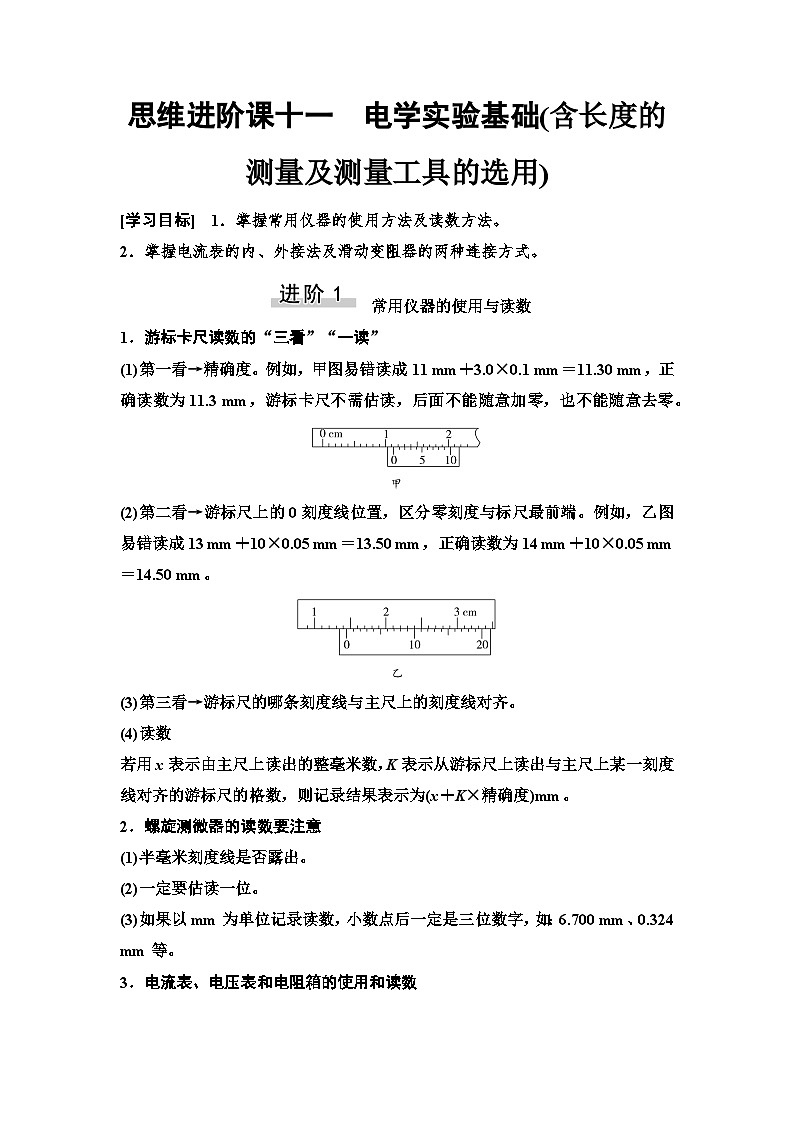

高考物理一轮复习讲义45　第九章　思维进阶课十一　电学实验基础(含长度的测量及测量工具的选用)

这是一份高考物理一轮复习讲义45　第九章　思维进阶课十一　电学实验基础(含长度的测量及测量工具的选用)，共7页。
2．掌握电流表的内、外接法及滑动变阻器的两种连接方式。
常用仪器的使用与读数
1．游标卡尺读数的“三看”“一读”
(1)第一看→精确度。例如，甲图易错读成11 mm＋3.0×0.1 mm＝11.30 mm，正确读数为11.3 mm，游标卡尺不需估读，后面不能随意加零，也不能随意去零。
(2)第二看→游标尺上的0刻度线位置，区分零刻度与标尺最前端。例如，乙图易错读成13 mm＋10×0.05 mm＝13.50 mm，正确读数为14 mm＋10×0.05 mm＝14.50 mm。
(3)第三看→游标尺的哪条刻度线与主尺上的刻度线对齐。
(4)读数
若用x表示由主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻度线对齐的游标尺的格数，则记录结果表示为(x＋K×精确度)mm。
2．螺旋测微器的读数要注意
(1)半毫米刻度线是否露出。
(2)一定要估读一位。
(3)如果以mm为单位记录读数，小数点后一定是三位数字，如：6.700 mm、0.324 mm等。

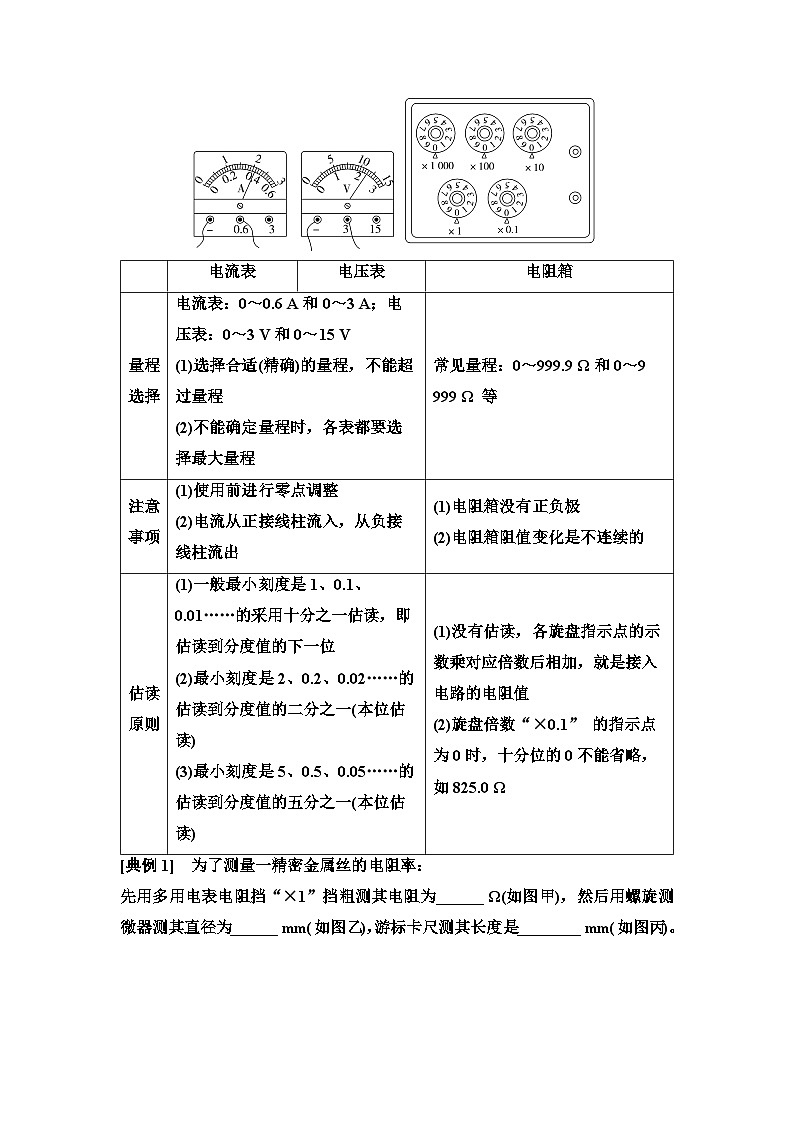

3．电流表、电压表和电阻箱的使用和读数
[典例1] 为了测量一精密金属丝的电阻率：
先用多用电表电阻挡“×1”挡粗测其电阻为______ Ω(如图甲)，然后用螺旋测微器测其直径为______ mm(如图乙)，游标卡尺测其长度是________ mm(如图丙)。
[听课记录]

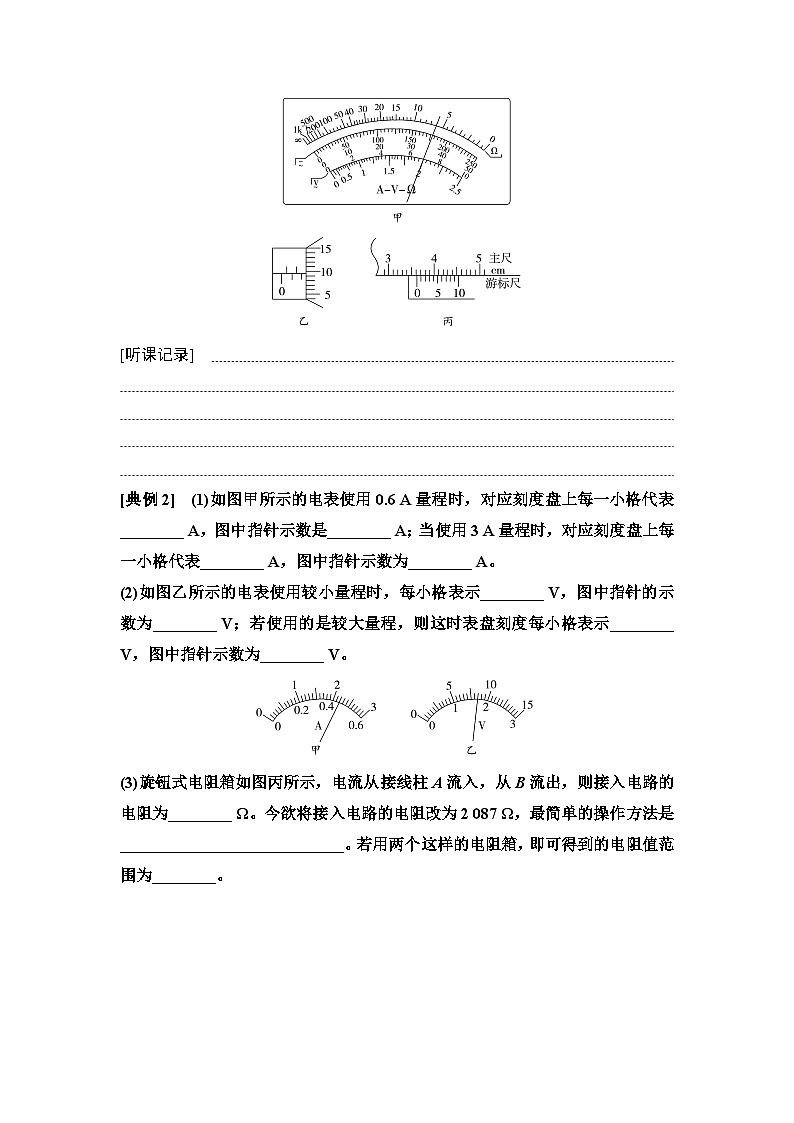

[典例2] (1)如图甲所示的电表使用0.6 A量程时，对应刻度盘上每一小格代表________ A，图中指针示数是________ A；当使用3 A量程时，对应刻度盘上每一小格代表________ A，图中指针示数为________ A。
(2)如图乙所示的电表使用较小量程时，每小格表示________ V，图中指针的示数为________ V；若使用的是较大量程，则这时表盘刻度每小格表示________ V，图中指针示数为________ V。
(3)旋钮式电阻箱如图丙所示，电流从接线柱A流入，从B流出，则接入电路的电阻为________ Ω。今欲将接入电路的电阻改为2 087 Ω，最简单的操作方法是____________________________。若用两个这样的电阻箱，即可得到的电阻值范围为________。
[听课记录]



电流表的内接法和外接法
1．电流表内、外接法的比较
2．两种接法的选择
(1)阻值比较法：先将待测电阻的估计值与电压表、电流表内阻进行比较，若Rx较小，宜采用电流表外接法；若Rx较大，宜采用电流表内接法。
(2)比值比较法
①若RVRx>RxRA(或Rx
