16.4　电磁继电器与自动控制 2025-2026学年物理沪粤版九年级下册课件

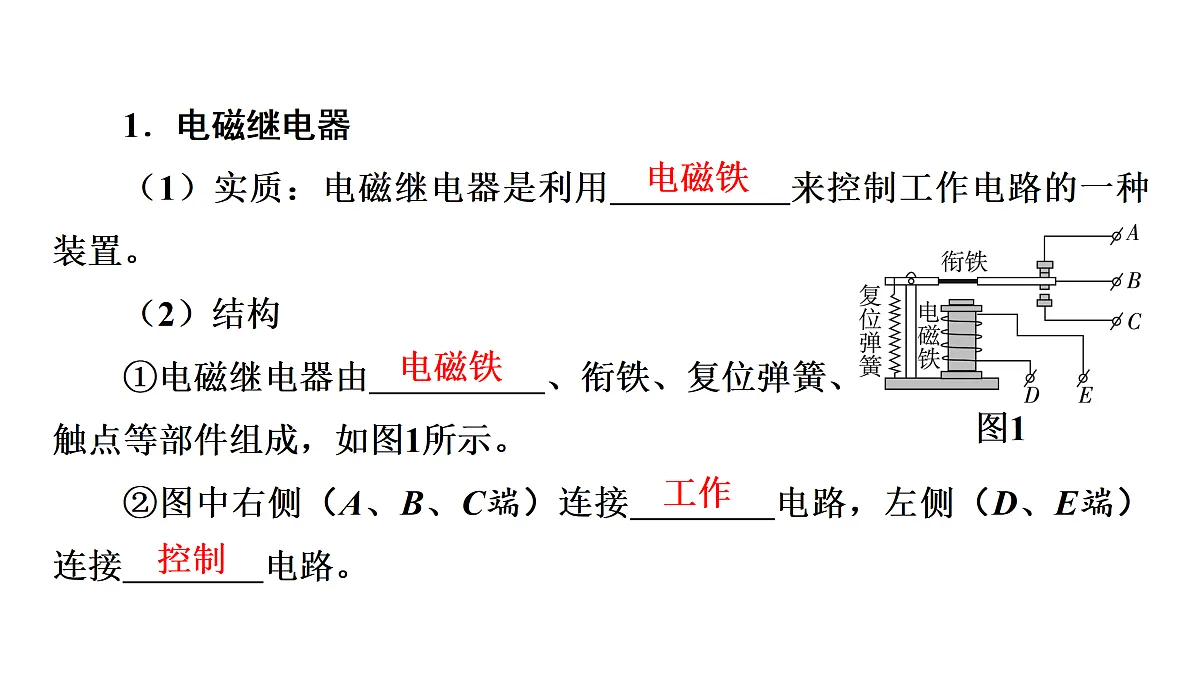

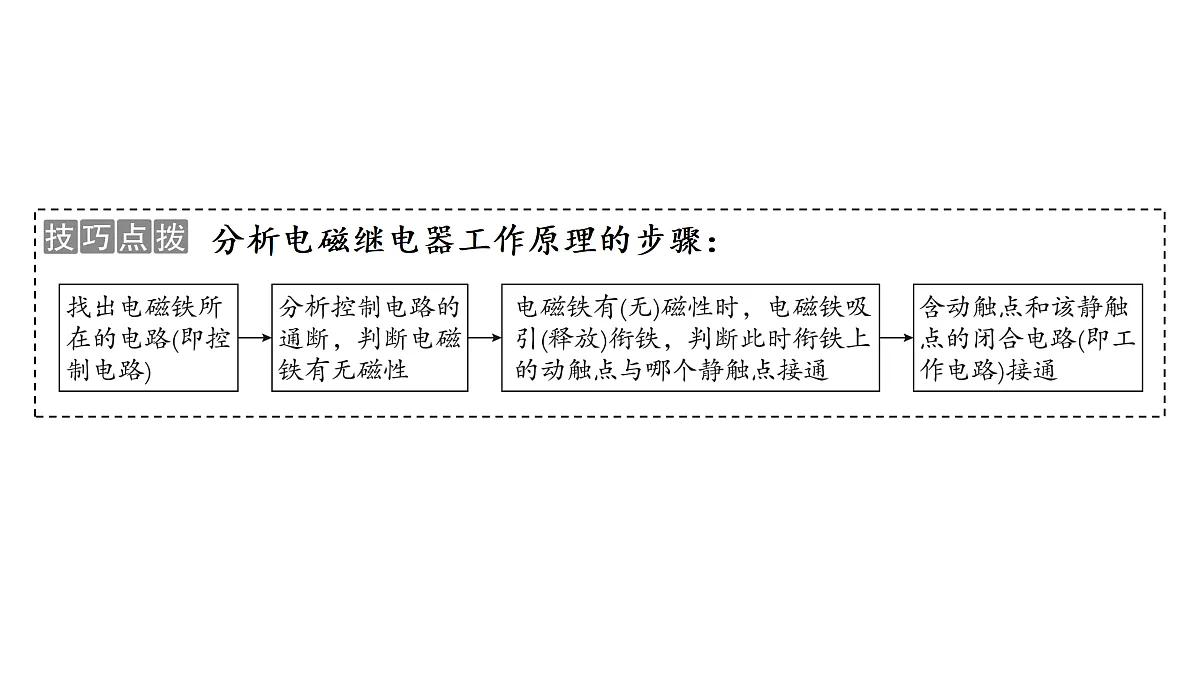

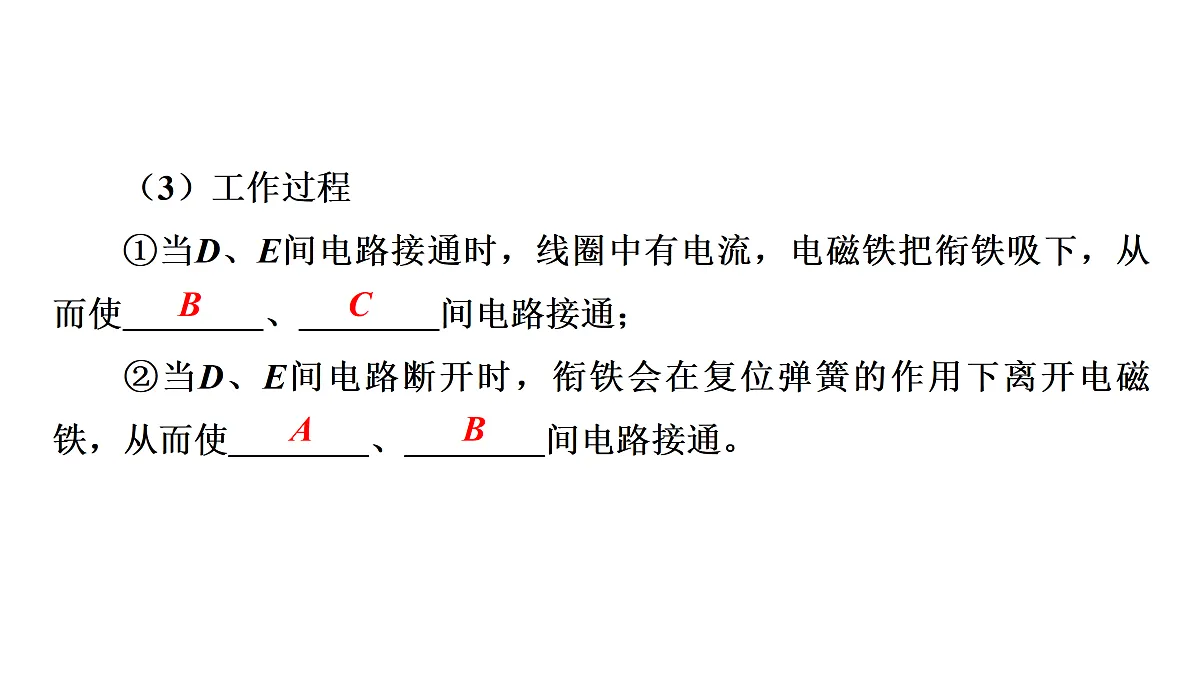

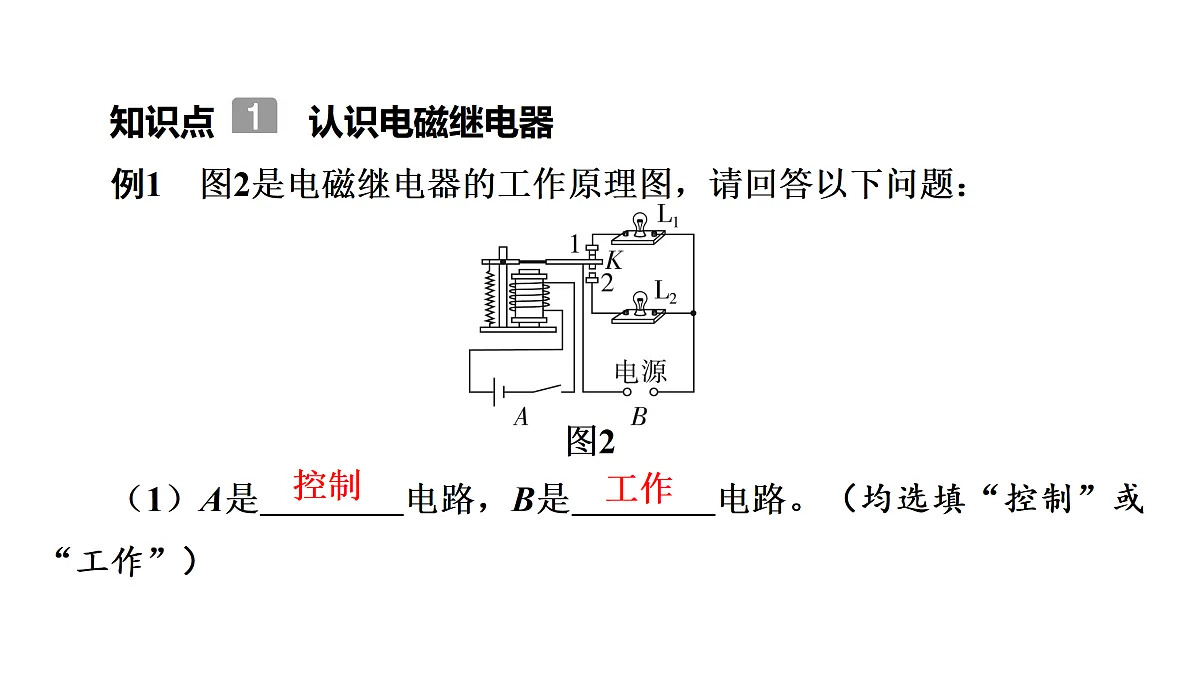

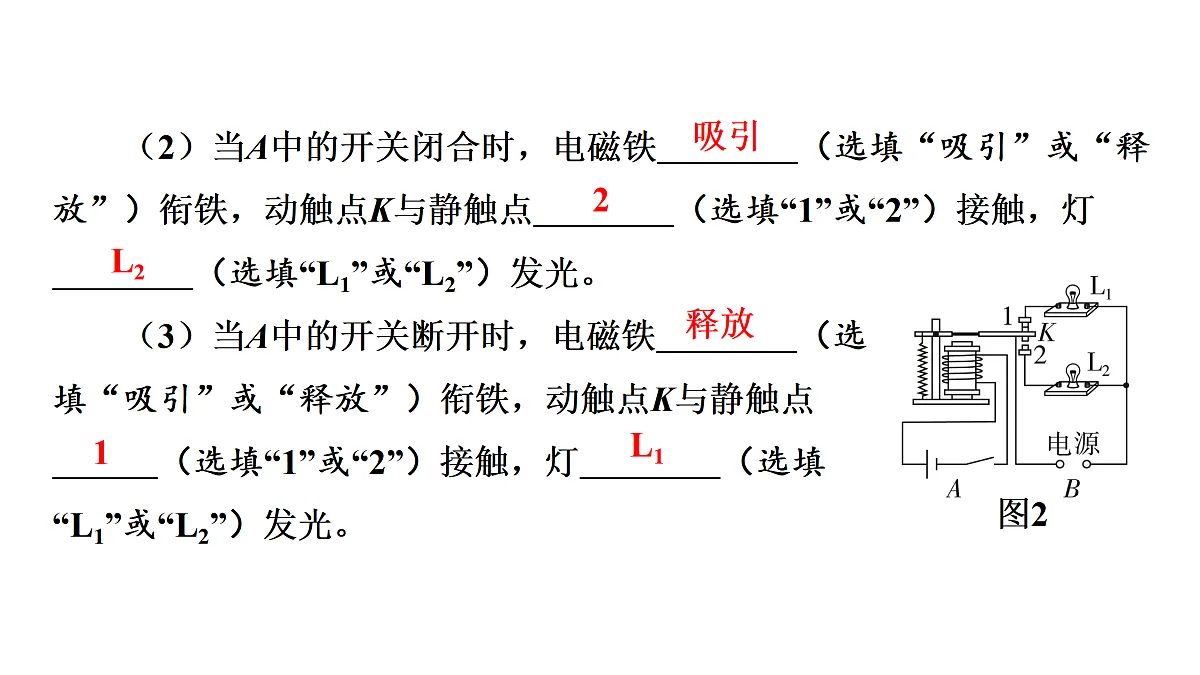

[默写、古代诗歌阅读及文言文阅读对应九上第三单元内容]16.4　电磁继电器与自动控制课堂小测要点梳理典例精练第十六章　磁场　电磁铁要点梳理1．电磁继电器（1）实质：电磁继电器是利用　　　　　来控制工作电路的一种装置。（2）结构①电磁继电器由　　　　　、衔铁、复位弹簧、触点等部件组成，如图1所示。 ②图中右侧（A、B、C端）连接　　　　电路，左侧（D、E端）连接　　　　电路。图1电磁铁电磁铁工作控制（3）工作过程①当D、E间电路接通时，线圈中有电流，电磁铁把衔铁吸下，从而使　　　　、　　　　间电路接通；②当D、E间电路断开时，衔铁会在复位弹簧的作用下离开电磁铁，从而使　　　　、　　　　间电路接通。BCAB典例精练知识点 认识电磁继电器例1　图2是电磁继电器的工作原理图，请回答以下问题：（1）A是　　　　电路，B是　　　　电路。（均选填“控制”或“工作”）图2控制工作（2）当A中的开关闭合时，电磁铁　　　　（选填“吸引”或“释放”）衔铁，动触点K与静触点　　　　（选填“1”或“2”）接触，灯　　　　（选填“L1”或“L2”）发光。（3）当A中的开关断开时，电磁铁　　　　（选填“吸引”或“释放”）衔铁，动触点K与静触点　　　（选填“1”或“2”）接触，灯　　　　（选填“L1”或“L2”）发光。图2吸引2L2释放1L1　 分析电磁继电器工作原理的步骤：知识点 电磁继电器在生活中的应用例2　图3是一种温度自动报警器的原理图。关于此报警器，下列说法正确的是 （　　）A．当温度达到90 ℃时，绿灯亮 B．当温度低于90 ℃时，红灯亮、电铃响C．增加金属丝封入温度计的长度能降低报警温度  D．对调控制电路电源的正、负极，报警器将不能正常工作图3C例3　图4为一种自动拍照监控装置的原理图。当有人踩在力敏电阻上时，力敏电阻的阻值减小，电磁铁的磁性变　　　　（选填“强”或“弱”），衔铁被　　　　（选填“吸下”或“释放”），工作电路中的　　　　　　　（选填“电控照相机”或“指示灯”）开始工作。 图4强吸下电控照相机 　分析顺序：控制电路的变化（电流变化）→电磁铁的磁性变化（吸引或释放衔铁）→工作电路的变化（工作状态变化）。知识点 设计含有电磁继电器的电路例4　如图5所示，请在相应的虚线框中分别连入电铃“ ”和灯泡“ ”。要求：开关闭合时，电铃响，灯泡不亮；开关断开时，灯泡亮，电铃不响。图5课堂小测图6BD图8B、D
