9.2 家庭电路（课件）2025-2026学年物理教科版（2024）九年级下册

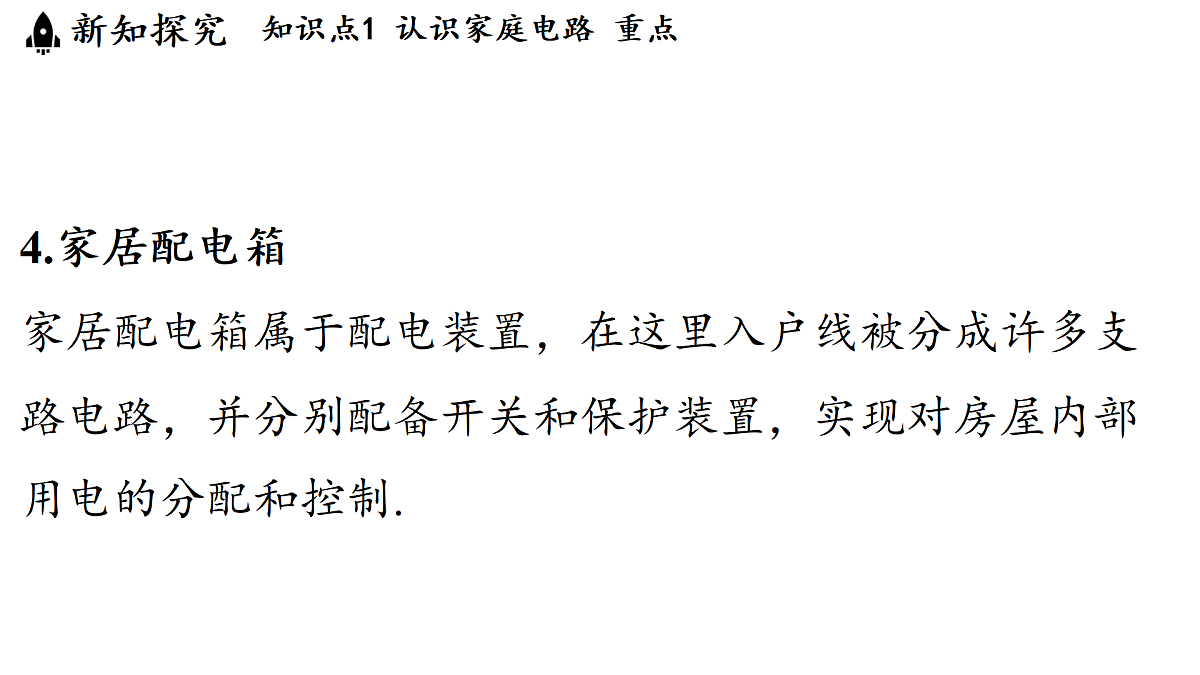

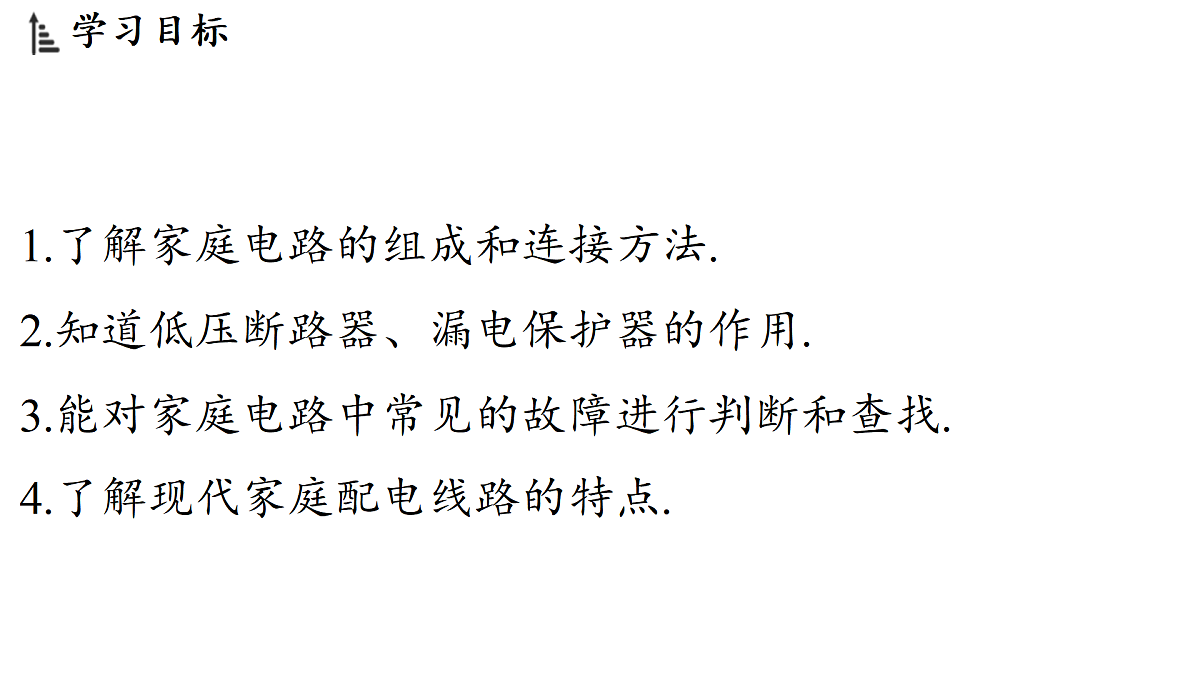

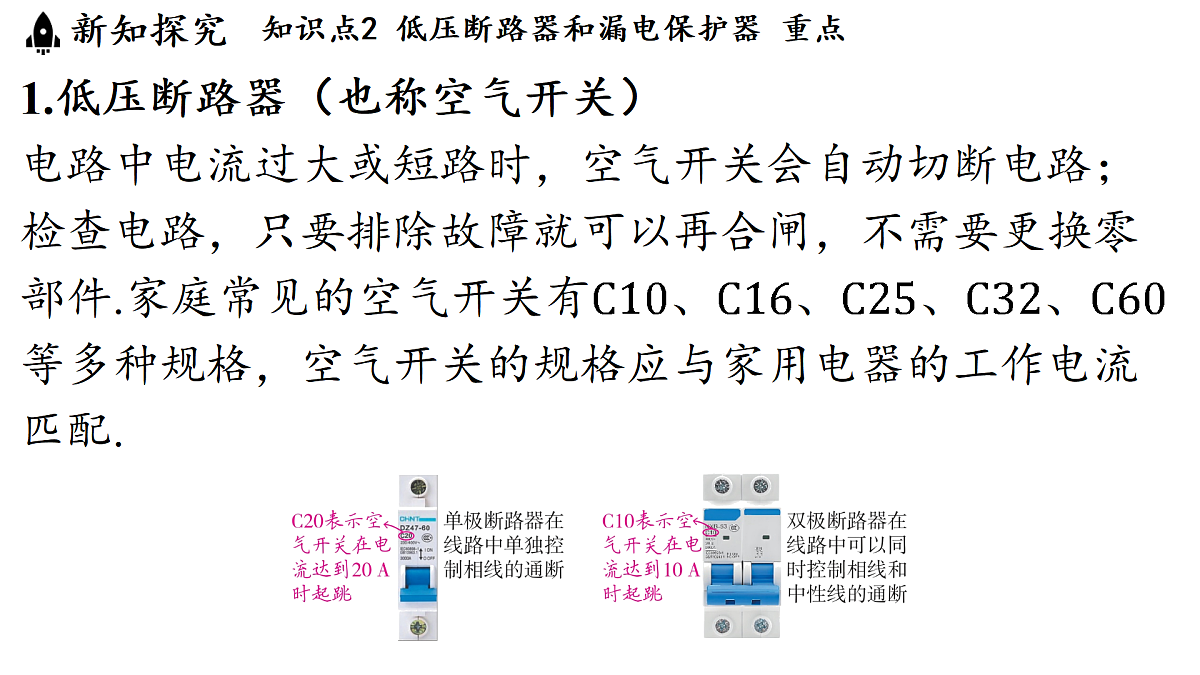

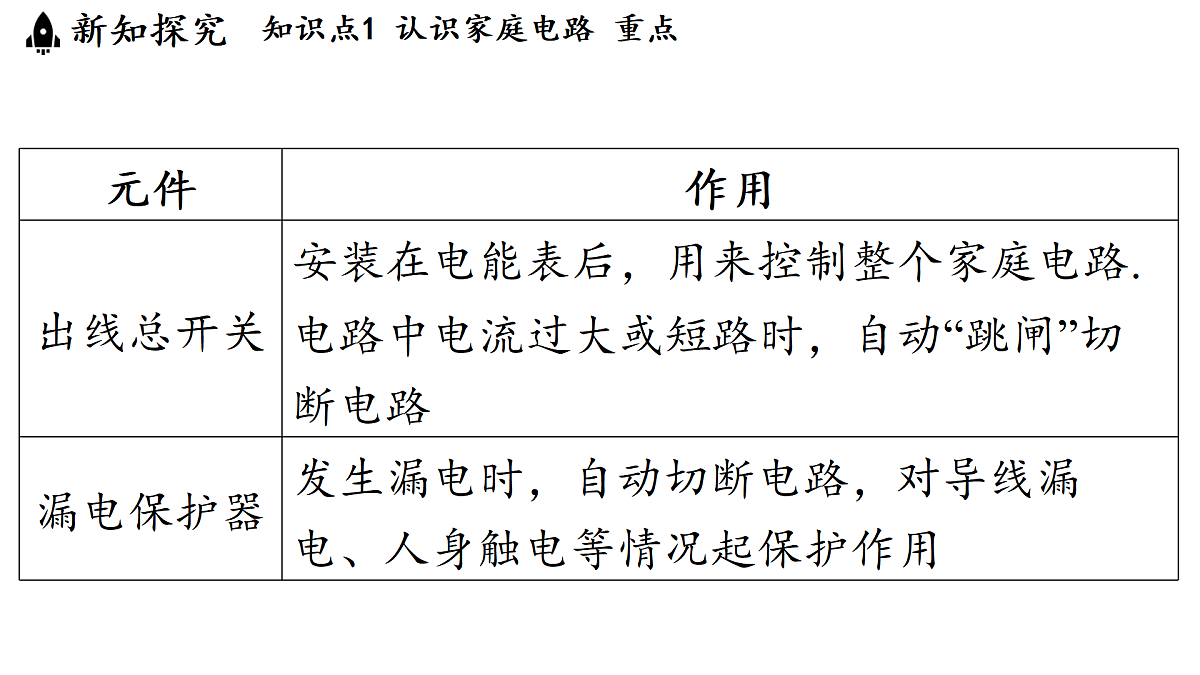

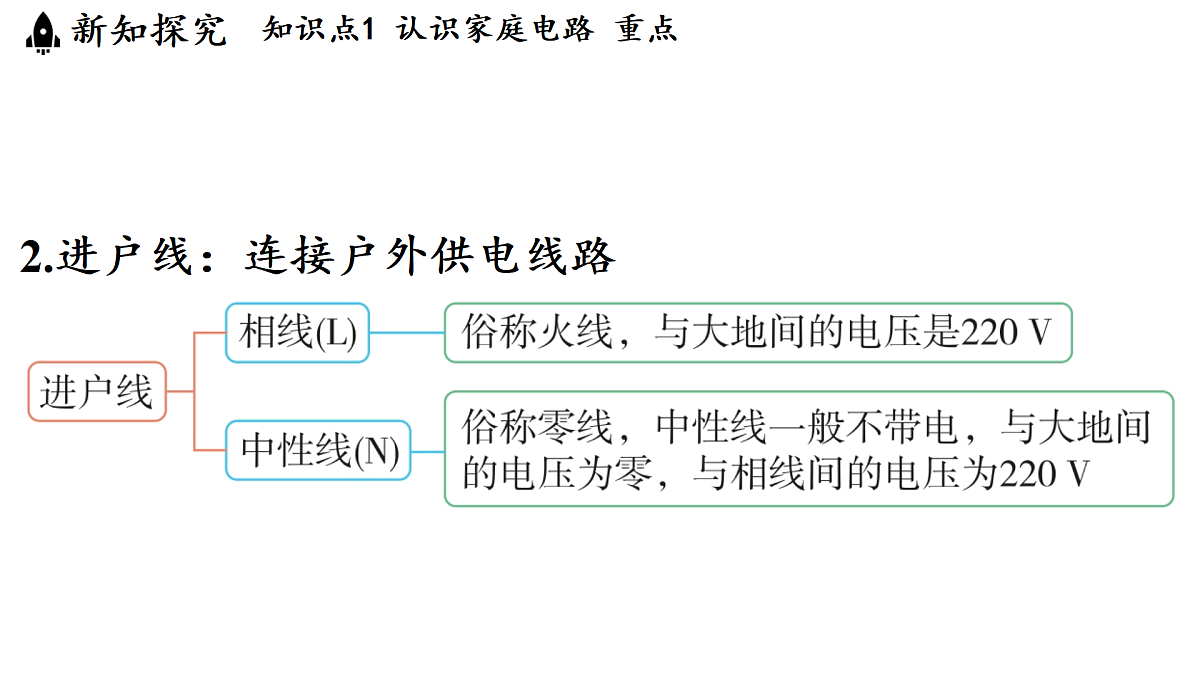

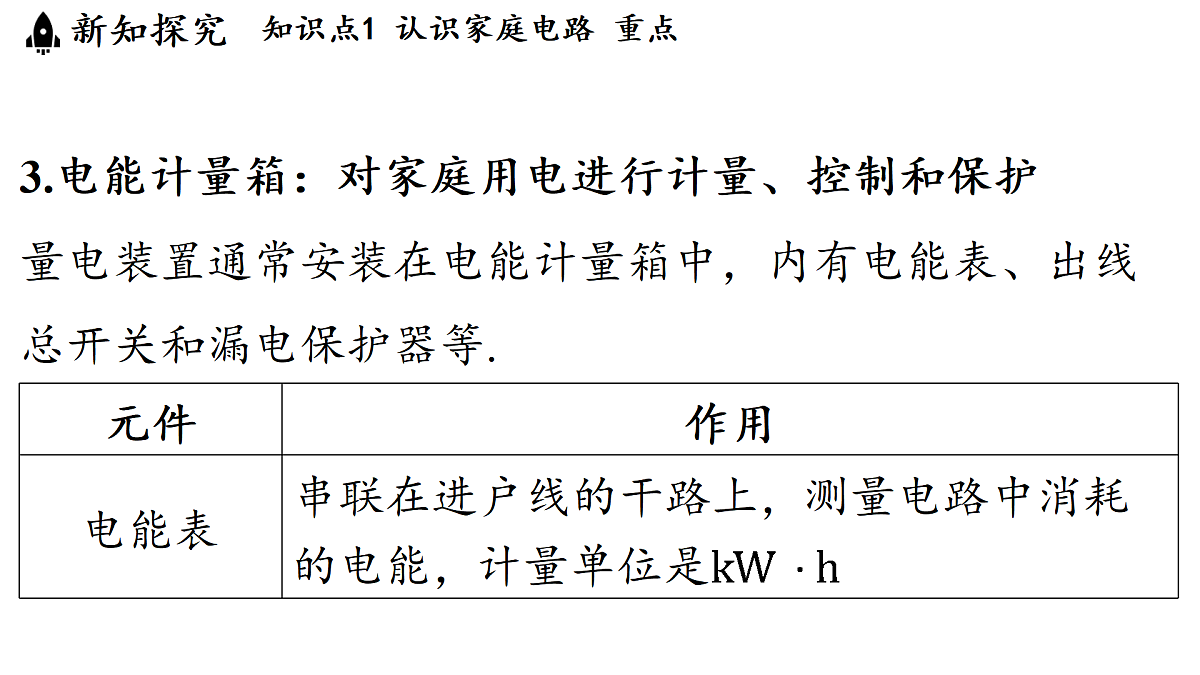

1.了解家庭电路的组成和连接方法.2.知道低压断路器、漏电保护器的作用.3.能对家庭电路中常见的故障进行判断和查找.4.了解现代家庭配电线路的特点.1.家庭电路的基本组成家庭电路由进户线、量电装置、配电装置、用电器和导线组成. 如图所示.#1.1.12.进户线：连接户外供电线路3.电能计量箱：对家庭用电进行计量、控制和保护量电装置通常安装在电能计量箱中，内有电能表、出线总开关和漏电保护器等.#1.3.14.家居配电箱家居配电箱属于配电装置，在这里入户线被分成许多支路电路，并分别配备开关和保护装置，实现对房屋内部用电的分配和控制. 2.漏电保护器（1）作用：当设备发生漏电故障、人身发生触电事故时，漏电保护器能自动断电.  合闸时要先将漏电指示按钮按平复位，然后向上扳动空气开关的扳手，即可恢复供电.特别提醒空气开关与漏电保护器的区别1.空气开关是当电路中电流过大时，将电路断开，起到保护电路的作用.动作电流是安级的.2.漏电保护器是当火线与零线中的电流出现一定的差异时，切断电路，起到保护人的作用.动作电流是毫安级的.典例1 如图所示是现在一般标准住宅户内配电系统方框图.关于空气开关和漏电保护器的作用，下列分析正确的是 ( )A.当电灯电流过大时，空气开关③将跳闸B.当插座漏电时，空气开关①将跳闸C.当空调电流过大时，漏电保护器会迅速切断电路D.空气开关跳闸，问题解决后需更换新的空气开关√ 1.家庭电路的安装（1）安装顺序 在家庭电路中，进户线经电能表后，先接总开关，再接保险装置，这个顺序不能颠倒，否则在检修保险装置时有触电危险.（2）保险装置的接法及作用（3）用电器和插座的接法（4）螺丝口灯座的接法螺丝口灯座中心的金属片接相线，如图红线所示；螺丝套接中性线，螺丝口灯泡的螺旋对应地接在中性线上，如图绿线所示.因为正常情况下，中性线与大地间没有电压，所以在装卸灯泡时，人们不慎碰到灯泡的螺旋（与螺丝套相连）也不会发生触电事故.#4.1.5.12.家庭多回路配电线路#4.2现代家庭由于常用电器较多，负载功率较大，大多采用多回路配电线路.一般是照明灯一个回路、空调一个回路、卫生间（电热水器、浴霸）一个回路、室内的插座一个回路、厨房一个回路，这样有出现故障的回路也不会影响过大了，维修也比较方便.#4.2.2典例 2 [ 连云港中考 ] 如图所示，请用笔画线代替导线将电灯和开关接到电路中.[答案] 如图所示.[解析] 控制电灯的开关要与电灯串联，开关接在火线上.
