9.1 家用电器（课件）2025-2026学年物理教科版（2024）九年级下册

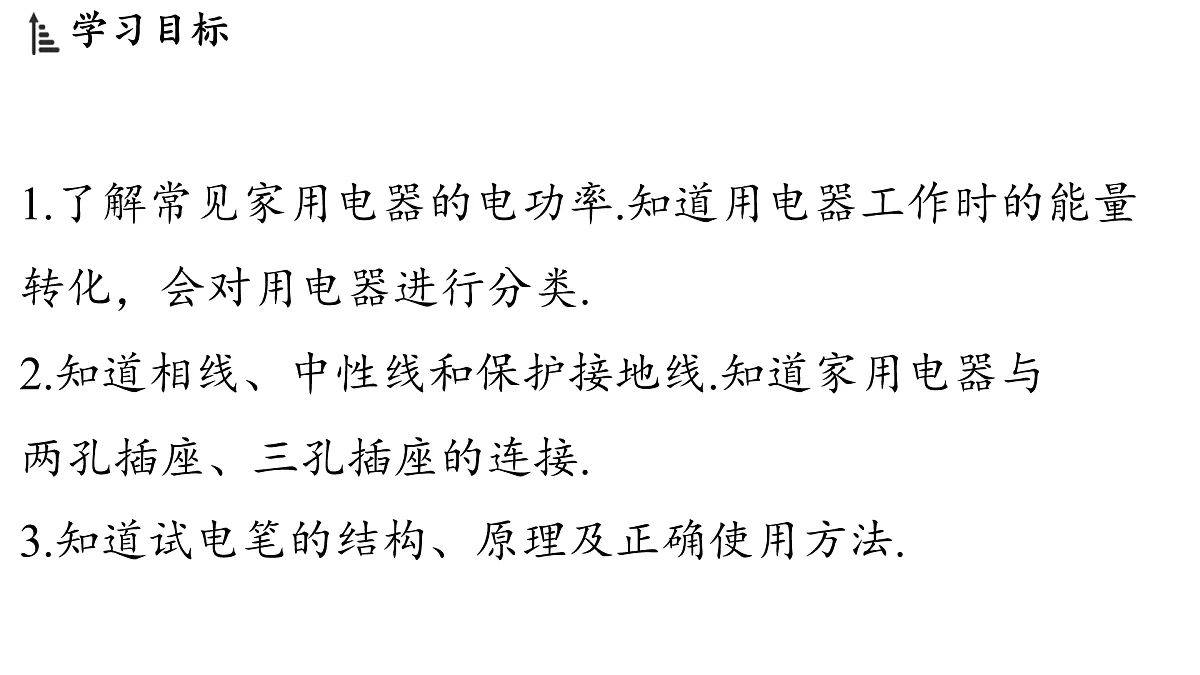

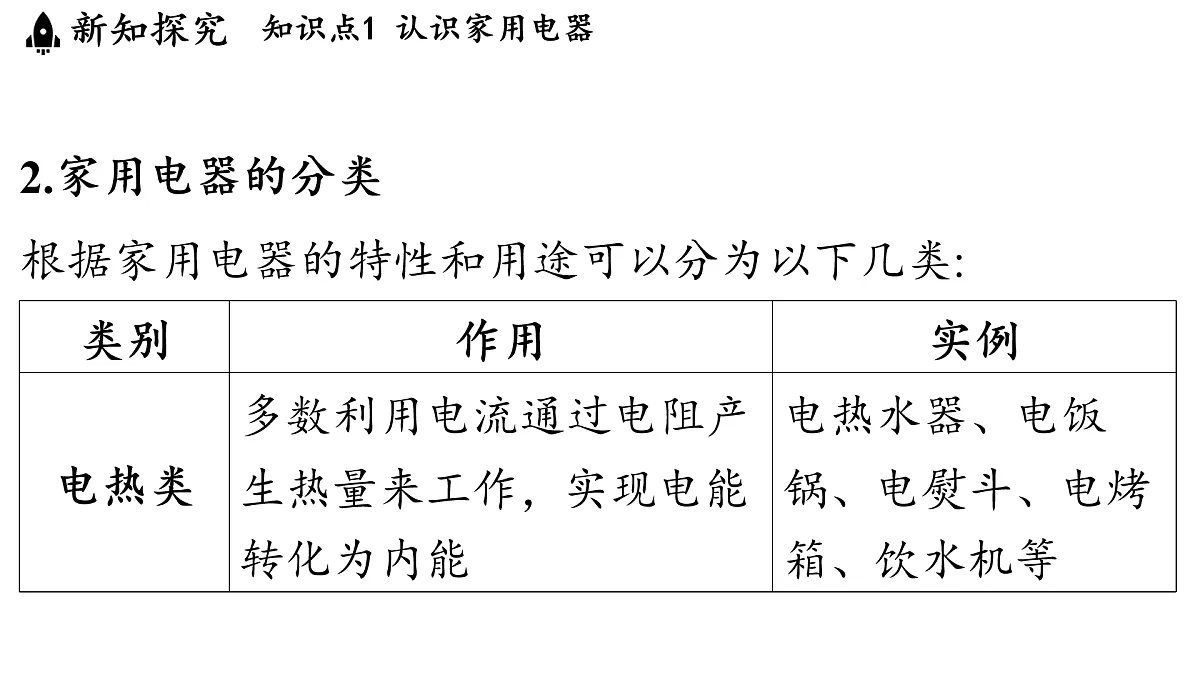

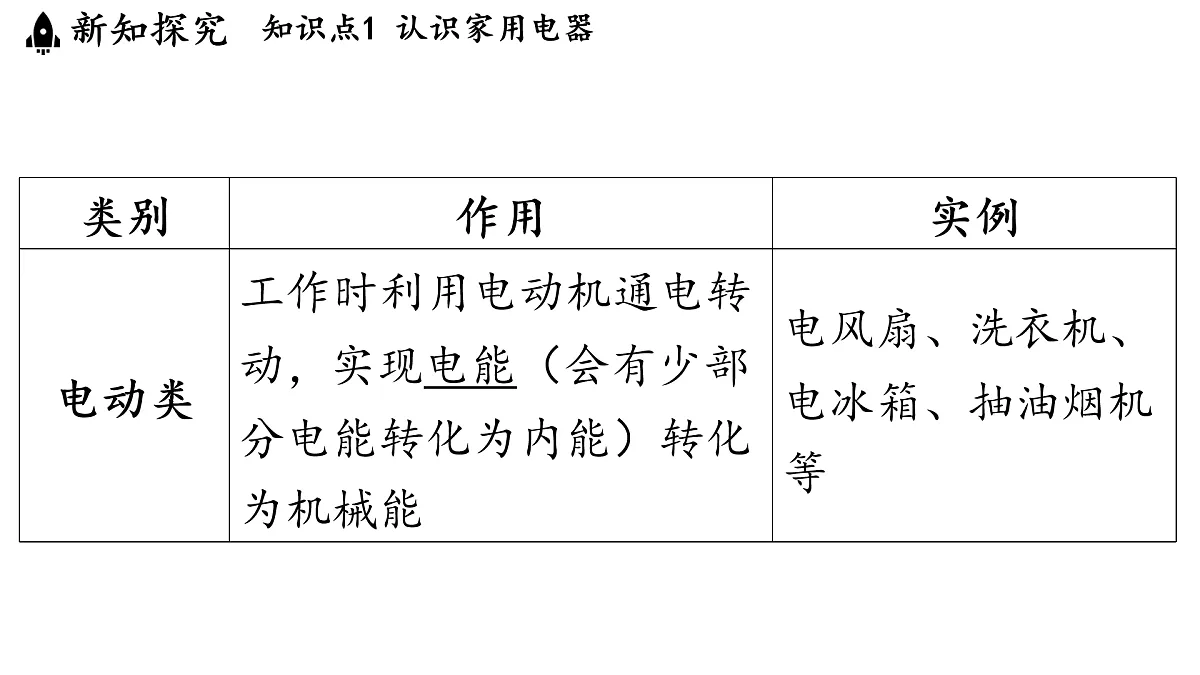

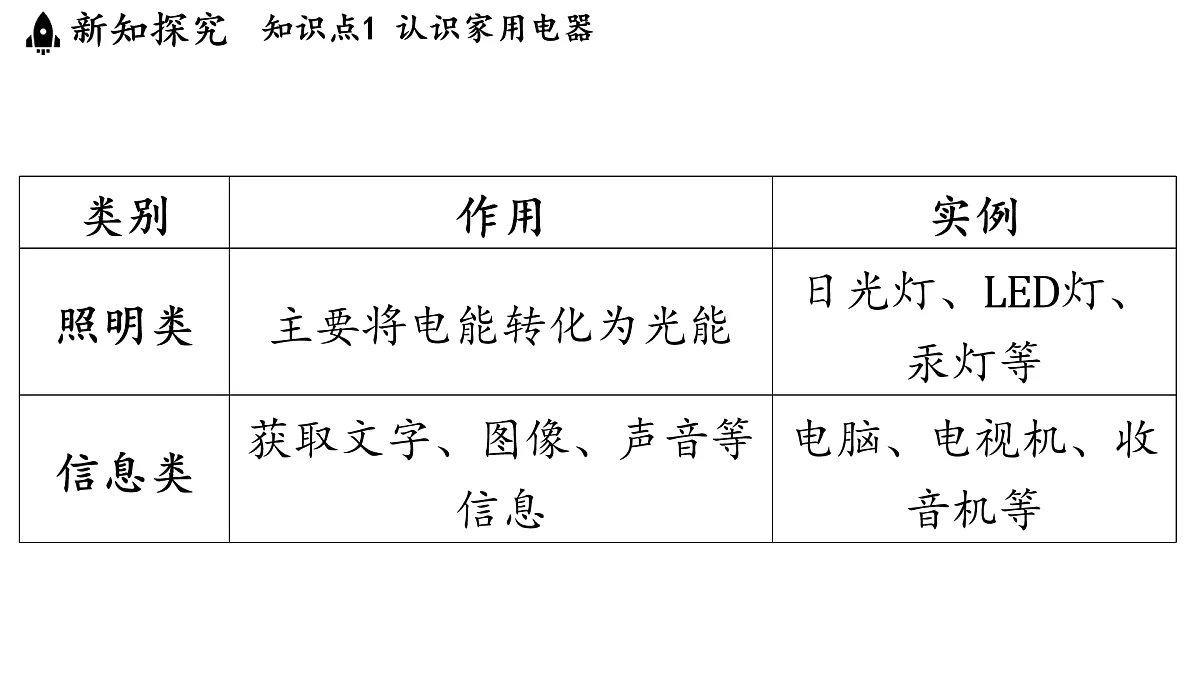

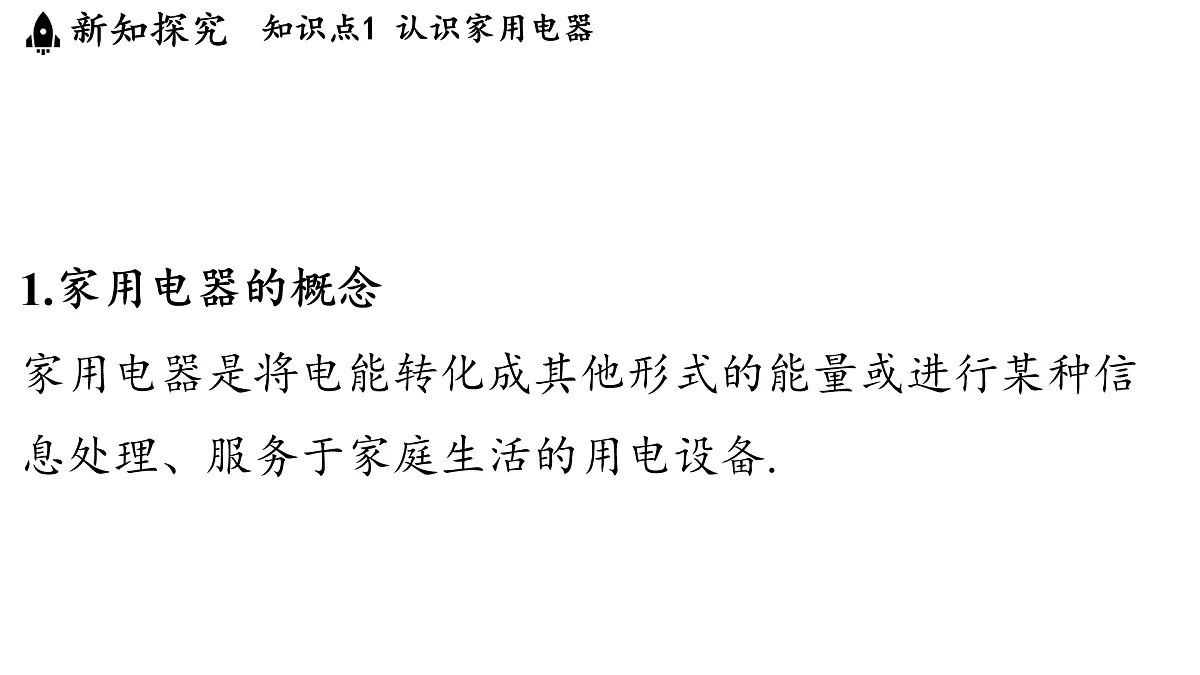

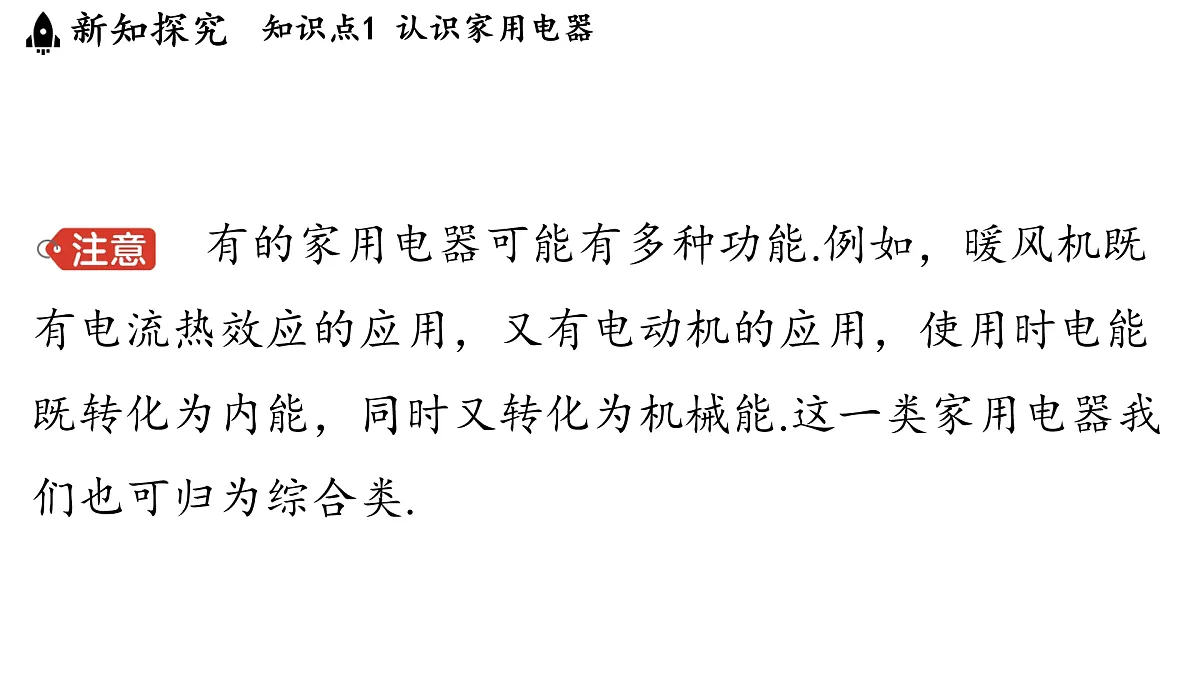

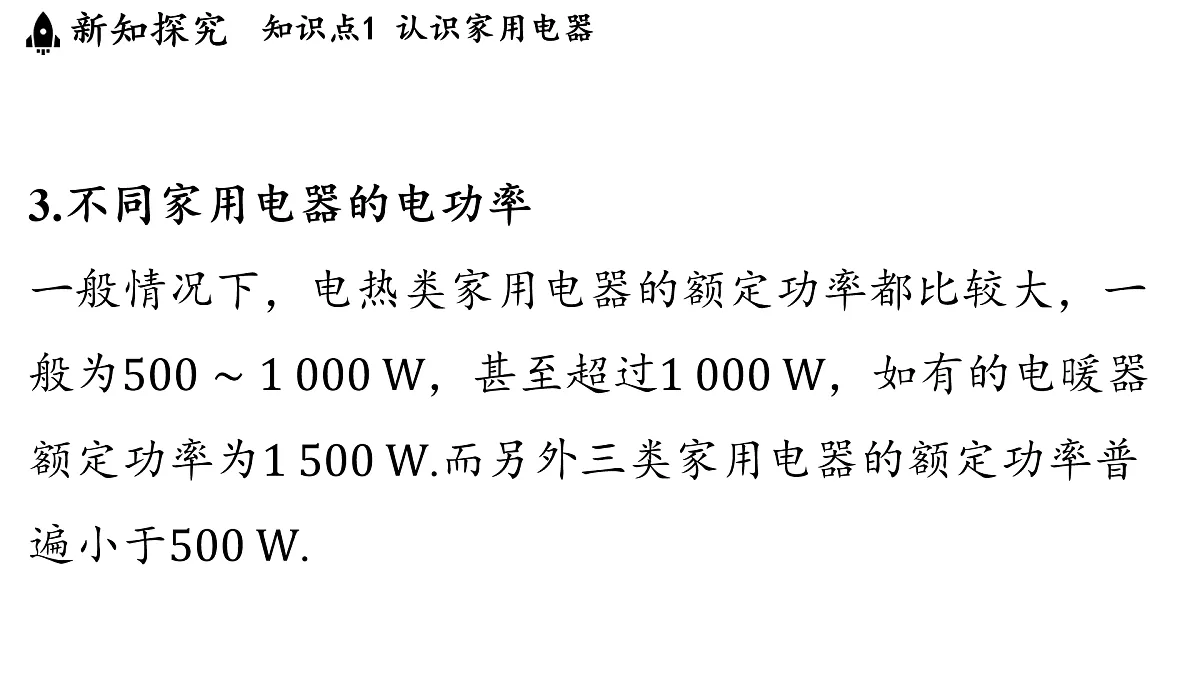

1.了解常见家用电器的电功率.知道用电器工作时的能量转化，会对用电器进行分类.2.知道相线、中性线和保护接地线.知道家用电器与两孔插座、三孔插座的连接.3.知道试电笔的结构、原理及正确使用方法.1.家用电器的概念家用电器是将电能转化成其他形式的能量或进行某种信息处理、服务于家庭生活的用电设备.2.家用电器的分类根据家用电器的特性和用途可以分为以下几类:#1.2.1 有的家用电器可能有多种功能.例如，暖风机既有电流热效应的应用，又有电动机的应用，使用时电能既转化为内能，同时又转化为机械能.这一类家用电器我们也可归为综合类.#1.2.1.2 教材拓展几种常见电热类用电器及其原理 CA.电视机B.电冰箱C.空调D.日光灯 1.相线、中性线与保护接地线（1）基本概念#2.1.1（2）作用①相线和中性线跟用电器的工作部分（如电热器件、电动机等）连接，组成工作电路.②保护接地线与用电器的金属外壳相连，当相线与金属外壳接触引发漏电事故时起保护作用（当用电器金属外壳带电时，地线把人体短路，电流经过地线流入大地）.特别提醒零线与地线的区别一般来说，零线在进户前就已经与大地相连接了，一般在供电端接地，例如配电站、变压器等地方，也有重复接地的.地线在用户端接地，例如住宅小区、单元楼下埋地，地线是单独的，由建筑施工单位埋设，只连接电器的金属外壳，不参与输电，作用是防止人触电. （3）接线方法:两孔插座的左孔一般接中性线，右孔接相线；三孔插座的左孔一般接中性线，右孔接相线，上孔接保护接地线.#2.2.33.插头（1）分类:两脚插头和三脚插头.（2）连接:插头在家用电器电源线的前端，将家用电器的插头插到插座中，打开开关，家用电器与电源连通.三脚插头和三孔插座的内部相互对应.两个脚接用电部分（如电冰箱、洗衣机中的电动机），另外一个与接地插孔对应的脚跟家用电器的金属外壳接通.这样，把三脚插头插在三孔插座中，在把用电器的用电部分连入电路的同时，也把其金属外壳与保护接地线连接起来，如图所示.#2.3.2.1 图9-1-4 三孔插座和三脚插头. [广安中考] 仔细观察家里电饭锅、洗衣机等所用的插头，我们会发现有一根脚要长些，如图所示.那么，较长的那根脚接的是________（选填“火线”“零线”或“地线”）；你认为这根脚做长点的主要目的是________. 以家用电器的插头为命题点，考查学生安全用电意识和观察判断能力.三脚插头接地线的脚较长,能在插入插座时,接地脚先接触插座内的保护接地线，先形成接地保护,后接通电源;在拔出插头时，导电脚先与电源插座内的导电端分开,接地脚后分开.如题中，较长的那根脚接的是地线，以防止用电器的金属外壳带电引发触电事故.典例 2 [ 德阳中考 ] 请将图中的空调专用插座正确地 接入家庭电路中.[答案] 如图所示.[解析] 三孔插座的接法是左孔接中性线（零线），右孔接相线（火线），上孔接保护接地线（地线）.1.试电笔（又称测电笔）#6 （2）在日常生活中，有时会遇到试电笔接触中性线氖管也发光的情况，原因可能是进户中性线断路，用电器不能工作，此时室内线路处于带电状态，中性线相当于通过用电器间接与相线连接.#8.2 图9-1-7 用试电笔检验插座的相线. [江西中考] 劳动课上，同学们开展了“使用试电笔辨别火线和零线”的活动.如图所示，试电笔的氖管发光，说明被检测的插孔与________相连，此时，试电笔与人体之间的连接方式是________联. 将理论知识与实际操作相结合，考查试电笔的使用及其工作原理.如题中，使用试电笔辨别火线和零线时,笔尖插入被检测的插孔,人体接触笔尾金属体，与试电笔串联,若氖管发光,说明被检测的插孔与火线相连.典例 3 [ 枣庄期末 ] 一种试电笔的构造如图所示，下列说法正确的是( )A.使用试电笔时手可以接触笔尖B.使用试电笔时手不要接触笔卡C.试电笔中的电阻可以用铁丝代替D.当氖管发光时有微弱电流通过人体D
