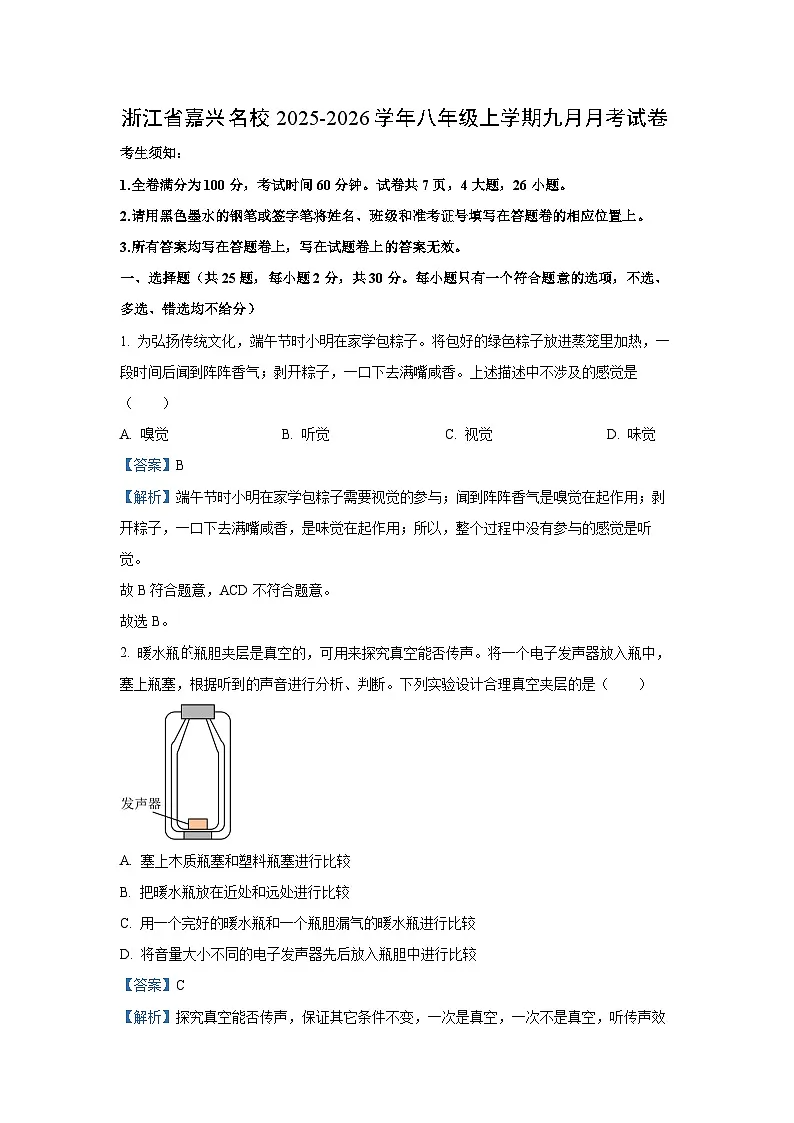

浙江省嘉兴名校2025-2026学年八年级上学期九月月考科学试卷（解析版）

这是一份浙江省嘉兴名校2025-2026学年八年级上学期九月月考科学试卷（解析版），共17页。试卷主要包含了 如图是人体听觉形成示意图等内容，欢迎下载使用。
1.全卷满分为100分，考试时间60分钟。试卷共7页，4大题，26小题。
2.请用黑色墨水的钢笔或签字笔将姓名、班级和准考证号填写在答题卷的相应位置上。
3.所有答案均写在答题卷上，写在试题卷上的答案无效。
一、选择题（共25题，每小题2分，共30分。每小题只有一个符合题意的选项，不选、多选、错选均不给分）
1. 为弘扬传统文化，端午节时小明在家学包粽子。将包好的绿色粽子放进蒸笼里加热，一段时间后闻到阵阵香气；剥开粽子，一口下去满嘴咸香。上述描述中不涉及的感觉是（ ）
A. 嗅觉B. 听觉C. 视觉D. 味觉
【答案】B
【解析】端午节时小明在家学包粽子需要视觉的参与；闻到阵阵香气是嗅觉在起作用；剥开粽子，一口下去满嘴咸香，是味觉在起作用；所以，整个过程中没有参与的感觉是听觉。
故B符合题意，ACD不符合题意。
故选B。
2. 暖水瓶瓶胆夹层是真空的，可用来探究真空能否传声。将一个电子发声器放入瓶中，塞上瓶塞，根据听到的声音进行分析、判断。下列实验设计合理真空夹层的是（ ）
A. 塞上木质瓶塞和塑料瓶塞进行比较
B. 把暖水瓶放在近处和远处进行比较
C. 用一个完好的暖水瓶和一个瓶胆漏气的暖水瓶进行比较
D. 将音量大小不同的电子发声器先后放入瓶胆中进行比较
【答案】C
【解析】探究真空能否传声，保证其它条件不变，一次是真空，一次不是真空，听传声效果。

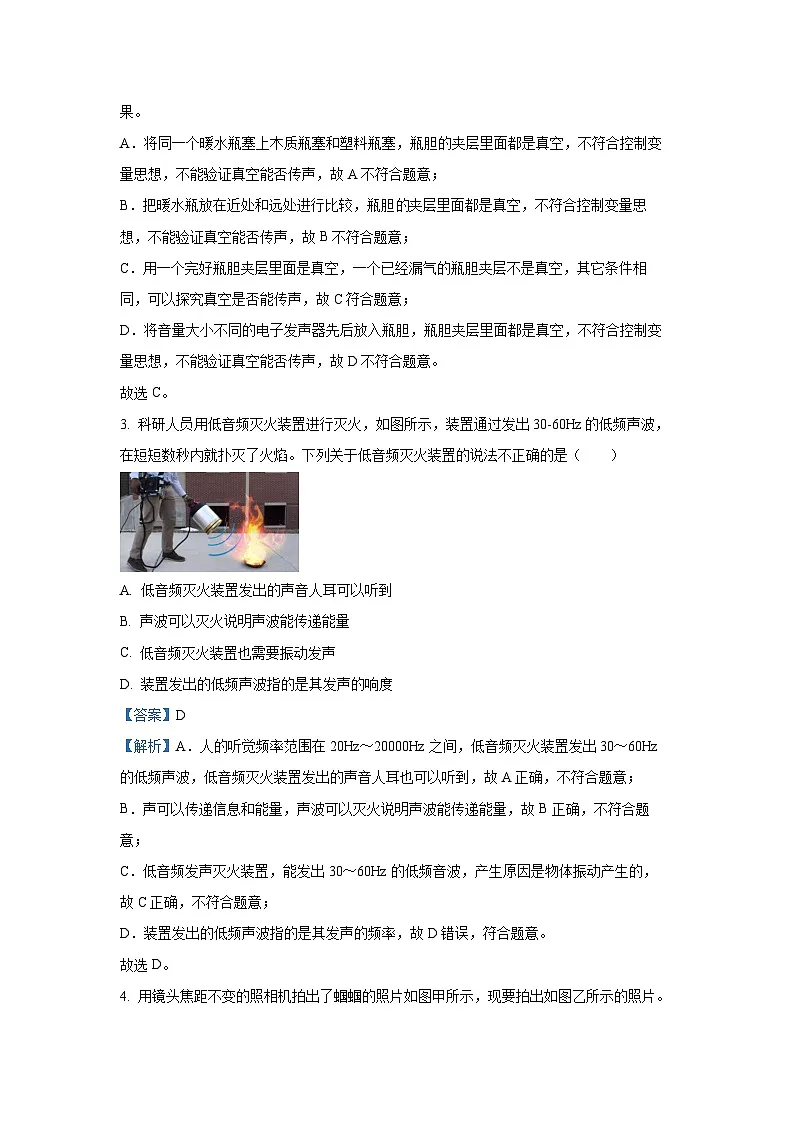

A．将同一个暖水瓶塞上木质瓶塞和塑料瓶塞，瓶胆的夹层里面都是真空，不符合控制变量思想，不能验证真空能否传声，故A不符合题意；
B．把暖水瓶放在近处和远处进行比较，瓶胆夹层里面都是真空，不符合控制变量思想，不能验证真空能否传声，故B不符合题意；
C．用一个完好瓶胆夹层里面是真空，一个已经漏气的瓶胆夹层不是真空，其它条件相同，可以探究真空是否能传声，故C符合题意；
D．将音量大小不同的电子发声器先后放入瓶胆，瓶胆夹层里面都是真空，不符合控制变量思想，不能验证真空能否传声，故D不符合题意。
故选C。
3. 科研人员用低音频灭火装置进行灭火，如图所示，装置通过发出30-60Hz的低频声波，在短短数秒内就扑灭了火焰。下列关于低音频灭火装置的说法不正确的是（ ）
A. 低音频灭火装置发出的声音人耳可以听到
B. 声波可以灭火说明声波能传递能量
C. 低音频灭火装置也需要振动发声
D. 装置发出的低频声波指的是其发声的响度
【答案】D
【解析】A．人的听觉频率范围在20Hz～20000Hz之间，低音频灭火装置发出30～60Hz的低频声波，低音频灭火装置发出的声音人耳也可以听到，故A正确，不符合题意；
B．声可以传递信息和能量，声波可以灭火说明声波能传递能量，故B正确，不符合题意；
C．低音频发声灭火装置，能发出30～60Hz的低频音波，产生原因是物体振动产生的，故C正确，不符合题意；
D．装置发出的低频声波指的是其发声的频率，故D错误，符合题意。
故选D。

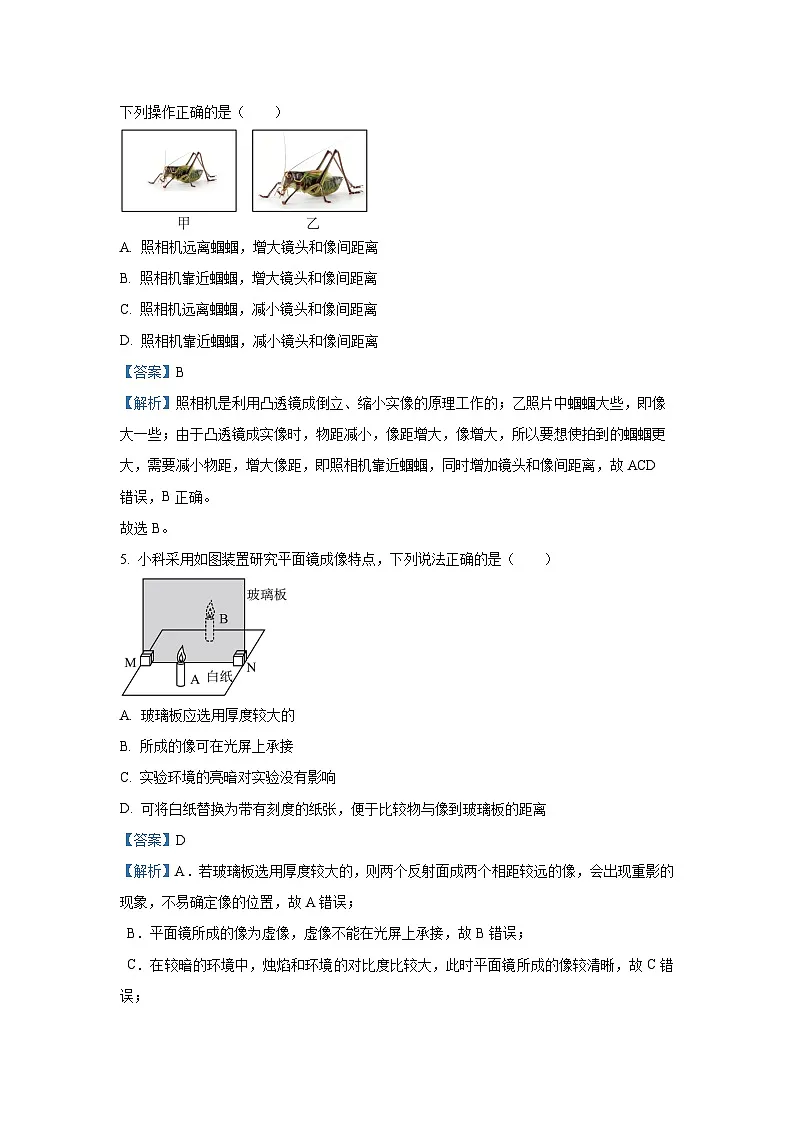

4. 用镜头焦距不变的照相机拍出了蝈蝈的照片如图甲所示，现要拍出如图乙所示的照片。下列操作正确的是（ ）
A. 照相机远离蝈蝈，增大镜头和像间距离
B. 照相机靠近蝈蝈，增大镜头和像间距离
C. 照相机远离蝈蝈，减小镜头和像间距离
D. 照相机靠近蝈蝈，减小镜头和像间距离
【答案】B
【解析】照相机是利用凸透镜成倒立、缩小实像的原理工作的；乙照片中蝈蝈大些，即像大一些；由于凸透镜成实像时，物距减小，像距增大，像增大，所以要想使拍到的蝈蝈更大，需要减小物距，增大像距，即照相机靠近蝈蝈，同时增加镜头和像间距离，故ACD错误，B正确。
故选B。
5. 小科采用如图装置研究平面镜成像特点，下列说法正确的是（ ）
A. 玻璃板应选用厚度较大的
B. 所成的像可在光屏上承接
C. 实验环境的亮暗对实验没有影响
D. 可将白纸替换为带有刻度的纸张，便于比较物与像到玻璃板的距离
【答案】D
【解析】A．若玻璃板选用厚度较大的，则两个反射面成两个相距较远的像，会出现重影的现象，不易确定像的位置，故A错误；
B．平面镜所成的像为虚像，虚像不能在光屏上承接，故B错误；
C．在较暗的环境中，烛焰和环境的对比度比较大，此时平面镜所成的像较清晰，故C错误；
D．可将白纸替换为带有刻度的纸张，不用测量，可以从有刻度的纸上直接读出物距和像距，便于比较物与像到玻璃板的距离，故D正确。
故选D。
6. 近几年来近视成为青少年发病率最高的一种疾病，定时远眺是预防近视的有效措施，远处物体成像的部位及视觉形成的部位分别是（ ）
A. 视网膜、角膜B. 视网膜、视觉中枢
C. 晶状体、视网膜D. 瞳孔、视网膜
【答案】B
【解析】外界物体反射来的光线，经过角膜、房水，由瞳孔进入眼球内部，再经过晶状体和玻璃体的折射作用，在视网膜上能形成清晰的物像，物像刺激了视网膜上的感光细胞，这些感光细胞产生的神经冲动，沿着视神经传到大脑皮层的视觉中枢，就形成视觉。可见，远处的物体成像的部位及视觉形成的部位分别是：视网膜、视觉中枢，故B符合题意，ACD不符合题意。
故选B。
7. 小宁在探究“平面镜成像”和“凸透镜成像”的两个实验中，分别把一个不透明且不光滑的挡板放在如图甲、乙所示的位置，则（ ）
A. 两个实验的挡板上均不能出现蜡烛的像
B. 两个实验中，小宁均不能看到蜡烛的像
C. 只有乙的挡板出现蜡烛的像且小宁能看到像
D. 甲、乙的挡板上均能出现蜡烛的像且小宁均能看到像
【答案】A
【解析】A．由甲图可知，挡板挡住了蜡烛的光线，蜡烛不能通过平面镜成像；即使蜡烛能通过平面镜成虚像，像也不能出现在挡板上；由乙图可知，蜡烛在凸透镜的一倍焦距以内，成正立、放大的虚像；虚像不能成在挡板上，故A符合题意；
BCD．在图甲处木板放置在平面镜前面，挡住了小宁的视线，即在甲处不能看到像；图乙中眼睛透过凸透镜往蜡烛方向观察，因为虚像是光的反向延长线相交得到的，所以在图乙处放置木板对看到虚像不产生影响，即在乙处能看到像；故 BCD不符合题意。
故选A。
8. 如图是人体听觉形成示意图。其中听觉感受器和听觉产生的部位分别存在于（ ）
A. ①和④B. ②和③C. ③和④D. ④和③
【答案】C
【解析】外界的声波经过外耳道传到鼓膜，鼓膜的振动通过听小骨传到内耳，刺激了耳蜗内对声波敏感的感觉细胞，这些细胞就将声音信息通过听觉神经传给大脑的一定区域（听觉中枢），人就产生了听觉。
因此，在听觉形成过程中，能够接受振动刺激形成神经冲动的结构即听觉感受器是③耳蜗，听觉形成的部位是在④大脑皮层的听觉中枢。
故C符合题意，ABD不符合题意。
故选C。
9. 小曙在月湖游玩时看到很多美景，下列能反映出他看到水中鱼的光路图是（ ）
A. B.
C. D.
【答案】D
【解析】看到水中鱼，是鱼反射的光由水中传到空气中，折射光线远离法线偏折，人眼认为光是沿直线传播的，顺着折射光线看过去，看到了较浅的鱼的像，故D符合题意，ABC不符合题意。
故选D。
10. 小明对下列光学成像进行了分析，判断正确的是（ ）
①平面镜成像；②小孔成像；③放大镜的像；④幻灯机屏幕上所成的像；⑤照相机的像。
A. 反射成像的有①②④B. 折射成像的有③④⑤
C. 属于实像的是①③⑤D. 属于虚像的是②③④
【答案】B
【解析】①平面镜成像，是由光的反射形成的正立等大的虚像；
②小孔成像，是由光的直线传播形成的实像；
③放大镜成像，属于凸透镜成像，是由光的折射形成的正立放大的虚像；
④幻灯机屏幕上所成的像，属于凸透镜成像，是由光的折射形成的倒立放大的实像；
⑤照相机中所成的像，属于凸透镜成像，是由光的折射形成的倒立缩小的实像。
则属于反射成像的是①，属于折射成像的是③④⑤，属于实像的是②④⑤，属于虚像的是①③，故ACD错误，B正确。
故选B。
11. 在某次音乐会上，一男低音歌唱家在放声歌唱时，有一女高音歌唱家在轻声伴唱。下列声音波形图中能够正确反映上述男、女歌唱家歌唱时声音特征是（纵坐标表示振幅，横坐标表示时间）（ ）
A. B. C. D.
【答案】C
【解析】男低音歌唱家小聪在放声歌唱，低音指音调低，即频率低；放声歌唱，指响度大，则振幅大；女高音歌唱家小明在轻声伴唱，高音指音调高，即频率高；轻声伴唱，指响度小，则振幅小；
A．男低音振幅小，女高音振幅大，故A不符合题意；
B．男低音频率高，女高音频率低，故B不符合题意；
C．男低音振幅大、频率低，女高音振幅小、频率高，故C符合题意；
D．男低音振幅小、频率高，女高音振幅大、频率低，故D不符合题意。
故选C。
12. 水池的侧壁A点处安装一盏射灯，B点是它在水中像的位置，射灯发出一束光经水面折射后在池底C点形成光斑。下列水位位置及大致光路图正确的是（ ）
A. B.
C. D.
【答案】A
【解析】B点是A在水中像的位置，根据平面镜成像的特点可知，A和B关于水面是对称的；线段AB的中垂线为水面的位置；A发出的一束光经水面折射后，折射角小于入射角，则折射光线会靠近法线，故A正确，BCD错误。
故选A。
13. 宋代诗人苏轼在《石钟山记》中写道“噌吆如钟鼓不绝”，下列对“钟鼓声”分析正确的是 （ ）
A. 游人根据音色区分钟声和鼓声
B. 钟声是由钟内部空气振动产生的
C. “钟鼓不绝”说明声音的传播不需要介质
D. “钟鼓声”在空气中的传播速度约为
【答案】A
【解析】A．不同物体由于材料、结构及发声方式等不同，发出声音的音色不同。钟声和鼓声是由不同物体发出的，游人可根据音色区分钟声和鼓声，故A正确；
B．钟声是由钟体振动产生的，而不是钟内部空气振动产生的，故B错误；
C．声音的传播需要介质，它可以在固体、液体和气体中传播，但不能在真空中传播。“钟鼓不绝”是因为钟鼓持续振动发声，且声音能通过空气等介质传播到人耳，故C错误；
D．声音在15℃空气中的传播速度约为340m/s。而3×108m/s 是光在真空中的传播速度，故D错误。
故选A。
14. 如图所示，将一束太阳光投射到玻璃三棱镜上，在棱镜后侧光屏上的AB范围内观察到不同颜色的光，则（ ）
A. A处应是紫光
B. 只有AB之间有光
C. 将温度计放到AB范围A处的外侧，会看到温度上升
D. 将照相底片放到AB范围B处外侧，底片不会感光
【答案】C
【解析】A．红光的偏折程度小，故A处是红光，故A不符合题意；
B．AB之间是可见光， AB之外是红外线和紫外线，是不可见光，故B不符合题意；
C．将温度计放到AB范围A处外侧，即红外线区，红外线有热效应，故温度会上升，故C符合题意；
D．将照相底片放到AB范围B处的外侧，即紫外线区，底片会感光，故D不符合题意。
故选C。
15. 如图所示，人脸识别一体机通过摄像机镜头来捕捉人脸信息，下列说法正确的是（ ）
A. 屏幕上所成的是缩小的虚像
B. 该摄像机镜头是一个凹透镜
C. 若镜头的焦距为f，人脸到镜头的距离应大于2f
D. 若要使屏幕上显示的人脸小一些，人应离镜头近些
【答案】C
【解析】AB．摄像头的镜头相当于凸透镜，它的成像原理与照相机相同，成倒立缩小的实像，故AB错误；
C．由照相机的原理可知，人的脸距离凸透镜大于2f时，成倒立、缩小的实像，故C正确；
D．凸透镜成实像时，物距变大，像距变小，像变小，若要使屏幕上显示的人脸小一些，人应离镜头远些，故D错误。
故选C。
二、填空题（每空2分，共36分）
16. 如图所示，一束光在空气和玻璃两种介质的界面上同时发生反射和折射（图中入射光线、反射光线和折射光线的方向均未标出），其中折射光线是 ___________，入射角等于___________度。
【答案】OG 30
【解析】由图可知关于中心线对称的只有FO、EO，故两条光线一定为入射光线和反射光线，所以AB为界面，CD是法线，反射角等于入射角，为30°；OG一定为折射光线，因折射光线与入射光线分布在法线两侧，且由空气到玻璃时折射角减小，由玻璃到空气时折射角变大，故EO为入射光线，且从玻璃射向空气中。
17. 东阳独具特色的板凳龙是由一节节的板凳钻孔连接而成的，伴随着敲锣打鼓声，热闹非凡。观赏时听到的锣声是通过锣________产生的，当声音进入人耳，声波会撞击________（填图中序号）处产生振动，进入内耳后，通过________（填图中序号）接受刺激并将这一信息沿听神经传到人体的大脑形成听觉。
【答案】 振动 ⑦ ⑤
【解析】声音是由物体的振动产生的，所以观赏时听到的锣声是通过锣的振动产生的。
当声音进入人耳后，声波经过外耳道传到鼓膜，声波会撞击⑦（鼓膜）处产生振动。
鼓膜的振动通过听小骨传到内耳，刺激了⑤（耳蜗）内的听觉感受器，产生神经冲动，神经冲动通过与听觉有关的神经传递到大脑皮层的听觉中枢，就形成了听觉。所以进入内耳后，通过⑤接受刺激并将这一信息沿听神经传到人体的大脑形成听觉。
18. 学习科学要学会利用书籍的信息进行反思，并从中获取新的信息。
（1）关于声音的速度，课本上是这样描述的：“15℃时空气中的传播速度是340m/s”。从描述中我们可以得到：声音的传播速度与温度和__________有关；
（2）借助示波器，可以观察到不同声音的波形。如图（在上一页）是两个不同的发声体A和B发出的音调和响度不同的波形示意图，其中发声体__________的音调高；
（3）运用声呐系统向海底发射超声波可以探测海洋深度，超声波声呐__________（选填“能”或“不能”）用于太空测距（比如地球与月球的距离）。
【答案】（1） 介质 （2） A （3） 不能
【解析】（1）“15℃时空气中的传播速度是340m/s”，从描述中我们可以得到：声音的传播速度与温度和介质种类有关。
（2）因为频率越大，音调越高，如图相同时间内，A振动2.5次，B振动1次，A比B振动的频率快，故A的音调高。
（3）声音的传播需要介质，太空是真空，真空不能传声，超声波声呐不能用于太空测距（比如地球与月球的距离）。
19. 雨后天晴的夜晚，两位同学在月光下行走，如图所示，为了不踩到地上的积水，a同学迎着月光走，应走暗处；b同学背着月光走，应走亮处。
（1）同学对地上暗亮的感觉形成部位在________；
（2）a同学迎着月光走，暗处发生的是______反射（选填“镜面”或“漫”）。
【答案】（1）眼睛 （2）漫
【解析】（1）人们对暗亮的感觉形成部位在人的眼睛，进入人眼的光线越多，则人眼感觉越亮。
（2） a同学迎着月光走，月光经水面发生镜面反射，有较多的光进入人的眼睛，所以亮处是水面；而月光经地面发生漫反射，只有少量光线进入人的眼睛，所以暗处是地面月光在暗处发生漫反射。
20. 小华同学用激光笔照射水面，在水槽壁上出现两个红点A和B。
（1）A是激光经水面______（选填“反射”或“折射”）后形成的像点；
（2）若保持入射点O的位置不变，欲使A点下移至A，应使入射光线MO绕着点O沿______（选填“顺时针”或“逆时针”）方向转动；
（3）若保持入射光线不变，欲使B′点上移至B，应使水面______（选填“上升”或“下降”）。
【答案】（1） 反射 （2） 顺时针 （3） 下降
【解析】（1）光由空气斜射入水面同时会发生光的反射和折射，由于A点在空气中，故A是由光的反射形成的。
（2）入射点O的位置不变，由A下降到A'时，反射角增加，根据光的反射定律可知，入射光线绕着点O沿顺时针方向转动。
（3）入射光线不变，当液面下降时，入射点会左移，与容器的交点会上移。
21. 科用凸透镜做“探究凸透镜成像规律”的实验。
（1）如图甲，将凸透镜正对着太阳光，下方平行放置白纸，测出透镜与白纸间距s与对应白纸被烤焦的时间t，绘出图像如图乙，则可判断该透镜的焦距f为_______ cm。
（2）调整器材高度时，应_______（填“点燃”或“不点燃”）蜡烛。
（3）小科在实验中固定透镜位置，不断调整蜡烛和光屏位置，观察到3个清晰的烛焰的像（如图丁），请按蜡烛到凸透镜距离由近到远所得到的3个像进行排序，正确顺序为_______（填序号）。
（4）实验中，燃烧的蜡烛在不断缩短，导致光屏上的像向_______（填“上”或“下”）移动。
（5）小科想利用LED发光字母来探究凸透镜成像上下左右位置关系，如图戊，图中的3个字母中适合做光源的有_______个。
【答案】（1）12 （2）点燃
（3）③②① （4）上
（5）1
【解析】（1）由图乙可知，当透镜与白纸间距s=12cm时，白纸被烤焦的时间t=4min，所用的时间最短，说明太阳光经过凸透镜会聚后该点的温度最高，这个点就是凸透镜的焦点，则测出透镜与白纸距离即为焦距f=12cm。
（2）根据凸透镜成像规律中实验的要求，必须让三者中心放在同一高度上，使其成像在光屏的中心；只有先将蜡烛点燃，才可以确定烛焰的中心，所以应在调整器材高度时点燃蜡烛。
（3）根据凸透镜成倒立的实像时，物近像远像变大，凸透镜成正立的虚像时，物距小于1倍焦距，物距离凸透镜最近可知，蜡烛到凸透镜距离由近到远时，先成正立的虚像，后成实像，实像先大后小，正确顺序为③②①。
（4）实验过程中，蜡烛燃烧变短，烛焰的位置降低，根据过光心的光线传播方向不变可知，像会向光屏的上方移动。
（5）探究凸透镜成像上下左右位置关系时，首先考虑应该让发光体本身上下左右是不同的，即上下和左右是不对称的，则适合做LED光源可能是“F”和“Z”；然后再分析“Z”，因Z上下左右同时颠倒后仍然是Z，所以Z不适合作光源，故只有“F”适合作光源，图中的3个字母中适合做光源的有1个。
三、实验探究题（共3题，每空3分，共27分）
22. 学校开展“非遗文化进校园”活动，其中一个项目为自制民族乐器——排箫。以下是自制排箫的资料卡：
资料一：排箫是由若干长短不一的竹管组成（图甲）。演奏时，用嘴对着竹管吹气，便能发出声音，声音的频率与管长间的关系，如图乙所示：
资料二：音级、音区与频率的关系如表一所示：
小组同学选择若干根长为20cm的吸管，用剪刀剪裁后，按由短到长的顺序横向连接制得“排箫”（如图丙）。
（1）演奏时，对着竹管吹气，便能发出声音。这是由于吹气时，管内的空气发生________；
（2）根据图乙可知，声音的频率与管长的关系是_________；
【答案】（1）振动 （2）见解析
【解析】（1）声音是由物体振动产生的，演奏时，对着竹管吹气，便能发出声音，这是由于吹气时，管内的空气柱发生振动。
（2）由图乙可知，管长越长，声音的频率越低，即声音的频率随着管长的增加而降低。
23. 在学习“凸透镜成像的规律”后，某校科学兴趣小组的同学针对“手机视频app投屏需要收费”开展“自制手机投影仪”的项目化学习活动。
【投影原理】凸透镜成像规律
【实验材料】凸透镜、内部涂黑的硬纸盒（规格：28cm×20cm×12cm）、纸板、胶水、剪刀等。
【透镜选择】（1）实验需要选择焦距合适的凸透镜，如图所示是利用太阳光测量凸透镜焦距的方法，其中最合理的是_____；
根据合理的方法，小组同学测出了实验材料所提供的凸透镜的焦距为30cm。
【产品制作】将凸透镜固定在硬纸盒的一侧，并在纸盒中卡入纸板便于放置手机，纸板可在纸盒内前后移动。产品实物图及原理图如上图所示。
【产品调试】
（2）调试①：为了使投影仪使用过程中具有良好的观影效果，手机应该选择______（填“甲”或“乙”）的放置方式；
（3）调试②：小东同学建议选择光滑的白板作为屏幕，而小阳同学建议选择白墙作为屏幕。你赞成谁的建议？并说明理由：______；
【答案】（1） B （2） 乙 （3） 见解析
【解析】（1）利用太阳光测量凸透镜焦距，应让凸透镜正对太阳光，白纸应与凸透镜平行，来回移动透镜，找到最小最亮的光斑，光斑到透镜中心的距离即为焦距，故B符合题意，AC不符合题意。
故选B。
（2）凸透镜成实像时，像与物上下颠倒，为了使投影仪使用过程中具有良好的观影效果，手机应该倒着放，故应选择乙的放置方式。
（3）若用光滑的白板作为屏幕，反射光线将射向同一方向，其它方向的人无法清晰观影，而选择白墙作为屏幕，白墙表面粗糙，发生的是漫反射，各个方向的人都能清晰观影，故赞成小阳的观点。
24. 眼睛是心灵的窗户，爱护眼睛已经成为我们的共识。请据图回答。
（1）图甲中晶状体和角膜的作用相当于一个___________镜，把来自物体的光折射后会聚在视网膜上，形成的是___________的实像。
（2）近视的同学需要佩戴眼镜矫正。图乙中属于近视眼矫正的是___________（选填“①”或“②”）。
（3）长时间用眼后，会使眼睛干涩，有的同学喜欢用眼药水缓解。下列不支持使用眼药水的是___________。
A. 有的眼药水，会使睫状肌继续工作，导致疲劳更难缓解
B. 有的眼药水主要成分与泪液成分相同，眼睛干涩时，可适当缓解症状
C. 眼药水中含有防腐剂，长期过度接触防腐剂，可能会对眼睛产生伤害
【答案】（1）凸透 缩小倒立 （2）② （3）AC
【解析】（1）图甲中晶状体和角膜的作用相当于一个凸透镜，把来自物体的光折射后会聚在视网膜上，形成的是倒立缩小的实像。
（2）如果晶状体的凸度过大或眼球前后径过长，远处物体反射来的光线通过晶状体折射后形成的物像就会落在视网膜的前方，导致看不清远处的物体，形成近视眼。
近视眼戴凹透镜加以矫正。

近视的同学需要配戴凹透镜来纠正。故图乙中属于近视眼矫正的是②。
（3）A．有的眼药水，会使睫状肌继续工作，导致疲劳更难缓解，有害，不支持使用眼药水，Ａ符合题意。
B．有的眼药水主要成分与泪液成分相同，眼睛干涩时，可适当缓解症状，有益，支持使用眼药水，Ｂ不符合题意。
C．眼药水中含有防腐剂，长期过度接触防腐剂，可能会对眼睛产生伤害，有害，不支持使用眼药水，Ｃ符合题意。
故选AC。
四。做图题（24题3分，25题4分，共7分）
25. 如图，S为平面镜MN前的一个点光源，请画出通过A点的反射光线。（保留作图痕迹）
【答案】
【解析】过镜面作出点S的对称点S′，即为点光源S在平面镜中的像，连接S′A与镜面交于O点，即为入射点（反射点），连接SO就得到入射光线，OA即为反射光线，如下图
26. 如图，潜水员在水下E处看到了路灯的像，图中A、B两点其中一点是路灯所在位置，另一点是路灯的像所在的位置。画出水下E 处的潜员看到路灯的光路图。（保留作图痕迹）
【答案】
【解析】根据光的折射规律知道，潜水员在水下E处逆着光的传播方向看到路灯的像会比路灯本身偏高一点，所以B是路灯的虚像点，A是路灯的发光点；则连接EB，EB与界面的交点即为入射点O，OE就是折射光线，连接AO即为入射光线，据此完成水下E处的人看到路灯A的光路图，如下图
音级
不同音区的频率/Hz
低音区
中音区
高音区
D
262
523
1046
Re
294
587
1175
Mi
330
659
1318
Fa
349
698
1397
S
392
784
1568
La
440
880
1760
Si
494
988
1976
