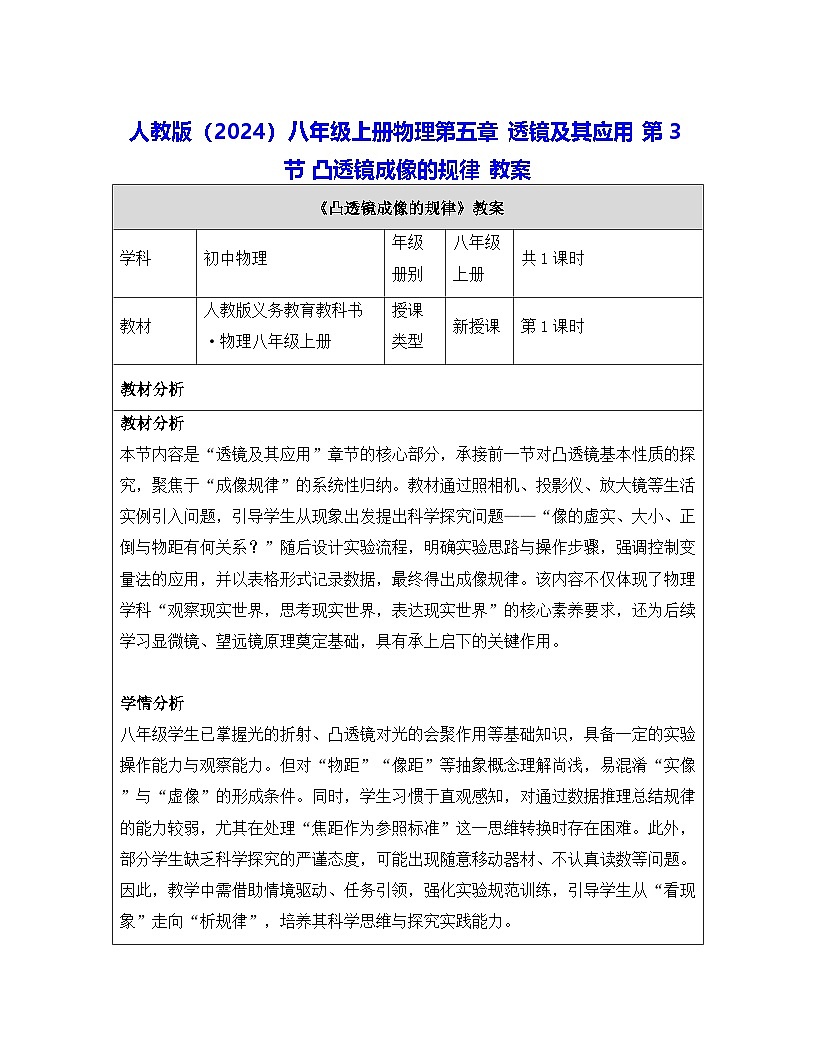

《凸透镜成像的规律》教案
学科
初中物理
年级册别
八年级上册
共1课时
教材
人教版义务教育教科书·物理八年级上册
授课类型
新授课
第1课时
教材分析
教材分析
本节内容是“透镜及其应用”章节的核心部分，承接前一节对凸透镜基本性质的探究，聚焦于“成像规律”的系统性归纳。教材通过照相机、投影仪、放大镜等生活实例引入问题，引导学生从现象出发提出科学探究问题——“像的虚实、大小、正倒与物距有何关系？”随后设计实验流程，明确实验思路与操作步骤，强调控制变量法的应用，并以表格形式记录数据，最终得出成像规律。该内容不仅体现了物理学科“观察现实世界，思考现实世界，表达现实世界”的核心素养要求，还为后续学习显微镜、望远镜原理奠定基础，具有承上启下的关键作用。
学情分析
八年级学生已掌握光的折射、凸透镜对光的会聚作用等基础知识，具备一定的实验操作能力与观察能力。但对“物距”“像距”等抽象概念理解尚浅，易混淆“实像”与“虚像”的形成条件。同时，学生习惯于直观感知，对通过数据推理总结规律的能力较弱，尤其在处理“焦距作为参照标准”这一思维转换时存在困难。此外，部分学生缺乏科学探究的严谨态度，可能出现随意移动器材、不认真读数等问题。因此，教学中需借助情境驱动、任务引领，强化实验规范训练，引导学生从“看现象”走向“析规律”，培养其科学思维与探究实践能力。

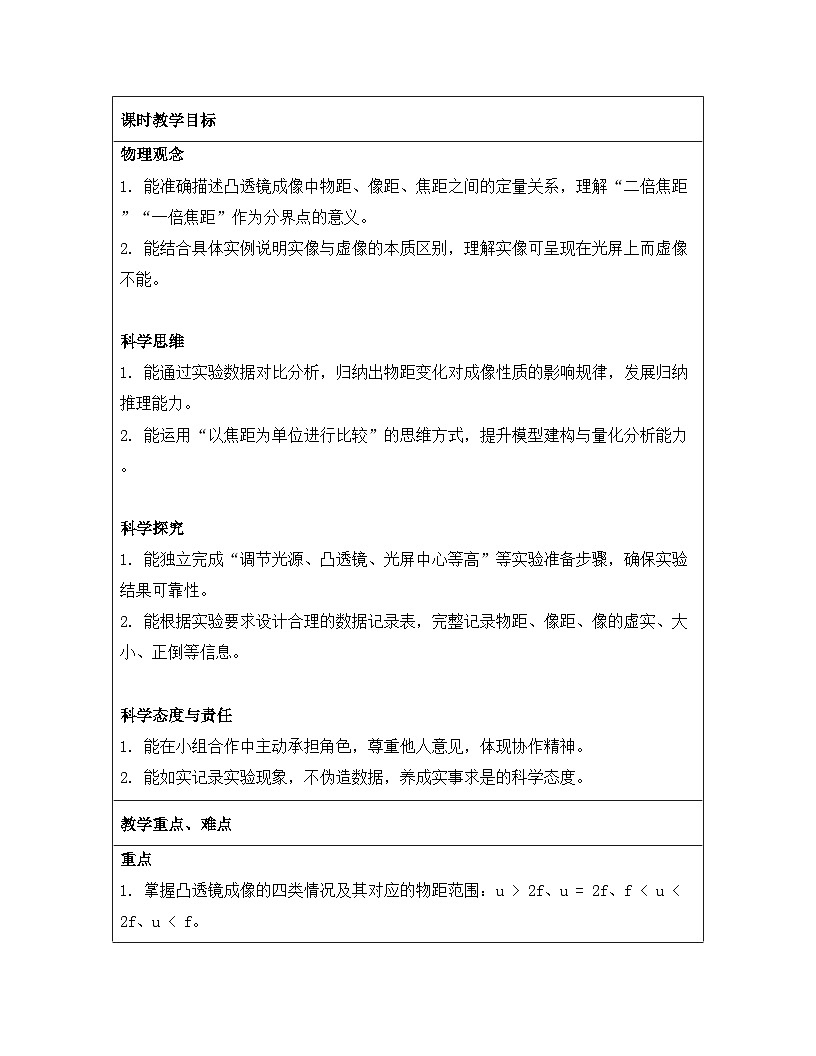

课时教学目标
物理观念
1. 能准确描述凸透镜成像中物距、像距、焦距之间的定量关系，理解“二倍焦距”“一倍焦距”作为分界点的意义。
2. 能结合具体实例说明实像与虚像的本质区别，理解实像可呈现在光屏上而虚像不能。
科学思维
1. 能通过实验数据对比分析，归纳出物距变化对成像性质的影响规律，发展归纳推理能力。
2. 能运用“以焦距为单位进行比较”的思维方式，提升模型建构与量化分析能力。
科学探究
1. 能独立完成“调节光源、凸透镜、光屏中心等高”等实验准备步骤，确保实验结果可靠性。
2. 能根据实验要求设计合理的数据记录表，完整记录物距、像距、像的虚实、大小、正倒等信息。
科学态度与责任
1. 能在小组合作中主动承担角色，尊重他人意见，体现协作精神。
2. 能如实记录实验现象，不伪造数据，养成实事求是的科学态度。
教学重点、难点
重点
1. 掌握凸透镜成像的四类情况及其对应的物距范围：u > 2f、u = 2f、f < u < 2f、u < f。
2. 理解并能用语言准确表述“当物距大于2倍焦距时，成倒立缩小的实像”等规律。
难点
1. 理解“像距随物距减小而增大”的动态变化过程，建立物距-像距-成像性质的三维联系。
2. 区分“虚像无法在光屏上呈现”与“光屏上有影子”的本质差异，避免认知误区。
教学方法与准备
教学方法
实验探究法、合作学习法、情境教学法、讲授法
教具准备
发光二极管光源、凸透镜（焦距20cm）、光屏、刻度尺、铁架台、导轨、多媒体课件
教学环节
教师活动
学生活动
情境导入，激发探究欲望
【5分钟】
一、创设真实情境，提出驱动性问题
（一）、展示生活场景视频片段：
1. 播放一段短视频：一位摄影师在天安门广场用相机拍摄城楼全景，镜头拉近后发现画面只包含部分建筑；接着切换到教室投影仪投射PPT，画面清晰但偏小；最后展示老人用放大镜阅读报纸，字迹被放大得非常清楚。
2. 提问引导：同学们，你们注意到这些设备虽然都用了凸透镜，但成像效果却完全不同。为什么照相机能拍下远处的大楼，而放大镜却只能看到近处的小字？它们背后的共同规律是什么？
3. 引出核心问题：像的虚实、大小、正倒究竟与什么因素有关？我们今天就来揭开这个秘密！
（二）、引导学生回顾已有知识，构建认知冲突
1. 请学生回忆：凸透镜对光线有什么作用？（会聚作用）
2. 提问：如果物体放在凸透镜的不同位置，它所成的像会一样吗？请举出你见过的例子。
3. 预设回答：照相机成倒立缩小的实像；投影仪成倒立放大的实像；放大镜成正立放大的虚像。
4. 教师小结：可见，像的变化确实与物体的位置密切相关。那么，这种位置关系具体是怎么影响成像的呢？让我们进入今天的实验探究之旅。
（三）、明确实验目标与任务
1. 出示课题：“凸透镜成像的规律”
2. 告知学生：本节课我们将通过实验，寻找物距（物体到凸透镜的距离）与成像性质之间的内在联系。
3. 强调实验要求：必须保证光源、凸透镜、光屏三者的中心在同一高度，否则会影响成像清晰度和准确性。
1. 观看视频，感受不同成像现象。
2. 回忆相关生活经验，尝试解释现象差异。
3. 思考教师提出的三个问题，积极发言分享想法。
4. 明确本节课的学习目标与实验任务。
评价任务
问题回应：☆☆☆
知识迁移：☆☆☆
目标明确：☆☆☆
设计意图
通过真实生活情境导入，将抽象的物理规律与学生的日常经验紧密连接，激发学习兴趣。利用视觉冲击和提问引发认知冲突，激活学生已有知识，为后续探究做好铺垫。明确实验任务，强调操作规范，培养学生严谨的科学态度。
实验探究，合作验证规律
【25分钟】
一、实验准备与装置搭建
（一）、分组指导，规范实验操作
1. 将全班分为6个实验小组，每组4人，指定组长、记录员、操作员、观察员，明确分工。
2. 教师演示安装步骤：
- 将凸透镜固定在铁架台上，调整高度使其位于中间位置。
- 将发光二极管光源置于凸透镜左侧，距离约30cm处。
- 将光屏放置在凸透镜右侧，初始距离约为40cm。
3. 强调关键点：必须使用刻度尺测量物距和像距，且每次测量均需从凸透镜光心开始量起。
4. 指导学生检查三者是否“等高共轴”：用手电筒照射光源，观察其光束是否穿过透镜中心并落在光屏中央，若偏离则重新调整。
（二）、分步实施实验，收集数据
1. 指导学生按照教材图5.3-2装置进行实验，按以下顺序逐步推进：
- 第一步：将物体（发光二极管）放在距离凸透镜约30cm处（即u > 2f），移动光屏直至出现最清晰的像。
- 第二步：观察并记录像的性质：是否能在光屏上呈现？是放大还是缩小？正立还是倒立？
- 第三步：用刻度尺测量物距u和像距v，并填入表格。
- 第四步：将物体向凸透镜移动5cm，再次移动光屏找清晰像，重复上述步骤。
- 第五步：继续移动物体至u ≈ 2f（如u=20cm）、u ≈ f（如u=10cm）、u < f（如u=5cm）等关键点，每步都记录数据。
2. 特别提醒：当u < f时，光屏上无法得到像，此时应撤去光屏，从透镜另一侧直接观察，注意此时像为正立、放大，且为虚像。
3. 教师巡视各组，及时纠正错误操作，如未等高、读数不准、误判虚像等情况。
4. 鼓励学生自主发现规律：例如，随着物体靠近透镜，像逐渐变大，像距也逐渐变大；当物体移到焦点以内时，像变为正立且无法在光屏上呈现。
二、数据分析与规律提炼
（一）、引导学生汇总数据，形成初步结论
1. 各小组汇报数据，教师将典型数据汇总于黑板或PPT上。
2. 提问：从数据中你能看出哪些规律？比如，像的大小与物距的关系？像的正倒与物距的关系？
3. 引导学生发现：当物距大于2倍焦距时，像总是倒立、缩小的实像；当物距等于2倍焦距时，像等大；当物距小于2倍焦距但大于焦距时，像倒立、放大；当物距小于焦距时，像正立、放大，且为虚像。
4. 教师补充：为了更清晰地揭示规律，建议以焦距f为单位来划分区域，如u > 2f、u = 2f、f < u < 2f、u < f。
（二）、总结成像规律，建立模型
1. 教师带领学生逐条朗读并记忆成像规律：
- 当u > 2f时，成倒立、缩小的实像，像距满足f < v < 2f。
- 当u = 2f时，成倒立、等大的实像，像距v = 2f。
- 当f < u < 2f时，成倒立、放大的实像，像距v > 2f。
- 当u < f时，成正立、放大的虚像，像与物同侧。
2. 强调“二倍焦距”和“一倍焦距”是两个重要分界点，是判断成像性质的关键依据。
3. 展示动态模拟动画：用一个移动的物体在不同位置成像，直观展示四种情况的变化过程，帮助学生建立空间想象。
1. 分工合作，完成实验装置搭建，确保三者等高。
2. 按照教师指导，依次改变物距，反复移动光屏寻找清晰像，认真记录每组数据。
3. 在u < f时，撤去光屏，从透镜后方观察虚像，记录特征。
4. 小组讨论数据，尝试归纳成像规律，并与其他组交流验证。
评价任务
操作规范：☆☆☆
数据准确：☆☆☆
规律归纳：☆☆☆
设计意图
通过小组合作实验，让学生亲身经历“提出假设—设计实验—收集数据—分析论证”的完整科学探究过程，培养动手能力和团队协作意识。强调实验细节与数据真实性，提升科学素养。利用多媒体动画辅助理解复杂动态过程，突破空间想象难点，使抽象规律可视化、形象化。
应用拓展，深化理解
【10分钟】
一、解决实际问题，活用规律
（一）、分析教材“想想议议”问题
1. 出示问题：在照相机中，凸透镜成倒立、缩小的实像，像的位置在哪个范围内？物距与像距相比，哪个比较大？
2. 引导学生回忆实验结论：当u > 2f时，成倒立缩小的实像，且f < v < 2f。
3. 因此，像的位置应在焦点与两倍焦距之间，即f < v < 2f。
4. 比较物距与像距：由于u > 2f，v < 2f，显然物距大于像距。
5. 同理分析投影仪：当f < u < 2f时，v > 2f，故像距大于物距。
（二）、解决练习题③与④
1. 问题③：某同学用放大镜观赏邮票，想让像变得更大一些，他应该怎样做？
- 引导思考：放大镜成的是正立放大的虚像，其放大程度取决于物距越接近焦距时越大。
- 结论：应将邮票向凸透镜靠近，但不能超过焦距，直到看到最大最清晰的像。
2. 问题④：改用焦距更短的透镜乙（10cm），不改变光源和光屏位置，仍想在光屏上得到缩小的实像，透镜乙应放在透镜甲的左侧还是右侧？
- 分析：原透镜甲焦距20cm，现要成缩小实像，需满足u > 2f = 20cm，即物距大于20cm。
- 但若换为f=10cm的透镜乙，要满足u > 20cm，则物体必须离新透镜更远。
- 因此，必须将透镜乙放在原来透镜甲的左侧，才能使物距增大，从而满足u > 20cm的条件。
二、辨析常见误区，澄清概念
（一）、讨论“指尖触碰透镜”问题
1. 出示问题：某同学不小心用手指尖触碰凸透镜，光屏上会出现什么？有人说是指尖的像，有人说是有影子。
2. 引导学生思考：凸透镜成像是由物体发出的光经折射形成的。手指不是光源，不会发出光，因此不可能形成“像”。
3. 但手指遮挡了部分光线，导致到达光屏的光线减少，所以光屏上的像会变暗，出现一个模糊的阴影。
4. 结论：光屏上不会有指尖的像，只会有一个因遮挡造成的暗区（影子）。
（二）、解决“拍摄天安门全景”难题
1. 出示问题：某同学在某处无论如何调节，都只能看到城楼一部分，如何才能拍到全景？
2. 引导分析：这是因为物距太小，成像过大，视野受限。
3. 根据规律：要拍下更大的景物，需要减小像的大小，即增大物距。
4. 因此，应往后退，增加物距，使像变小，从而容纳更多景物。
5. 同时，可能还需更换焦距更长的镜头（长焦镜头）来进一步压缩视角。
1. 回答“想想议议”问题，结合实验规律进行推理。
2. 分析练习题③④，说出操作策略及理由。
3. 参与讨论“指尖触碰”问题，发表观点并说明依据。
4. 思考“拍摄全景”方案，提出可行建议并解释原理。
评价任务
应用能力：☆☆☆
辨析能力：☆☆☆
解释能力：☆☆☆
设计意图
将课堂所学应用于真实问题情境，检验学生对规律的理解深度与迁移能力。通过辨析常见误解，深化对“实像”“虚像”“影子”等概念的本质认识。鼓励学生运用物理知识解决生活难题，体现“从生活中来，到生活中去”的课程理念，增强学习价值感。
总结反思，构建体系
【5分钟】
一、回顾知识脉络，梳理规律框架
（一）、引导学生构建思维导图
1. 教师在黑板上绘制一个以“凸透镜成像规律”为中心的知识树：
- 主干：物距u与成像性质的关系
- 分支1：u > 2f → 倒立缩小实像（照相机原理）
- 分支2：u = 2f → 倒立等大实像（测焦距方法）
- 分支3：f < u < 2f → 倒立放大实像（投影仪原理）
- 分支4：u < f → 正立放大虚像（放大镜原理）
2. 强调“一倍焦距”分虚实，“二倍焦距”分大小。
3. 提醒学生：所有规律均基于“平行光过焦点”“过焦点的光平行射出”等基本原理推导而来。
二、布置作业，延伸探究
（一）、完成课本练习与应用题①~⑦
1. 要求学生独立完成，其中⑤题需计算焦距，⑥题需写出逻辑推理过程。
2. 提示：⑤题可通过“当u=20cm时，v=20cm”判断f=10cm；当u 2f；（2）f < u < 2f；（3）u < f。
二、能力提升
5. 某实验小组测得如下数据：
| 物距/cm | 像距/cm | 像的正倒 | 像的大小 |
| 30 | 15 | 倒 | 缩小 |
| 20 | 20 | 倒 | 等大 |
| 15 | 30 | 倒 | 放大 |
| 10 | — | 正 | 放大 |
（1）根据数据判断该凸透镜的焦距是多少？
（2）当物距为12cm时，你预测像的性质是什么？为什么？
（3）当物距为8cm时，能否在光屏上得到像？为什么？
三、实践探究
6. 请你利用家中透明塑料瓶、水、笔等物品，制作一个简易凸透镜，观察笔的成像情况。
（1）记录不同物距下所成像的特点（正倒、大小、虚实）。
（2）思考：当你逐渐向瓶口靠近笔时，像如何变化？
（3）尝试改变瓶中的水量，观察焦距是否发生变化，并作出解释。
【答案解析】
一、基础巩固
1. ①u > 2f：成倒立、缩小的实像；②u = 2f：成倒立、等大的实像；③f < u < 2f：成倒立、放大的实像；④u < f：成正立、放大的虚像。
2. （1）×；（2）√；（3）√；（4）×
3. 实；缩小；倒立
4. （略，学生需自行作图）
二、能力提升
5. （1）由u=20cm, v=20cm，可得f=10cm（因u=v=2f）
（2）物距12cm，介于f与2f之间（10cm < 12cm < 20cm），故成倒立、放大的实像。
（3）不能，因为物距8cm < f=10cm，此时成正立、放大的虚像，无法在光屏上呈现。
三、实践探究
6. （1）（2）（3）答案开放，合理即可。提示：水量越多，水凸透镜曲率越大，焦距越短；反之亦然。
板书设计
凸透镜成像的规律
一、实验装置：光源、凸透镜、光屏（三心等高）
二、成像规律：
1. u > 2f → 倒立、缩小、实像（f < v < 2f）
（照相机原理）
2. u = 2f → 倒立、等大、实像（v = 2f）
（测焦距方法）
3. f < u < 2f → 倒立、放大、实像（v > 2f）
（投影仪原理）
4. u < f → 正立、放大、虚像（与物同侧）
（放大镜原理）
三、关键点：
• 一倍焦距分虚实
• 二倍焦距分大小
• 物近像远像变大
教学反思
成功之处
1. 通过真实生活情境导入，极大激发了学生的学习兴趣，课堂参与度高。
2. 实验环节设计科学，分组合作有效，学生动手能力强，数据记录完整。
3. 多媒体动画辅助教学，使抽象的成像过程变得直观可视，突破了空间想象难点。
不足之处
1. 部分小组在“三心等高”调整上耗时较长，需提前加强示范指导。
2. 个别学生对“虚像无法在光屏上呈现”理解不够深刻，存在“影子=像”的误区，需加强辨析。
3. 作业中“光路图”绘制难度较大，部分学生未能准确完成，需在下一课时加强训练。
