初中物理人教版（2024）九年级全册（2024）第十五章 电流和电路第2节 电流和电路同步练习题

这是一份初中物理人教版（2024）九年级全册（2024）第十五章 电流和电路第2节 电流和电路同步练习题，共31页。试卷主要包含了请根据电路图连接相应实物图等内容，欢迎下载使用。

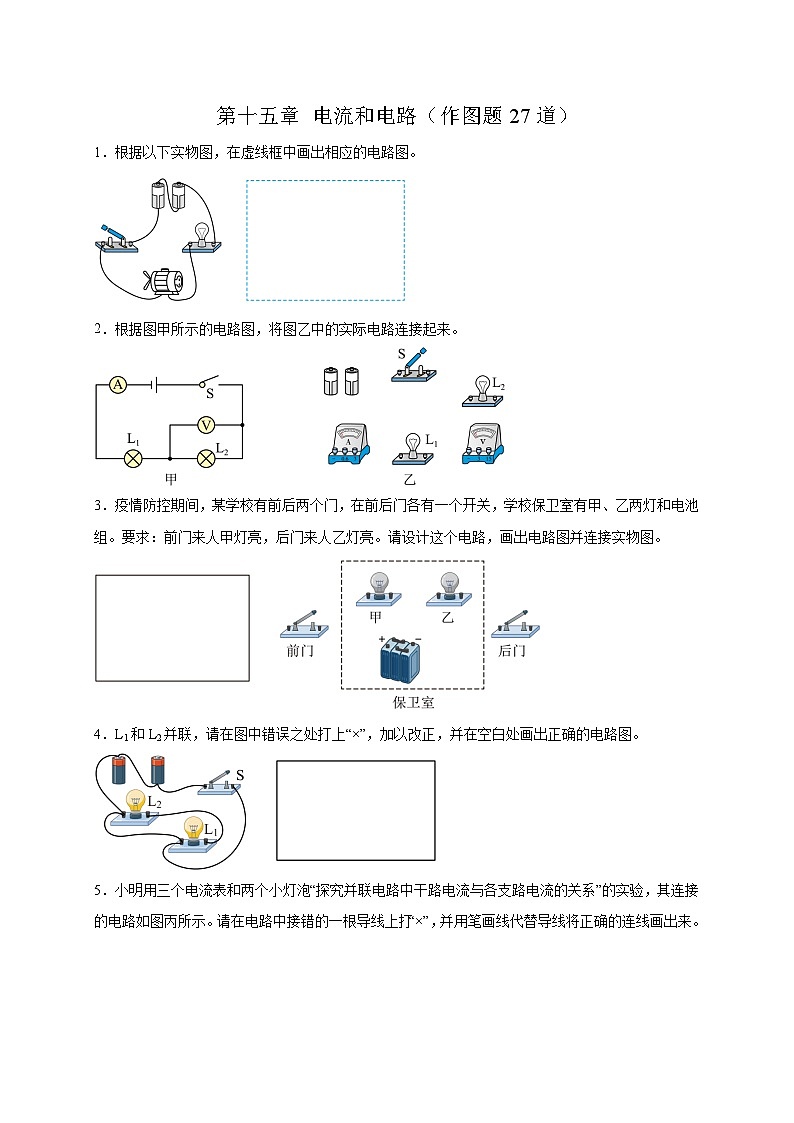

2．根据图甲所示的电路图，将图乙中的实际电路连接起来。
3．疫情防控期间，某学校有前后两个门，在前后门各有一个开关，学校保卫室有甲、乙两灯和电池组。要求：前门来人甲灯亮，后门来人乙灯亮。请设计这个电路，画出电路图并连接实物图。
4．L1和L2并联，请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。
5．小明用三个电流表和两个小灯泡“探究并联电路中干路电流与各支路电流的关系”的实验，其连接的电路如图丙所示。请在电路中接错的一根导线上打“×”，并用笔画线代替导线将正确的连线画出来。

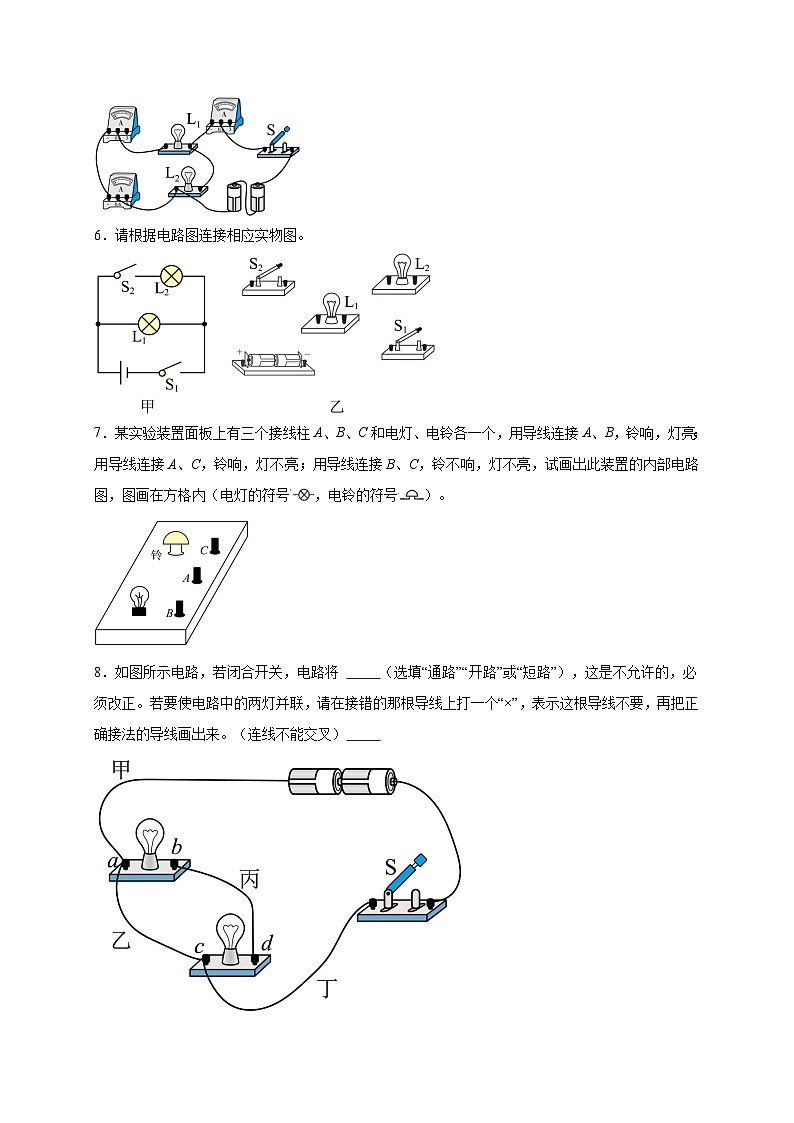

6．请根据电路图连接相应实物图。
7．某实验装置面板上有三个接线柱A、B、C和电灯、电铃各一个，用导线连接A、B，铃响，灯亮；用导线连接A、C，铃响，灯不亮；用导线连接B、C，铃不响，灯不亮，试画出此装置的内部电路图，图画在方格内（电灯的符号，电铃的符号）。
8．如图所示电路，若闭合开关，电路将 （选填“通路”“开路”或“短路”），这是不允许的，必须改正。若要使电路中的两灯并联，请在接错的那根导线上打一个“×”，表示这根导线不要，再把正确接法的导线画出来。（连线不能交叉）

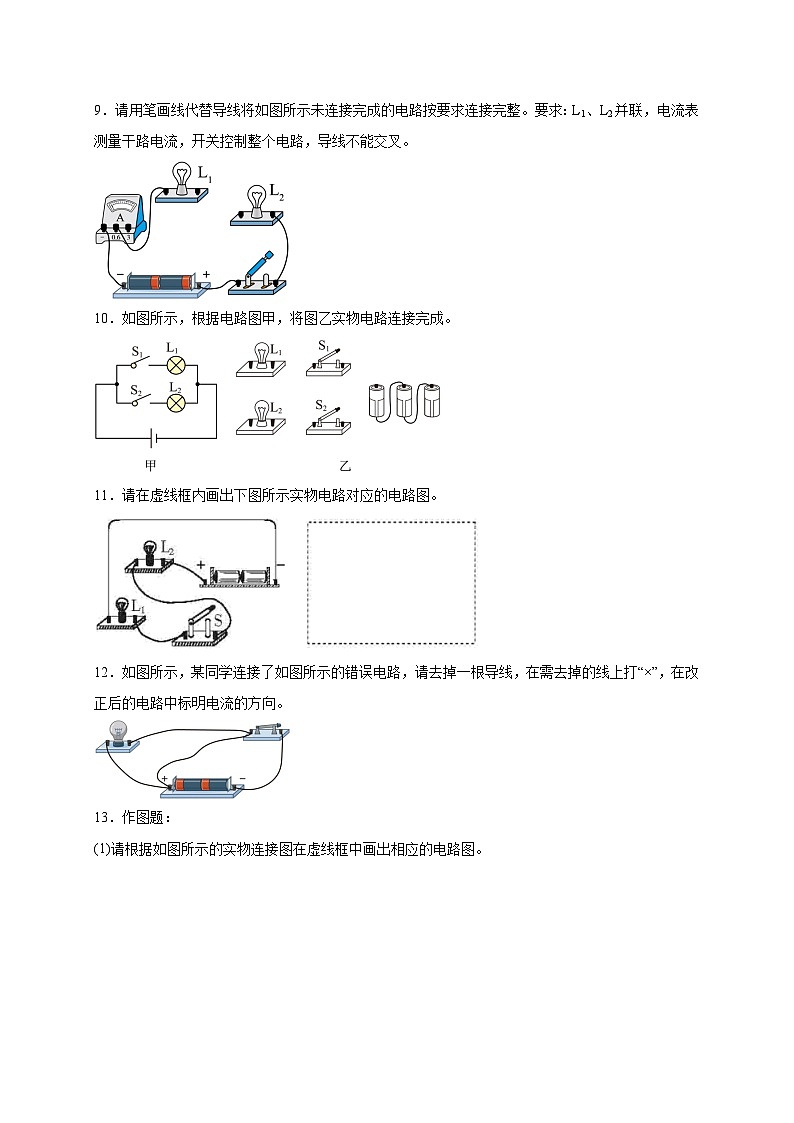

9．请用笔画线代替导线将如图所示未连接完成的电路按要求连接完整。要求：L1、L2并联，电流表测量干路电流，开关控制整个电路，导线不能交叉。
10．如图所示，根据电路图甲，将图乙实物电路连接完成。
11．请在虚线框内画出下图所示实物电路对应的电路图。
12．如图所示，某同学连接了如图所示的错误电路，请去掉一根导线，在需去掉的线上打“×”，在改正后的电路中标明电流的方向。
13．作图题：
(1)请根据如图所示的实物连接图在虚线框中画出相应的电路图。
(2)请按照电路图把实物图连接起来。（用笔画线代替导线）
14．根据题目要求作图：
(1)在图中画出与凹透镜对应的入射光线和折射光线；
(2)物体A静止在斜面上，请做出物体A的受力示意图。
(3)小明设计了一个高铁轨道螺栓警报器模型电路，其原理是：金属螺栓连接在电路中，当螺栓松动掉落时，它会与下端的导线分离而断开，此时电灯亮起而发出警报。请用笔画线代替导线，连接以下器材完成电路设计。
15．按要求完成下列作图；
(1)如图所示一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。
(2)如图，杠杆OB可绕O点转动，请作出物体A所受重力的示意图和使杠杆在图示位置平衡的最小力F及其力臂l。
(3)如图，投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在如图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动；若只闭合开关S1，灯泡不亮。
16．请在图中补充完成两灯泡并联的电路图。
17．为了安全骑行共享单车，小明为共享单车设计了一个简化的转向电路，左开关S1闭合时左侧转向灯L1发光，右开关S2闭合时右侧转向灯L2发光。请你按照要求把图中所示的实物图连接完整。
18．以笔画线代替导线在图所示的电路中补两根导线。要求：两灯并联，开关S闭合后两灯发光，电流表只测灯L2的电流。
19．(1)依照如图电路图，把电器元件连接成实物图，导线不得交叉；
(2)如图是一名同学所连接的电路，图中多接了一根导线。请你找出这根多余的导线，在这根导线上打“×”，并在虚线框中画出正确的电路图。
20．
(1)根据实物电路画出电路图
(2)按照电路图甲，用笔画线表示导线，把图乙所示的实物连接起来。
21．如图，请用笔画线代替导线把小灯泡、LED 灯、两节干电池、开关连接起来，使开关闭合后，小灯泡和LED 灯都能发光。
22．请用笔画线表示导线将如图所示的实物电路连接成完整的电路，并在虚线框内画出电路图。（要求：开关S1同时控制两盏灯，开关S2只控制灯L2，电流表测量通过灯L1的电流，实物电路中的导线不能交叉）
23．如图所示，图中是有故障的，在原图上去掉一根导线（有“×”号），在原图增一根导线成并联。
24．如图所示，带电小球甲与乙相互排斥，请画出小球乙所受力的示意图。（O 为小球的重心）
25．根据实物图，在虚线框内画出电路图。
26．按如图所示的实物图，在右边方框内画出相应的电路图
27．画出实物图对应的电路图。
( )
第十五章 电第十五章 流第十五章 电流和电路和（作图题27道）
1．根据以下实物图，在虚线框中画出相应的电路图。
【答案】
【详解】由实物图可知，电路为灯泡与电动机串联，由电源正极出发，经过灯泡、电动机、开关、电源负极。故如下图所示：
2．根据图甲所示的电路图，将图乙中的实际电路连接起来。
【答案】
【详解】两灯串联，电流表测电流，电压表和灯L2并联，且只有两节干电池，选0~3V量程。
3．疫情防控期间，某学校有前后两个门，在前后门各有一个开关，学校保卫室有甲、乙两灯和电池组。要求：前门来人甲灯亮，后门来人乙灯亮。请设计这个电路，画出电路图并连接实物图。
【答案】
【详解】由题意可知，前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮，说明两灯互不影响、能独立工作，即甲、乙两个电灯应并联，且前门开关控制甲灯、后门开关控制乙灯，据此画出电路图，根据电路图连接实物图，如图所示：
4．L1和L2并联，请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。
【答案】
【详解】与电源正极相连的导线连接错误，应与电源未连接的负极和L2左端接线柱相连；与电源负极相连的导线连接错误，应与电源为连接的正极相连。如图所示：
从电源正极开始，经过开关后进行分支，一支经过灯泡L1，另一支经过灯泡L2，然后两支汇合共同回到电源负极。如图所示：
5．小明用三个电流表和两个小灯泡“探究并联电路中干路电流与各支路电流的关系”的实验，其连接的电路如图丙所示。请在电路中接错的一根导线上打“×”，并用笔画线代替导线将正确的连线画出来。
【答案】
【详解】原电路中，右边电流表接在干路上，测量干路电流；左边两电流表串联在L1支路，并且电流从左下电流表负接线柱流入、正接线柱流出（电流表指针反向偏转），所以需要将左下电流表改接到L2支路，并且让电流从正接线柱流入、负接线柱流出，修改如下
6．请根据电路图连接相应实物图。
【答案】
【详解】根据图甲可知，两灯并联，S1在干路上，S2只控制L2，根据电路图连接实物图，如下所示：
7．某实验装置面板上有三个接线柱A、B、C和电灯、电铃各一个，用导线连接A、B，铃响，灯亮；用导线连接A、C，铃响，灯不亮；用导线连接B、C，铃不响，灯不亮，试画出此装置的内部电路图，图画在方格内（电灯的符号，电铃的符号）。
【答案】
【详解】由题意可知，只有当导线接A时，灯或电铃才有可能工作，因此A接线柱与电源串联；当连接A、C时可知，铃响，灯不亮，说明铃接入电路中；用导线连接A、B，铃响，灯亮，说明灯和铃接入电路中，如图所示：
8．如图所示电路，若闭合开关，电路将 （选填“通路”“开路”或“短路”），这是不允许的，必须改正。若要使电路中的两灯并联，请在接错的那根导线上打一个“×”，表示这根导线不要，再把正确接法的导线画出来。（连线不能交叉）
【答案】 短路 或
【详解】[1]闭合开关，电流将从正极直接经导线回到负极，电路将是短路，会损坏电源。
[2]将导线丁的c端移到d端（如图1），或者将甲导线的a端移到b端（如图2），这样电路中的两灯并联，均可避免短路情况。
9．请用笔画线代替导线将如图所示未连接完成的电路按要求连接完整。要求：L1、L2并联，电流表测量干路电流，开关控制整个电路，导线不能交叉。
【答案】
【详解】根据题意，两灯并联，电流表在干路上测量干路电流，开关在干路中控制整个电路，如图：
10．如图所示，根据电路图甲，将图乙实物电路连接完成。
【答案】
【详解】由图甲可知，两灯泡并联，开关S2控制灯泡L2，开关S1控制灯泡L1。如图所示：
11．请在虚线框内画出下图所示实物电路对应的电路图。
【答案】
【详解】由实物图所示，两灯串联，电路路径为电源正极、、、、电源负极，故如下图所示：
12．如图所示，某同学连接了如图所示的错误电路，请去掉一根导线，在需去掉的线上打“×”，在改正后的电路中标明电流的方向。
【答案】
【详解】由原图可知，当开关闭合后，电源被短路，电流从正极出发由导线直接流回电源负极，会烧坏电源，所以应当将电源正极与开关左侧接线柱之间的导线去掉，如下图所示：
13．作图题：
(1)请根据如图所示的实物连接图在虚线框中画出相应的电路图。
(2)请按照电路图把实物图连接起来。（用笔画线代替导线）
【答案】(1)
(2)
【详解】（1）根据实物图可知，两灯泡并联，开关S1控制整个电路，开关S2控制L1所在的支路，如图所示：
（2）由电路图知，两灯泡串联，开关串联在电路中，如图所示：
14．根据题目要求作图：
(1)在图中画出与凹透镜对应的入射光线和折射光线；
(2)物体A静止在斜面上，请做出物体A的受力示意图。
(3)小明设计了一个高铁轨道螺栓警报器模型电路，其原理是：金属螺栓连接在电路中，当螺栓松动掉落时，它会与下端的导线分离而断开，此时电灯亮起而发出警报。请用笔画线代替导线，连接以下器材完成电路设计。
【答案】(1)
(2)
(3)
【详解】（1）由图可知，折射光线平行凹透镜的主光轴射出，则入射光线过异侧焦点；射向另一侧焦点的入射光线经凹透镜折射后折射光线平行于主光轴射出；如下图所示：
（2）物体A静止在斜面上，受到竖直向下的重力、垂直于斜面向上的支持力和沿斜面向上的摩擦力，作用点都在物体的重心，故作图如下图所示：
（3）依题意当螺栓松动掉落时，它会与下端的导线分离而断开，螺栓不接入电路中，即螺栓所在电路发生了断路，此时电灯亮起，这表明螺栓与灯泡是并联在电路中的，由于螺栓的电阻很小，能把灯泡短路，为了保护电路，防止电源短路，在干路中应该接上一个保护电阻，如下图所示：
15．按要求完成下列作图；
(1)如图所示一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。
(2)如图，杠杆OB可绕O点转动，请作出物体A所受重力的示意图和使杠杆在图示位置平衡的最小力F及其力臂l。
(3)如图，投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在如图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动；若只闭合开关S1，灯泡不亮。
【答案】(1)
(2)
(3)
【详解】（1）光线从空气斜射到玻璃砖表面时，会同时发生反射和折射现象，根据光的反射定律，过入射点在玻璃砖左侧画出反射光线，注意反射角等于入射角；发生折射时，折射光线向法线偏折，折射角小于入射角，据此作出第一条折射光线，折射光线从玻璃砖射入空气中时，由于此光线是由圆心О射出，当经过第二个折射面时，正好与该入射点处的切线垂直，因此第二次折射光线的传播方向不变。如图所示：
（2）重力的方向是竖直向下的，从物体的重心画一条带箭头的竖直向下的有向线段，用G表示，由杠杆平衡条件F1l1=F2l2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，动力作用在B点，则OB为最长的动力臂，因此连接OB，过B点作垂直于OB向上的力，即为最小动力F的示意图。如图所示：
（3）由题知，先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动，这两个用电器相互独立，灯和风扇并联；若只闭合开关S1，灯泡不亮。由此可知S1在灯所在支路上，S2在干路上。如图所示：
16．请在图中补充完成两灯泡并联的电路图。
【答案】
【详解】
两个小灯泡L1和L2并联，开关控制整个电路，电路如图
17．为了安全骑行共享单车，小明为共享单车设计了一个简化的转向电路，左开关S1闭合时左侧转向灯L1发光，右开关S2闭合时右侧转向灯L2发光。请你按照要求把图中所示的实物图连接完整。
【答案】
【详解】由题意知，左开关S1闭合时左侧转向灯L1发光，右开关S2闭合时右侧转向灯L2发光，则两个灯互不影响，应为并联，开关在各支路控制该支路，如图所示：
18．以笔画线代替导线在图所示的电路中补两根导线。要求：两灯并联，开关S闭合后两灯发光，电流表只测灯L2的电流。
【答案】
【详解】因为要求两灯并联，所以电流从电源正极流出，经过开关后，要分成两条支路，分别经过两个灯泡；又因为电流表只测灯L2的电流，所以电流表应与L2串联在同一支路；开关S闭合后两灯发光，则开关要控制整个电路，应接在干路上，从电源正极出发，连接开关，然后从开关的另一个接线柱分两条线，一条线连接电流表，电流表的负接线柱连接L2；另一条线直接连接L1的右端，L1和L2的左端共同连接到电源负极，如图所示：
19．(1)依照如图电路图，把电器元件连接成实物图，导线不得交叉；
(2)如图是一名同学所连接的电路，图中多接了一根导线。请你找出这根多余的导线，在这根导线上打“×”，并在虚线框中画出正确的电路图。
【答案】(1)
(2)，
【详解】（1）从电路图可知，电流从电池的正极出发，经过开关、电铃、电灯泡后回到电池的负极，实物图如图所示：
（2）如图所示，仅仅是一根导线多余，此时电流从电池的正极出发，需要经过开关、灯泡L1、灯泡L2后回到负极，故从灯泡L1左端接线柱和电池负极接线柱的连线是错误的，故如图所示：
电路图如图所示：
20．
(1)根据实物电路画出电路图
(2)按照电路图甲，用笔画线表示导线，把图乙所示的实物连接起来。
【答案】(1)
(2)
【详解】（1）由图知道，电动机与灯泡并联，电流表A1在干路中，测量干路中的电流；电流表A2测量通过电动机的电流，电路图如下图
（2）由电路图知道，两灯泡并联，开关S1控制干路和S2控制L2支路，从电源正极开始，使S1控制整个电路，L1和L2并联，开关S2控制L2，最后回到电源负极或正极，根据要求完成实物电路的连接，如下图
21．如图，请用笔画线代替导线把小灯泡、LED 灯、两节干电池、开关连接起来，使开关闭合后，小灯泡和LED 灯都能发光。
【答案】
【详解】开关闭合后，小灯泡和LED 灯都能发光，则小灯泡和LED 灯可能串联也可能并联；串联时，采用“电流流向法”，电流从电源正极出发，依次将开关、灯泡、滑动变阻器串联起来；并联时，将小灯泡和LED 灯首首相连，尾尾相连，再接入电路中，LED 灯具有单向导电性，所以接入电路中，电流从正接线柱流入，从负接线柱流出，如下图所示：
22．请用笔画线表示导线将如图所示的实物电路连接成完整的电路，并在虚线框内画出电路图。（要求：开关S1同时控制两盏灯，开关S2只控制灯L2，电流表测量通过灯L1的电流，实物电路中的导线不能交叉）
【答案】 ；
【详解】开关S1同时控制两盏灯，则开关S1在干路上，开关S2只控制灯L2，则开关S2要和灯L2串联，电流表测量通过灯L1的电流，则电流表与灯L1串联，如图所示：
电源和开关S1在干路上，开关S2和灯L2串联，在其中一条支路上，电流表和灯L1串联，在另一条支路上，如图所示：
23．如图所示，图中是有故障的，在原图上去掉一根导线（有“×”号），在原图增一根导线成并联。
【答案】
【详解】根据图示可知，闭合开关，灯泡被短路，不发光，如果通电时间长一些，电池就有烧坏的危险。去掉电源正极与左端相连的导线，再连接电源正极与右端，即可使得两灯并联连接，即并联，作图如下：
24．如图所示，带电小球甲与乙相互排斥，请画出小球乙所受力的示意图。（O 为小球的重心）
【答案】
【详解】乙球受到的拉力和斥力和重力的作用点都在球的重心位置，拉力沿绳子指向顶部，斥力方向向右，重力的方向竖直向下，如图所示：
25．根据实物图，在虚线框内画出电路图。
【答案】
【详解】由图可知，电流从电源的正极流出，经过开关S分成两条支路，一条支路上有开关S1、电动机；另一条支路上有灯泡L、开关S2，两条支路汇合后回到电源的负极，电路图如下图所示：
26．按如图所示的实物图，在右边方框内画出相应的电路图
【答案】
【详解】由实物图可知，两灯并联，开关S3在干路上，测干路电流；开关S2在灯泡L2所在支路，测流过灯泡L2的电流；开关S1在灯泡L1所在支路，测流过灯泡L1的电流，如图所示
27．画出实物图对应的电路图。
( )
【答案】
【详解】从实物图中可以看到，电流从电源正极流出，流过电流表，然后分成两部分电流，一部分电流流过开关S2，再流过灯L2，最后回负极；另一部分电流流过灯L1，最后回负极，电压表并联在灯L1的两端，灯L1和灯L2并联接在电路中，根据所述画出电路图，如下图所示。
