广东省深圳市福田区2024-2025学年九年级上学期期末考试物理试卷（学生版）

这是一份广东省深圳市福田区2024-2025学年九年级上学期期末考试物理试卷（学生版），共10页。试卷主要包含了考试结束后，答题卡一并交回，5A， 作图题等内容，欢迎下载使用。
1.答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2.回答选择题时，选出每小题答案后，用铅笔把答题卡对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上，写在试卷上无效。
3.考试结束后，答题卡一并交回。
一、单选题
1. 小雨是一名善于观察、思考的学生，他在厨房劳动中联想到的下列物理知识正确的是（ ）
A. 火焰将炒菜锅烧热，这是利用做功改变物体的内能
B. 盛热汤碗很烫，是因为热汤把温度传给了碗
C. 水烧开时将壶盖顶起，此过程中内能转化为机械能
D. 不断翻炒将菜炒熟，这是利用做功改变物体的内能
2. 关于分子的运动下列说法中正确的是（ ）
A. 气体、液体可发生扩散现象，固体不能发生扩散现象
B. 固体分子间不存在间隙
C. 冰块里的分子没有运动
D. 分子之间的引力使得固体和液体的分子不易散开，因而固体和液体能保持一定的体积
3. “节能减排，低碳生活”重在行动。居民楼道里的灯是由“光控”开关和“声控”开关同时控制的：“光控”开关在天黑时自动闭合，天亮时自动断开；“声控”开关在有人走近发出声音时闭合，无人走动时自动断开。这样，照明灯只有在夜间有人走近时才会发光，其余时间均不发光，达到节电效果。以下电路设计合理的是（ ）
A. B.

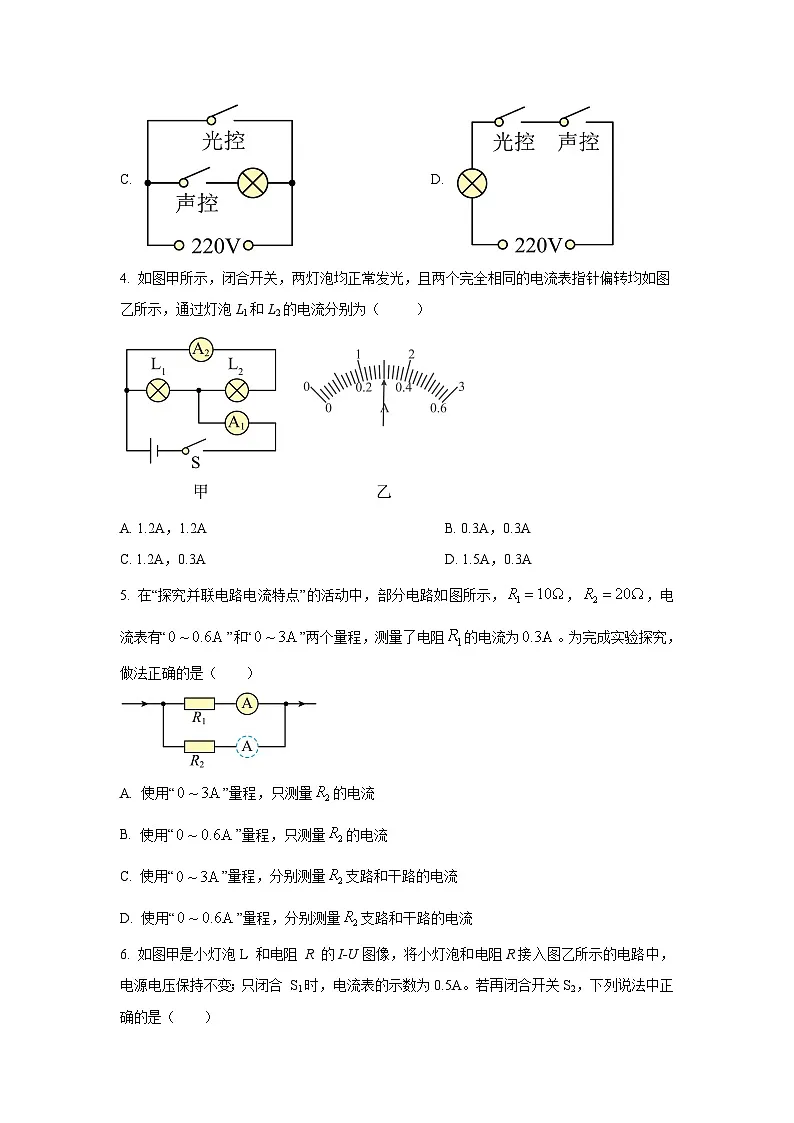

C. D.
4. 如图甲所示，闭合开关，两灯泡均正常发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（ ）
A. 1.2A，1.2AB. 0.3A，0.3A
C. 1.2A，0.3AD. 1.5A，0.3A
5. 在“探究并联电路电流特点”的活动中，部分电路如图所示，，，电流表有“”和“”两个量程，测量了电阻的电流为。为完成实验探究，做法正确的是（ ）
A. 使用“”量程，只测量的电流
B. 使用“”量程，只测量的电流
C. 使用“”量程，分别测量支路和干路的电流
D. 使用“”量程，分别测量支路和干路的电流

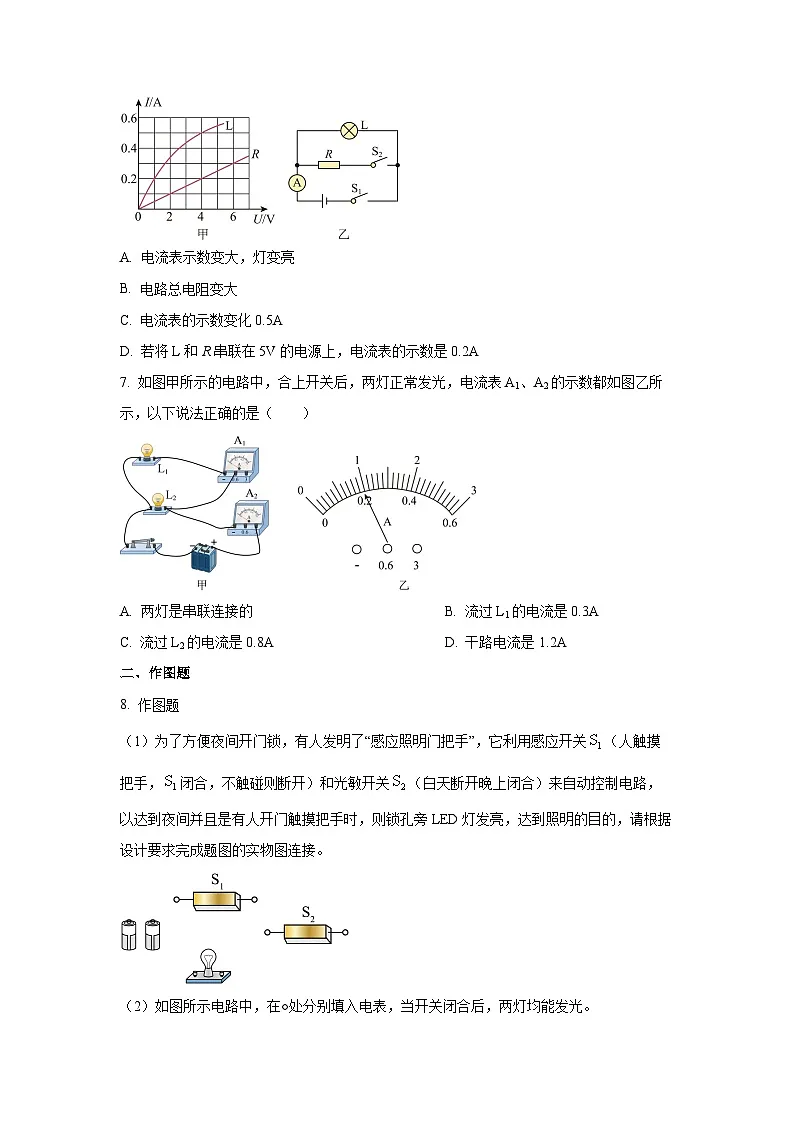

6. 如图甲是小灯泡L 和电阻 R 的I-U图像，将小灯泡和电阻R接入图乙所示的电路中，电源电压保持不变；只闭合 S1时，电流表的示数为0.5A。若再闭合开关S2，下列说法中正确的是（ ）
A. 电流表示数变大，灯变亮
B. 电路总电阻变大
C. 电流表的示数变化0.5A
D. 若将L和R串联在5V的电源上，电流表的示数是0.2A
7. 如图甲所示的电路中，合上开关后，两灯正常发光，电流表A1、A2的示数都如图乙所示，以下说法正确的是（ ）
A. 两灯是串联连接的B. 流过L1的电流是0.3A
C. 流过L2的电流是0.8AD. 干路电流是1.2A
二、作图题
8. 作图题
（1）为了方便夜间开门锁，有人发明了“感应照明门把手”，它利用感应开关（人触摸把手，闭合，不触碰则断开）和光敏开关（白天断开晚上闭合）来自动控制电路，以达到夜间并且是有人开门触摸把手时，则锁孔旁LED灯发亮，达到照明的目的，请根据设计要求完成题图的实物图连接。
（2）如图所示电路中，在○处分别填入电表，当开关闭合后，两灯均能发光。
（3）根据实物图，在虚线框内画出电路图。
三、填空题
9. 如图所示的电路，电源电压保持不变。当开关S接到a时，电压表示数为9V，当开关S接到b时，电压表数为5V，电流表的示数为0.4A。电源电压是______V；灯两端的电压是______V，通过灯的电流为______A。
10. 如图所示是一种定时课间音乐播放器装置的原理图，闭合开关S，当“定时开关”处于闭合状态时，指示灯______（选填“会”或“不会”）亮，播放器______（选填“会”或“不会”）播放音乐；达到设定时间，“定时开关”处于断开状态，播放器______（选填“会”或“不会”）播放音乐。
11. 甲、乙液体分别置于两个不同恒温封闭环境中，质量保持不变。测得甲、乙液体的温度随时间变化如图所示。
（1）___________（选填“甲”或“乙”）液体的分子运动随时间越来越剧烈；
（2）甲液体所在环境的温度 ___________（选填“小于1.7℃”、“等于20℃”或“大于35℃”）；
（3）乙液体在“1min﹣2min”段、“4min﹣6min”段放出的热量分别为Q1、Q2，则Q1___________Q2（选填“>”“=”或“
