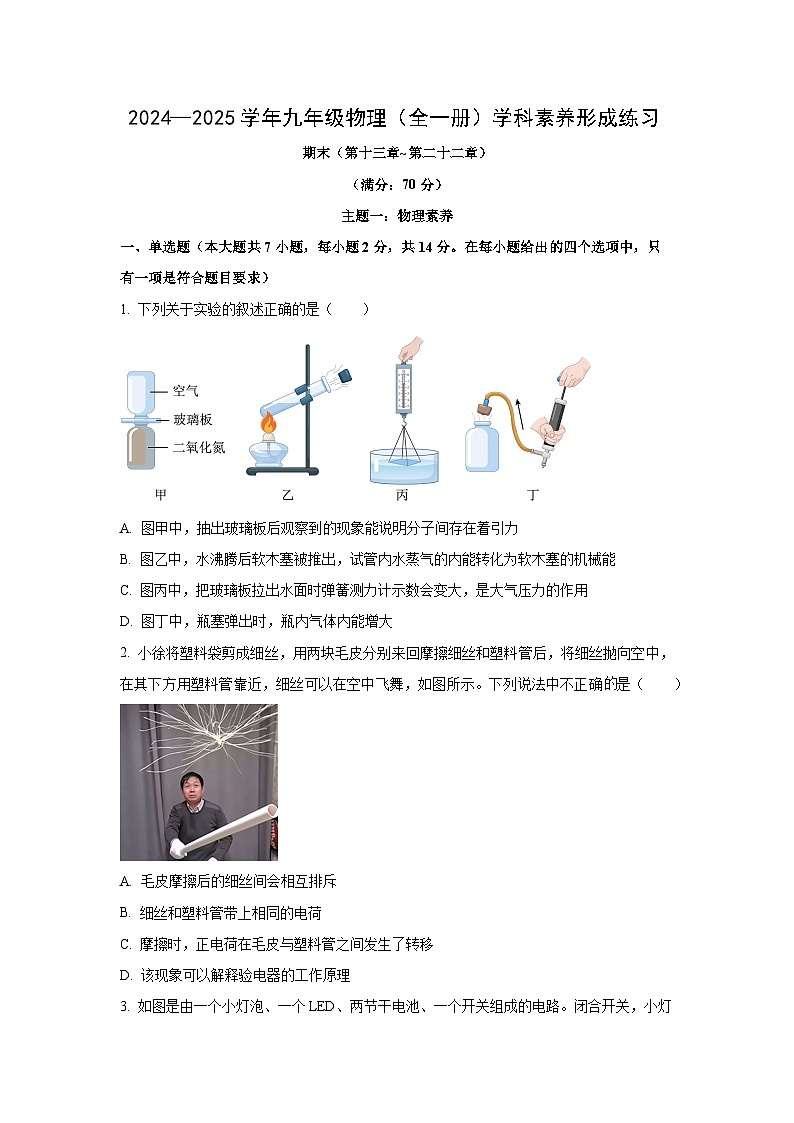

广东省深圳市龙岗区2024-2025学年九年级上学期12月期末物理试卷（学生版）

这是一份广东省深圳市龙岗区2024-2025学年九年级上学期12月期末物理试卷（学生版），共9页。试卷主要包含了单选题，作图题，填空题，计算题，综合分析题等内容，欢迎下载使用。
（满分：70分）
主题一：物理素养
一、单选题（本大题共7小题，每小题2分，共14分。在每小题给出的四个选项中，只有一项是符合题目要求）
1. 下列关于实验的叙述正确的是（ ）
A. 图甲中，抽出玻璃板后观察到的现象能说明分子间存在着引力
B. 图乙中，水沸腾后软木塞被推出，试管内水蒸气的内能转化为软木塞的机械能
C. 图丙中，把玻璃板拉出水面时弹簧测力计示数会变大，是大气压力的作用
D. 图丁中，瓶塞弹出时，瓶内气体内能增大
2. 小徐将塑料袋剪成细丝，用两块毛皮分别来回摩擦细丝和塑料管后，将细丝抛向空中，在其下方用塑料管靠近，细丝可以在空中飞舞，如图所示。下列说法中不正确是（ ）

A. 毛皮摩擦后的细丝间会相互排斥
B. 细丝和塑料管带上相同的电荷
C. 摩擦时，正电荷在毛皮与塑料管之间发生了转移
D. 该现象可以解释验电器的工作原理

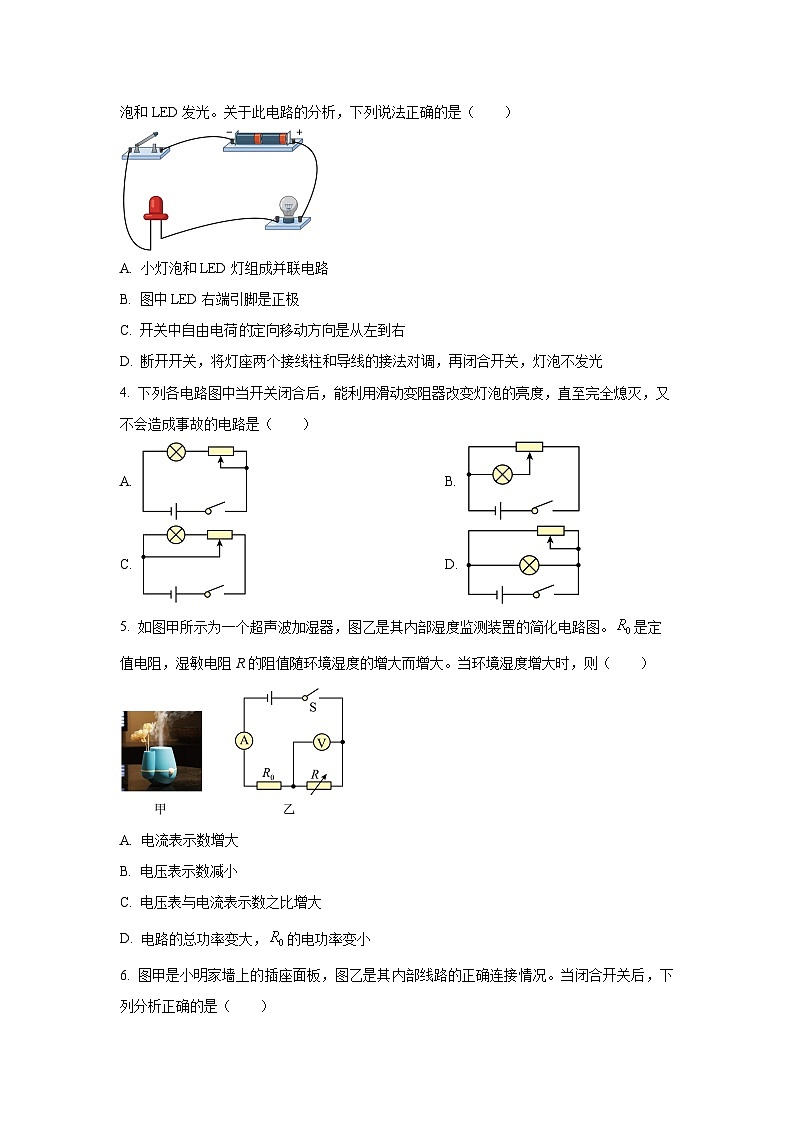

3. 如图是由一个小灯泡、一个LED、两节干电池、一个开关组成的电路。闭合开关，小灯泡和LED发光。关于此电路的分析，下列说法正确的是（ ）
A. 小灯泡和LED灯组成并联电路
B. 图中LED右端引脚是正极
C. 开关中自由电荷定向移动方向是从左到右
D. 断开开关，将灯座两个接线柱和导线的接法对调，再闭合开关，灯泡不发光
4. 下列各电路图中当开关闭合后，能利用滑动变阻器改变灯泡的亮度，直至完全熄灭，又不会造成事故的电路是（ ）
A. B.
C. D.
5. 如图甲所示为一个超声波加湿器，图乙是其内部湿度监测装置的简化电路图。是定值电阻，湿敏电阻R的阻值随环境湿度的增大而增大。当环境湿度增大时，则（ ）
A. 电流表示数增大
B. 电压表示数减小
C. 电压表与电流表示数之比增大
D. 电路的总功率变大，的电功率变小

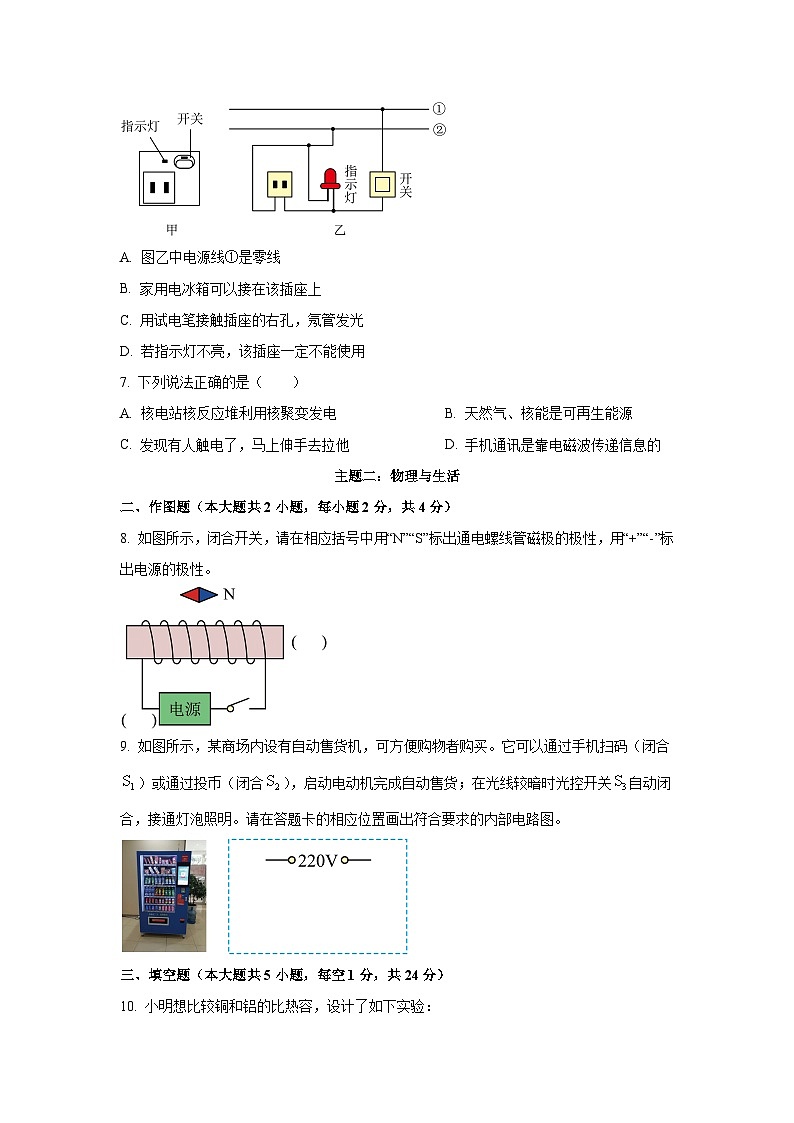

6. 图甲是小明家墙上的插座面板，图乙是其内部线路的正确连接情况。当闭合开关后，下列分析正确的是（ ）
A. 图乙中电源线①是零线
B. 家用电冰箱可以接在该插座上
C. 用试电笔接触插座的右孔，氖管发光
D. 若指示灯不亮，该插座一定不能使用
7. 下列说法正确的是（ ）
A. 核电站核反应堆利用核聚变发电B. 天然气、核能是可再生能源
C. 发现有人触电了，马上伸手去拉他D. 手机通讯是靠电磁波传递信息的
主题二：物理与生活
二、作图题（本大题共2小题，每小题2分，共4分）
8. 如图所示，闭合开关，请在相应括号中用“N”“S”标出通电螺线管磁极的极性，用“+”“-”标出电源的极性。
9. 如图所示，某商场内设有自动售货机，可方便购物者购买。它可以通过手机扫码（闭合）或通过投币（闭合），启动电动机完成自动售货；在光线较暗时光控开关自动闭合，接通灯泡照明。请在答题卡的相应位置画出符合要求的内部电路图。
三、填空题（本大题共5小题，每空1分，共24分）
10. 小明想比较铜和铝的比热容，设计了如下实验：
（1）将质量相等的铜块和铝块放入冰箱，使它们的温度降低到0℃；
（2）取出后，将铜块、铝块再分别放入盛有质量相等、温度都是23℃的水中，并将容器用隔热材料密封，如图所示；
（3）一段时间后温度稳定，同时测量甲、乙两容器中水的温度，分别是20℃和17℃；
（4）对比数据可判断，________的温度变化大，________从水中吸收的热量多，表明________的比热容大。（以上三空均选填“铝”或“铜”）
11. 在如图所示的电路中，电源电压为4.5V保持不变，电压表量程0~3V，电流表量程0~0.6A，滑动变阻器R的规格是“10Ω1A”，灯泡L标有“”字样，若闭合开关S，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化，则电流表的示数变化范围是______，灯泡消耗的最小功率为______W，电路消耗的最大总功率为______。
主题三：物理探究与实践
12. 如图所示是物理课上小明曾经做过的三个实验，请完成以下问题。
（1）在甲、乙、丙三图所示的实验中，通过比较温度计示数的变化量而间接显示物质放热多少的有 _____（选填“甲”、“乙”或“丙”）；
（2）图乙实验中，发现用碎纸片加热的烧杯内水温升高较快，则 _____（选填“能”或“不能”）说明碎纸片的热值大；
（3）图丙实验中，滑动变阻器除了保护电路外，还有一个重要的作用是 _____，为了完成该实验，除图中器材外，还需要的一个重要器材是 _____；
（4）小明想对丙装置进行改装，来探究“物质吸热升温的现象”，他应将下图中 _____（选填“A”、“B”或“C”）烧瓶内的电阻与图丙中烧瓶内的电阻 _____（选填“串联”、“并联”或“串联、并联都可以”）。
13. 小张在用“伏安法”测小灯泡的电阻的实验中，连接了如图甲所示的实物图。
（1）测小灯泡电阻的实验原理是________，闭合开关前，应向________（选填“A”或“”）端调整滑动变阻器的滑片，使电路中的电流在开始测量时最小；
（2）测量过程中，某一次的电流值如图乙所示，则电流值是________A。这时，灯丝突然烧断，则电压表的示数________（选填“变大”“变小”或“不变”）。换相同规格的灯泡，重测的数据如上表格所示，并绘出图像如图丙中的A所示；
（3）依据表格中的数据，小张求出小灯泡电阻的平均值，你同意这种做法吗？________（选填“同意”或“不同意”），说出你的理由：________；
（4）另外一组同学用相同的器材和电路图也做这实验时，由于接线错误，根据测量的数据绘出的图像如图丙中的B所示。你认为错误的原因可能是________。
14. 在做“探究通电螺线管外部的磁场分布”实验中：
（1）闭合开关后，观察到螺线管周围的小磁针发生偏转，说明 ________；
（2）在嵌入螺线管的玻璃板上均匀撒满细铁屑，闭合开关后 ________（填写操作方法），细铁屑的排列如图甲所示；
（3）把小磁针放到螺线管四周不同位置，螺线管通电后记录小磁针 ________极的方向，这个方向就是该点的磁场方向；
（4）在螺线管外部A、B两处放置小磁针，如图丙所示，闭合开关，发现A处小磁针发生偏转，而B处正常的小磁针不偏转，试说明B处小磁针不偏转的可能原因：________；
（5）如果想探究通电螺线管的极性与电流方向的关系，接下来的操作是 ________；并观察小磁针的指向。
主题四：物理应用
四、计算题（本大题共2小题，第15小题6分，第16小题8分，共14分）
15. 如图是某物理兴趣小组，设计的简易坐位体前屈测试仪的简化原理图。在测试中，测试的同学向前推动测试仪的滑块实际上是移动滑动变阻器的滑片，电压表的示数用来反映被测试者的成绩。电源电压恒为6V，电压表量程0~3V，电流表量程0~0.6A，滑动变阻器标有“40Ω 1A”，滑片P每移动1cm，的电阻变化0.5Ω，定值电阻。求：
（1）当滑片P位于最左端时，电流表的示数；
（2）某同学测试时，从最左端推动滑片P向右移动10cm时，电流表和电压表示数；
（3）电路中总电功率的最小值。
16. 图甲是一款紫砂电饭锅，其简化电路如乙图所示，R1和R2是电热丝，通过单独或同时闭合开关实现低温和高温挡切换，低温挡功率为440W，高温挡功率为880W，已知粥的比热容c粥=4.0×103J/(kg·℃)。求：
（1）当电饭锅正常使用时，处于低温挡时的电流；
（2）电热丝R2的阻值；
（3）若不考虑能量损失，正常使用高温挡将2kg的粥从20℃加热到86℃时需要的时间；
（4）若实际正常使用高温挡加热的时间为800s，该电饭锅的加热效率。
五、综合分析题（本大题共2小题，每空1分，共14分）
17. 学习了家庭电路后，小明在家中进行综合实践活动“对家庭用电的调查研究”．
（1）家庭电路中“超负荷”是指家庭用电器的_____过大，这时电路中的_____也跟着过大．小明发现，出现上述情况时，电路中的熔断器或空气开关会自动切断电路．熔断器中的保险丝熔断的原理是电流的_____效应．如图甲是空气开关的原理图，当电路中电流过大时，通电线圈P产生较强的磁性，吸引衔铁Q，弹簧拉动开关，自动切断电路．可见空气开关切断电路则是利用了电流的_____效应；
（2）观察厨房中的电器时，妈妈告诉他，以前电饭锅不用时要将插头从插座上拔下来，既不方便也容易损坏插座．后来电工师傅换了一个如图乙的带开关的插座后，只要拨动下开关就可以断开电了．小明仔细观察了如图示的插座后，很快就在纸上画出了如图丙所示的插座背面接线示意图．则图中最上面的一根线应该是_____（火/零）线，两孔插座与三孔插座是_____联的．
（3）要利用图丁所示的电能表来估测测电饭锅的电功率，小明首先断开家中所有用电器，再将一只电饭煲接入电路正常工作．小明发现电能表的转盘转过24转所需的时间刚好为1min，则这只电饭煲的额定功率是_____W．
18. 认识短路的危害。
【设计实验】
目的：认识短路的危害。
器材：低压电源（直流）、开关、额定电流为的保险丝、额定电压为的灯泡、导线、电流表（演示电流表，0~5A挡）。
【进行实验】
图中，间接上一段保险丝，间接入电流表，其他部分按图所示连接好电路。
（1）当开关闭合时，灯泡________（选填“发光”或“不发光”），电流表________（选填“有”或“无”）示数；
（2）断开开关，在、间接一根粗铜丝，当闭合开关瞬间，你将会观察到________；
A. 电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B. 电流表的指针无示数，保险丝不会熔断
C. 电流表读数稳定不变，灯泡正常发光
D. 电流表读数稳定不变，灯泡不亮
【分析论证】
（3）、间接入铜丝时，灯泡被短路。根据欧姆定律知道，闭合开关的瞬间，线路中的电流很________（选填“大”或“小”），从而造成电流表超过量程而烧坏电流表；同时，通过保险丝和铜丝的电流________，但是保险丝的电阻比铜丝大很多，此时根据可知，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高达到熔点而熔断，这实际是我们学过的电流的________效应。电压
0.5
1.0
1.5
2.0
2.5
3.0
电流
0.10
0.16
0.20
0.23
0.25
0.27
电阻
5.0
63
7.5
8.7
10.0
11.1
平均电阻
8.1
