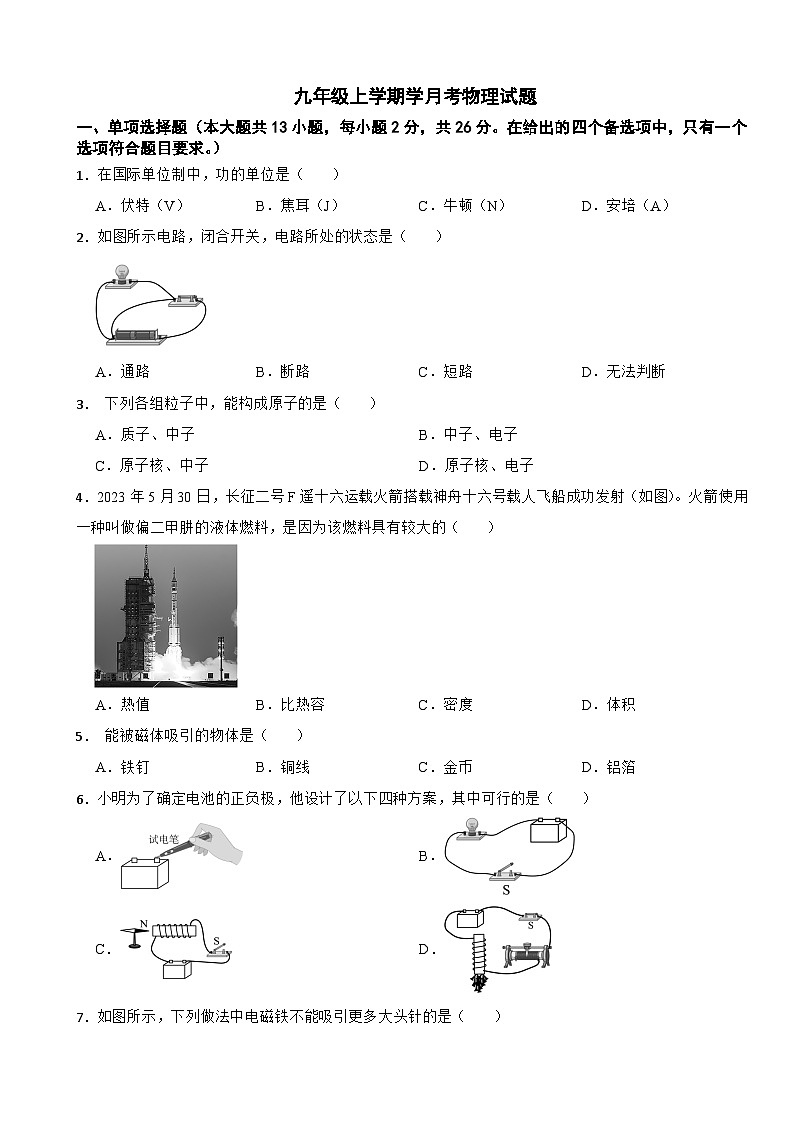

1．在国际单位制中，功的单位是（ ）
A．伏特（V）B．焦耳（J）C．牛顿（N）D．安培（A）
2．如图所示电路，闭合开关，电路所处的状态是（ ）
A．通路B．断路C．短路D．无法判断
3． 下列各组粒子中，能构成原子的是（ ）
A．质子、中子B．中子、电子
C．原子核、中子D．原子核、电子
4．2023年5月30日，长征二号F遥十六运载火箭搭载神舟十六号载人飞船成功发射（如图）。火箭使用一种叫做偏二甲肼的液体燃料，是因为该燃料具有较大的（ ）
A．热值B．比热容C．密度D．体积
5． 能被磁体吸引的物体是（ ）
A．铁钉B．铜线C．金币D．铝箔
6．小明为了确定电池的正负极，他设计了以下四种方案，其中可行的是（ ）
A．B．
C．D．

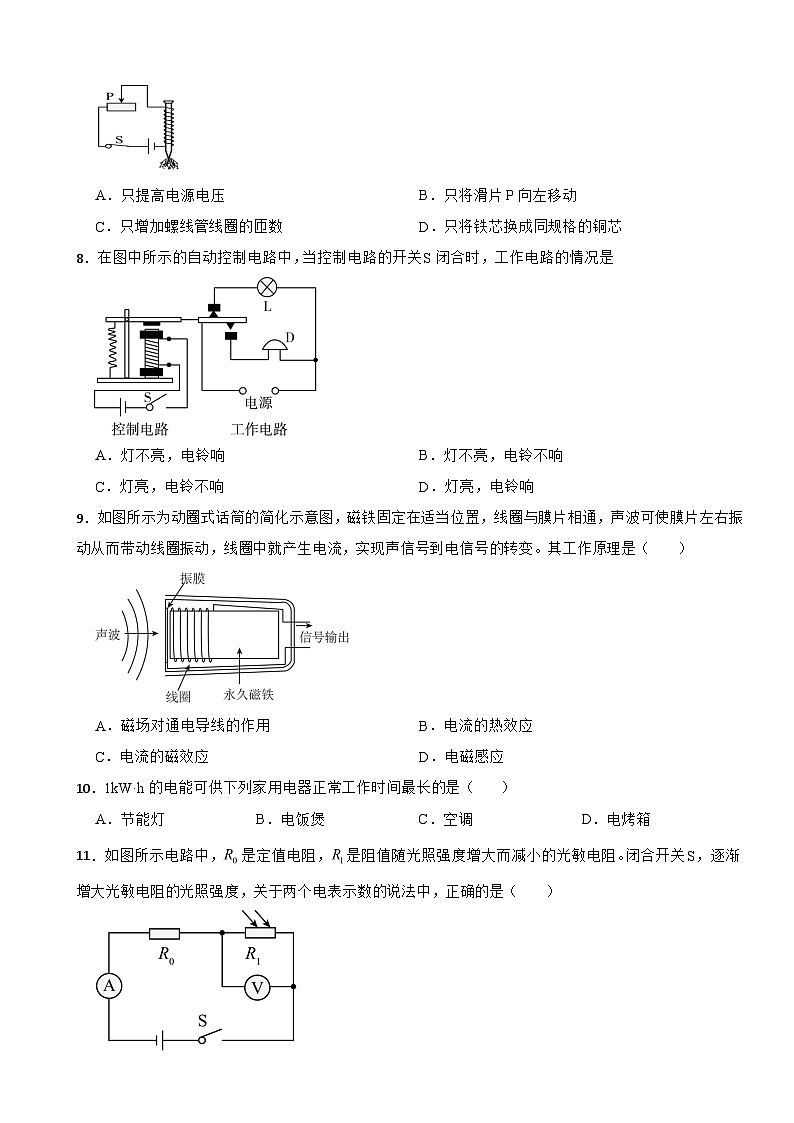

7．如图所示，下列做法中电磁铁不能吸引更多大头针的是（ ）
A．只提高电源电压B．只将滑片P向左移动
C．只增加螺线管线圈的匝数D．只将铁芯换成同规格的铜芯
8．在图中所示的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是
A．灯不亮，电铃响B．灯不亮，电铃不响
C．灯亮，电铃不响D．灯亮，电铃响
9．如图所示为动圈式话筒的简化示意图，磁铁固定在适当位置，线圈与膜片相通，声波可使膜片左右振动从而带动线圈振动，线圈中就产生电流，实现声信号到电信号的转变。其工作原理是（ ）
A．磁场对通电导线的作用B．电流的热效应
C．电流的磁效应D．电磁感应
10．1kW·h的电能可供下列家用电器正常工作时间最长的是（ ）
A．节能灯B．电饭煲C．空调D．电烤箱

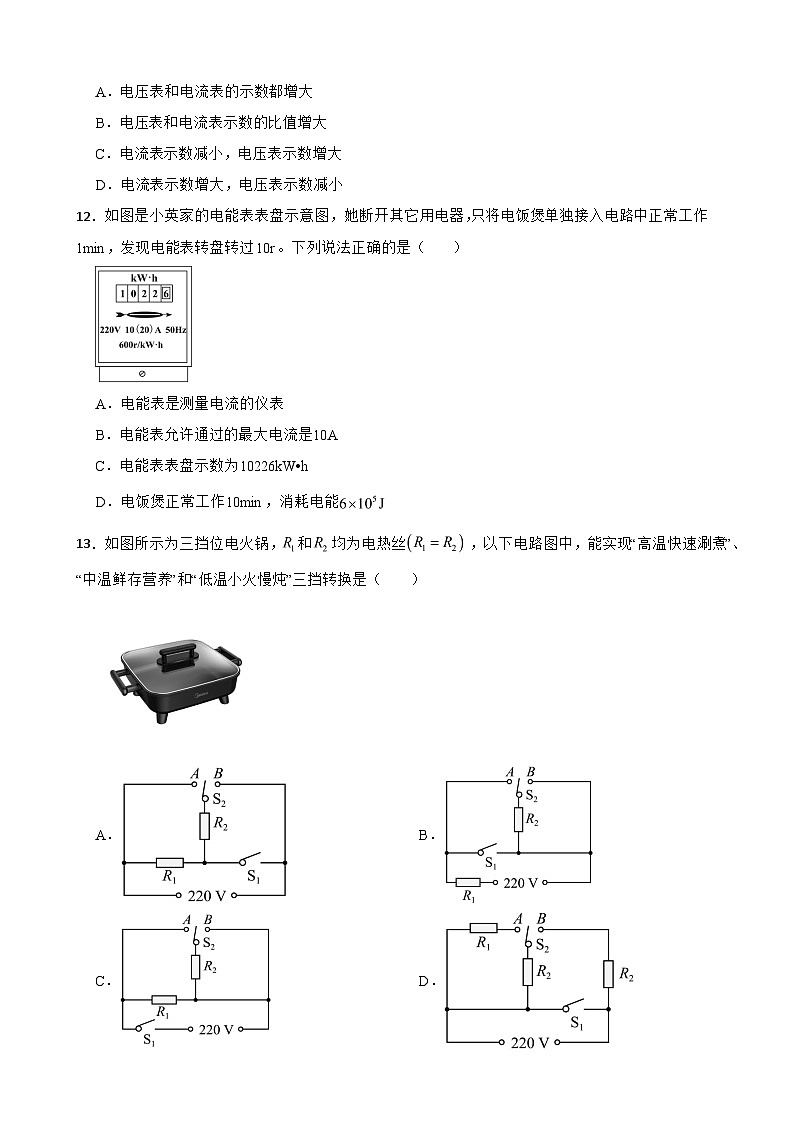

11．如图所示电路中，是定值电阻，是阻值随光照强度增大而减小的光敏电阻。闭合开关S，逐渐增大光敏电阻的光照强度，关于两个电表示数的说法中，正确的是（ ）
A．电压表和电流表的示数都增大
B．电压表和电流表示数的比值增大
C．电流表示数减小，电压表示数增大
D．电流表示数增大，电压表示数减小
12．如图是小英家的电能表表盘示意图，她断开其它用电器，只将电饭煲单独接入电路中正常工作1min，发现电能表转盘转过10r。下列说法正确的是（ ）
A．电能表是测量电流的仪表
B．电能表允许通过的最大电流是10A
C．电能表表盘示数为10226kW•h
D．电饭煲正常工作10min，消耗电能
13．如图所示为三挡位电火锅，和均为电热丝，以下电路图中，能实现“高温快速涮煮”、“中温鲜存营养”和“低温小火慢炖”三挡转换是（ ）
A．B．
C．D．
二、多选题（本大题共小3题，每小题3分，共9分。在给出的四个选项中，有多个选项符合题目要求。全部选对得3分，选对但不全得2分，有选错得0分。请考生用2B铅笔在答题卡上将选定的答案标号涂黑。）
14．1820年，安培在法国科学院的例会上做了一个有趣的实验。如图所示，将螺线管沿东西方向水平悬挂起来，给螺线管通电，下列说法正确的是（ ）
A．通电螺线管B端为N极
B．通电螺线管外部磁场分布与蹄形磁体相似
C．螺线管通电会转动，是因为受到了地磁场的作用
D．螺线管通电会转动，最后停在南北方向上
15．关于家庭电路中的用电知识，下列说法正确的是（ ）
A．电路中的保险丝熔断后，可以用铜丝或铁丝代替
B．控制电灯的开关要连接在火线和电灯之间
C．当发生短路时，电路中电流过大，空气开关自动断开，切断电路
D．用电器金属外壳接地，可预防金属外壳带电对人造成伤害
16．如图甲所示，闭合开关S，调节滑动变阻器的滑片从最右端滑至灯正常发光的位置，电流表示数与两电压表示数的关系图像如图乙所示。则下列说法正确的是（ ）
A．电源电压为5V
B．在此过程中灯泡功率的变化量为1W
C．灯正常发光时滑动变阻器的功率为0.05W
D．灯正常发光时的功率为1.2W
三、填空题（共6小题，满分12分，每小题2分）
17．一节干电池的电压是 V，家庭电路中各用电器之间的连接方式是 （选填“串联”或“并联”）。
18．如图所示，在两个靠得较近的小车上分别放一块磁体，松手后，两个小车将 （选填“靠近”或“远离”），这个现象可用同名磁极相互 （选填“排斥”或“吸引”）来解释。
19．我国北方地区房间中的“暖气”用水作为介质，是因为水的比热容比较 （填“大”或“小”）。冬天用热水袋来暖手，这是通过 的方法来增加手的内能。
20．如图所示，用力将空气压缩引火仪的活塞迅速下压，玻璃筒底部的干棉花冒烟燃烧，压缩过程能量的转化方式是 能转化为 能．
21．家庭电路中总电流如果超过安全值，会由于电流的 效应，导致线路温度过高，容易引发火灾。图中所示电路中电流过大的原因是 。
22．如图，甲、乙为两只相同的电压表或电流表，若断开开关，甲、乙两表示数之比为，消耗的功率为。更换两表种类，闭合开关，两表均有示数，此时与 联，消耗的功率为P2，则 。
四、作图题（共2小题，满分4分，每小题2分）
23．（1）如图所示，根据电流方向，请在虚线框内标出通电螺线管和小磁针静止时的磁极；
（2）如图是某实物连接电路。请根据实物图在方框内画出对应的电路图。
五、实验探究题（共4小题，共25分）
24．为探究三种磁现象，利用如图甲的装置依次完成下列实验：
（1）在ab之间接入灵敏电流计，闭合开关，灵敏电流计指针 （选填A偏转、B不偏转）；保持开关闭合，导体棒 （选填A水平、B上下）运动，灵敏电流计指针偏转，说明在一定条件下可以实现“磁生电”；
（2）断开开关，取下灵敏电流计，在ab之间接入恒流电源。闭合开关，导体棒 （选填A会、B不会）运动，说明“电-动”是通过磁场实现的；
（3）断开开关，移走磁铁，将一枚灵活转动的小磁针置于桌面上，待其静止后，将导体棒平行于小磁针放置，如图乙所示。闭合开关，小磁针 （选填A会、B不会）偏转，说明电流周围 （选填A有、B无）磁场。
25．在“探究电流产生的热量与哪些因素有关”的实验中，提供了如图的实验器材，其中。
实验一：探究电流产生的热量与电阻的关系
（1）请按照图中的电路图将对应实物图连接完整 ；
（2）电路中电阻丝的连接方式是为了控制 ；电阻丝放出热量的多少，通过 来进行判断；
（3）闭合开关，经过一定时间，用电阻丝加热的煤油温度升高了，用电阻丝加热的煤油温度升高了，那么 （选填“大于”，“等于”或“小于”）；
实验二：探究电流产生的热量与电流的关系
（4）闭合开关，移动滑动变阻器的滑动触头，使电路中的电流变成实验一中电流的2倍，且通电时间相同。实验发现：用电阻丝（或）加热的煤油，温度升高量（或） （或）（选填“大于”，“等于”或“小于”），该实验说明电流产生的热量与电流 正比例关系。
26．小华用图1所示的电路探究电流与电压、电阻的关系。电源电压恒为4.5V，阻值为5Ω、10Ω、15Ω、20Ω的定值电阻各一个，滑动变阻器最大阻值为20Ω。
（1）她先用阻值为10Ω的定值电阻探究电流与电压的关系。
①图1电路连接不完整，请用笔画线代替导线将电路连接完整 。
②闭合开关前，应将滑动变阻器的滑片移到最右端，否则，闭合开关时 （填“电流表”或“电压表”）指针的偏转可能超出所用量程。
③闭合开关，移动滑片，记录了如表数据。第5次的电压表和电流表的示数如图2、3所示，请将示数填入表中。
④请在图4中描出表中各组数据对应的点，并根据描出的点画出图像 。
⑤分析表中数据或图像的特点，可得出：电阻一定时，电流与电压成正比。得出此结论的理由是 。
（2）接下来，她用原电路探究电压一定时，电流与电阻的关系。连接好电路，设定定值电阻两端的电压为1.5V，依次替换5Ω、10Ω、15Ω、20Ω的定值电阻进行探究，发现在获得两组数据后无法再进行实验，为了继续使用前面两组数据，利用现有器材完成探究，下列方案可行的是______（填字母代号）。
A．用2节干电池作为电源
B．将设定加在电阻两端的电压调整为2V
C．将5Ω和10Ω的电阻同时串联在开关和滑动变阻器之间
D．将5Ω和15Ω的电阻同时串联在开关和滑动变阻器之间
27．某校物理兴趣小组在课后拓展活动中对一未知电阻进行探究；选用了3V的电源、待测电阻、电阻箱、电压表、开关和导线若干。
（1）连接好如图甲所示的电路后，闭合开关，电压表示数约为3V，无论怎样调节电阻箱，电压表示数几乎不变，其原因可能是 ；
（2）排除故障后，调节电阻箱，电压表示数如图乙所示，则电阻箱两端的电压为 V；此时，电阻箱示数如图丙所示，则电阻箱接入电路的阻值为 Ω，的阻值为 Ω；
（3）同学们交流中发现，电阻箱接入电路的阻值不同，电压表示数不同。当电阻箱接入电路的阻值增大时，电压表示数将 （选填“变大”“变小”或“不变”）；
（4）同学们进行了深入探究，闭合开关，多次调节电阻箱，记录电阻箱接入电路的阻值R和与之对应的电压表示数U，分别算出待测电阻的阻值，求其平均值是为了 ；利用测得的多组数据，描绘出电压U随电阻R的变化关系图像如下图，其中正确的是 。
六、计算题（共3小题，共24分）
28．一辆汽车匀速通过长1500m的隧道用时100s，汽车牵引力的功率恒为。求通过隧道过程中
（1）汽车的速度；
（2）汽车的牵引力；
（3）汽车牵引力做的功。
29．有一种测量压力的测力计，其原理图如图甲所示，电源电压为6V并保持不变。压敏电阻R的阻值与压力F的大小关系如图乙所示，是阻值为400Ω的定值电阻，两端能承受的最大电压为5V，G是由量程很小的电流表改装成的测力显示器。求：
（1）当压敏电阻上所受的压力为0时，测力计显示器的示数；
（2）压敏电阻R的阻值与压力F的函数关系式；
（3）在保证电路安全的前提下，该测力计的最大测量值。
30．在如图所示的路中，电源电压保持不变，电阻R1的阻值为20欧，闭合电键S，两电流表的示数分别为0.8安和0.3安．
（1）求电源电压U．
（2）求通过电阻R2的电流I2．
（3）现用电阻R0替换电阻R1、R2中的一个，替换前后，只有一个电流表的示数发生了变化，且电源的电功率变化了0.6瓦，求电阻R0的阻值．
答案
1．【答案】B
【解析】【解答】在国际单位中，电压的单位是伏特，功的单位的焦耳，力的单位是牛顿，电流的单位是安培，故B符合题意；D不符合题意。
故选B。
【分析】在国际单位中，功的单位是焦耳。
2．【答案】C
【解析】【解答】图中，开关闭合后，导线直接接在电源的两端，电路短路，电源可能被烧坏。故C符合题意，ABD不符合题意。
故选C。
【分析】导线直接连接电源两端，电路发生短路，电源短路会使电源损坏。
3．【答案】D
【解析】【解答】原子由处在中心带正电的原子核和绕原子核旋转的带负电的电子组成，故D选项正确。
故答案为：D。
【分析】了解原子结构即可解答。
4．【答案】A
【解析】【解答】燃料燃烧产生的内能推动火箭升空，内能转化为机械能，质量一定时，燃料的热值越大， 放出的热量越多，在燃烧时，给火箭提供更多的能量，故BCD不符合题意，A符合题意。
故选A。
【分析】根据Q=mq，消耗相同质量的燃料时，燃料的热值越大，放出的热量越大。
5．【答案】A
【解析】【解答】在物理学中，将磁体能够吸引铁、钴、镍等物质的性质叫磁性，成为铁磁性物质，因此能被磁体吸引的物体是铁定，故A正确，而B、C、D错误。
故选A。
【分析】根据磁性的定义分析。
6．【答案】C
【解析】【解答】A．图中，测电笔中有高阻，能辨别家庭电路中的火线和零线，无法辨别电池正负极，故A不符合题意；
B．灯泡的亮灭，能判断电路中是否有电流，而不能判断电流方向，则不能判断电源的正负极，故B不符合题意；
C．通电螺线管的极性与电流方向有关；根据小磁针的指向，判断通电螺线管的磁极位置，利用安培定则，可判断出电流流向，并确定电源的正负极，故C符合题意；
D．通电线圈周围存在磁场，图中，探究的是电磁铁磁性强弱与电流大小的关系，通过吸引铁屑的多少只证明磁性的强弱，无法判断电源的正负极，故D不符合题意。
故选C。
【分析】测电笔不能判断电池的正负极，灯泡亮暗不能判断电流方向，电磁铁吸引铁钉多少，不能反应电流方向；通过小磁针的指针可以判断通电螺线管的磁极位置，结合安培定则能判断电流方向。
7．【答案】D
【解析】【解答】A．图中，增大电源电压，电磁铁中电流变大，磁性增强，可吸引更多的大头针，故A不符合题意；
B．滑片P向左移动，连入的电阻变小，电磁铁的电流变大，磁性增强，可吸引更多的大头针，故B不符合题意；
C．只增加螺线管线圈的匝数，在电流一定时，电磁铁磁性增强，可吸引更多的大头针，故C不符合题意；
D．将铁芯换成铜芯，由于铜不能被磁化，电磁铁磁性将减弱，不能吸引更多大头针，故D符合题意。
故选D。
【分析】增强电磁铁磁性的方法有：增大电流或增加线圈匝数。
8．【答案】A
【解析】【解答】图中，当控制电路的开关S闭合时，电磁铁中有电流，具有磁性，吸引衔铁下落，使动触头与下面电路接通，与上面的电路断开，则电铃工作，电灯不亮，故A正确，BCD错误。
故选A。【分析】电磁铁有电流时，产生磁性，吸引衔铁，工作电路中，接通的电路，用电器可以工作。
9．【答案】D
【解析】【解答】ABCD、动圈式话筒是利用电磁感应原理将声音信号转化为电信号的，当声波使膜片振动时，连接在膜片上的线圈在磁场中做切割磁感线运动，从而产生感应电流，故ABC不符合题意、D符合题意。
故选：D。
【分析】动圈式话筒的工作原理应该与发电机原理相同，都是电磁感应。
10．【答案】A
【解析】【解答】根据，消耗电能相同时，电功率越小，时间越长；节能灯、电饭煲、电视机和电烤箱四个用电器中，节能灯的电功率最小，消耗1kW·h的电能时，节能灯正常工作时间最长，故A符合题意，BCD不符合题意。
故选A。
【分析】根据 ，消耗电能相同时，电功率越小，工作时间越长。
11．【答案】D
【解析】【解答】ACD．图中，、串联，电压表测电压，R1的阻值随光照强度增大而减小，闭合开关S，逐渐增大光敏电阻的光照强度，则阻值变小，则总电阻变小，根据，电流表示数增大，根据，电压增大，R1分压减小，电压表示数减小，故AC错误，D正确；
B．根据，电压表和电流表示数的比值为阻值，电压表和电流表示数的比值减小，故B错误。
故选D。
【分析】在串联电路中，电阻减小，电流变大，减小的电阻分压减小；电压和电流的比值是电阻，根据电阻变化，判断比值的变化。
12．【答案】D
【解析】【解答】A．电能表是用来测量电功的仪表，即消耗电能多少的仪表。故A错误；
B．根据图像，电能表允许通过的最大电流是20A，10A是基本电流，不是最大电流，故B错误；
C．电能表表盘上的示数，单位为kW⋅h；最后一位数字是小数位，示数应为1022.6kW⋅h，故C错误；
D．电饭煲单独接入正常工作1min，电能表转盘转过10r。根据电能表转数规格，电饭煲1min内消耗的电能：，则10min内消耗的电能为1min的10倍，即：
。故D正确。
故选D。
【分析】电能表是测量电功的仪表，窗口示数显示消耗的电能，最后一位是小数位；根据转盘转数，可以计算消耗的电能。
13．【答案】A
【解析】【解答】电路中电压为220V保持不变，根据，电压相等，电阻不同时，电功率也不同，且电阻越大，电功率越小，电阻越小，电功率越大。当两个电阻并联时，电路的电阻最小，电功率最大，为高温挡；当两个电阻串联时，电路中的电阻最大，电功率最小，为低温挡；当只一个电阻接入电路中时，为中温挡。在A电路图中，当S1闭合，S2接A时，R1和R2并联，电路中的总电阻为
，当S1断开，S2接B时，R1和R2串联，电路中的总电阻为
，当S1闭合，S2接B时，R2被短接，R1接入电路，电路总电阻为，分别对应的是高温挡、低温挡和中温挡。A符合题意，
故选 A。
【分析】根据，电压相等，电阻越大，电功率越小，电阻越小，电功率越大，判断不同档位。
14．【答案】C,D
【解析】【解答】A．图中，根据安培定则，通电螺线管的A端为N极，B端为S极，故A错误；
B．图中，通电螺线管外部磁场与条形磁体的磁场相似，故B错误；
C．螺线管通电后产生磁性，与条形磁铁相似，受地磁场的影响，通电螺线管会转动，故C正确；
D．受到地磁场的作用，通电螺线管静止在南北方向上，故D正确。
故选CD。
【分析】通电螺线管相当于条形磁铁，利用安培定则可以判断磁极位置；受到电磁场的作用，通电螺线管静止后指示南北。
15．【答案】B,C,D
【解析】【解答】A 电路中的保险丝应选用熔点较低的材料，才能在电流较大时，自动熔断，所以不可以用铜丝或者铁丝代替，A错误；
B 家庭电路中，开关应接在火线和用电器之间，B正确；
C 空气开关的工作特点就是检测电路中的电流，当电流过大时会自动断开，切断电路，C正确；
D 用电器金属外壳接地，当用电器漏电时，地线将人体短路，可以预防金属外壳对人造成伤害，D正确；
故选BCD。
【分析】本题考查了家庭电路及用电安全；A选项考查保险丝的工作原理，是根据电流的热效应，电流过大时产生热量烧断保险丝保护电路的；BD选项是家庭电路连接时要注意的，开关放在火线和用电器之间，金属外壳需要接地；C选项考查空气开关的工作特点。
16．【答案】B
【解析】【解答】图中，灯与滑动变阻器串联，电压表V1测量灯两端的电压，电压表V2测量滑动变阻器两端电压，滑片从最右端滑至灯正常发光的位置时，滑动变阻器接入阻值减小，电路电流增大，电压表V1的示数增大，V2的示数减小。图乙中，电流与电压上升的曲线是V1示数与电流表示数图像，电流与电压下降的曲线是V2的图像。
A．当滑片在最右端时，阻值最大，电流最小，图乙最小电流为0.1A，V1、V2示数分别为0.5V、4V，则电源电压：U=0.5V+4V=4.5V，故A错误；
BCD．图乙中，当电流为0.3A时，灯泡正常发光，滑动变阻器的电压为1V，则灯正常发光的电压为：，灯正常发光的功率为：
计算滑动变阻器的功率：；
当滑片在最右端时，灯的功率为：，
灯泡功率的变化量为：，故B正确，CD错误。
故选B。
【分析】电路串联，结合电路相等和分压规律，计算电源电压；当电路中电流最大时，灯泡正常发光，结合串联电路分压规律，计算分压；根据P=UI，计算电功率；结合前后电功率的变化，计算电功率的变化量。
17．【答案】1.5；并联
【解析】【解答】一节干电池的电压是1.5V，家庭电路中各用电器之间的连接方式是并联。
【分析】一节干电池的电压是1.5V，家庭电路中各用电器之间互不影响，连接方式为并联。
18．【答案】远离；排斥
【解析】【解答】图中，两磁体靠近的两端均为N极，根据同名磁极互相排斥，松手后，两个磁极相互排斥，小车将相互远离。故第1空填：远离；第2空填：排斥。
【分析】磁极间，同名磁极相互排斥。
19．【答案】大；热传递
【解析】【解答】解：（1）我国北方地区房间中的“暖气”用水作为介质，是因为水的比热容比较大，相同质量的水，在温度变化相同时，其吸收或放出的热量多；（2）冬天用热水袋来暖手，是能量发生了转移，这是通过热传递的方法来增加手的内能。
故答案为：大；热传递。
【分析】比热容是描述物体吸放热能力的一个物理量，相同质量的物体上升或下降相同的温度，比热容大的物体吸收或放出的热量多；热传递可以改变物体的内能，热量向外界传递，物体的内能减小，热量由外界传向物体，物体的内能增加。
20．【答案】机械；内
【解析】【解答】迅速下压空气压缩引火仪的活塞，活塞对气体做功，将机械能转化为内能，内能增大，温度升高，棉花被点燃，燃烧起来．故第1空填：机械；第2空填：内。【分析】做功可以改变物体的内能，对物体做功，物体的内能增加，物体对外做功，物体的内能减小。
21．【答案】热；用电器总功率过大（或“总功率过大”）
【解析】【解答】电流通过导体产生热量，是电流的热效应，根据Q=I2Rt，当电流过大时，线路产生的热量更多，温度过高，容易引发火灾。
在家庭电路中，各用电器是并联的，图中，用电器总功率过大，根据，导致电流过大。故第1空填：热；第2空填：用电器总功率过大。
【分析】电流通过导体会产生热量，用电器的总功率过大，电流过大，产生的热量过多，易引发火灾。
22．【答案】串；9∶2
【解析】【解答】图中，开关断开，甲和乙两表的示数之比为1∶2，两电表都为电流表，两电阻并联，电流表甲测通过R1的电流，乙测R2的电流，根据并联电路的电压特点，两个电阻的电压为电源电压。根据，两个电阻的阻值之比，R1消耗的功率：；
更换两表，则两表都为电压表。闭合开关，两个电阻串联，电压表甲测R2的电压，乙测R1的电压，据串联电路的分压特点有：
则，此时R2消耗的功率：，
则。故第1空填：串；第2空填：9：2。
【分析】根据图像，电压表和所测量的位置串联；各电阻在不同支路上，根据并联电路各支路电流比等于电阻的反比，计算电阻比值；在串联电路中，各电阻的分压比等于电阻比；根据，计算电功率，判断电功率的比值。
23．【答案】（1）
（2）
【解析】【解答】（1）图中，根据安培定则，电流由螺线管的左端流入，右端流出，螺线管的左端为N极，右端为S极，根据同名磁极相互排斥，异名磁极相互吸引，小磁针的右端为N极。作图如下：
（2）实物图中，电源、开关、电动机顺次连接，用元件符号，画出电路图为：
【分析】（1）根据安培定则判断通电螺线管的磁极位置，结合磁极间相互作用，判断小磁针的磁极；
（2）根据实物图，利用各元件画出电路图。
（1）由图示知，电流由螺线管的左端流入，右端流出，据安培定则知，螺线管的左端为N极，右端为S极，据同名磁极相互排斥，异名磁极相互吸引知，小磁针的右端为N极。作图如下：
（2）由实物图知，电流表由电源的左端流出，逐一经开关、电风扇，回到电源负极。带动电风扇转动的是电动机，其元件符号为电动机。作图如下：
24．【答案】B；A；A；A；A
【解析】【解答】（1）图甲中，当ab之间接入灵敏电流计，闭合开关，此时导体静止，没有切割磁感线，则电路中无电流产生，灵敏电流计指针不偏转；开关闭合，当导体在磁场中水平运动时，切割磁感线时，导体中产生感应电流，灵敏电流计指针发生偏转。
（2）当在ab处接入电源，闭合开关，导体中有电流产生，通电导体在磁场中受力的作用，导体棒会运动；
（3）将小磁针放在桌面上，将导体棒平行于小磁针放置，闭合开关，小磁针会受磁场的作用发生偏转，是通电的导体棒产生磁场，可知电流周围存在磁场。
【分析】（1）闭合电路的部分导体，切割磁感线时，电路中产生感应电流，灵敏电流计指针偏转；
（2）导体通电，在磁场中运动，是通电导体在磁场中受到力的作用；
（3）通电导体周围有磁场，使小磁针的指向发生偏转。
25．【答案】（1）
（2）电流相等；温度计的示数变化
（3）大于
（4）大于；不成
【解析】【解答】探究电流产生的热量与哪些因素有关时，
（1）图甲中，两个电阻、滑动变阻器、电流表串联连接，变阻器的接线柱应一上一下接入，滑片向右时，接入电路的阻值变大，变阻器接入左下接线柱，作图如下：
（2）电路中，电阻丝串联，则控制两电阻丝的电流相等；
电阻丝放出热量不同，瓶内的煤油吸收的热量不同，升高的温度不同，通过温度计的示数变化判断电阻丝放出热量的多少。
（3）根据，根据两电阻丝的电流和时间相同，由于，R1放出的热量比R2的大，则Q1>Q2，所以。
（4）移动变阻器的滑片，使电路中的电流变成原来的2倍，电阻和通电时间相同，根据有
，温度升高量（）。
在实验中，电阻及通电时间相同时，电流是原来的2倍时，产生的热量比原来产生的热量的2倍多，电流产生的热量与电流不成正比例关系。
【分析】（1）根据电路图，各元件顺次连接，是串联电路，画出电路图；
（2）各电阻串联，控制电流相等，探究电流产生热量和电阻的关系；通过液体相似热量温度差，反应电流产生热量的多少；
（3）当电流和时间相同时，电阻越大，产生热量越多，被加热液体的温度差越大；
（4）当电阻和时间一定时，电流产生的热量和电流不成正比。
（1）电路图中，两个电阻和滑动变阻器串联连接，电流表测电路中的电流，变阻器的滑动触头向右移动时，它接入电路的阻值变大。在实物图中，变阻器的接线柱应一上一下接入电路，要想滑动触头向右移动，变阻器接入电路的阻值变大，左下接线柱应接入电路，作图如下：
（2）[1]电路中，电阻丝串联连接，则通过两电阻丝的电流相等，所以是为了控制电流相等。
[2]电阻丝放出热量不同，瓶内的煤油吸收的热量不同，升高的温度就不同，所以通过温度计的示数变化判断电阻丝放出热量的多少。
（3）由，且通过两电阻丝的电流相等，在通过时间相同时，据知，R1放出的热量比R2的大，所以。
（4）[1]移动变阻器滑动触头，使电路中的电流变成实验一中电流的2倍，且通电时间相同，对于同一电阻丝，即电流变化过程，电阻保持不变，据有
所以温度升高量（）。
[2]在实验中，电阻及通电时间相同时，电流是原来的2倍时，产生的热量比原来产生的热量的2倍多，所以电流产生的热量与电流不成正比例关系。
26．【答案】（1）；电压表；2.8；0.28；；电压与电流的比为一定值
（2）A；D
【解析】【解答】探究电流与电压、电阻的关系的实验中，
（1）①实验时，电压表和电阻并联，其余元件串联，滑动变阻器应“一上一下”接入电路。图3中，电流表连接小量程，故电路连接如下：
②闭合开关前，滑动变阻器的滑片移到最右端，即阻值最大处，可保护电路；否则电压表超量程；若滑动变阻器接入电路的电阻为0，电流最大，最大为：，小于电流表量程0~0.6A，电流表指针不会超出所用量程。
③根据图2、3，电压表选用小量程，分度值0.1V，其示数为2.8V；电流表选用小量程，分度值0.02A其示数为0.28A。
④根据表中数据，利用描点法，将表中数据描点，画在I-U图像，然后用平滑的线连接，如图：
根据表中数据，电压与电流的比为：，为一定值，可得出∶电阻一定时，电流与电压成正比；
（2）定值电阻R与变阻器串联，电压表测量定值电阻R的电压，电源电压由3节干电池组成，电压为4.5V，定值电阻的电压为1.5V，变阻器的电压为：，
根据串联电路分压特点，则：，
当变阻器接入电路中电阻最大为20Ω时，定值电阻接入电阻最大为：；则定值电阻15Ω、20Ω无法完成实验。
A．若用2节干电池作为电源，则变阻器的电压为：，
则，当定值电阻最大为20Ω时，变阻器需要接入电路中电阻为：，故用2节干电池为电源，可以完成实验，故A符合题意；
B．为了继续使用前面两组数据，实验中要控制定值电阻的电压不变，即不能改变电阻两端的电压，故B不符合题意；
CD．当接入电阻最大为20Ω时，变阻器接入电阻最大为，应在电路中串联一个电阻，电阻的阻值最小为：，故C不符合题意，D符合题意。
故选AD。
【分析】（1）探究电流和电阻关系时，电流表、电阻、变阻器串联，电压表并联在定值电阻两端；闭合开关前，滑片在电阻最大处；根据电压表、电流表量程和指针位置，测量电压和电流；结合数据，在坐标图像中描点作图；当电阻一定时，通过导体的电流和电阻成反比；
（2）探究电流和电阻关系，电压表示数一定；结合定值电阻的最大值和滑动变阻器的最大值，判断是否能完成实验，结合数据，可以计算定值电阻的分压大小和滑动变阻器所需要的最大电阻。
（1）[1]探究电流与电压、电阻的关系的实验中，出电压表外，其余元件串联，电压表并联在定值电阻两端，且滑动变阻器应“一上一下”接入电路。由图3可知，电流表接的是小量程，故电路连接如下：
[2]电源电压恒为4.5V，由图1可知，电压表选用小量程，若闭合开关前，没有将滑动变阻器的滑片移到最右端，即阻值最大处，闭合开关时电压表指针的偏转可能超出所用量程；若滑动变阻器接入电路的电阻为0，此时电路中电流最大，最大为
小于电流表量程0~0.6A，所以电流表指针的集团不会超出所用量程。
[3][4]第5次的电压表和电流表的示数如图2、3所示，电压表选用小量程，分度值0.1V，其示数为2.8V；电流表选用小量程，分度值0.02A其示数为0.28A。
[5]根据表中数据，利用描点法将表中数据一一描画在I—U坐标系中，然后用平滑的线连接，图像如下：
[6]由表中数据可知，电压与电流的比为
为一定值，故可得出∶电阻一定时，电流与电压成正比。
（2）由电路图得，定值电阻R与变阻器串联，电压表测量定值电阻R的电压，电流表测量电路电流。电源电压由3节干电池组成，电压为4.5V，定值电阻的电压为1.5V，变阻器的电压为
由串联电路电流特点与欧姆定律得
当变阻器接入电路中电阻最大为20Ω时，定值电阻接入电阻最大为
则15Ω、20Ω的定值电阻无法完成实验。
A．若用2节干电池作为电源，则变阻器的电压为
由串联电路电流特点与欧姆定律得
当定值电阻接入电路中电阻最大为20Ω时，变阻器需要接入电路中电阻为
故改用2节干电池作为电源可以完成实验，故A符合题意；
B．为了继续使用前面两组数据，实验中要控制定值电阻的电压不变，则不能将设定加在电阻两端的电压调整为2V，故B不符合题意；
CD．当定值电阻接入电路中电阻最大为20Ω时，变阻器接入电阻最大为
则应在电路中串联一个电阻，电阻的阻值最小为
故C不符合题意，D符合题意。
故选AD。
27．【答案】电阻Rx断路；0.5；5；25；变小；减小误差；B
【解析】【解答】（1）闭合开关，电压表示数约为3V，接近电源电压，且无论怎样调节电阻箱，电压表示数几乎不变。说明电压表所测的是电源电压，可能是电阻Rx断路；
（2）图甲中电压表测量电阻Rx两端的电压，由图乙可知电压表选择的量程是0~3V，示数是2.5V，即Ux=2.5V，由串联电路电压的规律U=UR+Ux可知，电阻箱两端的电压为：
UR=U-Ux=3V-2.5V=0.5V，
由图丙可知，电阻箱的阻值为：
R=0×100Ω+0×10Ω+5×1Ω+0×0.1Ω=5Ω
由欧姆定律可知，通过电路的电流为：
的阻值为：
（3）根据串联电路分压的规律，当电源电压一定时，当电阻箱接入电路的阻值增大时，电阻箱两端的电压增大，电阻Rx两端的电压变小，即电压表的示数变小；
（4）实验中，多次测量求平均值，是为了减小误差；
电压表的示数为：
电压表的示数随R的增大而减小，图像不是直线，是曲线，电压表的示数不为零，故选B。
故答案为：（1）电阻Rx断路；（2）0.5，5，25；（3）变小；（4）减小误差，B。
【分析】（1）电源电压是3V，闭合开关，电压表示数约为3V，说明电压表和电源的两极连接，分析故障位置；
（2）根据图乙电压表的量程和分度值得到电压表的示数，根据串联电路电压的规律可知电阻箱两端的电压。由图丙得到电阻箱的阻值，根据欧姆定律得到R的阻值；
（3）当电阻箱接入电路的阻值增大时，由串联分压可知电阻箱两端的电压增大，由串联电路电压的规律可知电压表的示数变化；
（4）测量电阻的阻值求平均值可以减小误差，根据欧姆定律分析电压U随电阻R的变化关系图像。
28．【答案】解：（1）汽车的速度为；
（2）汽车的牵引力为；
（3）汽车牵引力做的功为。
答：（1）汽车的速度为；
（2）汽车的牵引力为；
（3）汽车牵引力做的功为。
【解析】【分析】（1） 一辆汽车匀速通过长1500m的隧道用时100s ，根据速度公式计算汽车的速度；
（2） 汽车牵引力的功率恒为 ，根据P=Fv计算汽车的牵引力；
（3）结合W=Pt计算汽车牵引力做的功。
29．【答案】（1）解：图乙中，当压敏电阻上所受的压力为0时，压敏电阻的阻值，电路的总电阻
电流表的示数：
（2）解：设关系式为，将图像中的两点坐标代入得
①
②
结合①②，解得：，。
故函数表达式为：
（3）解：当两端能承受的最大电压为时，压敏电阻两端的电压
通过的电流：
压敏电阻的阻值
当时，则：
解得，即该测力计的最大测量值550N。
【解析】【分析】（1）根据串联电路电阻规律，计算总电阻，结合，计算电路中的电流；
（2）根据多组压力和电阻关系，计算电阻和压力间的表达式；
（3）根据串联电路电压规律，计算分压；根据，计算电流；利用，计算电阻，判断压力大小。
（1）由图乙可知当压敏电阻上所受的压力为0时，压敏电阻的阻值，电路的总电阻
电流表的示数
（2）设关系式为，将图像中的两点坐标代入得
①
②
①②构成方程组解得：，。故函数表达式为
（3）当两端能承受的最大电压为时，压敏电阻两端的电压
通过的电流
压敏电阻的阻值
当时，则
解得，即该测力计的最大测量值550N。
30．【答案】解：由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A测干路电流，
（1）因并联电路中干路电流等于各支路电流之和，所以，电流表A的示数为0.8A，电流表A1的示数为0.3A，因并联电路中各支路两端的电压相等，根据I＝，电源的电压：
U=I1R1=0.3A×20Ω=6V，
（2）根据并联电路电流规律，计算通过电阻R2的电流：I2＝I−I1＝0.8A−0.3A＝0.5A；
（3）并联电路各支路独立工作、互不影响，因替换前后，只有一个电流表的示数发生了变化，所以，电阻R0替换的是电阻R2，电流表示数发生变化的是干路电流表A，否则两电流表的示数均发生变化，电源电压的电功率变化了0.6W，由P＝UI得， 故替换后，干路电流表变化了：，A的示数为I'=0.7A或I″=0.9A，则通过R0的电流为：
I01=I'−I1=0.7A−0.3A=0.4A或I02=I''−I1=0.9A−0.3A=0.6A，
R0的阻值：，或
由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A测干路电流．
【解析】【分析】（1）根据并联电路的电压特点和欧姆定律求出电源的电压，根据并联电路的电流特点，计算通过电阻R2的电流；
（2）根据并联电路电流规律，计算通过R0的电流；
（3）根据“替换前后，只有一个电流表的示数发生了变化”确定替换的电阻，利用欧姆定律，计算R0的阻值。实验次数
1
2
3
4
5
电压U/V
1.6
2.0
2.2
2.4

电流I/A
0.16
0.20
0.22
0.24
