广西河池市2026年九年级上学期期末检测物理试题附答案

这是一份广西河池市2026年九年级上学期期末检测物理试题附答案，共20页。试卷主要包含了作图题请在答题卡上作答，实验探究题请在答题卡上作答，计算题等内容，欢迎下载使用。

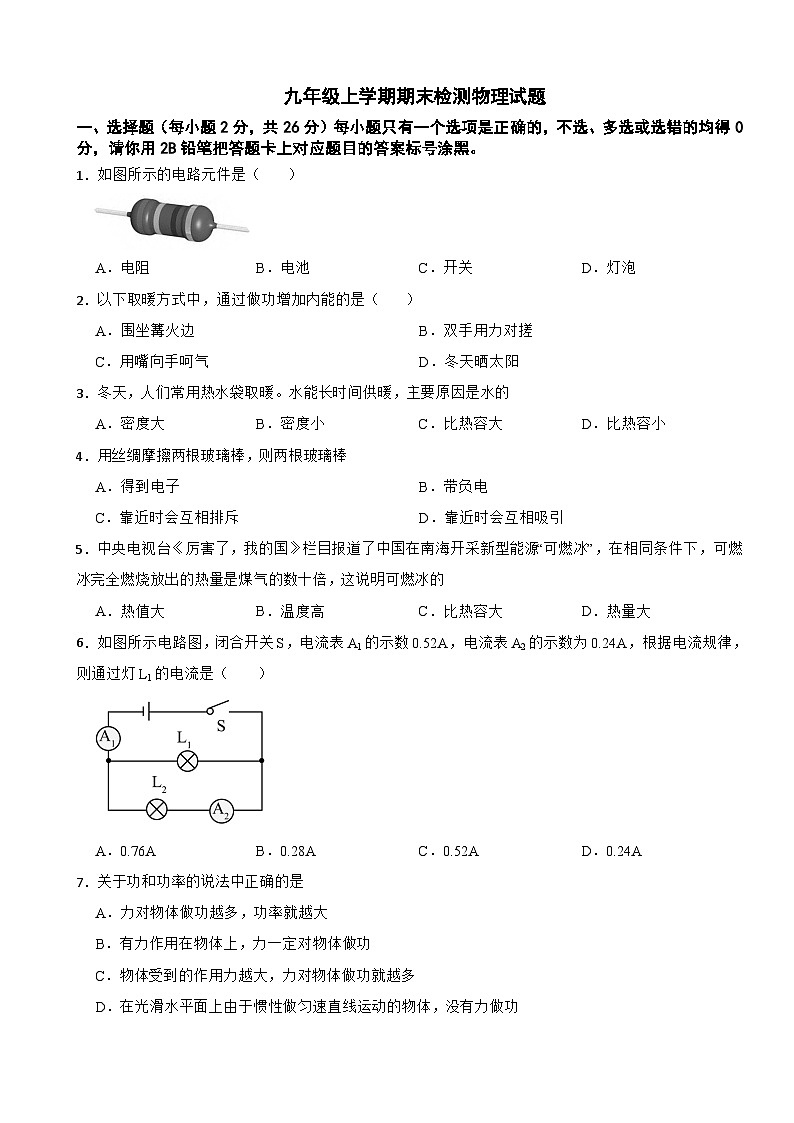

1．如图所示的电路元件是（ ）
A．电阻B．电池C．开关D．灯泡
2．以下取暖方式中，通过做功增加内能的是（ ）
A．围坐篝火边B．双手用力对搓
C．用嘴向手呵气D．冬天晒太阳
3．冬天，人们常用热水袋取暖。水能长时间供暖，主要原因是水的
A．密度大B．密度小C．比热容大D．比热容小
4．用丝绸摩擦两根玻璃棒，则两根玻璃棒
A．得到电子B．带负电
C．靠近时会互相排斥D．靠近时会互相吸引
5．中央电视台《厉害了，我的国》栏目报道了中国在南海开采新型能源“可燃冰”，在相同条件下，可燃冰完全燃烧放出的热量是煤气的数十倍，这说明可燃冰的
A．热值大B．温度高C．比热容大D．热量大
6．如图所示电路图，闭合开关S，电流表A1的示数0.52A，电流表A2的示数为0.24A，根据电流规律，则通过灯L1的电流是（ ）
A．0.76AB．0.28AC．0.52AD．0.24A
7．关于功和功率的说法中正确的是
A．力对物体做功越多，功率就越大
B．有力作用在物体上，力一定对物体做功
C．物体受到的作用力越大，力对物体做功就越多
D．在光滑水平面上由于惯性做匀速直线运动的物体，没有力做功

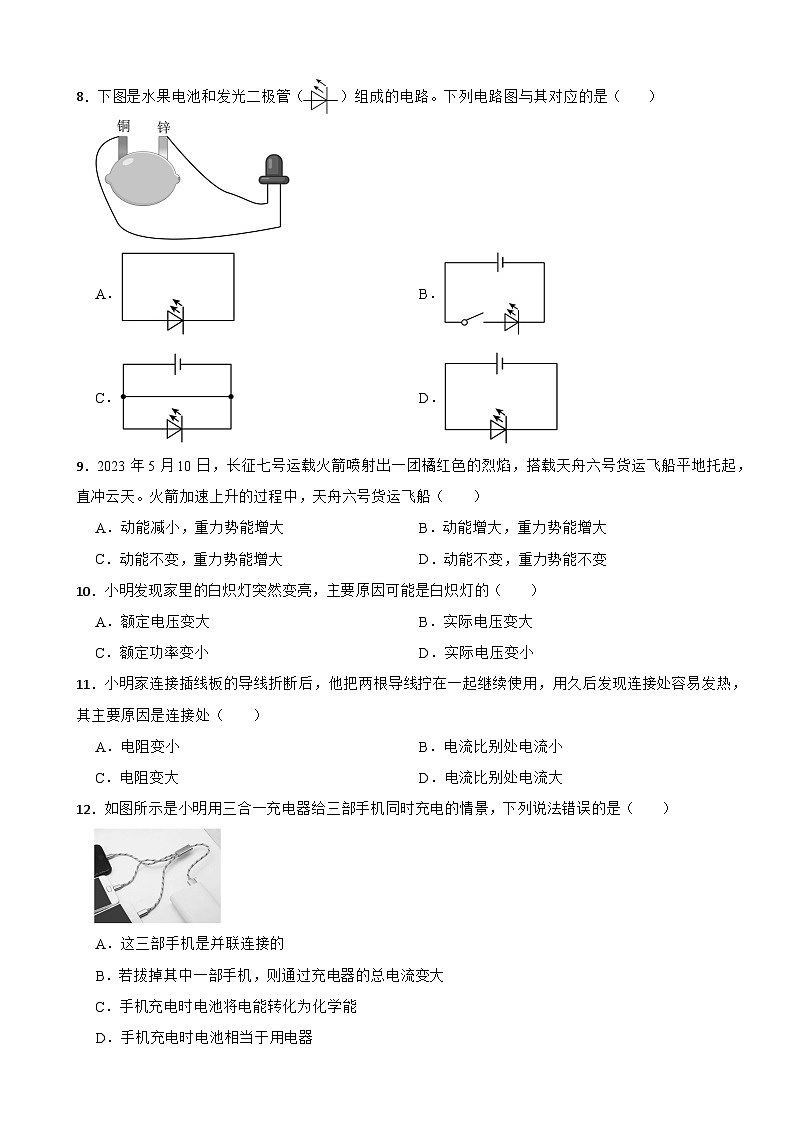

8．下图是水果电池和发光二极管（）组成的电路。下列电路图与其对应的是（ ）
A．B．
C．D．
9．2023年5月10日，长征七号运载火箭喷射出一团橘红色的烈焰，搭载天舟六号货运飞船平地托起，直冲云天。火箭加速上升的过程中，天舟六号货运飞船（ ）
A．动能减小，重力势能增大B．动能增大，重力势能增大
C．动能不变，重力势能增大D．动能不变，重力势能不变
10．小明发现家里的白炽灯突然变亮，主要原因可能是白炽灯的（ ）
A．额定电压变大B．实际电压变大
C．额定功率变小D．实际电压变小
11．小明家连接插线板的导线折断后，他把两根导线拧在一起继续使用，用久后发现连接处容易发热，其主要原因是连接处（ ）
A．电阻变小B．电流比别处电流小
C．电阻变大D．电流比别处电流大
12．如图所示是小明用三合一充电器给三部手机同时充电的情景，下列说法错误的是（ ）
A．这三部手机是并联连接的
B．若拔掉其中一部手机，则通过充电器的总电流变大
C．手机充电时电池将电能转化为化学能
D．手机充电时电池相当于用电器

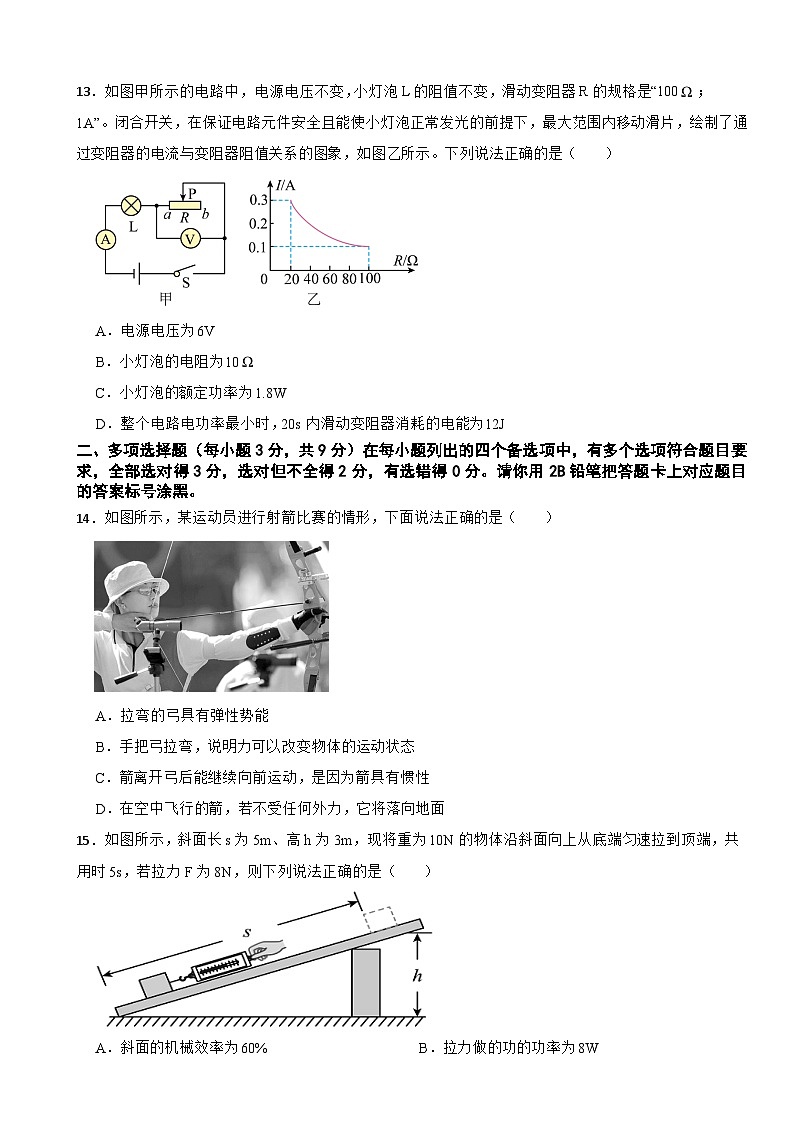

13．如图甲所示的电路中，电源电压不变，小灯泡L的阻值不变，滑动变阻器R的规格是“100；1A”。闭合开关，在保证电路元件安全且能使小灯泡正常发光的前提下，最大范围内移动滑片，绘制了通过变阻器的电流与变阻器阻值关系的图象，如图乙所示。下列说法正确的是（ ）
A．电源电压为6V
B．小灯泡的电阻为10
C．小灯泡的额定功率为1.8W
D．整个电路电功率最小时，20s内滑动变阻器消耗的电能为12J
二、多项选择题（每小题3分，共9分）在每小题列出的四个备选项中，有多个选项符合题目要求，全部选对得3分，选对但不全得2分，有选错得0分。请你用2B铅笔把答题卡上对应题目的答案标号涂黑。
14．如图所示，某运动员进行射箭比赛的情形，下面说法正确的是（ ）
A．拉弯的弓具有弹性势能
B．手把弓拉弯，说明力可以改变物体的运动状态
C．箭离开弓后能继续向前运动，是因为箭具有惯性
D．在空中飞行的箭，若不受任何外力，它将落向地面
15．如图所示，斜面长s为5m、高h为3m，现将重为10N的物体沿斜面向上从底端匀速拉到顶端，共用时5s，若拉力F为8N，则下列说法正确的是（ ）
A．斜面的机械效率为60%B．拉力做的功的功率为8W
C．物体的移动速度为1m/sD．物体所受的摩擦力等于5N
16．小明用标有“12V 60W”的汽车灯甲和标有“24V 30W”的汽车灯乙做实验。关于这两个汽车灯的比较，下列说法中正确的是（ ）
A．甲灯的额定功率一定大于乙灯的额定功率
B．甲灯的实际功率一定大于乙灯的实际功率
C．甲灯和乙灯均正常工作时，甲灯消耗的电能一定比乙灯少
D．甲灯和乙灯均正常工作，且消耗相同的电能时，甲灯工作的时间比乙灯短
三、填空题（每空1分，共12分）请将答案写在答题卡上，不要求写出计算过程。
17．我国家庭电路的电压是 V；天峨县六排镇大桥两边的路灯是 联。
18．人们常用热水袋取暖，这是用 的方式改变物体的内能。用水取暖的过程中，水的内能不断 （选填“增大”“减小”或“不变”）。
19．2023年5月30日，搭载神舟十六号载人飞船的长征二号F遥十六运载火箭发射成功。火箭升空时，燃料燃烧释放的内能转化为 能，散失的能量越少，发动机效率越 （选填“高”或“低”）。
20．教室里的电风扇叶片上有不少灰尘，这是因为风扇叶片转动时与空气 起电，带电体具有 的性质，所以灰尘容易附着在风扇叶片上。
21．物业工作人员来王明家收电费，他观察到王明家电能表的情况如图所示，然后从记录本上查出上月电能表的示数是811.6kW·h，则王明家本月消耗的电能为 kW·h；当王明家只有一盏电灯单独工作时，3min内转盘正好转过5圈，则该灯泡的功率为 W。
22．旋转式变阻器（如图所示）与滑动变阻器相比，外形不同，但原理都是通过改变接入电路导体的 （选填“长度”、“材料”或“横截面积”）来改变其接电路的电阻。若图中旋转式变阻器的A、B两接线柱连入电路，当转轴顺时针旋转时，它连入电路的电阻将 （选填“变大”、“变小”或“不变”）。
四、作图题（23题每小题2分，共4分）请在答题卡上作答。
23．（1）如图所示请你请以笔画线代替导线完成电路连接，要求开关S闭合后，滑动变阻器的滑片P向右移动时，电流表的示数变大。
（2）如图所示的电蚊拍，具有灭蚊和照明等功能，当开关S1闭合，S2断开时，只有灭蚊网起到灭蚊的作用；当S1断开、S2闭合时，电蚊拍均不工作；当S1、S2都闭合时，灭蚊网和灯同时起到灭蚊和照明的作用，请在答题卡虚线框内画出符合实际的电路图。
五、实验探究题（24题5分，25题6分，26题7分，27题7分，共25分）请在答题卡上作答。
24．如图所示是探究“物体动能的大小与哪些因素有关”的实验示意图。
（1）该实验探究的是 （选填“小球”或“木块”）的动能，其动能的大小是通过 来反映的；这样的探究方法称为 法；
（2）让不同小球从斜面的同一高度由静止滚下，推动木块做功，目的是为了探究动能的大小与 的关系；
（3）若要探究动能与速度的关系，则需将相同质量的小球从斜面 （选填“相同”或“不同”）高度由静止滚下。
25．小明用相同的酒精灯分别给水和煤油加热（如图甲），探究水和煤油的吸热能力。
（1）本实验需要用到天平这一测量工具，目的是 ；
（2）加热10min，水的温度如图乙所示为 ℃；水沸腾前，在给水加热的过程中（水的质量不变），水的内能 （选填“增加”“不变”或“降低”）；
（3）根据记录的实验数据，小明绘制了如图丙所示的温度和时间关系图象，由图象可知 吸热能力强；
（4）由图丙所示的温度和时间关系图象可知，水的沸点是 ℃，这是因为此时的大气压 （选填“大于”“等于”或“小于”）标准大气压。
26．如图为伏安法测电阻的电路图，电源电压为6V。
（1）连接电路时，应将开关处于 （选填“闭合”或“断开”）状态；闭合开关前应将滑动变阻器的滑片处于阻值 的位置；
（2）如果实验操作中出现：电流表有示数，电压表示数为0的现象，其故障可能是 ；
A.电压表的量程选小了 B.电流表的正、负接线柱接反
C.电阻Rx发生了短路 D.把滑动变阻器下端两接线柱连入电路
（3）电路连接正确后，闭合开关，将滑片P向左移动时，变阻器接入电路的阻值将 ，电压表示数将 （选填“变大”、“变小”或“不变”）；
（4）实验过程中，两电表的示数如图乙、丙所示，则测得的Rx= Ω；
（5）小明认为只测一组数据得到Rx的大小是不妥的，原因是 。
27．测量小灯泡额定功率实验的器材如下：待测小灯泡（额定电压为2.5V）、电源（电压不变）、电流表（0~0.6A、0~3A）、电压表（0~3V、0~15V）、滑动变阻器、开关各一只，导线若干。
（1）如图甲，是小李连接的电路，该电路存在连接错误，如果闭合开关，电流表 示数，电压表 示数（均选填“有”或“无”）；
（2）当闭合开关前，发现电流表指针出现了图乙所示情况，存在的问题是： ；
（3）小李按图甲的电路，只改动其中一根导线，就将电路连接正确，闭合开关，无论怎样移动滑动变阻器的滑片，发现小灯泡都不亮、电流表无示数、电压表示数接近3V，若电路中只有一处有故障，则故障可能是 ；
（4）排除故障后，继续进行实验，闭合开关发现电压表示数为2V。为测量小灯泡的额定功率，小李应向 （选填“左”或“右”）移动滑动变阻器的滑片，直至电压表的示数为 V时，读出电流表示数如图丙所示，则小灯泡的额定功率为 W。
六、计算题（28题6分，29题8分，30题10分，共24分）解答时能列出合理的式子、计算结果正确、结果带有单位的可给满分。请将解答过程写在答题卡上）
28．一艘货轮在长江某河段行驶，50s内匀速通过200m的路程，其牵引力为5×105N，求：
（1）货轮行驶的速度；
（2）牵引力做的功；
（3）牵引力的功率。
29．某课外活动小组设计了一个用电压表的变化来反映环境温度变化的电路．如图甲所示，电源电压不变，定值电阻R＝20 Ω，R1是热敏电阻，其阻值随温度变化的图象如图乙所示，闭合开关S后，
甲 乙
(1)当环境温度为20 ℃时，电压表示数为2 V，电源电压多大？此时R1的电功率是多少？
(2)如果将R、R1并联在该电路两端，当干路电流为0.5 A时，环境温度是多少？
30．近年冬天，越来越多的人们在使用电热桌垫，如图甲所示是爸爸为小明购买的电热垫。桌垫材质为亲肤硅胶，小明想知道电热桌垫的电热原理，他查看说明书后发现：该电热桌垫电路图如图乙所示，由12V电源供电，电功率在安全用电规定的30W~80W范围内，发热部分由两根电热丝组成，设计高温、低温两挡，R1、R2的阻值分别为6Ω、4Ω，旋钮开关S可置于“1和2”、“2和3”或“3和4”接线柱。某次使用时，将其调至高温模式，工作2min后，桌垫的温度升高了15℃（不考虑温度的变化对电阻的影响）。
（1）低温挡加热的功率；
（2）高温挡加热时，整个电路在2min内消耗的电能是多少焦？
（3）已知电热桌垫的质量为0.12kg，电热桌垫处于高温模式时的加热效率是多少？[硅胶的比热容为2×103J/（kg·℃）]
答案
1．【答案】A
【解析】【解答】解：由图可知，上面有不同颜色的环形条纹，电路元件为电阻。故A符合题意，BCD不符合题意。
故选：A。
【分析】从生活常识中进行分析即可。
2．【答案】B
【解析】【解答】 解：围坐篝火边、用嘴向手“哈气”、冬天晒太阳都属于能量的转移，不是转化，都属于热传递改变物体内能；而双手用力对搓，手会感到暖和，属于做功改变内能，故B符合题意。
故选：B。
【分析】做功和热传递都能改变物体的内能。做功改变内能属于能量的转化，而热传递改变内能属于能量的转移。
3．【答案】C
【解析】【解答】 主要原因是水的比热容大，C正确，ABD错误
综上选C
【分析】根据比热容的应用判识选项
比热容的应用：水的比热容较大，用水做冷却剂、保温计
4．【答案】C
【解析】【解答】 用丝绸摩擦两根玻璃棒，则两根玻璃棒 失去电子为正电，AB错误，两根玻璃棒带同种电荷，根据同性电荷相互排斥判识选项，C正确，D错误
综上选C
【分析】根据摩擦起电、电荷作用规律判识选项
摩擦起电的实质为电子的转移，物体失去电子带正电，物体得到电子带负电，如两种电荷：丝绸摩擦玻璃棒，玻璃棒带正电（失去电子）；橡胶棒摩擦毛皮，橡胶棒带负电（得到电子）
电荷间的作用规律为：同性电荷相互排斥、异性电荷相互吸引，吸引细小物质
5．【答案】A
【解析】【解答】可燃冰完全燃烧释放的热量是热值的定义，A正确，BCD错误
综上选A
【分析】根据热值的定义判识选项
热值：单位质量物质完全燃烧释放的热量为热值，计算公式q=Q/m
6．【答案】B
【解析】【解答】由图可知，灯L1和L2并联，电流表A1测干路电流，电流为0.52A，A2测L2的电流，电流为0.24A，根据并联电路电流规律计算可知，故B正确，ACD错误。
故选B。
【分析】并联电路规律：并联电路电压相等、支路电流之和为干路电流。
7．【答案】D
【解析】【解答】A、功率是表征做功快慢的物理量，A错误
B、 有力作用在物体上，且物体沿着力的方向发生位移，力一定对物体做功 ，B错误
C、 物体受到的作用力越大，且物体沿着力的方向发生位移越大，力对物体做功就越多 ，C错误
D、 在光滑水平面上由于惯性做匀速直线运动的物体，没有力做功 ，D正确
综上选D
【分析】根据做功的定义、功率的计算判识选项
1、做功：当一个力作用于物体并使其在力的方向上移动一段距离时，这个力就对物体做了功，物体受到的作用力越大，且物体沿着力的方向发生位移越大，力对物体做功就越多
2、功率：单位时间内做功的多少，计算公式为P=W/t，表征的是做功的快慢
8．【答案】D
【解析】【解答】据图可知，水果电池相当于电源，电路中只有二极管，五开关，所以D正确，ABC错误；
综上选D。【分析】完整的电路包括电源（提供电压）；导线，开关（控制电路通断）；用电器（消耗电能）。
9．【答案】B
【解析】【解答】火箭加速上升的过程中，质量不变，速度变大，动能增大，高度增加，重力势能增大，故B正确，ACD错误；
故答案为B。
【分析】动能影响因素：质量和速度；
重力势能影响因素：质量和高度。
10．【答案】B
【解析】【解答】A、小灯泡的额定电压是不会变化的，故A错误。
B、实际功率决定灯泡的亮暗，灯泡变亮说明实际功率变大，即实际电压变大，故B正确。
C、额定功率时定值，不会变化，故C错误。
D、小灯泡变亮是由于实际电压变大引起的，故D错误。
故答案为：B
【分析】实际功率决定灯泡的亮暗，小灯泡变亮，说明实际功率变大，而实际功率变大是由实际电压引起的。
11．【答案】C
【解析】【解答】A、C、由焦耳定律Q=I2Rt知，电流一样，时间一样，连接处容易发热，所以连接处的电阻较大，故C正确，A错误。
B、D、连接处与其它地方是串联，电流是一样的，故BD错误。
故答案为：C
【分析】连接处的电流和时间都与其它地方一样，比其它地方发热，说明连接处的电阻较大。
12．【答案】B
【解析】【解答】A．用三合一充电器给三部手机充电，手机互不影响，属于并联，故A正确，不符合题意；
B．若拔掉其中一部手机，该支路电流为0，根据干路电流规律计算可知总电流将变小，故B错误，符合题意；
C．当充电器与手机相连时，充电器提供电压，电池将电能转化为化学能储存，故C正确，不符合题意；
D．给手机充电时，手机消耗电能，相当于用电器，故D正确，不符合题意。
故选B。
【分析】1、电路的串并联：串联：电路元件首位相连，用电器相互干扰，并联：电路元件首首相连，用电器互不干扰，开关在干路上控制整个电路的通断，开关在支路上控制单个支路的通断；家庭、公共场所的电路为并联电路；
2、完整的电路包括电源（提供电压）；导线，开关（控制电路通断）；用电器（消耗电能）。
13．【答案】C
【解析】【解答】据图可知，灯泡和电阻串联，电压表测量变阻器的电压。
AB．当滑动变阻器接入电路的电阻为20Ω时，通过电阻的电流为0.3A，当滑动变阻器接入电路的电阻为100Ω时，通过电阻的电流为0.1A，根据欧姆定律可列
，联列解得RL=20Ω，U电=12V，故AB错误；
C．由题意可得，小灯泡的额定电流为0.3A，此时灯泡额定电压为U额=U电-U=12V-6V=6V，根据P=UI计算可知小灯泡的额定功率为P额=U额I额=6V×0.3A=1.8W，故C正确；
D．当电流最小时，根据P=UI计算可知此时功率最小，20s内滑动变阻器消耗的电能为W=I2Rt=(0.1A)2×100Ω×20s=20J，故D错误。
故选C。
【分析】1、电功的计算：公式为W=UIt，
2、串联电路的电路规律：串联电路，电流处处相等，电源的电压为用电器电压之和，总电阻为用电器电阻之和，
3、电压表与待测用电器并联测量电压，电流表串联测量用电器电流，根据欧姆定律U=IR计算用电器的电流和电阻以及电压。
14．【答案】A,C
【解析】【解答】 解：A、被拉弯的弓发生形变，故具有弹性势能，说法正确；
B、手把弓拉弯，弓的形状发生改变，故说明力能使物体发生形变，说法不正确；
C、射箭时，箭离开弓后仍然向前运动是因为箭具有惯性，说法正确；
D、在空中飞行的箭，若所受的力全部消失，由牛顿第一定律可知，箭将做匀速直线运动，说法错误；
故选：AC。
【分析】 （1）物体由于发生弹性形变而具有的能称为弹性势能；
（2）力的作用效果有两个，即力可以改变物体的形状，也可以改变物体的运动状态；
（3）一切物体都具有保持原来运动状态不变的性质，叫惯性；
（4）力是改变物体的运动状态的原因，如果没有力物体就会保持它的原来的运动状态．
15．【答案】B,C
【解析】【解答】 解：A．拉力做的功为总功，即总功W总=Fs=8N×5m=40J
克服物体重力做的功为有用功，即做的有用功W有=Gh=10N×3m=30J
根据效率公式可知斜面的机械效率，故A错误；
B．由功率公式可知拉力做功功率，故B正确；
C．路程和时间已知，则物体的移动速度为，故C正确；
D．额外功等于总功减去有用功，拉力做的额外功W额=W总-W有=40J-30J=10J
由W额=fs可得摩擦力，故D错误。
故选：BC。
【分析】 （1）根据W总=Fs求出拉力做的总功，利用W有=Gh求出拉力做的有用功，根据求出斜面的机械效率；
（2）根据求出拉力做的功的功率；
（3）根据求出物体的移动速度；
（4）根据W总=W有+W额求出额外功，利用W额=fs求出物体所受的摩擦力。
16．【答案】A,D
【解析】【解答】 解：A．甲灯泡的额定功率为60W，乙灯泡的额定功率为30W，则的额定功率甲灯的大，故A正确；
B．没有指出两灯的实际电压，所以不能确定甲灯的实际功率和乙灯的实际功率之间的关系，故B错误；
C．由于通电时间未知，所以无法比较两者消耗的电能关系，故C错误；
D．消耗相同的电能，甲灯和乙灯均正常工作，甲的实际功率大于乙的实际功率，由可知，甲灯工作的时间比乙灯短，故D正确。
故选：AD。
【分析】 （1）由灯泡的铭牌可知它们的额定功率，然后比较两者的大小；
（2）灯泡正常发光时的功率和额定功率相等，根据W=Pt比较两者消耗的电能关系。
17．【答案】220；并
【解析】【解答】解：我国家庭电压为220V。
大桥两边的路灯在工作时互不影响，可以独立工作，因此是并联的。
故答案为：220；并。
【分析】我国家庭电路电压是220V；
电路元件首首相连，尾尾相连，电流由多条路径的连接方式是并联，并联的各电路元件互不影响，能独立工作。
18．【答案】热传递；减小
【解析】【解答】用热水袋取暖时，人从热水袋吸收热量，通过热传递的方式改变人的内能。此时水的内能减小、温度降低。
【分析】热传递是热量从温度高的物体传到温度低的物体，或者从物体的高温部分传到低温部分的过程。
19．【答案】机械；高
【解析】【解答】（1）火箭升空时，燃料燃烧释放的内能转化为火箭的机械能。
（2）散失的能量越少，利用的就越高，发动机的效率就越高。
【分析】（1）火箭升空时，动能变大，重力势能也变大，即机械能变大，是由燃料燃烧释放的内能转化而来的。
（2）减少热量散失可以提高机械效率。
20．【答案】摩擦；吸引轻小物体
【解析】【解答】 风扇叶片转动时与空气 摩擦起电， 带电体具有 吸引轻小物质的性质
【分析】物质相互摩擦容易发生电荷的转移而带电，同种电荷相互吸引，异种电荷相互排斥，且带电体具有 吸引轻小物质的性质
21．【答案】120；40
【解析】【解答】 解：由图可知，电能表的示数为931.6kW•h，
则王明家本月消耗的电能：W=931.6kW•h-811.6kW•h=120kW•h；
2500r/kW•h表示电路中的用电器每消耗1kW•h电能，电能表的转盘转过2500圈，
则电能表转盘转过5圈，灯泡消耗的电能：灯泡的电功率：。
故答案为：120；40。
【分析】（1）电能表读数时，数字方框中最后一位是小数；电能表的两次示数之差即为本月消耗的电能；
（2）2500r/kW•h表示电路中的用电器每消耗1kW•h电能，电能表的转盘转过2500圈，据此求出电能表转盘转过5圈，灯泡消耗的电能，根据求出灯泡的电功率。
22．【答案】长度；变大
【解析】【解答】旋转式变阻器相当于变阻器，所以通过改变连入电路中的电阻丝长度来改变电阻的。A、B两接线柱连入电路，当轴顺时针旋转时，连入电路的电阻丝的长度变大，电阻将变大。
【分析】变阻器是通过改变接入电路的电阻长度进而改变电路的电流和电压。
23．【答案】（1）
（2）
【解析】【解答】 解：（1）电流表与电阻串联，电流从正接线柱流入负接线柱流出；要求滑动变阻器的滑片向右移动时电流表示数变大，也就是说滑片向右移动时接入电路的阻值变小了，导线必须选择B接线柱；连接实物图如图所示。
（2） 根据题意可知，灭蚊网和灯泡互不影响，因此属于并联；
当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电，同时起到灭蚊和照明作用，说明S1控制整个电路，S2控制灯泡，如下图所示：
故答案为：（1）；（2）。
【分析】（1）电流表与电阻串联，电压表与电阻并联，注意电表的正负接线柱的连接；滑动变阻器两接线柱“一上一下”的串联在电路中，电流表的示数变化和滑动变阻器接入电路的阻值变化有关，滑动变阻器接入阻值变小时电流表的示数就变大。
（2）串联电路的特点是各用电器之间相互影响，并联电路的特点是互不影响。再根据开关的作用来判断符合要求的电路图。
（1）滑动变阻器在使用时串联在电路中，接线时选择“一上一下”，要求滑动变阻器的滑片P向右移动时，电流表的示数变大，即电路的总电阻减小，所以滑动变阻器的阻值减小，因此滑动变阻器的右下接线柱接入电路，如图所示：
（2）根据题意可知，灭蚊网和灯泡互不影响，因此属于并联；当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电，同时起到灭蚊和照明作用，说明S1控制整个电路，S2控制灯泡，如图所示：
24．【答案】小球；木块被推动的距离；转换；质量；不同
【解析】【解答】 解：（1）根据转换法，此实验把小球动能的大小转换为木块被撞击后运动的距离，距离越远表明小球的动能越大，故该实验探究的是小球的动能；
（2）让不同小球从斜面的同一高度由静止滚下，即小球的质量不相同，滚下的高度相同，滚到斜面底端的速度相同，目的是为了探究动能的大小与质量的关系；
（3）若要探究物体动能与速度的关系，实验中需要控制小球的质量不变，改变速度的大小，则需将用相同质量的小球从斜面不同高度由静止滚下。
故答案为：（1）小球；木块被推动的距离；转换；（2）质量；（3）不同。
【分析】 （1）此实验把小球动能的大小转换为木块被撞击后运动的距离，距离越远表明小球的动能越大；
（2）（3）实验过程要采用控制变量法，当研究动能大小与速度的关系时，应选择同一小球，这样可以保证小球的质量相同；当研究动能大小与质量的关系时，要让小球沿斜面的同一高度下落，这样保证小球到水平轨道的速度相同。
25．【答案】控制水和煤油质量相同；83；加热；水；98；小于
【解析】【解答】（1）探究水和煤油的吸热能力的原理为Q=cmΔt，变量为待加热的物体的比热容，所以水和煤油的质量相等，需要使用天平测量液体质量的。
（2）液柱一端在80℃~90℃之间，温度计示数为83℃。水从外界吸收了热量，内能增大。
（3）读图丙可知，两种液体升温相同，需要对水加热20分钟，但只需要对煤油加热10分钟。根据Q=cmΔt计算可知升高的温度相同，水吸收的热量多。故水的吸热能力强。
（4）通过图丙可以知道，水的沸点为98℃。标准大气压下，水的沸点为100℃。所以液体的沸点随气压的增大而升高，故此时大气压小于标准气压。
【分析】探究不同物质吸热：原理为Q=cmΔt，在控制材料不同的前提下，保证质量、吸收热量相同，根据加热时间代表物体吸收热量的多少（加热时间越长表明吸收热量越大），当加热时间相同时，温度变化少，物质的比热容大（吸热能力强）；加热时间过长，表明吸收热量较大，所以水的质量较多或者初温较低，或者没有加盖三种原因。
26．【答案】断开；最大；C；变小；变大；5；只做一次实验误差较大
【解析】【解答】 解：（1）在连接电路时开关应断开，主要是为了保护电路，同时闭合开关前应将滑动变阻器的滑片处于阻值最大位置；
（2）电流表有示数，说明电路是通路，电压表示数为0，说明与电压表并联的部分发生了短路，所以只有Rx发生了短路，故C正确；
（3）电路连接正确后，闭合开关，若将滑片P向左移动时，变阻器接入电路的电阻变小，所以变阻器分压变小，则定值电阻两端的电压变大，电压表示数变大；
（4）图中电流表的量程为0～0.6A，分度值为0.02A，示数为0.5A；
电压表的量程为0～15V，分度值为0.5V，示数为2.5V。
由欧姆定律得，电阻。
（5）该实验装置，进行多次测量，求出多组电压与电流值，由欧姆定律求出电阻值，然后求平均值，可以减小误差。
故答案为：（1）断开；最大；（2）C；（3）变小；变大；（4）5；（5）只做一次实验误差较大。
【分析】 （1）在连接电路时开关应断开；闭合开关前应将滑动变阻器的滑片处于阻值最大位置。
（2）电路的故障有两种：断路或短路，根据电压表和电流表的示数可做出判断；
（3）滑片左移，电阻变小，分压变小，则电压表的示数会变大；
（4）读出电压表和电流表的示数，根据欧姆定律的变形公式计算电阻的大小；
（5）在测量性实验中，要多次测量电阻值，最后求电阻值的平均值，这样可减小误差。
27．【答案】无；有；电流表未调零；灯泡断路；左；2.5；0.75
【解析】【解答】 解：（1）当电压表倍串联在电路中时，由于电阻比较大，根据串联电路中电压的规律可知，电压表将分的所有电压，电压表示数接近电源电压，电流表是数为零；
（2）在电流表使用前，要进行调零，从图中看出，电流表没有调零。
（3）电流表无示数，说明电路有断路，而电压表示数为3V，说明电压表两接线柱到电源间是通路，所以故障可能是小灯泡断路。
（4）由题意知道，电压表示数为2V，则小灯泡两端电压小于灯泡额定电压，根据串联电路的分压原理知道，应向右移动滑动变阻器的滑片，减小滑动变阻器分得电压，以增大小灯泡两端的电压，直到电压表示数等于小灯泡额定电压2.5V；
从图中可知，电流表连接的是小量程，的分度值是0.02A，灯泡正常发光的电流为0.3A，根据电功率公式可知，则灯泡的额定功率P=UI=2.5V×0.3A=0.75W
故答案为：（1）无；有；（2）电流表未调零；（3）灯泡断路；（4）左；2.5；0.75。
【分析】（1）电压表串联在电路中，电流中电流几乎为零，电压表的示数接近电源电压；
（2）使用前电流表需调零；
（3）电路中没有电流，则电路断路，电压表示数接近电源电压，则与电压表并联的电路断路；
（4）若实际电压太低，则需减小变阻器的阻值，增大灯泡两端的电压；
读出电流表的示数，根据P=UI计算出额定功率。
28．【答案】解：（1）货轮的速度：；
（2）牵引力做的功：；
（3）牵引力的功率：。
答：（1）货轮行驶的速度为4m/s；
（2）牵引力做的功为1×108J；
（3）牵引力的功率为2×106W。
【解析】【分析】（1）根据得到货轮的速度；（2）根据W=Fs得到牵引力做的功；
（3）根据得到牵引力的功率。
29．【答案】解：由电路图可知，R1与R串联，电压表测R两端的电压。
（1） 电压表的示数为2V时，根据串联电路的电流特点和欧姆定律可知=0.1A，
由图乙知，当环境温度为20℃时，R1的阻值为40Ω，则R1两端的电压：
U1=IR1=0.1A×40Ω=4V，
因串联电路中总电压等于各分电压之和，
所以，电源的电压：
U=UR+U1=2V+4V=6V；
（2）如果将R、R1并联在该电路两端，
由并联电路的电压特点知，两电阻两端的电压均等于电源电压等于6V，
所以，通过R的电流：=0.3A，
因并联电路中干路电流等于各支路电流之和，
所以，通过电阻R1的电流：
I1'=I'-IR=0.5A-0.3A=0.2A，
电阻R1的阻值：=30Ω，
由图乙知，此时温度为30℃。
答：（1）电源电压是6V；
（2）将R、R1并联在电路两端，当干路电流为0.5A时，环境温度是30℃。
【解析】【分析】 由电路图可知，R1与R串联，电压表测R两端的电压。
（1）根据串联电路的电流特点和欧姆定律求出电路中的电流，根据图乙读出当环境温度为20℃时R1的阻值，利用欧姆定律求出R1两端的电压，根据串联电路的电压特点求出电源的电压；
（2）根据并联电路的电压特点和欧姆定律求出通过R的电流，根据并联电路的电流特点求出通过R1的电流，利用欧姆定律求出R1的电流值，由图象得出环境温度。
30．【答案】解：根据电功率公式可知，当电阻最大时，为低温挡，当电阻最小时为高温挡，当S置于2和3时，电路为R1的简单电路；为低温挡，当S置于3和4时，R1、R2并联；为高温挡；
（1）低温挡加热的电流：，
根据公式P=UI可知低温挡加热的功率：P低=UI低=12V×2A=24W；
（2）由并联电路的电压特点可知，高温挡加热时R1两端的电压与低温挡加热时R1两端的电压相等，则高温挡加热时R1的电功率与低温挡加热时R1的电功率相等，即P1=P低=24W，
高温挡加热时R2的电功率：，
则高温挡的电功率：P高=P1+P2=24W+36W=60W，
由可知，高温挡加热时，整个电路在2min内消耗的电能：W=P高t=60W×2×60s=7.2×103J；
（3）电热桌垫吸收的热量： ，
则热桌垫处于高温模式时的加热效率： 。
答：（1）低温挡加热的电流为2A，低温挡加热的功率为24W；
（2）高温挡加热时，整个电路在2min内消耗的电能是7.2×103J；
（3）电热桌垫处于高温模式时的加热效率是50%。
【解析】【分析】 由可知，当电源电压一定时，电路电阻越大，功率越小，根据电路图分析电路结构，结合并联电路电阻规律和可知各挡位时电路的连接；（1）根据欧姆定律求出低温挡加热的电流，根据P=UI求出低温挡加热的功率；
（2）根据并联电路的特点可知高温挡加热时R1的电功率与低温挡加热时R1的电功率相等，根据求出高温挡加热时R2的电功率，根据电路的总功率等于各用电器电功率之和求出高温挡的电功率，根据求出高温挡加热时，整个电路在2min内消耗的电能；
（3）根据Q吸=cmΔt求出电热桌垫吸收的热量，根据求出热桌垫处于高温模式时的加热效率。
