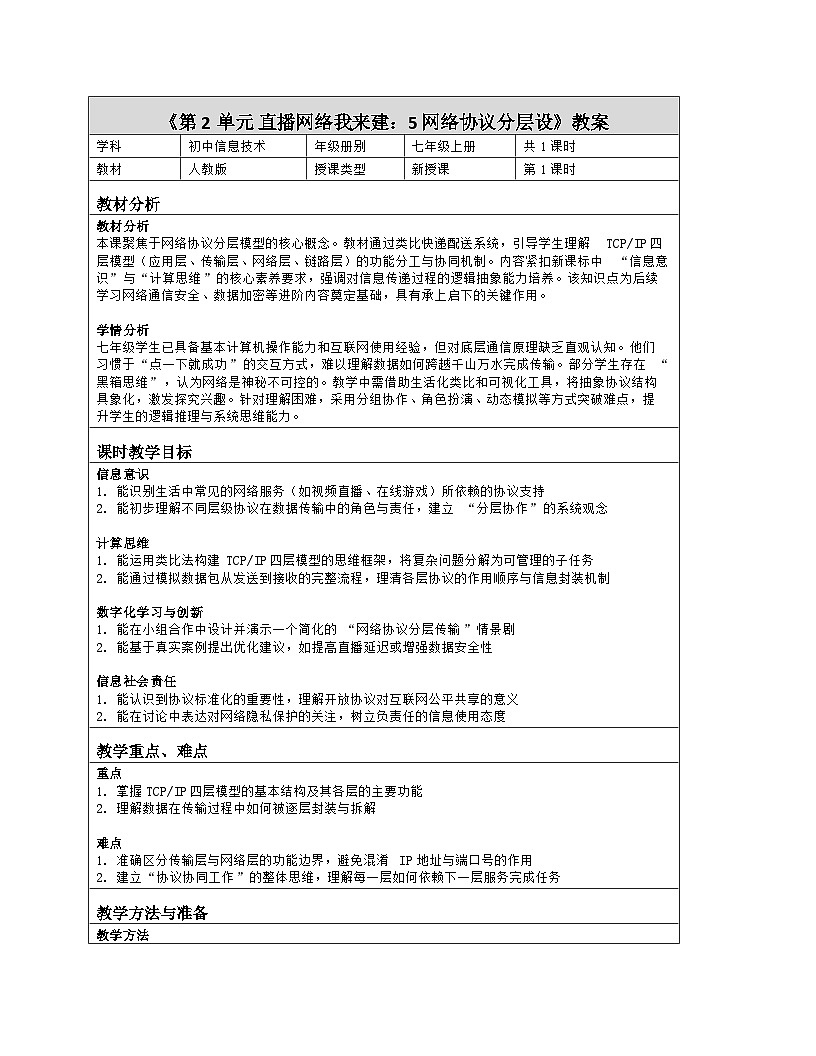

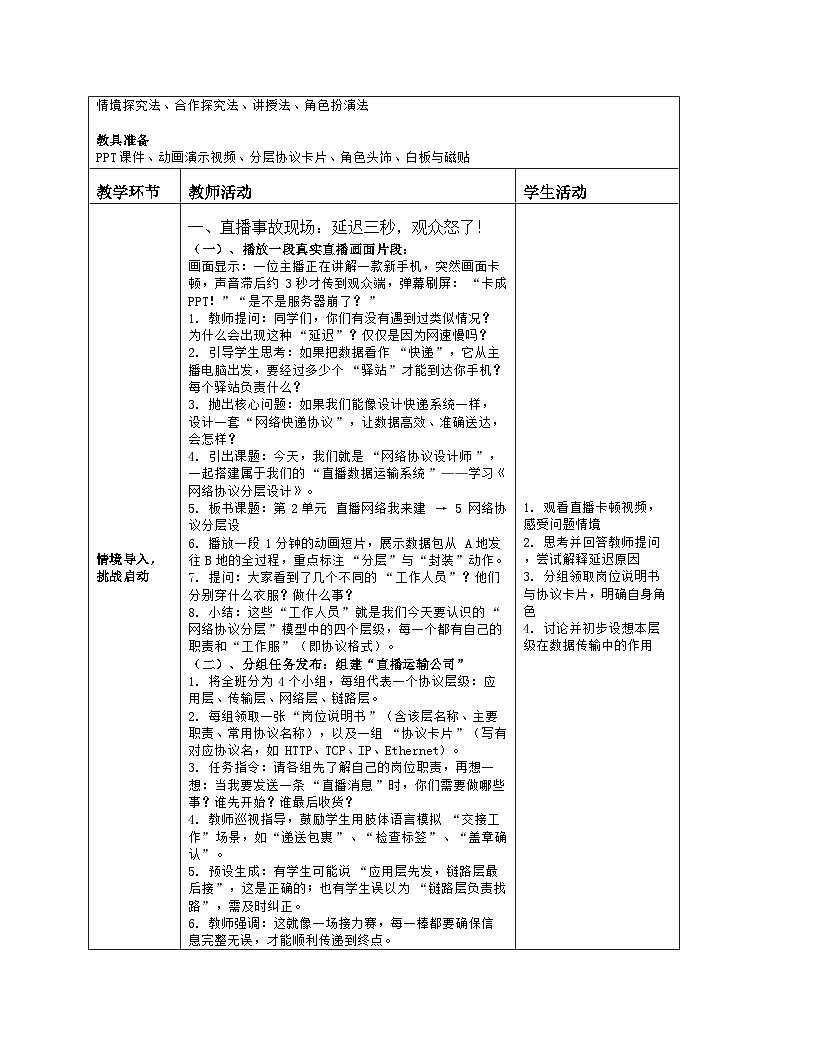

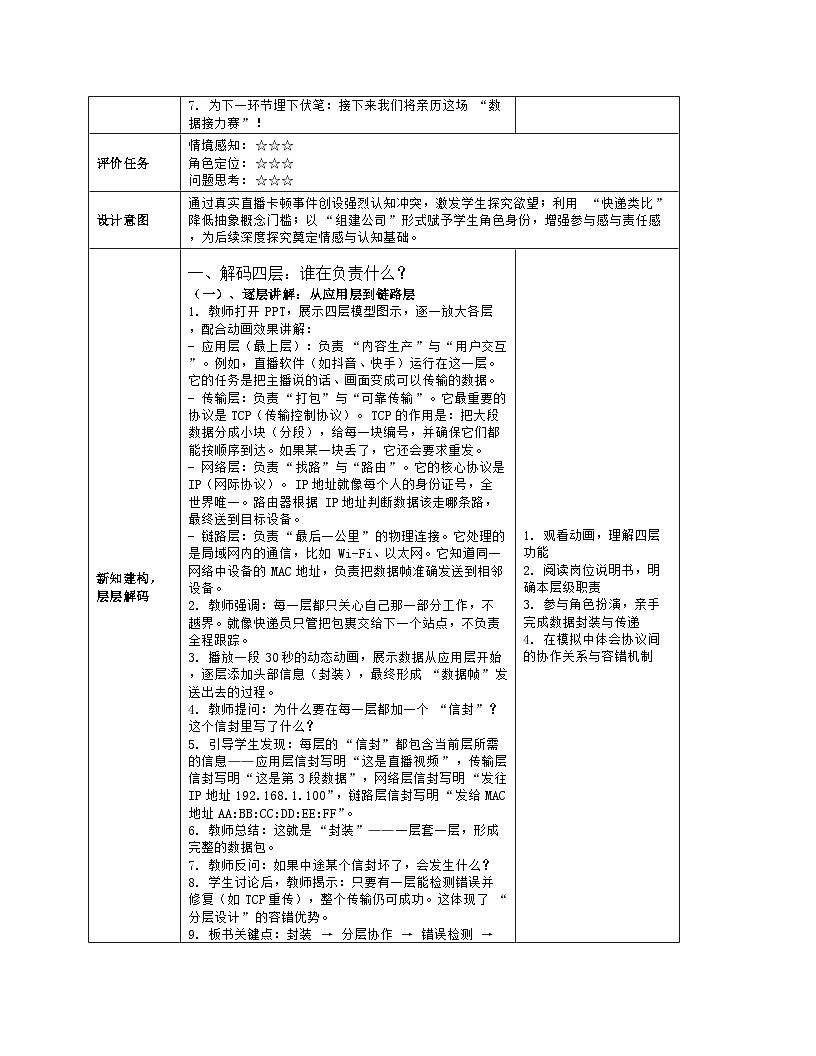

人教版（2024）七年级全一册网络协议分层设表格教学设计

这是一份人教版（2024）七年级全一册网络协议分层设表格教学设计，共8页。教案主要包含了直播事故现场，能力提升，拓展创新等内容，欢迎下载使用。
学科
初中信息技术
年级册别
七年级上册
共1课时
教材
人教版
授课类型
新授课
第1课时
教材分析
教材分析
本课聚焦于网络协议分层模型的核心概念。教材通过类比快递配送系统，引导学生理解TCP/IP四层模型（应用层、传输层、网络层、链路层）的功能分工与协同机制。内容紧扣新课标中“信息意识”与“计算思维”的核心素养要求，强调对信息传递过程的逻辑抽象能力培养。该知识点为后续学习网络通信安全、数据加密等进阶内容奠定基础，具有承上启下的关键作用。
学情分析
七年级学生已具备基本计算机操作能力和互联网使用经验，但对底层通信原理缺乏直观认知。他们习惯于“点一下就成功”的交互方式，难以理解数据如何跨越千山万水完成传输。部分学生存在“黑箱思维”，认为网络是神秘不可控的。教学中需借助生活化类比和可视化工具，将抽象协议结构具象化，激发探究兴趣。针对理解困难，采用分组协作、角色扮演、动态模拟等方式突破难点，提升学生的逻辑推理与系统思维能力。
课时教学目标
信息意识
1. 能识别生活中常见的网络服务（如视频直播、在线游戏）所依赖的协议支持
2. 能初步理解不同层级协议在数据传输中的角色与责任，建立“分层协作”的系统观念
计算思维
1. 能运用类比法构建TCP/IP四层模型的思维框架，将复杂问题分解为可管理的子任务
2. 能通过模拟数据包从发送到接收的完整流程，理清各层协议的作用顺序与信息封装机制
数字化学习与创新
1. 能在小组合作中设计并演示一个简化的“网络协议分层传输”情景剧
2. 能基于真实案例提出优化建议，如提高直播延迟或增强数据安全性
信息社会责任
1. 能认识到协议标准化的重要性，理解开放协议对互联网公平共享的意义
2. 能在讨论中表达对网络隐私保护的关注，树立负责任的信息使用态度
教学重点、难点
重点
1. 掌握TCP/IP四层模型的基本结构及其各层的主要功能
2. 理解数据在传输过程中如何被逐层封装与拆解
难点
1. 准确区分传输层与网络层的功能边界，避免混淆IP地址与端口号的作用
2. 建立“协议协同工作”的整体思维，理解每一层如何依赖下一层服务完成任务
教学方法与准备
教学方法
情境探究法、合作探究法、讲授法、角色扮演法
教具准备
PPT课件、动画演示视频、分层协议卡片、角色头饰、白板与磁贴
教学环节
教师活动
学生活动
情境导入，挑战启动
一、直播事故现场：延迟三秒，观众怒了！
（一）、播放一段真实直播画面片段：
画面显示：一位主播正在讲解一款新手机，突然画面卡顿，声音滞后约3秒才传到观众端，弹幕刷屏：“卡成PPT！”“是不是服务器崩了？”
1. 教师提问：同学们，你们有没有遇到过类似情况？为什么会出现这种“延迟”？仅仅是因为网速慢吗？
2. 引导学生思考：如果把数据看作“快递”，它从主播电脑出发，要经过多少个“驿站”才能到达你手机？每个驿站负责什么？
3. 抛出核心问题：如果我们能像设计快递系统一样，设计一套“网络快递协议”，让数据高效、准确送达，会怎样？
4. 引出课题：今天，我们就是“网络协议设计师”，一起搭建属于我们的“直播数据运输系统”——学习《网络协议分层设计》。
5. 板书课题：第2单元 直播网络我来建 → 5 网络协议分层设
6. 播放一段1分钟的动画短片，展示数据包从A地发往B地的全过程，重点标注“分层”与“封装”动作。
7. 提问：大家看到了几个不同的“工作人员”？他们分别穿什么衣服？做什么事？
8. 小结：这些“工作人员”就是我们今天要认识的“网络协议分层”模型中的四个层级，每一个都有自己的职责和“工作服”（即协议格式）。
（二）、分组任务发布：组建“直播运输公司”
1. 将全班分为4个小组，每组代表一个协议层级：应用层、传输层、网络层、链路层。
2. 每组领取一张“岗位说明书”（含该层名称、主要职责、常用协议名称），以及一组“协议卡片”（写有对应协议名，如HTTP、TCP、IP、Ethernet）。
3. 任务指令：请各组先了解自己的岗位职责，再想一想：当我要发送一条“直播消息”时，你们需要做哪些事？谁先开始？谁最后收货？
4. 教师巡视指导，鼓励学生用肢体语言模拟“交接工作”场景，如“递送包裹”、“检查标签”、“盖章确认”。
5. 预设生成：有学生可能说“应用层先发，链路层最后接”，这是正确的；也有学生误以为“链路层负责找路”，需及时纠正。
6. 教师强调：这就像一场接力赛，每一棒都要确保信息完整无误，才能顺利传递到终点。
7. 为下一环节埋下伏笔：接下来我们将亲历这场“数据接力赛”！
1. 观看直播卡顿视频，感受问题情境
2. 思考并回答教师提问，尝试解释延迟原因
3. 分组领取岗位说明书与协议卡片，明确自身角色
4. 讨论并初步设想本层级在数据传输中的作用
评价任务
情境感知：☆☆☆
角色定位：☆☆☆
问题思考：☆☆☆
设计意图
通过真实直播卡顿事件创设强烈认知冲突，激发学生探究欲望；利用“快递类比”降低抽象概念门槛；以“组建公司”形式赋予学生角色身份，增强参与感与责任感，为后续深度探究奠定情感与认知基础。
新知建构，层层解码
一、解码四层：谁在负责什么？
（一）、逐层讲解：从应用层到链路层
1. 教师打开PPT，展示四层模型图示，逐一放大各层，配合动画效果讲解：
- 应用层（最上层）：负责“内容生产”与“用户交互”。例如，直播软件（如抖音、快手）运行在这一层。它的任务是把主播说的话、画面变成可以传输的数据。
- 传输层：负责“打包”与“可靠传输”。它最重要的协议是TCP（传输控制协议）。TCP的作用是：把大段数据分成小块（分段），给每一块编号，并确保它们都能按顺序到达。如果某一块丢了，它还会要求重发。
- 网络层：负责“找路”与“路由”。它的核心协议是IP（网际协议）。IP地址就像每个人的身份证号，全世界唯一。路由器根据IP地址判断数据该走哪条路，最终送到目标设备。
- 链路层：负责“最后一公里”的物理连接。它处理的是局域网内的通信，比如Wi-Fi、以太网。它知道同一网络中设备的MAC地址，负责把数据帧准确发送到相邻设备。
2. 教师强调：每一层都只关心自己那一部分工作，不越界。就像快递员只管把包裹交给下一个站点，不负责全程跟踪。
3. 播放一段30秒的动态动画，展示数据从应用层开始，逐层添加头部信息（封装），最终形成“数据帧”发送出去的过程。
4. 教师提问：为什么要在每一层都加一个“信封”？这个信封里写了什么？
5. 引导学生发现：每层的“信封”都包含当前层所需的信息——应用层信封写明“这是直播视频”，传输层信封写明“这是第3段数据”，网络层信封写明“发往IP地址”，链路层信封写明“发给MAC地址AA:BB:CC:DD:EE:FF”。
6. 教师总结：这就是“封装”——一层套一层，形成完整的数据包。
7. 教师反问：如果中途某个信封坏了，会发生什么？
8. 学生讨论后，教师揭示：只要有一层能检测错误并修复（如TCP重传），整个传输仍可成功。这体现了“分层设计”的容错优势。
9. 板书关键点：封装 → 分层协作 → 错误检测 → 可靠传输
10. 教师补充：现实中还有UDP协议（无连接、快但不保证送达），适合直播实时性要求高的场景。
11. 举例对比：TCP像寄挂号信，有回执；UDP像发短信，速度快但可能丢。
12. 提问：直播应该用哪种？为什么？
13. 学生回答：一般用UDP，因为延迟低，即使丢几帧也不影响整体观看体验。
14. 教师肯定：非常正确！这说明我们要根据需求选择合适的协议。
15. 教师展示“协议对比表”：列出TCP与UDP在可靠性、速度、连接性方面的差异。
16. 教师强调：协议的选择不是唯一的，而是要权衡利弊。
17. 教师小结：现在我们知道，每一个层级都在为“高效送达”贡献力量，缺一不可。
18. 教师引导：让我们来演一演这个“数据接力赛”！
（二）、角色扮演：我是数据包的搬运工
1. 教师宣布进入“模拟演练”环节，各组按顺序站成一排，代表从源到目的的传输路径。
2. 教师指定一名学生作为“原始数据”（手持写有“直播画面：第1帧”的纸条）。
3. 演练开始：
- 应用层：学生将“直播画面：第1帧”写在一张纸上，贴上“应用层信封”，注明“内容类型：视频流”。
- 传输层：接收后，在信封外再贴一层，写上“序号：1，确认码：X123”，并提醒：“必须按顺序送达！”
- 网络层：接收后，贴上“IP地址：，源IP：”，并说：“这条路我来指！”
- 链路层：接收后，贴上“MAC地址：AA:BB:CC:DD:EE:FF”，并大声喊：“发给隔壁的路由器！”
4. 模拟途中“断线”：教师突然打断，说“链路层信号中断，数据丢失！”
5. 传输层学生立即反应：“收到！请重发第1帧！”
6. 重新开始，直到所有层成功传递。
7. 教师点评：刚才的“重发”正是TCP协议的体现，它保障了可靠性。
8. 教师提问：如果换成UDP，会不会要求重发？
9. 学生回答：不会，直接丢弃，继续发下一帧。
10. 教师总结：分层设计让协议灵活适配不同需求，这是互联网强大的根源之一。
1. 观看动画，理解四层功能
2. 阅读岗位说明书，明确本层级职责
3. 参与角色扮演，亲手完成数据封装与传递
4. 在模拟中体会协议间的协作关系与容错机制
评价任务
职责理解：☆☆☆
封装操作：☆☆☆
协作反馈：☆☆☆
设计意图
通过“分层讲解+动画演示”实现知识可视化，突破抽象难点；结合“角色扮演”让学生在身体力行中内化“封装”与“分层协作”概念；通过“断线重发”模拟真实故障，深化对TCP可靠性的理解；在互动中培养团队协作与应变能力。
迁移应用，创意设计
一、挑战升级：设计你的“直播专线”
（一）、发布任务：打造高效直播通道
1. 教师宣布：现在，你们是“网络架构师”，要为一次“校园科技节直播”设计最优数据传输方案。
2. 任务要求：
- 任务1：画出数据从主讲人电脑到观众手机的传输路径图，标出每一层及对应的协议。
- 任务2：选择使用TCP还是UDP？并说明理由。
- 任务3：提出至少一项优化建议，如“增加缓存”“使用CDN”“设置优先级队列”等。
3. 教师提供“设计模板”：包含四层框图、协议选择区、优化建议栏。
4. 学生分组讨论，教师巡视指导，重点关注是否混淆IP与端口、是否合理选择协议。
5. 教师提问：如果直播中有观众提问，怎么传回去？
6. 引导学生发现：数据双向传输，返回路径同样需要分层处理。
7. 教师强调：网络是双向的，每一层都要支持往返通信。
8. 教师补充：在实际中，常使用“多路复用”技术，多个直播流共用一条线路，提升效率。
9. 教师展示一张“校园直播网络拓扑图”示例，包含教室、机房、路由器、学生终端。
10. 教师引导：请你们在图上标出“数据流向”与“协议层次”。
11. 教师巡视，收集典型作品，准备展示。
12. 教师提示：不要只关注“快”，还要关注“准”与“稳”。
13. 教师鼓励创新：能否设计一种“VIP通道”专门用于重要发言？
14. 教师强调：协议分层不仅是技术，更是智慧的设计哲学。
15. 教师总结：通过今天的探索，我们不仅知道了“是什么”，更明白了“为什么这样设计”。
16. 教师提问：如果未来你想开发一款新的直播软件，你会从哪里入手？
17. 学生回答：先确定用户需求，再选好协议，然后设计界面……
18. 教师肯定：这就是工程师的思维方式！
19. 教师宣布：各组派代表上台展示设计方案。
20. 教师组织学生互评，提出改进建议。
21. 教师点评：表扬逻辑清晰、考虑周全的小组；指出常见误区，如“只写IP不写端口”“混淆传输层与网络层功能”。
22. 教师总结：今天，我们从“发现问题”到“解决问题”，完成了从“用户视角”到“系统视角”的思维跃迁。
1. 分组讨论，绘制传输路径图
2. 选择协议并阐述理由
3. 提出优化方案
4. 上台展示并接受同伴评议
评价任务
方案设计：☆☆☆
协议选择：☆☆☆
创新表达：☆☆☆
设计意图
通过真实项目任务驱动，实现知识迁移与应用；在设计中融合多维素养，培养系统规划与创新思维；通过展示与互评，促进批判性思考与沟通表达能力发展；强化“技术服务于人”的价值导向。
总结升华，展望未来
一、回望旅程：从卡顿到通达
（一）、回顾核心知识
1. 教师引导学生快速回顾四层模型名称与功能：
- 应用层：内容生成
- 传输层：可靠传输（TCP/UDP）
- 网络层：路径选择（IP）
- 链路层：物理连接（MAC）
2. 教师提问：为什么不能只用一层协议？
3. 学生回答：因为功能太多，无法统一管理。
4. 教师总结：分层设计是“化繁为简”的智慧，让复杂系统变得可管理、可扩展。
5. 教师展示一张“互联网协议栈”全景图，标注各层与现实世界服务的对应关系。
6. 教师强调：每一个协议都是全球共同遵守的“规则”，没有这些规则，互联网将陷入混乱。
7. 教师讲述一个小故事：1990年代，不同国家的计算机因协议不兼容而无法通信，后来制定TCP/IP标准，才实现了全球互联。
8. 教师提问：这说明了什么？
9. 学生回答：标准化很重要！
10. 教师总结：协议分层不仅是技术，更是文明的基石。
11. 教师布置延伸思考：如果你是未来的网络设计师，你希望创造什么样的新协议？
12. 教师鼓励学生保持好奇心，未来或许你能改变世界。
13. 教师结束语：今天我们不是在学“怎么上网”，而是在理解“世界如何连接”。愿你们成为有责任、有创造力的数字公民！
14. 教师播放轻音乐，缓缓关闭投影。
15. 教师宣布下课。
1. 回顾四层功能，完成知识串联
2. 思考协议标准化的意义
3. 感受技术背后的人文价值
4. 激发对未来网络发展的想象
评价任务
知识整合：☆☆☆
价值认同：☆☆☆
未来愿景：☆☆☆
设计意图
通过“回望-升华-展望”三步走，完成从知识到价值观的跃迁；借助历史故事增强文化认同感；以开放式问题激发持续探究动力；营造温暖而富有启发性的课堂氛围，留下深刻印象。
作业设计
一、基础巩固：填空与连线
1. 网络协议分层模型通常分为______层，分别是：应用层、______、______、链路层。
2. 负责“找路”的协议是______，它使用______地址进行标识。
3. 保证数据按顺序到达的协议是______，它属于______层。
4. 将下列协议与对应层级连线：
- HTTP → A. 应用层
- TCP → B. 传输层
- IP → C. 网络层
- Ethernet → D. 链路层
5. 当你观看直播时，数据首先由______层处理，其任务是将视频内容转换为可传输的格式。
6. 传输层协议中，______提供可靠传输，______追求高速传输但不保证送达。
7. 请写出一个你熟悉的网络服务，并说明它主要依赖哪一层协议：
服务名称：___________
主要协议层：___________
理由：_____________________________
二、能力提升：情景分析与决策
1. 小明正在参加一场线上考试，突然发现题目加载缓慢，且答案提交失败。他怀疑是网络问题。请你从协议分层角度分析，可能出问题的层级有哪些？并说明原因。
答：__________________________________________________
__________________________________________________
2. 某直播平台计划推出“高清4K直播”服务，但担心延迟过高影响体验。请从协议选择角度，给出你的建议，并解释依据。
答：__________________________________________________
__________________________________________________
3. 你家的路由器坏了，导致所有设备都无法上网。请问这个问题出现在哪个协议层级？为什么？
答：__________________________________________________
__________________________________________________
三、拓展创新：设计你的“未来协议”
1. 请你设计一种新型网络协议，命名为“______协议”，用于解决当前网络中存在的某个痛点问题（如：隐私泄露、能耗过高、延迟严重等）。
2. 请描述该协议的核心功能、适用场景、以及它将运行在哪个协议层级。
功能：__________________________________________________
场景：__________________________________________________
层级：__________________________________________________
3. 你认为这项协议能带来哪些社会价值？
答：__________________________________________________
__________________________________________________
【答案解析】
一、基础巩固：填空与连线
1. 四；传输层；网络层
2. IP；IP
3. TCP；传输
4. HTTP-A，TCP-B，IP-C，Ethernet-D
5. 应用
6. TCP；UDP
7. 示例：微信聊天
主要协议层：应用层
理由：微信聊天内容（文字、语音）由应用层协议（如XMPP或自研协议）封装并发送。
二、能力提升：情景分析与决策
1. 可能出问题的层级：应用层、传输层、网络层。
原因：应用层可能因服务器响应慢导致加载慢；传输层若TCP连接异常，会导致数据重传或丢包；网络层若路由错误或IP配置失效，也会造成无法连接。
2. 建议使用UDP协议或混合协议（如QUIC），因其传输速度快，延迟低，更适合高分辨率视频流的实时传输。同时可在应用层加入前向纠错机制，减少重传压力。
3. 问题出现在链路层。因为路由器是链路层设备，负责本地网络的接入与转发，一旦损坏，所有设备无法与外部网络通信，属于链路层故障。
三、拓展创新：设计你的“未来协议”
1. 示例：隐私守护协议（PrivacyGuard Prtcl）
2. 功能：在数据传输前自动加密并隐藏真实来源IP，采用零知识证明验证身份；
场景：社交媒体、远程医疗、在线投票等高敏感领域；
层级：传输层（也可在应用层实现）；
3. 社会价值：极大提升个人隐私保护水平，防止数据滥用，增强公众对数字世界的信任感。
板书设计
第2单元 直播网络我来建
5 网络协议分层设
数据传输四层模型
① 应用层 │ ← 内容生成
HTTP, FTP, DNS │ ← 协议
② 传输层 │ ← 可靠/高速
TCP, UDP │ ← 协议
③ 网络层 │ ← 找路导航
IP, ICMP │ ← 协议
④ 链路层 │ ← 物理连接
Ethernet, Wi-Fi│ ← 协议
教学反思
成功之处
1. 成功构建“直播卡顿—协议设计”主线故事，学生沉浸感强，参与度极高。
2. “角色扮演+模拟传递”环节设计巧妙，学生在动手中真正理解了“封装”与“分层协作”机制。
3. 作业设计梯度分明，既有基础巩固，又有开放创新，有效促进差异化发展。
不足之处
1. 个别小组在角色扮演中过于关注表演，忽略协议逻辑，需加强任务引导。
2. 对UDP协议的介绍略显简略，部分学生仍存在“快=好”的片面认知，需在后续课中强化对比分析。
3. 时间分配稍紧，导致部分小组展示时间不足，下次可提前预留缓冲时间。
