沪粤版（2024）九年级上册（2024）第十五章 电能与电功率15.2 电功率一课一练

这是一份沪粤版（2024）九年级上册（2024）第十五章 电能与电功率15.2 电功率一课一练，共10页。试卷主要包含了2电功率，2×105Pa，5℃，6A，2×103J/]，5；7等内容，欢迎下载使用。
一、单选题
1． 图中的几种用电器正常使用时功率最接近250W的是（ ）
A．家庭电扇B．自动洗衣机
C．台灯D．电饭锅
2．某物理兴趣小组自制肺活量比较装置如图。吹气时，气球胀大，滑片水平上移。图中甲、乙均为电流表或电压表，通过电表示数变化即可判断出肺活量的大小。下列说法正确的是（ ）
A．图中甲为电压表、乙为电流表
B．吹气时，R0接入电路中电阻变大
C．肺活量越大，乙电表示数越大
D．肺活量越小，电路的总功率越小
3．以下对一些物理量的估测，最符合实际的是（ ）
A．现在考场的室温约为－20℃
B．考场日光灯工作时的电流约为220A
C．对人体安全的电压是不高于36V
D．家用电冰箱的功率约为2000W
4．小明同学对身边的物理量进行了估测，你认为最符合实际的是（ ）
A．中学生百米跑的平均速度约为20m/s
B．中学生双脚站立时对地面的压强约为2.2×105Pa
C．普通壁挂式空调正常工作的功率约为1100W
D．人体感觉舒适的环境温度约为36.5℃
5．有两个电路元件A、B，把它们串联在电路中，如图（乙）所示，流过元件的电流与其两端的电压关系如图（甲）所示．闭合开关S，这时电流表的示数为0.4A，则A、B两元件的电功率之比为（ ）
A．4：5B．5：4C．2：3D．1：3
6．如图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项中加点字的元件，并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是（ ）
A．探究电流与电压的关系——保持定值电阻两端电压不变
B．探究电流与电阻的关系——调节电阻两端电压成倍数变化
C．测量定值电阻的阻值——改变电阻两端电压和电流，多次测量电阻求电阻平均值
D．测量小灯泡的电功率——改变小灯泡两端电压，求小灯泡功率平均值
7．小杰在中国科技馆看到“1度电的意义”展品后，绘制了1度电可供她家中的一些额定电压相同的用电器分别在额定功率下持续工作的时间图，如图所示．关于图中用电器的比较，下列说法中正确的是
A．节能灯正常工作的电压最大
B．浴霸正常工作的电流最小
C．电风扇的额定功率比浴霸的额定功率小
D．节能灯正常工作的电流比白炽灯正常工作的电流大

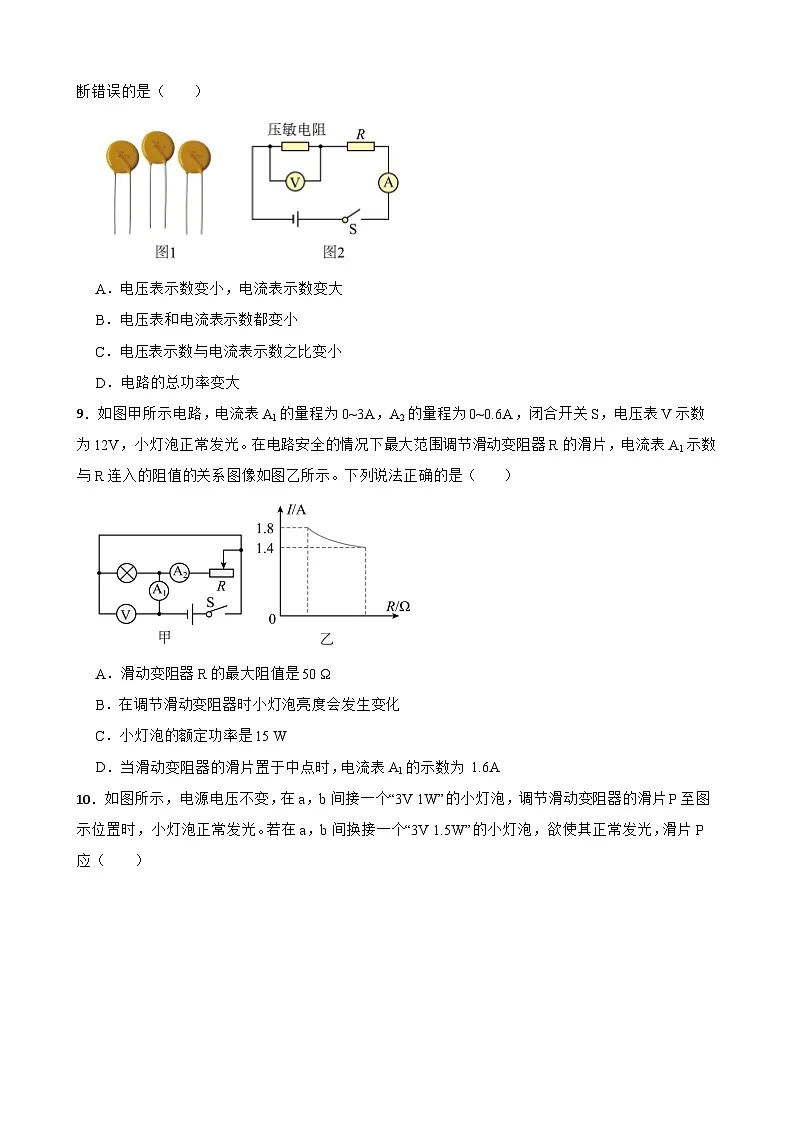

8．如图 1 是某种型号压力传感器的主要元件--压敏电阻，它的阻值会随所受压力的变大而变小。将压敏电阻接入如图2所示的电路，R为定值电阻。闭合开关S，当压敏电阻所受压力变大时，下列判断错误的是（ ）
A．电压表示数变小，电流表示数变大
B．电压表和电流表示数都变小
C．电压表示数与电流表示数之比变小
D．电路的总功率变大
9．如图甲所示电路，电流表A1的量程为0~3A，A2的量程为0~0.6A，闭合开关S，电压表V示数为12V，小灯泡正常发光。在电路安全的情况下最大范围调节滑动变阻器R的滑片，电流表A1示数与R连入的阻值的关系图像如图乙所示。下列说法正确的是（ ）
A．滑动变阻器R的最大阻值是50 Ω
B．在调节滑动变阻器时小灯泡亮度会发生变化
C．小灯泡的额定功率是15 W
D．当滑动变阻器的滑片置于中点时，电流表A1的示数为 1.6A
10．如图所示，电源电压不变，在a，b间接一个“3V 1W”的小灯泡，调节滑动变阻器的滑片P至图示位置时，小灯泡正常发光。若在a，b间换接一个“3V 1.5W”的小灯泡，欲使其正常发光，滑片P应（ ）
A．向M移动B．向N移动C．保持不动D．无法实现
二、填空题
11．某同学家的电子式电能表表盘如图所示。若只开某用电器，使其工作3min，该电能表的指示灯闪烁80次，则该段时间该同学家消耗了 kW⋅ℎ的电能；用电器的额定功率是 W。
12．如图所示，甲图的读数为 ；乙图测量的是某用电器工作时的 （选填“电功”或“电功率”）。
13．为了测量家用电水壶的实际电压和实际功率，某同学在家中做了如下实验：他首先查看自己家的电能表，表上标有“3600r/（kW·h）”的字样，随后他关闭了家中所有用电器，只让一只标有“220V 1210W”的电水壶盛水持续工作，与此同时，他观察到电能表上的转盘 3min 转过180r，则电水壶工作时的实际电功率为 W，该同学家的实际电压 V。
14．小明用两只灯泡做实验，灯甲标有“6V 6W”，灯乙标有“3V 6W”，把它们串联在同一电路中保证其中一个灯泡正常工作，则电路两端允许的最高电压是 V；两灯消耗的总功率为 W：把它们并联在同一电路中保证其中一个灯泡正常工作，则电路干路中允许经过的最大的电流是 A。（不考虑温度对灯丝电阻的影响）。
15．如图甲电路，电源为二节新干电池，小灯泡额定电压为2.0V，当移动变阻器滑片P时（图中x为滑片P移动的距离），将所测得电压表、电流表的数据绘制的图像如图乙、丙所示，则该小灯泡的额定功率是 ，此时变阻器连入电阻阻值大小为 ；当滑片P移动的距离为a时，图丙中电流突然变小的原因是 ．
16．如图甲所示，电源电压及灯丝电阻保持不变，电流表量程为0〜0.6A，电压表量程 为0〜15V，变阻器R的最大阻值为200Ω，灯泡L标有“6V 3W”字样，灯泡L正常发光的电阻为 Ω只闭合开关S、S1，移动滑片P的过程中，电流表示数与变阻器连入电路的阻值变化关系如图乙所示。当滑片P在a点时，电压表示数为10V，电流表示数 为Ia；只闭合开关S、S2，滑片P置于b点时，变阻器连入电路的电阻为Rb，电流表的示 数为Ib。已知Rb：R0=7：3， Ia：Ib=5：4。只闭合开关S、S2时，在保证电路安全条件下，滑动变阻器消耗的最小功率与最大功率之比为 。
三、综合题
17．某电热水壶具有“烧水”和“保温”两种功能，电路如图所示，电热水壶工作电压为220V，R1=55Ω，保温功率为110W。[c水=4.2×103J/(kg⋅℃)]
（1）闭合开关 时为保温状态，该热水壶“烧水”功率为 W；
（2）2kg初温为20℃的水，加热升温到100℃，水吸收的热量为 J；
（3）在图中虚线框内要给电路加一个“保温”工作指示灯，则该指示灯的电阻应该尽可能 （选填“大”或“小”）些。
四、科普阅读题
18．阅读材料， 回答问题。
全液冷超充桩
近段时间推出的“华为全液冷超充桩”（如题图甲）在充电领域引起了巨大反响。该充电桩最大输出功率可以达到600kW，最大电流为600A，号称充电大约“一秒一公里”，一杯咖啡的时间就能满电出发！
全液冷充电枪（含输电线）作为大功率的充电设备之一，主要利用液冷充电技术。液冷充电枪内部有电缆和管子，它利用管子内流动的冷却液带走热量，所以不需要增大横截面积来维持电流通过，这样不但减轻了重量，还能增加充电效率。
（1）充电枪给汽车电池充电过程中，主要是把电能转化成 能。
（2）为了提高冷却效果，液冷充电枪管子内的冷却液应该选用 大的液体。
（3）充电过程中，充电输电线缆发热，它的内能增大是通过 的方式实现的。
（4）某型号电动车原来用普通充电桩时，输出电流为I0，需要5小时充满电；现用全液冷超充桩，输出电流为20倍I0，只需要15分钟就可充满电。若充电输电线缆的电阻相同，则在同样的时间内，电流在现用充电输电线缆上产生的热量是原来的 倍。
（5） 最新版SUV 电动车“问界 M9”电池电量从0%充到100%的过程中，充电桩输出的电流和电压随时间变化的情况如题图乙所示。若充电输电线缆的阻值为0.3Ω，该次充电在前10分钟已充了电池总电量的75%，假设前后10分钟的充电效率相等，则后10分钟充电枪输出的平均功率是 kW。
五、简答题
19．如图所示，是小明家中使用的电热炉，电热炉中盘有弹簧状的电热丝，小明想提高电热炉的加热功率，于是取来一段相同的电热丝与该电热丝串联在炉盘中，请判断小明的做法能否增大电热炉的加热功率。
六、作图题
20．画出实验室测小灯泡功率的电路图。
七、实验探究题
21．如图所示，在“测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5V，电阻大约为10Ω，电源电压为6V；
（1）图甲电路中还有一根导线没有连接，请用笔画线代替导线，将电路连接完整 （要求：导线不交叉）；
（2）连接好电路，检查无误后，将滑动变阻器接入电路的电阻调节到最大，接着闭合开关试触，观察到电压表的示数超过2.5V，其原因可能是该滑动变阻器的最大阻值 （选填“太小”或“太大”）；
（3）解决问题后，闭合开关，移动滑动变阻器的滑片P，使电压表示数为2.5V，小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率为 W。若要使小灯泡变得更亮一些，滑动变阻器的滑片应向 （选填“左”或“右”）移动；
（4）将上表数据填完整后进行分析，发现小灯泡的亮度是由其 决定的；
（5）观察表中的数据发现，虽然是同一小灯泡，但通过小灯泡的电流与其两端的电压并不成正比，其原因是 ；若实验中出现灯泡不亮，电流表无示数，电压表有示数，则原因是 。
（6）若将灯泡换成定值电阻，则可进行研究的实验是____（选填序号）
A．电流与电压的关系B．电流与电阻的关系C．电压与电阻的关系
参考答案
1．B
2．D
3．C
4．C
5．A
6．C
7．C
8．B
9．D
10．A
11．0.05；1000
12．2015.1kW·h；电功率
13．1000；200
14．7.5；7.5；2.5
15．0.4；5；灯泡断路（或电压表所测电路发生断路）
16．12；1：4
17．S1；880；6.72×105；大
18．化学；比热容；做功；400；150
19．由串联电路电阻特点可知，用一段相同的电热丝与该电热丝串联在炉盘中时，电路中的总电阻增大，而电源电压一定，由P=UI=U2R可知，小明的做法没有增大电热炉的加热功率，而是减小了电热炉的加热功率。
20．
21．（1）
（2）太小
（3）0.75；右
（4）实际功率
（5）灯泡的电阻随温度的升高而增大；灯泡断路
（6）A实验次数
小灯泡两端的电压U／V
通过小灯泡的电流I／A
小灯泡的亮度
小灯泡的电功率P／W
1
2.2
0.28
比正常发光暗
0.62
2
2.5

正常发光

3
2.8
0.32
比正常发光亮
0.90
