初中物理15.2 电功率同步练习题

这是一份初中物理15.2 电功率同步练习题，共9页。试卷主要包含了单选题，填空题，实验探究题，科普阅读题，简答题，作图题，综合题等内容，欢迎下载使用。

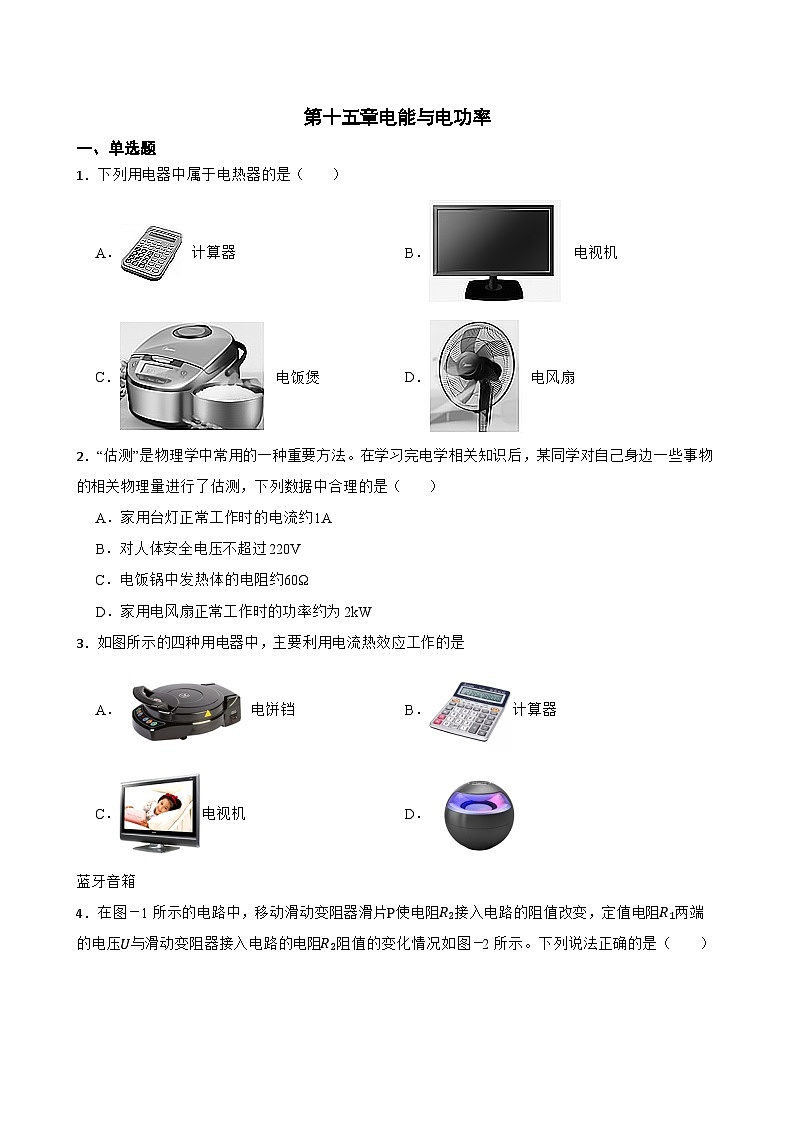

一、单选题
1．下列用电器中属于电热器的是（ ）
A． 计算器B． 电视机
C． 电饭煲D． 电风扇
2．“估测”是物理学中常用的一种重要方法。在学习完电学相关知识后，某同学对自己身边一些事物的相关物理量进行了估测，下列数据中合理的是（ ）
A．家用台灯正常工作时的电流约1A
B．对人体安全电压不超过220V
C．电饭锅中发热体的电阻约60Ω
D．家用电风扇正常工作时的功率约为2kW
3．如图所示的四种用电器中，主要利用电流热效应工作的是
A．电饼铛B．计算器
C．电视机D．
蓝牙音箱

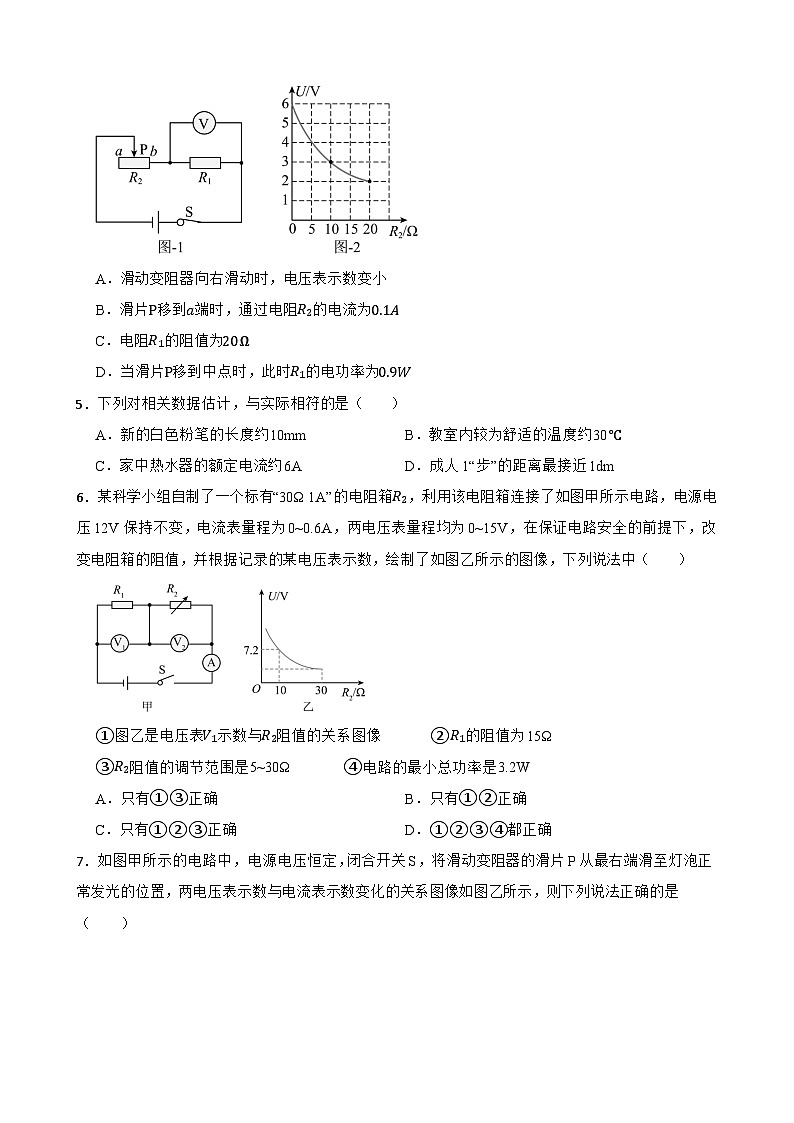

4．在图－1所示的电路中，移动滑动变阻器滑片P使电阻R2接入电路的阻值改变，定值电阻R1两端的电压U与滑动变阻器接入电路的电阻R2阻值的变化情况如图－2所示。下列说法正确的是（ ）
A．滑动变阻器向右滑动时，电压表示数变小
B．滑片P移到a端时，通过电阻R2的电流为0.1A
C．电阻R1的阻值为20Ω
D．当滑片P移到中点时，此时R1的电功率为0.9W
5．下列对相关数据估计，与实际相符的是（ ）
A．新的白色粉笔的长度约10mmB．教室内较为舒适的温度约30℃
C．家中热水器的额定电流约6AD．成人1“步”的距离最接近1dm
6．某科学小组自制了一个标有“30Ω 1A”的电阻箱R2，利用该电阻箱连接了如图甲所示电路，电源电压12V保持不变，电流表量程为0~0.6A，两电压表量程均为0~15V，在保证电路安全的前提下，改变电阻箱的阻值，并根据记录的某电压表示数，绘制了如图乙所示的图像，下列说法中（ ）
①图乙是电压表V1示数与R2阻值的关系图像 ②R1的阻值为15Ω
③R2阻值的调节范围是5~30Ω ④电路的最小总功率是3.2W
A．只有①③正确B．只有①②正确
C．只有①②③正确D．①②③④都正确

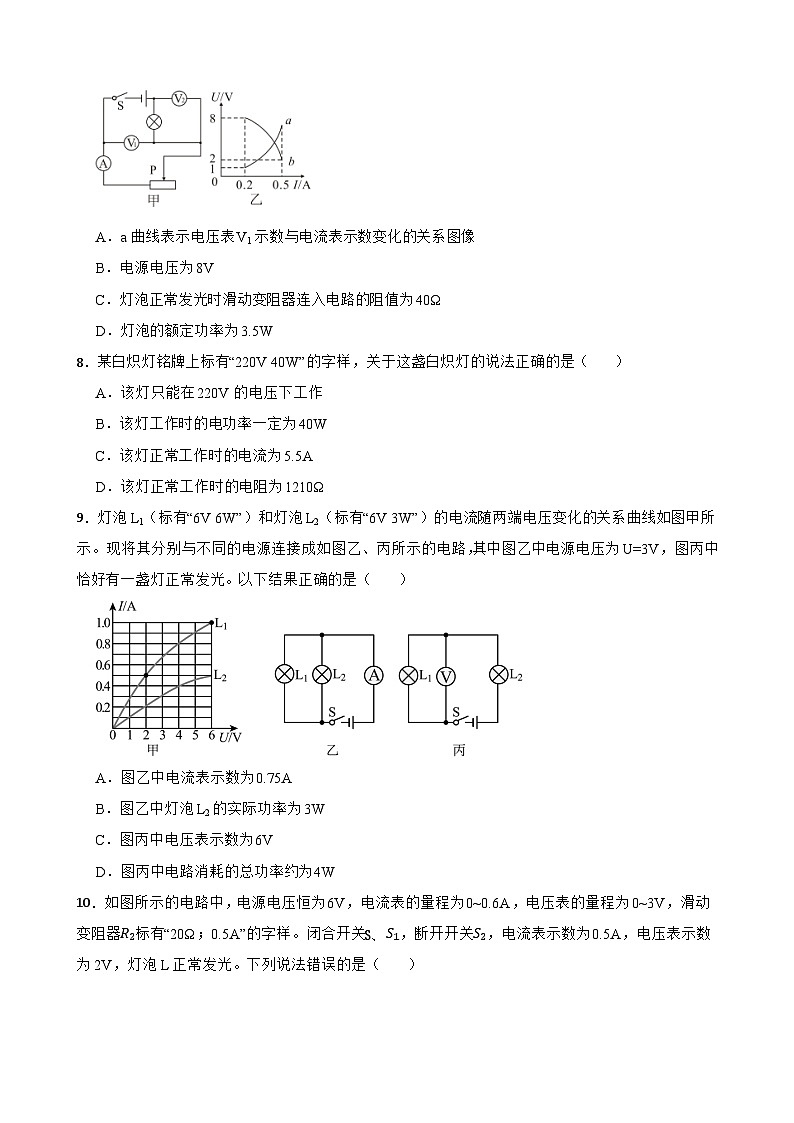

7．如图甲所示的电路中，电源电压恒定，闭合开关S，将滑动变阻器的滑片P从最右端滑至灯泡正常发光的位置，两电压表示数与电流表示数变化的关系图像如图乙所示，则下列说法正确的是（ ）
A．a曲线表示电压表V1示数与电流表示数变化的关系图像
B．电源电压为8V
C．灯泡正常发光时滑动变阻器连入电路的阻值为40Ω
D．灯泡的额定功率为3.5W
8．某白炽灯铭牌上标有“220V 40W”的字样，关于这盏白炽灯的说法正确的是（ ）
A．该灯只能在220V的电压下工作
B．该灯工作时的电功率一定为40W
C．该灯正常工作时的电流为5.5A
D．该灯正常工作时的电阻为1210Ω
9．灯泡L1（标有“6V 6W”）和灯泡L2（标有“6V 3W”）的电流随两端电压变化的关系曲线如图甲所示。现将其分别与不同的电源连接成如图乙、丙所示的电路，其中图乙中电源电压为U=3V，图丙中恰好有一盏灯正常发光。以下结果正确的是（ ）
A．图乙中电流表示数为0.75A
B．图乙中灯泡L2的实际功率为3W
C．图丙中电压表示数为6V
D．图丙中电路消耗的总功率约为4W
10．如图所示的电路中，电源电压恒为6V，电流表的量程为0~0.6A，电压表的量程为0~3V，滑动变阻器R2标有“20Ω；0.5A”的字样。闭合开关S、S1，断开开关S2，电流表示数为0.5A，电压表示数为2V，灯泡L正常发光。下列说法错误的是（ ）
A．定值电阻R1为8Ω
B．灯泡L的额定功率为1W
C．闭合开关S、S2，断开开关S1，且电路安全时，R2接入电路的阻值范围是4Ω~12Ω
D．闭合开关S、S2，断开开关S1，且电路安全时，电路的最大功率和最小功率的比为4∶3
二、填空题
11．写出以下三种仪器的读数。
（1）图甲中，该物体长度为 cm。
（2）图乙中，此时秒表的示数为 s。
（3）图丙中，电能表示数为 kW·h，为保证安全，使用该电能表的电路最大总功率不能超过 W。
12．很多城市的公共交通都换用新能源电动车。若汽油车发动机的效率为25%，新能源电动车的电机效率为100%，则汽油车完全燃烧6kg汽油可被汽车利用的能量相当于 度电。若汽油完全燃烧产生的这些能量全部用于加热水，则可使质量为1200kg初温为20℃的水温度升高到 ℃。[c水=4.2×103J/kg⋅℃，q汽油=4.2×107J/kg]
13．某充电宝部分信息如表所示，给充电宝充电时，充电宝相当于 （选填“电源”或“用电器”）；充电宝充满电后，储存电能为 J，可使额定功率是5W的小风扇正常工作 h。（假设充电宝电量剩余10%立即停止工作）
14．如图所示，电源电压为6V，闭合开关S，通电1min，电阻R2产生的热量为72J，电流表 A1的示数为 0.5A，则电流表 A2的示数为 A。
15．如图所示，六个电阻完全相同，阻值都是 R，将电压为U的电源接在C，D两点间，则B，C两点间电阻 R4 的功率为 .若将电源接在线路中的A，C两点间，则 (选填“R1”“R2”“R3”“R4”“R5”“R6”或“所有电阻”)中无电流流过.
16．已知电风扇线圈的电阻为20Ω，若加在该电风扇的电压为220V，此时通过的电流为1A，则电风扇的电功率为 W，电风扇连续工作10min产生的热量为 J.
三、实验探究题
17．某同学用如图甲所示的电路测量小灯泡的电功率。实验中电源电压保持不变，小灯泡的额定电压是3.8V。
（1）图甲中有一根导线接错了，请你在这根导线上：打“×"，并补画出正确的那根导线 ；
（2）正确连接电路后，小灯泡正常发光时电流表示数如图乙所示，则小灯泡正常发光时的电流是 A，小灯泡的额定功率是 W；
（3）测出小灯泡额定功率后，该同学接着移动滑动变阻器的滑片，当电流表的示数为0.32A时，电压表的示数不可能是 （填标号）。

四、科普阅读题
18．阅读短文，回答文后的问题。
体脂秤
脂肪是人体的重要成分，主要分布在内脏周围和皮肤下面，脂肪供给维持生命必需的能量，氧化热值约为3.8×107J/kg，皮下脂肪还能防止热量散失，脂肪过量使人肥胖、并导致一些慢性疾病，人体脂肪率表示脂肪含量的多少，简称体脂率，是人体中脂肪质量与人体总质量的百分比，脂肪率可反映人体肥胖的程度，是现代人衡量身体健康水平的重要指标。体脂率的测量有多种方法，比较方便的一种是利用脂肪几乎不含水分，其导电性和其他成分不同，可以用测量人体电阻的办法来计算体脂率。这是市面上多数体脂秤测量体脂率的原理。
如图甲所示为一款市面常见的体脂秤，其体重测量部分的原理简化图如图乙所示，由压敏电阻R（其阻值随所受压力F变化的关系如图丙所示）、数字式仪表P（电阻可忽略不计）、滑动变阻器R0、电池等组成电路。R0为滑动变阻器用作仪表P的调零。台板部分的质量忽略不计，电源电压为6V。当被测者站上体脂秤后数字式仪表P显示被测者体重。在测量体重的同时，踏板上的导电镀膜玻璃会给人体通入特定频率的电信号，利用脂肪部分比肌肉和人体的其他组织导电性差。利用一个安全的特定频率电信号通过人体时，电信号会因人体导电性的不同而发生不同程度的变化。根据这一变化加上被测者的身高、体重信息，可计算出人体体脂率的大概值。
（1）比较脂肪和人体其他成分的物理属性，下列说法错误的是
A.导热性较差 B.导电性较差 C.比热容较大
（2）测量体脂率前需要先录入被测者的身高信息，才能准确计算出体脂率，因为人体身高越高，相当于导体的 越大，电阻就越大；
（3）若R0为100Ω，若体脂秤最大可承受压力为1000N，则测量电路测量体重的最大功率为 W；
（4）某被测者穿着橡胶拖鞋站上体脂秤，发现体重正常显示，而体脂率测量结果偏差很大，原因是 。
五、简答题
19．电炉丝通过导线接到电路里，电炉丝热得发红，而导线却几乎不发热，请你用学过的电学知识解释这种现象。
六、作图题
20．如图是测量小灯泡（2.5V，0.3A）电功率的电路，请你把实物电路连接完整，要求向右移动滑动变阻器的滑片电阻变大。
七、综合题
21．项目化学习小组的同学想设计一款具有高、低温两挡发热功能的保暖护膝送给爷爷。他们收集了如下材料：电压为6V的电源，两个阻值均为3Ω的加热电阻片，若干导线和开关。
（1）请你帮助小明设计电路，并画在答题卡的虚线框内；
（2）求自制护膝在低温挡工作时电路中的电流；
（3）求高温档工作10min所消耗的电能。
参考答案
1．C
2．C
3．A
4．D
5．C
6．D
7．D
8．D
9．D
10．C
11．（1）3.00
（2）307.5
（3）2023.6；4400
12．17.5；70
13．用电器；1.44×105；7.2
14．0.3
15．U24R；R5
16．220；1.2×104
17．；0.3；1.14；AB
18．C；长度；0.144；橡胶为绝缘体
19．答：电炉丝通过导线接到电路里，电炉丝和导线通电的时间相同。而导线的电阻很小，电炉丝的电阻很大，由公式 Q=I2Rt 知，相同时间电炉丝产生的热量远大于导线产生的热量，所以电炉丝热得发红，而导线却几乎不发热。
20．
21．（1）（2）1A；（3）7200J型号
SD1
电池容量
8000mAh
输入
5V﹣1500mA
输出
5V﹣1000mA
