沪粤版（2024）九年级上册（2024）第十五章 电能与电功率15.3 用电器的正确使用同步练习题

这是一份沪粤版（2024）九年级上册（2024）第十五章 电能与电功率15.3 用电器的正确使用同步练习题，共9页。试卷主要包含了3用电器的正确使用，1m/s，5A，2Ω等内容，欢迎下载使用。

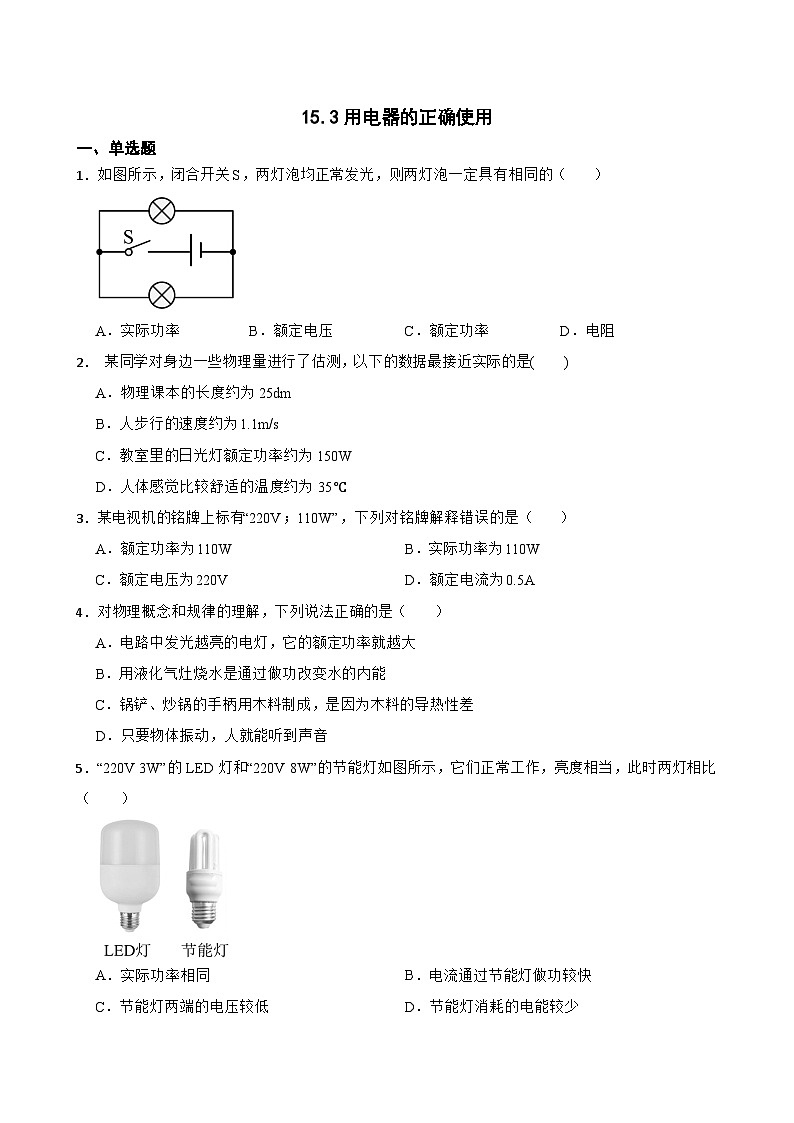

一、单选题
1．如图所示，闭合开关S，两灯泡均正常发光，则两灯泡一定具有相同的（ ）
A．实际功率B．额定电压C．额定功率D．电阻
2． 某同学对身边一些物理量进行了估测，以下的数据最接近实际的是( )
A．物理课本的长度约为 25dm
B．人步行的速度约为1.1m/s
C．教室里的日光灯额定功率约为 150W
D．人体感觉比较舒适的温度约为 35℃
3．某电视机的铭牌上标有“220V；110W”，下列对铭牌解释错误的是（ ）
A．额定功率为110WB．实际功率为110W
C．额定电压为220VD．额定电流为0.5A
4．对物理概念和规律的理解，下列说法正确的是（ ）
A．电路中发光越亮的电灯，它的额定功率就越大
B．用液化气灶烧水是通过做功改变水的内能
C．锅铲、炒锅的手柄用木料制成，是因为木料的导热性差
D．只要物体振动，人就能听到声音
5．“220V 3W”的LED灯和“220V 8W”的节能灯如图所示，它们正常工作，亮度相当，此时两灯相比（ ）
A．实际功率相同B．电流通过节能灯做功较快
C．节能灯两端的电压较低D．节能灯消耗的电能较少

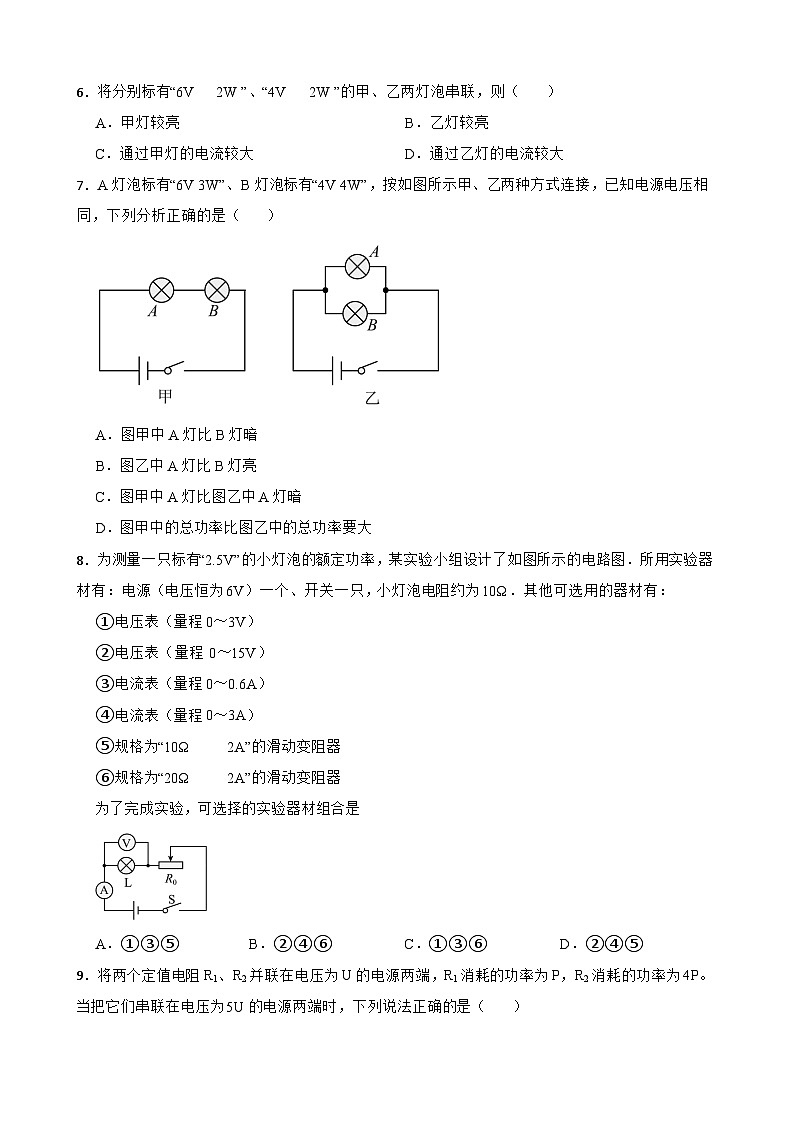

6．将分别标有“6V 2W ”、“4V 2W ”的甲、乙两灯泡串联，则（ ）
A．甲灯较亮B．乙灯较亮
C．通过甲灯的电流较大D．通过乙灯的电流较大
7．A灯泡标有“6V 3W”、B灯泡标有“4V 4W”，按如图所示甲、乙两种方式连接，已知电源电压相同，下列分析正确的是（ ）
A．图甲中A灯比B灯暗
B．图乙中A灯比B灯亮
C．图甲中A灯比图乙中A灯暗
D．图甲中的总功率比图乙中的总功率要大
8．为测量一只标有“2.5V”的小灯泡的额定功率，某实验小组设计了如图所示的电路图．所用实验器材有：电源（电压恒为6V）一个、开关一只，小灯泡电阻约为10Ω．其他可选用的器材有：
①电压表（量程0～3V）
②电压表（量程 0～15V）
③电流表（量程0～0.6A）
④电流表（量程0～3A）
⑤规格为“10Ω 2A”的滑动变阻器
⑥规格为“20Ω 2A”的滑动变阻器
为了完成实验，可选择的实验器材组合是
A．①③⑤B．②④⑥C．①③⑥D．②④⑤
9．将两个定值电阻R1、R2并联在电压为U的电源两端，R1消耗的功率为P，R2消耗的功率为4P。当把它们串联在电压为5U的电源两端时，下列说法正确的是（ ）
A．R1两端的电压为UB．通过R2的电流变小
C．R1消耗的功率为4PD．两个电阻消耗的总功率为20P

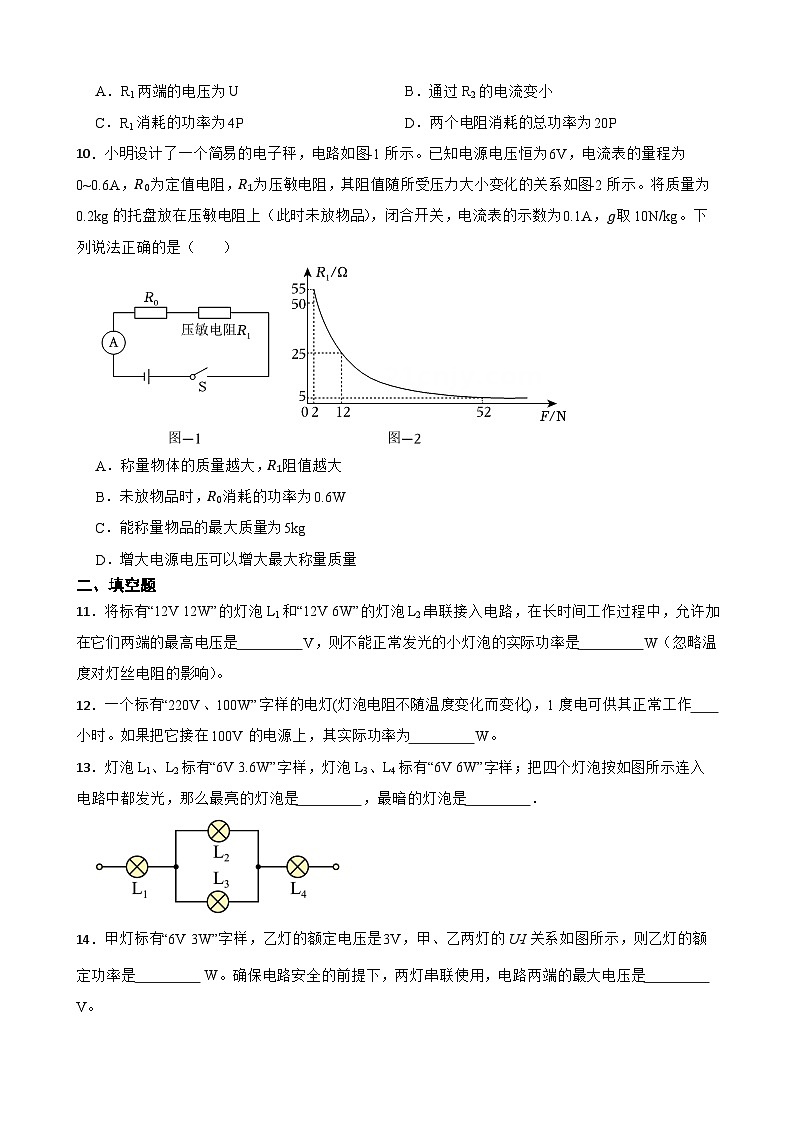

10．小明设计了一个简易的电子秤，电路如图-1所示。已知电源电压恒为6V，电流表的量程为0~0.6A，R0为定值电阻，R1为压敏电阻，其阻值随所受压力大小变化的关系如图-2所示。将质量为0.2kg的托盘放在压敏电阻上（此时未放物品），闭合开关，电流表的示数为0.1A，g取10N/kg。下列说法正确的是（ ）
A．称量物体的质量越大，R1阻值越大
B．未放物品时，R0消耗的功率为0.6W
C．能称量物品的最大质量为5kg
D．增大电源电压可以增大最大称量质量
二、填空题
11．将标有“12V 12W”的灯泡L1和“12V 6W”的灯泡L2串联接入电路，在长时间工作过程中，允许加在它们两端的最高电压是 V，则不能正常发光的小灯泡的实际功率是 W（忽略温度对灯丝电阻的影响）。
12．一个标有“220V、100W”字样的电灯(灯泡电阻不随温度变化而变化)，1度电可供其正常工作 小时。如果把它接在100V的电源上，其实际功率为 W。
13．灯泡L1、L2标有“6V 3.6W”字样，灯泡L3、L4标有“6V 6W”字样；把四个灯泡按如图所示连入电路中都发光，那么最亮的灯泡是 ，最暗的灯泡是 ．
14．甲灯标有“6V 3W”字样，乙灯的额定电压是3V，甲、乙两灯的U﹣I关系如图所示，则乙灯的额定功率是 W。确保电路安全的前提下，两灯串联使用，电路两端的最大电压是 V。
15． 如题图甲所示是小灯泡L和定值电阻R的I-U图像，电路图如图乙所示，电源电压不变，闭合开关S1、S2，通过定值电阻R的电流为0.2A时，小灯泡L的实际电功率为 W，此时电流表的示数为 A，电源输出的总电功率为 W。
16．如图甲所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从b点向左移动到某点的过程中，电流表示数随电压表示数变化的图象如图乙所示。则R的阻值是 Ω。若将3只灯泡 L1“3V 6W”， L2“6V 6W”、L3“9V 6W”分别替换滑动变阻器（闭合开关后均不损坏），则实际功率最大是灯泡 。
三、实验探究题
17．在“测小灯泡电功率实验”中，小灯泡L1额定电压为2.5V。
（1）图甲是小明测定小灯泡L1额定功率的实物电路图，请你用笔画线代替导线帮他补充完整，要求：滑动变阻器的滑片P向左移时，灯泡发光变暗 ；
（2）闭合开关，移动滑片至某位置时，电压表示数为1.5V。若使小灯泡L1正常发光，应将移动滑片向 （选填“A”或“B”）端移动。当电压表示数为2.5V时，电流表示数如图乙所示，则小灯泡L1的额定功率为 W；
（3）仅用该实验装置中的器材，以下探究活动能够完成的是 。
A．测量小灯泡的电阻
B．探究欧姆定律
C．探究焦耳定律的特点
四、科普阅读题
18．阅读短文，回答问题
国货之光——比亚迪仰望
亚迪仰望U8定位为高端新能源硬派越野车，有四个独立驱动电机能够实现极限操稳、应急浮水、原地掉头和敏捷转向等场景功能，如图甲所示。
U8能实现原地掉头的基础是左右两侧车轮的反向转动，通过在车辆左右两侧车轮施加方向相反的驱动力，使车辆绕中心转动，进而实现车辆原地转向。此外，它的密封性能好，在深水区可以漂浮在水面上，车轮在水中扮演着螺旋桨的角色，能够缓慢的转弯、行驶。U8可以插电式补电，设电池当前储能占充满状态储能的百分比为D。假定充电桩输出的电能全部转化为电池的储能。充电前，D为30%，充电桩显示屏中充电时长、充电度数、充电费用示数均为0.开始充电后，充电功率P与D的关系如图乙所示。充满后，立即停止充电。当D达到70%时，充电桩显示屏的部分即时信息如表。
（1）当U8漂浮在水面上，车轮在水中扮演着螺旋桨的角色，能够向前加速和转弯，利用了力可以改变物体的 ；车在水中向前加速时，水对车施加的动力 （选填“大于”“等于”或“小于”）车所受到的阻力
（2）如图所示，下列器件中的工作原理和U8四轮驱动电机相同的是 ；
A.麦克风 B.防汛报警器
C.电铃 D.电动机模型
（3）若U8想实现原地顺时针掉头应该 。
A.左侧车轮、右侧车轮都向后转动 B.左侧车轮向后转动，右侧车轮向前转动
C.左侧车轮、右侧车轮都向前转动 D.左侧车轮向前转动，右侧车轮向后转动
（4）有关U8性能及充电过程，下列说法正确的是 ；
A.U8漂浮在水面上时浮力大于重力
B.充电70%时，充电电流是125A
C.原地掉头匀速转动时运动状态不变
D.充电过程中充电电费单价不变，则测试全过程的充电费用54元
五、简答题
19．现有两个标记模糊，额定电压都是220V，但额定功率相差较大的白炽灯泡，怎样判断哪一盏灯的额定功率较大？
六、作图题
20．现代家庭厨房中的排油烟机，主要由电动机和照明灯等构成，前面面板上的开关有快速、慢速和照明等，照明灯一般为220V 15W的两盏灯，由一个照明开关控制．请在下面的方框中连出排油烟机的内部电路．
七、综合题
21．一个电热水壶的额定电压是220V，额定功率为2000W。
（1）求正常工作时电热水壶的电阻是多少?
（2）在正常工作时电热水壶通电1min产生多少热量?
（3）当它的实际电压为110V时，实际功率是多大?
参考答案
1．B
2．B
3．B
4．C
5．B
6．A
7．C
8．C
9．D
10．C
11．18；3
12．10；20.66
13．L1；L2
14．1.8；8
15．1；0.7；1.4
16．6；L2
17．；B；0.65；ABC
18．运动状态；大于；D；D；B
19．解：（1）观察灯丝：因为灯丝（钨丝）长度差不多，较粗的电阻小，额定功率比较大，即灯丝粗的电功率大；
（2）把两个灯泡串联接在家庭电路上，由P=I2R可知电阻大的，实际功率大（较亮），即：串联接在家庭电路中亮的额定功率小；
（3）把两个灯泡并联接在家庭电路，都在额定电压下，正常发光，亮的额定功率大．
20．
21．（1）根据公式P=U2R可得，正常工作时电热水壶的电阻是R=U2P=(220V)22000W=24.2Ω
（2）在正常工作时电热水壶通电1min产生的热量为Q=W=Pt=2000W×1×60s=1.2×105J
（3）当它的实际电压为110V时，实际功率是P实=U实2R=(110V)224.2Ω=500W充电电压/V
充电电流/A
充电时长/min
充电度数/kW·h
充电费用/元
800
16
24.0
28.8
