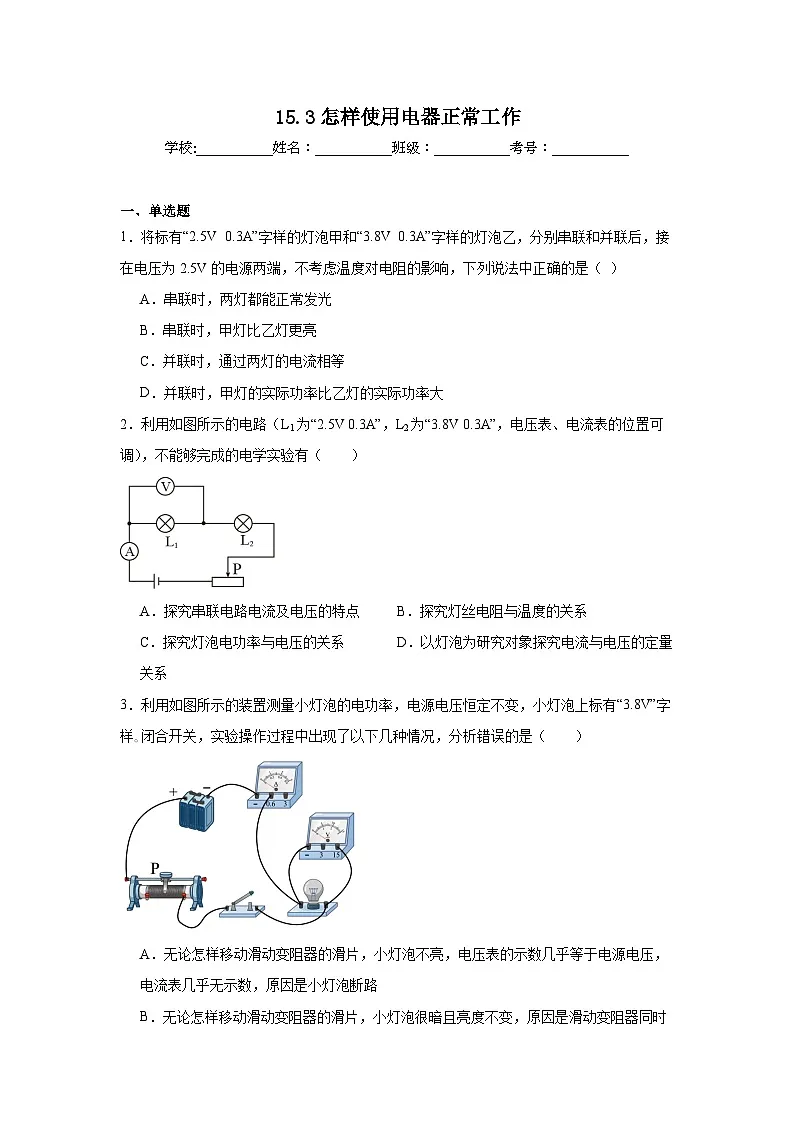

一、单选题
1．将标有“2.5V 0.3A”字样的灯泡甲和“3.8V 0.3A”字样的灯泡乙，分别串联和并联后，接在电压为2.5V的电源两端，不考虑温度对电阻的影响，下列说法中正确的是（ ）
A．串联时，两灯都能正常发光
B．串联时，甲灯比乙灯更亮
C．并联时，通过两灯的电流相等
D．并联时，甲灯的实际功率比乙灯的实际功率大
2．利用如图所示的电路（L1为“2.5V 0.3A”，L2为“3.8V 0.3A”，电压表、电流表的位置可调），不能够完成的电学实验有（ ）
A．探究串联电路电流及电压的特点B．探究灯丝电阻与温度的关系
C．探究灯泡电功率与电压的关系D．以灯泡为研究对象探究电流与电压的定量关系
3．利用如图所示的装置测量小灯泡的电功率，电源电压恒定不变，小灯泡上标有“3.8V”字样｡闭合开关，实验操作过程中出现了以下几种情况，分析错误的是（ ）
A．无论怎样移动滑动变阻器的滑片，小灯泡不亮，电压表的示数几乎等于电源电压，电流表几乎无示数，原因是小灯泡断路
B．无论怎样移动滑动变阻器的滑片，小灯泡很暗且亮度不变，原因是滑动变阻器同时接入两个下接线柱
C．当小灯泡的实际电压为2.5V时，要测量小灯泡的额定功率，需将滑片向左移动
D．电压表无示数，小灯泡不亮，可能是小灯泡短路
4．在“测量小灯泡的额定功率”的实验中，所用的实验器材有：稳压电源、滑动变阻器、小灯泡、电流表、电压表、开关各一个，导线若干。某同学电路连接正确，闭合开关，小灯泡发光，但无论怎样调节滑动变阻器的滑片，电压表示数都达不到灯泡的额定电压值，其原因可能是（ ）
A．小灯泡处断路B．电源电压太低
C．电压表量程选大了D．滑动变阻器总电阻太大
5．小明发现家里的白炽灯突然变亮，主要原因可能是白炽灯的（ ）
A．额定电压变大B．实际电压变大C．额定功率变小D．实际电压变小

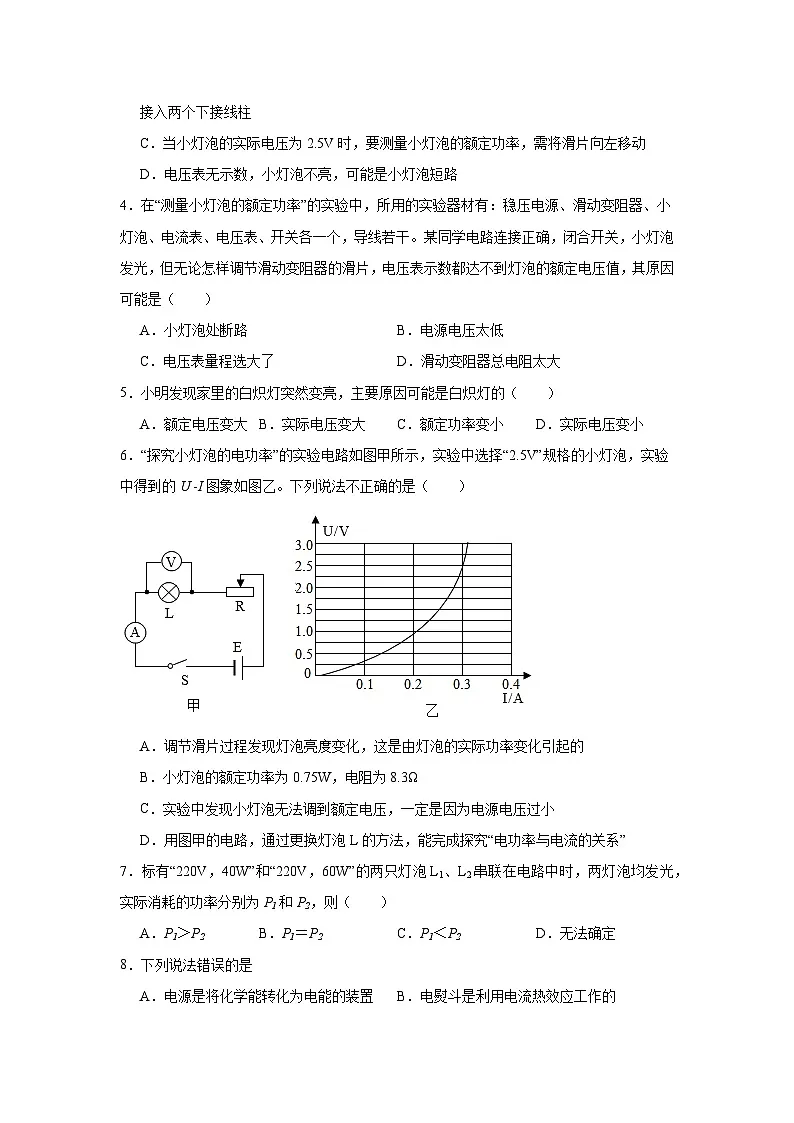

6．“探究小灯泡的电功率”的实验电路如图甲所示，实验中选择“2.5V”规格的小灯泡，实验中得到的U -I图象如图乙。下列说法不正确的是（ ）
A．调节滑片过程发现灯泡亮度变化，这是由灯泡的实际功率变化引起的
B．小灯泡的额定功率为0.75W，电阻为8.3Ω
C．实验中发现小灯泡无法调到额定电压，一定是因为电源电压过小
D．用图甲的电路，通过更换灯泡L的方法，能完成探究“电功率与电流的关系”
7．标有“220V，40W”和“220V，60W”的两只灯泡L1、L2串联在电路中时，两灯泡均发光，实际消耗的功率分别为P1和P2，则（ ）
A．P1＞P2B．P1＝P2C．P1＜P2D．无法确定
8．下列说法错误的是
A．电源是将化学能转化为电能的装置B．电熨斗是利用电流热效应工作的
C．保险丝由电阻率大 熔点低的合金组成 D．发电机是根据电磁感应现象制成的装置

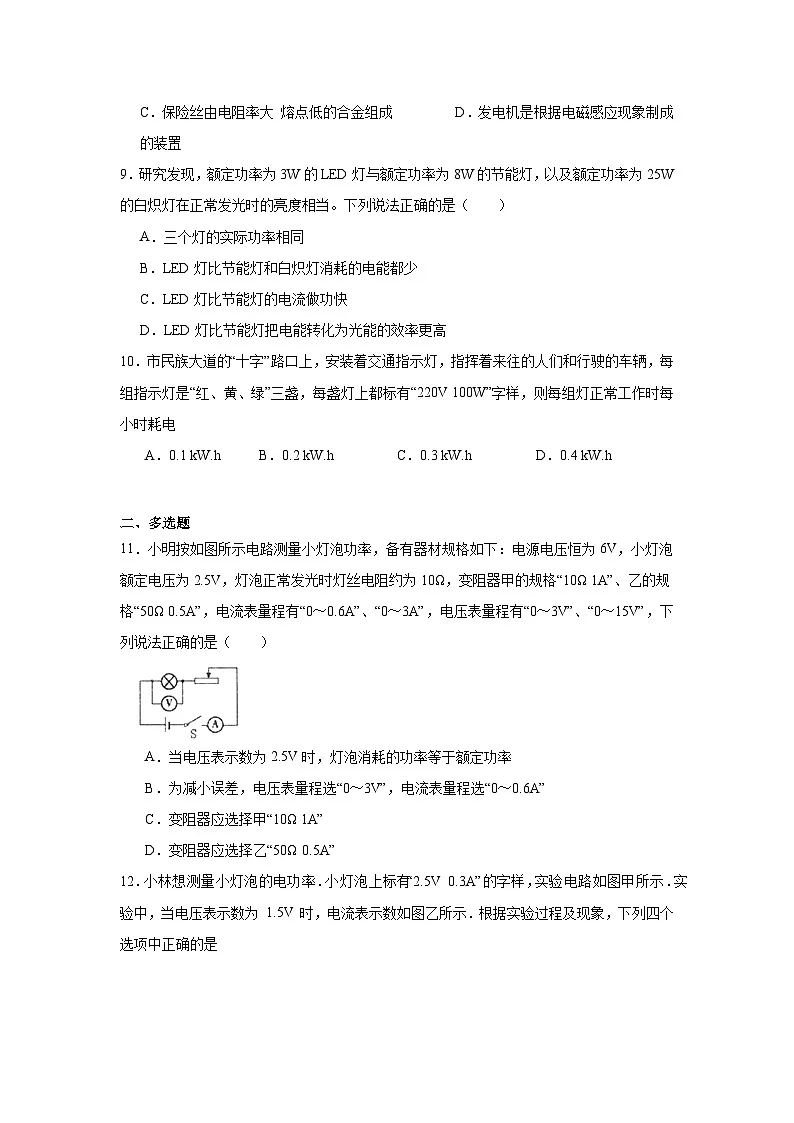

9．研究发现，额定功率为3W的LED灯与额定功率为8W的节能灯，以及额定功率为25W的白炽灯在正常发光时的亮度相当。下列说法正确的是（ ）
A．三个灯的实际功率相同
B．LED灯比节能灯和白炽灯消耗的电能都少
C．LED灯比节能灯的电流做功快
D．LED灯比节能灯把电能转化为光能的效率更高
10．市民族大道的“十字”路口上，安装着交通指示灯，指挥着来往的人们和行驶的车辆，每组指示灯是“红、黄、绿”三盏，每盏灯上都标有“220V 100W”字样，则每组灯正常工作时每小时耗电
A．0.1 kW.hB．0.2 kW.hC．0.3 kW.hD．0.4 kW.h
二、多选题
11．小明按如图所示电路测量小灯泡功率，备有器材规格如下：电源电压恒为6V，小灯泡额定电压为2.5V，灯泡正常发光时灯丝电阻约为10Ω，变阻器甲的规格“10Ω 1A”、乙的规格“50Ω 0.5A”，电流表量程有“0～0.6A”、“0～3A”，电压表量程有“0～3V”、“0～15V”，下列说法正确的是（ ）

A．当电压表示数为2.5V时，灯泡消耗的功率等于额定功率
B．为减小误差，电压表量程选“0～3V”，电流表量程选“0～0.6A”
C．变阻器应选择甲“10Ω 1A”
D．变阻器应选择乙“50Ω 0.5A”
12．小林想测量小灯泡的电功率．小灯泡上标有“2.5V 0.3A”的字样，实验电路如图甲所示．实验中，当电压表示数为 1.5V 时，电流表示数如图乙所示．根据实验过程及现象，下列四个选项中正确的是
A．如图乙中的电流表示数为 1A
B．小灯泡此时的实际功率为0.3W
C．若想测量小灯泡的额定功率，电压表量程需选择0～3V
D．滑片P在某位置时，电压表示数为2V，若要测量小灯泡的额定功率，还应将滑片继续向右移动
13．伏安法测量小灯泡电功率的实验中滑动变阻器的作用是( )
A．保护电路B．改变小灯泡的额定电压
C．改变电源电压D．改变小灯泡的实际电压
14．下面的说法中正确的是（ ）
A．1000W的电炉累计正常工作50h，耗电50度
B．标有“36V 60W”字样的灯泡，只有接在36V的电压下，灯泡才能正常发光
C．两盏25W的电灯正常工作10h，耗电0.5kW•h
D．标有“220V 40W”字样的电烙铁，正常工作25h，耗电1kW
15．如图是小明同学测量小灯泡电功率实验的实物图，下列说法正确的是（设小灯泡电阻不变）（ ）
A．向右移动滑片，灯变亮、电压表与电流表的比值不变
B．向右移动滑片，灯变亮、电压表与电流表的比值变大
C．向左移动滑片，灯变暗、电压表与电流表的比值变大
D．向左移动滑片，灯变暗、电压表与电流表的比值不变
三、填空题
16．经验证明，只有不高于 V的电压才是安全的；家庭电路的两条进户线，一条叫做火线，另一条叫做 ．
17．伏安法测小灯泡的电功率
实验原理： ；
实验器材： 开关和导线等；
实验电路图：如图。
实验方案：
（1）在实验的过程中，通过调节滑动变阻器，使小灯泡两端的电压等于 ，观察 ，记下电压值和 ，算出它的 ，这个功率就是它的 ；
（2）通过调节滑动变阻器，使小灯泡两端的电压低于 ，观察 ，记下电压值和电流值，算出它的 功率；
（3）通过调节滑动变阻器，使小灯泡两端的电压高于 （约为额定电压的1.2倍），观察小灯泡的亮度，记下电压值和电流值，算出它的实际功率。
实验表格
实验步骤
（4）按照电路图连接实验器材，闭合开关前，滑动变阻器的滑片滑到 ；
（5）闭合开关，按实验方案完成实验，将实验数据记录在表格中。评估与交流：有同学在设计的表格中，有电功率的平均值这一项，把三次测量的平均值作为小灯泡的额定功率，这种设计是否合理？为什么？
答案： ；
注意事项
（6）电源电压应高于灯泡的额定电压；滑动变阻器允许通过的最大电流要大于小灯泡的正常工作电流，滑动变阻器的最大阻值应与小灯泡的电阻差不多，这样会使滑动变阻器的 ；
（7）连接电路时，电压表的量程要参照小灯泡的 来选择，电流表的量程应根据灯泡的 来选择，如果灯泡的额定电压未知，则要采用试触的方法判断；
（8）连接电路时，开关要 ，防止由于 ；
（9）闭合开关前，要将滑动变阻器的滑片置于 的位置，以防止电路中电流 ，其保护电路作用；
（10）调节小灯泡两端的电压高于额定电压时要注意缓慢调节滑动变阻器的滑片，实际电压不能超过额定电压的1.2倍，同时通电时间 ，否则容易 小灯泡。
【考向点拨】
（11）补充电路： ；
（12）测量前变阻器的位置、目的： ；
（13）变阻器连接： ；
（14）开关状态： ；
（15）电路故障： ；
（16）电流表、电压表反偏： ；
（17）影响小灯泡亮度的因素： ；
（18）确定划片移动方向和接入电阻大小： ；
（19）实际功率大小： ；
（20）分析图像求额定功率： ；
（21）分析图像不同电压下灯丝电阻值不同： 。
18．如图所示电路，L1标有“3V 3W”字样，L2标有“3V 1.5W”字样，电源电压恒为3V。若L2灯丝电阻保持不变，要使两灯同时正常发光，则开关S1 、开关S2 、开关S3 （以上三空均选填“闭合”或“断开”），此时两灯中灯泡 更亮些；若开关的开闭情况与前面相反，则灯泡 更亮一些。（后两空均选填“L1”或“L2”）
19．微电子控制电热水瓶的铭牌如表：
由此可知：在额定电压下工作，保温时通过电热水瓶的电流约是 A（保留两位小数）；煮水6min，消耗的电能是 kW•h．
20．伏安法测小灯泡电功率的实验原理是 。用 测出小灯泡两端的电压，用 测出通过小灯泡的电流，然后根据公式算出相应的功率；要测小灯泡的额定功率，可以用 调节灯泡两端的电压，使电压表的示数刚好为小灯泡的额定电压，读出此时的电流表的示数，就可以算出额定功率，此时灯泡 （选填“正常”或“不正常”）发光。
四、实验题
21．小雨同学进行“测量小灯泡的电功率”实验，现有器材：额定电压为6V的同规格小灯泡（电阻约为25Ω）若干个，电压为12V的电源1个，电流表、电压表、开关各1个，规格分别为“20Ω 1A”和“50Ω 0.5A”的滑动变阻器各1个，导线若干。
（1）连接电路时开关应 ，在闭合开关前，变阻器的滑片应放在 端（填“左”或“右”），实验中应选择规格为“ ”的滑动变阻器；
（2）图1中已经连接了部分电路，请用笔画线代替导线，将电路连接完整；( )
（3）小雨正确连接好电路后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮，电压表有示数，电流表示数为0，经检查电表完好，则故障可能是 ；
（4）故障排除后，再次闭合开关，移动滑动变阻器的滑片到某一位置时，小灯泡正常发光，此时电流表的示数如图2所示，则电流表的示数为 A，小灯泡的额定功率是 W；
（5）在实验过程中，曾出现即使将滑动变阻器调至电阻最小的位置，灯泡微弱发光，两表示数很小的现象，小雨检查时碰了一下灯座上的接线柱，突然灯泡变亮了，两表示数也变大了。小军认为这是接触不良造成的，为什么接触不良就会出现这种现象呢？小雨依据欧姆定律分析，接触不良的地方 变大，导致电路中的电流变小，从而出现上述实验现象。
五、综合题
22．由LED和小灯泡L1组成的电路，如图所示。闭合开关时，LED亮，而L1不亮。但用一根导线接在两个接线柱时，L1亮了。
（1）在方框内，把电路对应的电路图画完整 ；
（2）闭合开关时，LED亮，而L1不亮。L1不亮的原因可能是 ；
（3）L1亮了，导线所接的两个接线柱是 。
23．一天，小明妈妈要用电吹风机时，发现家里的电吹风机只能吹冷风不能吹热风，经检查，原来是机内的电热丝已经烧坏了，小明想用一根阻值相同的电热丝来替换，为此：

（1）他从铭牌上查到，该电吹风机吹热风时的额定功率为1080W；又认真研究了电吹风机的电路（如图），弄清了当选择开关放在“冷”时，就把 连入了电路；当开关放到“热”时，就是把 连入电路。
（2）小明关掉家中所有电器，只打开电吹风机，观测出家中的电能表2min内转了20转，结合电能表铭牌上的“3000R/kW•h”字样，他求出了吹风机吹冷风时的功率为多少？
（3）请你根据上述描述帮小明算出应选配的电热丝的阻值。
（4）当电路供电电压为200V时，电吹风电热丝的实际电功率为多大？
24．小明探究家中一台即热式电热水器的实际功率．他让家中其他用电器都停止工作，只接通电热水器，观察到家中电子式电能表的指示灯在1min内闪烁了320次，该电能表的技术参数如图所示．问：
（1）这台电热水器的实际功率多大 ？
（2）观察铭牌，发现该热水器的实际功率小于其额定功率，造成这一结果的原因可能是 （写出一条即可）．
《15.3怎样使用电器正常工作》参考答案
1．D
【详解】由I=得，R=，两灯泡额定电流相等，额定电压高的电阻大，即灯R甲＜R乙；
A．两灯串联时，如两灯串联接入电路，电流相等，电阻大的分得的电压高，两灯的电压和为电源电压2.5V，故都不能正常发光；故A错误；
B．由P=UI，I=可得P=I2R，R1＜R2，所以P甲＜P乙，L甲的实际功率小于L乙的实际功率，故B错误；
C．两灯并联时，电压相等，R1＜R2，由I=可知，通过甲的电流大于乙的电流，故C错误；
D．两灯并联时，电压相等，由P=UI，I=可得P=，R甲＜R乙；所以甲的实际功率大于乙的实际功率；故D正确．
2．D
【详解】A．由电路图知，两个灯泡与滑动变阻器串联连接，变换电流表的位置，可探究串联电路电流的特点，变换电压表的位置，可探究串联电路电压的特点，故A不符合题意；
BC．通过调节滑片位置，记下电压表及电流表的示数，可测出灯丝在不同电压下的阻值，从而得出灯丝电阻与温度的关系，同时可测得灯泡电功率与电压的关系，故BC不符合题意；
D．要探究电流与电压的关系，应保持研究对象的阻值不变，而灯泡灯丝的阻值是变化的，无法达到探究目的，故D符合题意。
故选D。
3．C
【详解】A．无论怎样移动滑动变阻器的滑片，小灯泡不亮，电流表几乎无示数，可能电路中出现断路，电压表的示数几乎等于电源电压，可能是小灯泡断路，故A正确，不符合题意；
B．小灯泡一直很暗，通过小灯泡的电流很小，由欧姆定律可知电路中的电阻很大，滑片移动，灯泡的亮度不变，说明滑动变阻器接入电路的阻值不变，可能是因为滑动变阻器同时接了下面两个接线柱，故B正确，不符合题意；
C．灯泡的额定电压是3.8V，当小灯泡的实际电压为2.5V时，要使灯泡正常工作，灯泡两端电压增大到3.8V，电路电流要增大，总电阻要减小，滑动变阻器的电阻要减小，滑片向右端移动，使电压表的示数为3.8V为止，故C错误，符合题意；
D．电压表和灯泡并联，如果电压表无示数，小灯泡不亮，可能是灯泡被短路，故D正确，不符合题意。
故选C。
4．B
【详解】A．如果小灯泡处断路，则灯泡不会发光，故A不符合题意；
B．如果电源电压太低，即使变阻器阻值最小，也有可能达不到灯泡的额定电压，故B符合题意；
C．电压表量程的大小，不会影响灯泡两端的电压，故C不符合题意；
D．变阻器是可以调节的，而且最小可调节至阻值为零，此时灯泡两端电压等于电源电压，故D不符合题意。
故选B。
5．B
【详解】灯泡的亮度取决于灯泡的实际功率，实际功率越大，灯泡越亮。小明发现家里的白炽灯突然变亮，说明白炽灯的实际功率变大，根据公式可知，在灯泡电阻不变时，是因为白炽灯的实际电压变大了，白炽灯额定电压和额定功率保持不变，故B符合题意，ACD不符合题意。
故选B。
6．C
【详解】A．调节滑片，变阻器连入电路的阻值发生变化，这样灯泡两端电压和电流都会发生变化，由P=UI知，其实际功率发生变化，所以灯泡亮度会发生改变，故A正确，不符合题意；
B．由图像知，灯泡电压等于额定电压2.5V时，通过灯泡的电流为0.3A，所以灯泡的额定功率
P=UI=2.5V×0.3A=0.75W
灯泡正常发光时电阻
R=≈8.3Ω
故B正确，不符合题意；
C．实验中，移动滑片调节灯泡两端电压，但都无法使灯泡两端电压调到额定电压2.5V，可能是电源电压低于灯泡的额定电压的原因；也可能是电源电压过大，而变阻器的最大电阻过小，当变阻器的最大电阻连入电路中时，灯的电压也高于2.5V，故C错误，符合题意；
D．探究“电功率与电流的关系”时，可换用不同灯泡且保持电压不变，观察小灯泡的亮度来比较电功率，从而得到电功率与电流的关系，故D正确，不符合题意。
故选C。
7．A
【详解】由两灯泡的铭牌可知，两灯泡的额定电压相等，L1的额定功率小于L2的额定功率，由R＝可知，L1的电阻大于L2的电阻，两只灯泡L1、L2串联在电路中时，因串联电路中各处的电流相等，且L1的电阻较大，所以，由P＝I2R可知，L1的实际功率较大，即
P1＞P2，
故选A。
8．A
【详解】A、电源是将其它形式的能量转化为电能的装置,并不限于将化学能转化为电能,故A错误;
B、电熨斗主要是把电能转化为内能,是利用电流的热效应工作的,所以B选项是正确的;
C、家庭电路中的保险丝是由电阻率大、熔点低的铅锑合金制成的,所以C选项是正确的;
D、发电机是利用变化磁场产生变化的电流,即电磁感应现象,所以D选项是正确的.
所以A选项是符合题意的.
【点睛】(1)电源是将其它形式的能量转化为电能的装置;
(2)电流的热效应:电流通过导体要发热,这叫做电流的热效应;
(3)保险丝是由电阻率大、熔点低的铅锑合金制成的;
(4)发电机是利用变化的磁场产生变化的电流,是电磁感应现象.
9．D
【详解】A．额定功率3W的LED灯、额定功率8W的节能灯、额定功率为25W的白炽灯均正常工作时，实际功率均等于额定功率，白炽灯的实际功率最大，故A错误；
B．LED灯比节能灯的实际功率小，但未说明工作时间，不能判断消耗电能的多少，故B错误；
C．功率表示电流做功的快慢，LED灯比节能灯和白炽灯的额定功率小，正常工作时LED灯比节能灯和白炽灯的电流做功慢，故C错误；
D．LED灯比节能灯的额定功率小，正常发光时的亮度相当，所以LED灯比节能灯把电能转化为光能的效率更高，故D正确。
故选D。
10．A
【详解】因为“红、黄、绿”三盏灯是交替工作的，每组灯等效一盏灯正常工作，则每组灯正常工作时每小时耗电：，故A正确．
故选A
11．ABD
【详解】A. 当电压表示数为2.5V即灯泡两端的电压为2.5V时，灯泡消耗的功率等于额定功率，故A正确；B. 灯泡的额定电压为2.5V,所以电压表选0∼3V的量程;根据欧姆定律可得,灯泡的额定电流为IL＝ ＝0.25A，所以电流表的量程选0∼0.6A，故B正确；CD、灯泡正常发光时,变阻器两端的电压UR＝U−UL＝6V−2.5V＝3.5V,变阻器接入电路中的电阻R＝＝14Ω>10Ω，所以变阻器选“50Ω0.5A”，故C错误，D正确．故选ABD.
点睛：（1）由电路图可知，电压表测灯泡两端的电压，根据额定电压下灯泡的实际功率和额定功率相等；（2）根据灯泡的额定电压确定电压表的量程，根据欧姆定律求出灯泡的额定电流确定电流表的量程；（3）根据串联电路的电压特点求出滑动变阻器两端的电压，利用串联电路的电流特点和欧姆定律确定滑动变阻器接入电路中的电阻，据此选择滑动变阻器的规格．
12．BCD
【分析】（1）根据电流表的量程和分度值读出电流表的示数；
（1）由P=UI可求小灯泡此时的实际功率；
（3）根据小灯泡的额定电压选择电压表量程；
（4）测量小灯泡的额定功率，应使其实际电压等于额定电压．
【详解】A、图乙中，电流表的量程为0～0.6A，分度值为0.02A，示数为0.2A，故A错误；
B. 由题知，电压表示数为 1.5V 时，通过小灯泡的电流为0.2A，由P=UI得，小灯泡此时的实际功率1.5V 0.2A =0.3W，故B正确；
C. 小灯泡上标有“2.5V 0.3A”，若想测量小灯泡的额定功率，电压表量程需选择0～3V，故C正确；
D、滑片P在某位置时，电压表示数为2V，若要测量小灯泡的额定功率，需增大电压表的示数，使其等于2.5V，因此应减小滑动变阻器的分压，故应将滑片继续向右移动增大连入电路中的阻值，故D正确．
故选BCD．
13．AD
【分析】电阻大小跟电阻的长度、材料、横截面积有关，跟电阻中的电流、电阻两端的电压无关．“伏安法测电阻”的实验中，滑动变阻器和被测电阻串联在电路中，滑片处于最大阻值处，电源电压不变，电流中的电流最小，起到保护作用．移动变阻器的滑片，改变了连入电路的电阻，电源电压不变，电路中的电流变化，根据知，电阻两端的电压也随之变化．
【详解】“伏安法测电阻”的实验中，滑动变阻器和被测电阻串联在电路中，滑片处于最大阻值处，电源电压不变，电流中的电流最小，起到保护作用．故A正确；通过调节滑动变阻器的滑片时，使电路中的总电阻发生了变化，而电源电压不变，故C错误；由可得，电路中的电流发生改变；因为串联电路起分压作用，滑动变阻器接入电路中电阻的改变，使灯泡分得的电压也发生改变；故D正确；灯泡的额定功率等于灯泡在额定电压下工作时的功率，因此不会发生改变，故B错误．
故答案为AD
14．ABC
【详解】A．电炉消耗的电能，故A正确；
B．灯泡的额定电压为36V，说明灯泡在36V的电压下能达到额定功率，即正常发光，故B正确；
C．两盏灯消耗的电能，故C正确；
D．电烙铁的功率为40W，则通电25h消耗的电能，而非1KW，KW为功率的单位，故D错误．
故选ABC．
点睛：重点是电功公式的应用，计算中注意单位要统一，得出单位要么是焦耳，要么是千瓦时，不可混用，否则得出的单位不是常用单位．
15．AD
【详解】AB．向右移动滑片时，接入电阻变小，电路中电流变大，灯泡变亮，灯泡电阻不变，故电压表与电流表的比值不变，故B错误，A正确；
CD．向左移动滑片时，接入电阻变大，电路中电流减小，灯泡变暗，电压表与电流表的比值不变，故C错误，D正确。
故选AD。
16． 36 零线
【详解】解：（1）对人体安全的电压是不高于36V．
（2）家庭电路中有两条进户线，一条叫零线，另一条叫火线
17． P=UI 电源、额定电压已知的小灯泡、电流表、电压表、滑动变阻器 额定电压 小灯泡的亮度 电流值 功率 额定功率 额定电压 小灯泡的亮度 实际 额定电压 阻值最大处 因为额定功率是额定电压下的功率，不是不同电压下功率的平均值，所以这种设计不合理 调压效果明显 额定电压 额定电流 断开 电路连接错误而发生短路，损坏电流表 阻值最大 过大 不能过长 烧坏 以某一电器为起点，观察一周，先连主电器，后连测量电器，注意连线不能交叉 处于最大位置、为了保护电路 一上一下 断开状态 电流表无示数，某处断路；电压表无示数，被测电器短路或电压表连线未接好 正负极反接 小灯泡由实际功率决定，功率越大，亮度越高 根据电阻与长度成正比 根据公式：进行计算 根据额定电压确定电流，计算即得额定功率 原因是灯丝电阻随温度的变化而变化
【详解】[1]伏安法测小灯泡的电功率，是通过测量灯泡的电压和电流，计算出灯泡的功率，实验原理是。
[2]实验中，额定电压已知的小灯泡与滑动变阻器串联，电压表测量灯泡的电压，电流表测量灯泡的电流，实验器材为电源、额定电压已知的小灯泡、电流表、电压表、滑动变阻器、开关和导线。
（1）[3][4][5][6][7]用电器额定电压下的功率为额定功率，灯的亮暗与功率大小有关。在实验的过程中，通过调节滑动变阻器，使小灯泡两端的电压等于它的额定电压，观察小灯泡的亮度，记下电压值和电流值，算出它的功率，这个功率就是额定功率。
（2）[8][9][10]用电器不同电压下的实际功率不同，通过调节滑动变阻器，使小灯泡两端的电压低于额定电压，观察小灯泡的亮度，记下电压值和电流值，算出它的实际功率。
（3）[11]依题意得，灯泡的实际电压约为额定电压的1.2倍，此时灯泡的电压高于额定电压。
（4）[12]实验中，为了保护电路，开关闭合前，滑动变阻器的滑片要放在阻值最大处。
（5）[13]额定功率是额定电压下的功率，不是不同电压下功率的平均值用电器不同电压下的实际功率不同，把三次测量的平均值作为小灯泡的额定功率是不合理的。
（6）[14]串联电路，电流处处相等，各个用电器的电压之和等于电源电压；滑动变阻器的最大阻值与小灯泡的电阻差不多，滑动变阻器接入阻值最大时，与灯泡分到的电压相等，当滑片移动时，滑动变阻器接入电路中的电阻发生改变，电路中电阻变化较为明显，灯泡两端的电压变化较为明显，即这样使滑动变阻器的调压效果明显。
（7）[15][16]电压表测量灯泡的电压，电流表测量灯泡的电流。连接电路时，电压表的量程要参照小灯泡的额定电压来选择，电流表的量程应根据灯泡的额定电流来选择，如果灯泡的额定电压未知，则要采用试触的方法判断。
（8）[17][18]为了防止连接电路时，电路连接错误而发生短路，损坏电流表，开关要断开。
（9）[19][20]闭合开关前，要将滑动变阻器的滑片置于阻值最大的位置，使开关闭合时，电路中阻值最大，以防止电路中电流过大，其保护电路作用。
（10）[21][22]调节小灯泡两端的电压高于额定电压时要注意缓慢调节滑动变阻器的滑片，实际电压不能超过额定电压的1.2倍，为了防止烧坏灯泡，此时通电时间要短。
（11）[23]补充电路时要以某一电器为起点，观察一周，先连主电器，后连测量电器，为了方便检查电路，要注意连线不能交叉。
（12）[24]为了保护电路，测量前变阻器的滑片要放在阻值最大处。
（13）[25]为了正常使用，滑动变阻器的连线应一上一下。
（14）[26]为了电路安全，连接电路时，开关要处于断开状态。
（15）[27]电路中可能出现的故障现象为：当电流表无示数，说明电路中没有电流，某处断路；电压表无示数，说明被测电器短路或电压表连线未接好。
（16）[28]电压表或者电流表的正负极反接，出现指针反偏现象。
（17）[29]小灯泡由实际功率决定，实际功率越大，亮度越高，实际功率越小，亮度越暗。
（18）[30]当导体横截面积和材料相同时，导体长度越长，电阻越大，滑动变阻器可以根据电阻与长度成正比确定划片移动方向和判断接入电阻大小。
（19）[31]根据公式可以计算出实际功率大小。
（20）[32]在U-I图像中可以根据额定电压确定电流，计算即得额定功率。
（21）[33]灯丝电阻随温度的变化而变化，所以分析图像不同电压下灯丝电阻值不同。
18． 闭合 断开 闭合 L1 L2
【详解】[1][2][3]由题知，两灯泡的额定电压相等，且等于电源电压，所以，要使两灯同时正常发光，需要将两灯泡并联，由电路图可知，应闭合开关S1、S3；断开开关S2。
[4]因为L1的额定功率大于L2的额定功率，由于此时两灯都正常发光，所以L1的实际功率大于L2的实际功率，则灯泡L1更亮些。
[5]两灯的额定电压相等，灯L1额定功率较大，由可得，电阻较小，即R1＜R2；若开关的开闭情况与前面相反，即断开开关S1、S3，闭合开关S2，则两灯串联，串联电路中电流处处相等，根据P＝I2R可知，L2的电阻较大，其实际功率较大，则发光更亮，即L2比L1亮。
19． 0.14 0.07
【详解】由P＝UI可得，在额定电压下工作，保温时通过电热水瓶的电流：I＝0.14A；由P＝可得，煮水6min消耗的电能：W＝P煮t＝700×10−3kW×h＝0.07kW⋅h．
【点睛】额定电压下电热水瓶的功率和额定功率相等，根据P＝UI求出保温时通过电热水瓶的电流，根据W＝Pt求出煮水6min的消耗的电能．
20． P=UI 电压表 电流表 滑动变阻器 正常
【详解】[1]伏安法测电功率需要测出小灯泡两端的电压和通过小灯泡的电流，实验原理是P=UI。
[2][3]根据测电功率的实验原理可知，需要用电压表测量出灯泡两端电压，电流表测量出通过灯泡中的电流。
[4][5]测小灯泡额定功率时，通过调节滑动变阻器接入电路中的阻值，使电压表的示数为灯泡的额定电压，灯泡在额定电压下工作时，其功率为额定电功率，此时灯泡正常发光。
21． 断开 右 “50Ω 0.5A” 小灯泡断路 0.24 1.44 电阻
【详解】（1）[1]连接电路时，开关应断开，才能避免接线时出现短路对电路元件造成损坏。
[2]在闭合开关前，变阻器的滑片应放在阻值最大的位置，即图1中变阻器的最右端。
[3]由题意知，小灯泡正常工作时的电流
而规格为20Ω 1A的变阻器的最大阻值比小灯泡正常工作时的电阻还要小，电源电压为12V，则无法通过调节滑片位置让小灯泡正常工作，所以应选择规格为50Ω 0.5A的变阻器。
（2）[4]在探究小灯泡的额定功率的实验中，电压表应并联在小灯泡两端，小灯泡的额定电压为6V，则电压表应选大量程。电路连接如下
（3）[5]电路连接正确，闭合开关，移动变阻器的滑片，小灯泡不亮，而电表完好，电流表示数为0，是电路中出现了断路，而电压表有示数，说明电压表与电源是接通的，所以出现断路的是小灯泡。
（4）[6]由图2知，电流表的量程为小量程，对应分度值是0.02A，示数为0.24A。
[7]小灯泡的额定功率
P=UI额=6V×0.24A=1.44W
（5）[8]在实验中即使调节滑片到变阻器阻值最小处，灯泡发光仍微弱，两电表示数很小，这说明电路是通路，但电路中的电流很小，据欧姆定律知，此时电路中的总电阻很大。而触碰灯座上的接线柱，灯泡变亮，电阻会变大是接触不良造成的。
22． 电压太低 E和F
【详解】（1）[1]看图可知，小灯泡和LED串联，电路图如下：
（2）[2]闭合开关时，LED灯亮而小灯泡不亮，小灯泡不亮一定不是断路引起的，可能是短路。但用一根导线接在两个接线柱时，L1亮了，分析可知，一根导线只可能并联在LED的两端时，小灯泡才可能发光，可以排除小灯泡处短路，所以，L1不亮的原因可能是小灯泡两端电压太低，实际功率太小，不足以发光。
（3）[3]闭合开关时，LED亮，而L1不亮的原因是因为小灯泡两端的电压太低，将导线接在E和F两个接线柱上，将LED短路，相当于小灯泡接在电源两端，小灯泡亮了。
23． 电动机 电动机和电热丝 200W 55Ω 727.3W
【详解】（1）[1]由图可知：当开关放在“冷”时，只用电动机连入电路。
[2]当开关放到“热”时，电动机和电热丝并联连入电路，电动机和电热丝同时工作，所以吹热风 。
（2）[3]由题可得，吹冷风时消耗的电能
所以吹冷风时的功率
（3）[4]由表格数据知，吹热风时功率为1080W，所以电热丝的功率
根据可得，电热丝电阻
（4）[5]当电路供电电压为200V时，电吹风电热丝的实际电功率
24． 6000W 实际电压小于额定电压
【分析】（1）表示每消耗1kW•h的电能，指示灯闪烁3200次，从而可求闪烁320次消耗的电能；根据公式求出该热水器的电功率．
（2）热水器的实际功率小于其额定功率，原因可能是实际电压过低．
【详解】（1）因为“”表示每消耗1kW•h的电能，指示灯闪烁3200次，所以闪烁320次，消耗电能：，该热水器的电功率：．
（2）若热水器的实际功率小于其额定功率，原因可能是实际电压小于额定电压．
答：（1）这台电热水器的实际功率是6000W；
（2）发现该热水器的实际功率小于其额定功率，造成这一结果的原因可能是实际电压小于额定电压．
【点睛】本题考查了学生根据电能表的参数测量用电器电功率的方法，首先理解参数的真正含义，根据灯闪烁的次数计算出用电器消耗的电能，根据电能和时间计算出功率，在计算过程中注意单位的统一．
实验次数
电压U/V
电流I/A
电功率P/W
灯的发光情况
1
2
3
型号
SHZ2010-624
额定功率
热风时：1080W
冷风时：W
额定电压
220V
题号
1
2
3
4
5
6
7
8
9
10
答案
D
D
C
B
B
C
A
A
D
A
题号
11
12
13
14
15





答案
ABD
BCD
AD
ABC
AD
