河南省郑州三十四中2023-2024学年八年级上学期第二次月考物理试卷

这是一份河南省郑州三十四中2023-2024学年八年级上学期第二次月考物理试卷，共20页。试卷主要包含了填空题，选择题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。

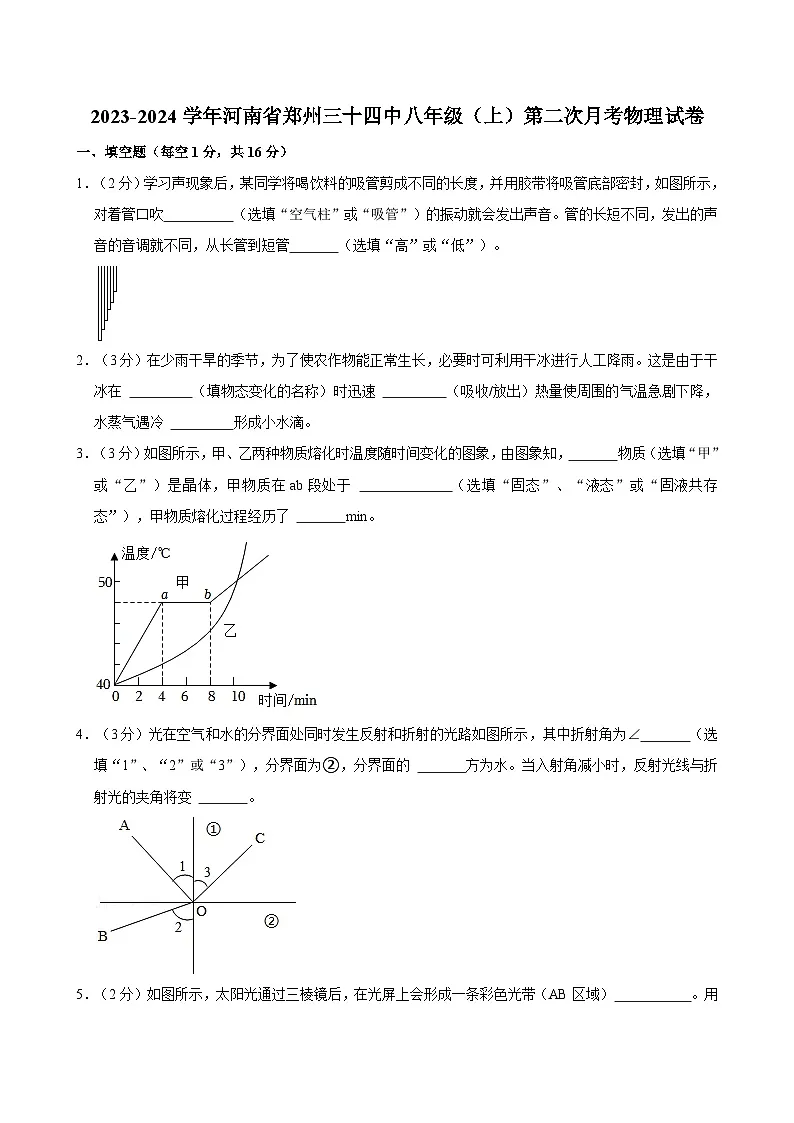

1．（2分）学习声现象后，某同学将喝饮料的吸管剪成不同的长度，并用胶带将吸管底部密封，如图所示，对着管口吹 （选填“空气柱”或“吸管”）的振动就会发出声音。管的长短不同，发出的声音的音调就不同，从长管到短管 （选填“高”或“低”）。
2．（3分）在少雨干旱的季节，为了使农作物能正常生长，必要时可利用干冰进行人工降雨。这是由于干冰在 （填物态变化的名称）时迅速 （吸收/放出）热量使周围的气温急剧下降，水蒸气遇冷 形成小水滴。
3．（3分）如图所示，甲、乙两种物质熔化时温度随时间变化的图象，由图象知， 物质（选填“甲”或“乙”）是晶体，甲物质在ab段处于 （选填“固态”、“液态”或“固液共存态”），甲物质熔化过程经历了 min。
4．（3分）光在空气和水的分界面处同时发生反射和折射的光路如图所示，其中折射角为∠ （选填“1”、“2”或“3”），分界面为②，分界面的 方为水。当入射角减小时，反射光线与折射光的夹角将变 。

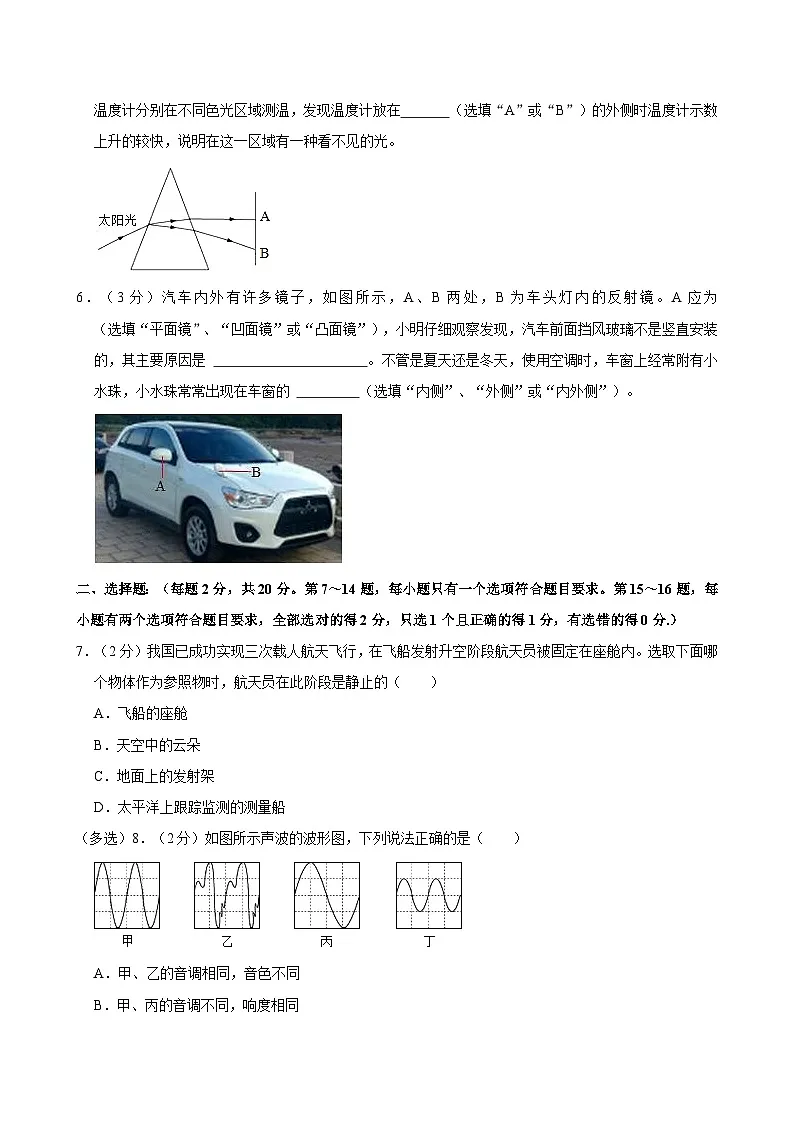

5．（2分）如图所示，太阳光通过三棱镜后，在光屏上会形成一条彩色光带（AB区域） 。用温度计分别在不同色光区域测温，发现温度计放在 （选填“A”或“B”）的外侧时温度计示数上升的较快，说明在这一区域有一种看不见的光。
6．（3分）汽车内外有许多镜子，如图所示，A、B两处，B为车头灯内的反射镜。A应为 （选填“平面镜”、“凹面镜”或“凸面镜”），小明仔细观察发现，汽车前面挡风玻璃不是竖直安装的，其主要原因是 。不管是夏天还是冬天，使用空调时，车窗上经常附有小水珠，小水珠常常出现在车窗的 （选填“内侧”、“外侧”或“内外侧”）。
二、选择题：（每题2分，共20分。第7～14题，每小题只有一个选项符合题目要求。第15～16题，每小题有两个选项符合题目要求，全部选对的得2分，只选1个且正确的得1分，有选错的得0分.）
7．（2分）我国已成功实现三次载人航天飞行，在飞船发射升空阶段航天员被固定在座舱内。选取下面哪个物体作为参照物时，航天员在此阶段是静止的（ ）
A．飞船的座舱
B．天空中的云朵
C．地面上的发射架
D．太平洋上跟踪监测的测量船
（多选）8．（2分）如图所示声波的波形图，下列说法正确的是（ ）
A．甲、乙的音调相同，音色不同
B．甲、丙的音调不同，响度相同
C．甲、丁的音调、音色都相同
D．乙、丁的音调响度都不同

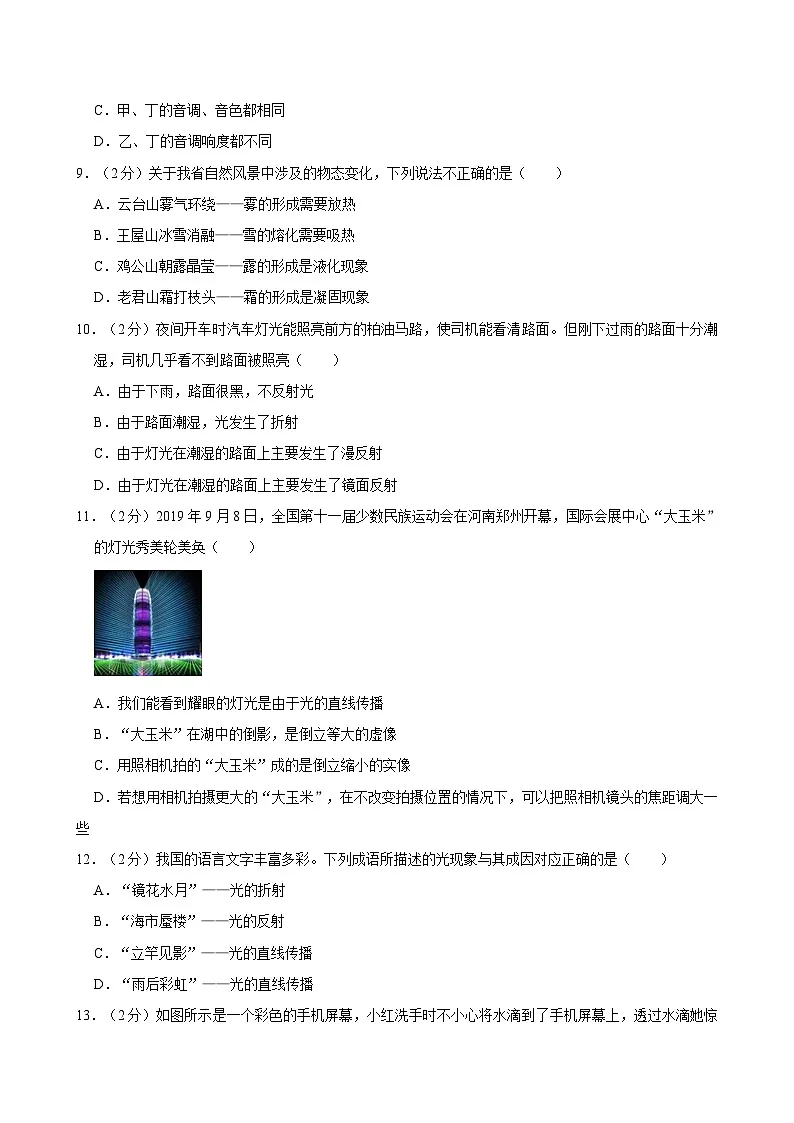

9．（2分）关于我省自然风景中涉及的物态变化，下列说法不正确的是（ ）
A．云台山雾气环绕——雾的形成需要放热
B．王屋山冰雪消融——雪的熔化需要吸热
C．鸡公山朝露晶莹——露的形成是液化现象
D．老君山霜打枝头——霜的形成是凝固现象
10．（2分）夜间开车时汽车灯光能照亮前方的柏油马路，使司机能看清路面。但刚下过雨的路面十分潮湿，司机几乎看不到路面被照亮（ ）
A．由于下雨，路面很黑，不反射光
B．由于路面潮湿，光发生了折射
C．由于灯光在潮湿的路面上主要发生了漫反射
D．由于灯光在潮湿的路面上主要发生了镜面反射
11．（2分）2019年9月8日，全国第十一届少数民族运动会在河南郑州开幕，国际会展中心“大玉米”的灯光秀美轮美奂（ ）
A．我们能看到耀眼的灯光是由于光的直线传播
B．“大玉米”在湖中的倒影，是倒立等大的虚像
C．用照相机拍的“大玉米”成的是倒立缩小的实像
D．若想用相机拍摄更大的“大玉米”，在不改变拍摄位置的情况下，可以把照相机镜头的焦距调大一些
12．（2分）我国的语言文字丰富多彩。下列成语所描述的光现象与其成因对应正确的是（ ）
A．“镜花水月”——光的折射
B．“海市蜃楼”——光的反射
C．“立竿见影”——光的直线传播
D．“雨后彩虹”——光的直线传播
13．（2分）如图所示是一个彩色的手机屏幕，小红洗手时不小心将水滴到了手机屏幕上，透过水滴她惊奇地看到屏幕上出现多个不同颜色的小格子。下列有关说法错误的是（ ）
A．水滴相当于凸透镜
B．水滴相当于凹透镜
C．当水滴滴到图中白色区域时能同时看到红、绿、蓝三种颜色的小格子
D．通过水滴看到的是正立放大的小格子
14．（2分）放映幻灯片时，要想银幕上出现放大的“F”字母，幻灯片插法是（ ）
A．B．C．D．
（多选）15．（2分）如图是相向而行的甲、乙两物体的s﹣t图象，下列说法正确的是（ ）
A．相遇时两物体通过的路程均为100m
B．0﹣30s内甲、乙均做匀速直线运动
C．甲的运动速度为10m/s
D．相遇前甲乙最远距离是400m
（多选）16．（2分）在初中物理的学习中，我们经常提到的“像”有：①小孔成像；②平面镜成像；④投影仪投影在屏幕上成的像；⑤汽车观后镜中的像。下列关于上述“像”的说法中正确的是（ ）
A．属于实像的是①②③
B．属于虚像的是②③⑤
C．由于反射而成的像是①②⑤
D．由于折射而成的像是③④
三、作图题：（每题2分，共4分）
17．（2分）如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照向镜面，请用平面镜成像特点完成光路图。
18．（2分）小明站在池水旁观赏游鱼，恰好看见一架飞机飞过，分别用A代表小明的眼睛、B代表看到的鱼、C代表看到的飞机，并用“D”大致标出鱼在池水里的实际位置。（保留必要的作图痕迹）
四、实验探究题（19题4分，20题8分，21题6分，共18分）
19．（4分）如图所示，让小车从斜面的A点由静止开始下滑，分别测出小车到达B点和C点的时间
（1）实验时应保持斜面的倾角较小，这是为了减小测量 时造成的误差；
（2）小车通过AB段时测得时间tAB＝1.6s，则AB段的平均速度vAB＝ cm/s；
（3）在测量小车到达B点的时间时，如果小车过了B点才停止计时，测得AB段的平均速度vAB会偏 （选填“大”或“小”）；
（4）根据你的实验，你认为小车由静止释放，斜面的倾角增大后，小车运动的平均速度将 （填“不变”“变大”或“变小”）。
20．（8分）如图甲是探究“平面镜成像特点”的实验装置图。
（1）实验时，不采用平面镜而采用透明薄玻璃板，以便于 。
（2）在竖立的玻璃板前点燃蜡烛A，可以看到蜡烛A在玻璃板后面的像，取一支 的蜡烛B在玻璃板后面移动，直到看上去它跟蜡烛A的像 ，说明平面镜成像与物体等大。
（3）移去蜡烛B，在其原来位置上放置一块光屏，光屏上 （选填“能”或“不能”）呈现蜡烛A的像，我们在A的同侧透过玻璃板可以看到一个由光的 （选填“反射”或“折射”）形成的 （选填“实”或“虚”）像。
（4）实验中若将蜡烛A远离玻璃板，观察到的像将 （选填“远离”或“靠近”）玻璃板，且大小将 （选填“变大”“变小”或“不变”）。
（5）实验过程中如果玻璃板没有垂直架在纸上，而是如图乙所示倾斜，则蜡烛A的像应是图乙中的 （选填“A1”“A2”或“A3”）。
21．（6分）小明和小华分别用不同焦距的凸透镜进行了探究凸透镜成像规律的实验：
（1）如图甲所示，小明将蜡烛、凸透镜和光屏放在一个光具座上，却发现蜡烛的像成在了光屏的上侧 ，可以将蜡烛向 移动使像成在光屏中央。
（2）根据实验记录，小明绘制了物体离凸透镜的距离u跟实像到透镜的距离v之间的关系（如图乙所示），小明由此可计算出所用凸透镜的焦距，他可在光屏上得到一个清晰的倒立 （选填“放大”、“缩小”或“等大”）的实像。
（3）小明取下自己的近视眼镜放在蜡烛和凸透镜之间，为了在光屏上呈现清晰的像，应将光屏 （选填“靠近”或“远离”）凸透镜。
（4）小华在实验一开始的时候，不管怎么移动光屏，总无法看到清晰的像 。
①凸透镜倾斜了
②蜡烛放在一倍焦距以内
③凸透镜破损了
④蜡烛恰好放在了焦点上
（5）进行了修改后，小华同学将一支点燃的蜡烛放在距凸透镜15cm处时，在光屏上得到一个缩小的像，在光屏上得到一个放大的像，这个凸透镜的焦距可能是 。
A.10cm
B.8cm
C.6cm
D.4cm
五、综合应用题（第22题5分，第23题7分，共12分）
22．（5分）齐天大圣孙悟空一个跟斗可以翻十万八千里（相当于5.4×104km），一秒可以翻一个跟斗，可他却想与光比比谁快
（1）谁更快，请通过计算说明原因？
（2）太阳与地球相距1.5×1011m，那么光跑一趟要多久？
23．（7分）为了有效遏制超速行为，保障高速公路的行车安全，交通管理部门加大了道路限速监控管理，如果超过了该区间的最高限速，即被判为超速。如图所示是某高速公路上的一个区间测速的相关标识（全长为39km）匀速行驶了一段距离后又以100km/h的速度匀速行驶了15min，然后再以70km/h的速度继续匀速行驶直至离开该区间测速路段。
（1）求汽车以100km/h的速度行驶的路程。
（2）请通过计算说明，该车通过该测速区间会不合被判超速？
2023-2024学年河南省郑州三十四中八年级（上）第二次月考物理试卷
参考答案与试题解析
一、填空题（每空1分，共16分）
1．（2分）学习声现象后，某同学将喝饮料的吸管剪成不同的长度，并用胶带将吸管底部密封，如图所示，对着管口吹 空气柱 （选填“空气柱”或“吸管”）的振动就会发出声音。管的长短不同，发出的声音的音调就不同，从长管到短管 高 （选填“高”或“低”）。
【答案】见试题解答内容
【解答】解：当对着管口吹气时，管内的空气柱振动就会发出声音；
管的长短不同时，管内空气柱的长短不同，所以发出声音的音调就不同，空气柱的振动加快（即频率增大）。
故答案为：空气柱；高。
2．（3分）在少雨干旱的季节，为了使农作物能正常生长，必要时可利用干冰进行人工降雨。这是由于干冰在 升华 （填物态变化的名称）时迅速 吸收 （吸收/放出）热量使周围的气温急剧下降，水蒸气遇冷 液化 形成小水滴。
【答案】见试题解答内容
【解答】解：干冰在常温下会迅速变成二氧化碳气体，由固态直接变成气态，升华吸热，水蒸气遇冷液化形成小水滴。
故答案为：升华；吸收。
3．（3分）如图所示，甲、乙两种物质熔化时温度随时间变化的图象，由图象知， 甲 物质（选填“甲”或“乙”）是晶体，甲物质在ab段处于 固液共存态 （选填“固态”、“液态”或“固液共存态”），甲物质熔化过程经历了 4 min。
【答案】甲；固液共存态；4。
【解答】解：由图可知，甲物质在熔化的过程中，故该物质为晶体，为固液共存态。
故答案为：甲；固液共存态；4。
4．（3分）光在空气和水的分界面处同时发生反射和折射的光路如图所示，其中折射角为∠ 2 （选填“1”、“2”或“3”），分界面为②，分界面的 上 方为水。当入射角减小时，反射光线与折射光的夹角将变 大 。
【答案】2；上；大。
【解答】解：由图可知，∠1等于∠3，②是界面，OA是反射光线；
又因为∠7大于∠3，即折射角大于入射角，上方是水；
因反射角等于入射角，所以当入射角变小时，折射角也会减小。
故答案为：2；上；大。
5．（2分）如图所示，太阳光通过三棱镜后，在光屏上会形成一条彩色光带（AB区域） 光的色散 。用温度计分别在不同色光区域测温，发现温度计放在 A （选填“A”或“B”）的外侧时温度计示数上升的较快，说明在这一区域有一种看不见的光。
【答案】见试题解答内容
【解答】解：当太阳光经过三棱镜后，会分解成红、橙、黄、绿、蓝、靛，这是光的色散现象；
红外线具有热效应，它位于红色光的外面。
故答案为：光的色散；A。
6．（3分）汽车内外有许多镜子，如图所示，A、B两处，B为车头灯内的反射镜。A应为 凸面镜 （选填“平面镜”、“凹面镜”或“凸面镜”），小明仔细观察发现，汽车前面挡风玻璃不是竖直安装的，其主要原因是 防止挡风玻璃上所成的像对司机开车造成干扰 。不管是夏天还是冬天，使用空调时，车窗上经常附有小水珠，小水珠常常出现在车窗的 内侧 （选填“内侧”、“外侧”或“内外侧”）。
【答案】凸面镜；防止挡风玻璃上所成的像对司机开车造成干扰；内侧
【解答】解：汽车上面的后视镜是用来观察汽车后面的情况，应该观察更广泛的范围，所以后视镜应该是凸面镜；
车内景物发出或反射的光被挡风玻璃反射后可成像，属于平面镜成像，像成在玻璃的正前方容易干扰司机视线；
寒冬，车内水蒸气温度较高，会对其放热液化形成小水珠。
故答案是：凸面镜；防止挡风玻璃上所成的像对司机开车造成干扰。
二、选择题：（每题2分，共20分。第7～14题，每小题只有一个选项符合题目要求。第15～16题，每小题有两个选项符合题目要求，全部选对的得2分，只选1个且正确的得1分，有选错的得0分.）
7．（2分）我国已成功实现三次载人航天飞行，在飞船发射升空阶段航天员被固定在座舱内。选取下面哪个物体作为参照物时，航天员在此阶段是静止的（ ）
A．飞船的座舱
B．天空中的云朵
C．地面上的发射架
D．太平洋上跟踪监测的测量船
【答案】A
【解答】解：（1）在飞船发射升空阶段航天员被固定在座舱内，航天员和飞船座舱之间没有发生位置的变化，航天员是静止的。
（2）在飞船发射升空阶段，航天员和太空中的云朵（地面上的发射架，以太空中的云朵（地面上的发射架，航天员是运动的。
故选：A。
（多选）8．（2分）如图所示声波的波形图，下列说法正确的是（ ）
A．甲、乙的音调相同，音色不同
B．甲、丙的音调不同，响度相同
C．甲、丁的音调、音色都相同
D．乙、丁的音调响度都不同
【答案】ABC
【解答】解：波的整体形状表示声音的音色，一个波峰一个波谷表示完整的波，波峰的高度表示响度；
A、甲、乙两图中，完整波的个数相同表明音调相同；
B、甲、丙两图中，波峰的高度相同表明响度相同；
C、甲、丁两图中，完整波的个数相同表明音调相同；
D、乙、丁两图中，波峰的高度不同表明响度不同。
故选：ABC。
9．（2分）关于我省自然风景中涉及的物态变化，下列说法不正确的是（ ）
A．云台山雾气环绕——雾的形成需要放热
B．王屋山冰雪消融——雪的熔化需要吸热
C．鸡公山朝露晶莹——露的形成是液化现象
D．老君山霜打枝头——霜的形成是凝固现象
【答案】D
【解答】解：A．雾的形成是空气中的水蒸气遇冷出现的液化现象，故A正确；
B．雪的熔化需要吸热；
C．露的形成是空气中的水蒸气遇冷发生的液化现象，故C正确；
D．霜是空气中的水蒸气凝华形成的，故D错误。
故选：D。
10．（2分）夜间开车时汽车灯光能照亮前方的柏油马路，使司机能看清路面。但刚下过雨的路面十分潮湿，司机几乎看不到路面被照亮（ ）
A．由于下雨，路面很黑，不反射光
B．由于路面潮湿，光发生了折射
C．由于灯光在潮湿的路面上主要发生了漫反射
D．由于灯光在潮湿的路面上主要发生了镜面反射
【答案】D
【解答】解：AB、刚下过雨的路面十分潮湿，不是发生折射；
CD、由于下雨后路面十分潮湿，会发生镜面反射，反射回司机的光线较少，故C错误；
故选：D。
11．（2分）2019年9月8日，全国第十一届少数民族运动会在河南郑州开幕，国际会展中心“大玉米”的灯光秀美轮美奂（ ）
A．我们能看到耀眼的灯光是由于光的直线传播
B．“大玉米”在湖中的倒影，是倒立等大的虚像
C．用照相机拍的“大玉米”成的是倒立缩小的实像
D．若想用相机拍摄更大的“大玉米”，在不改变拍摄位置的情况下，可以把照相机镜头的焦距调大一些
【答案】B
【解答】解：A、我们能看到耀眼的灯光是由于光的直线传播；
B、“大玉米”在湖中的倒影属于平面镜成像。故B错误；
C、根据凸透镜成像规律可知。故C正确；
D、若想用相机拍摄更大的“大玉米”，可以把照相机镜头的焦距调大一些，凸透镜成实像时，故D正确。
故选：B。
12．（2分）我国的语言文字丰富多彩。下列成语所描述的光现象与其成因对应正确的是（ ）
A．“镜花水月”——光的折射
B．“海市蜃楼”——光的反射
C．“立竿见影”——光的直线传播
D．“雨后彩虹”——光的直线传播
【答案】C
【解答】解：A、“镜花水月”属于平面镜成像，故A错误；
B、“海市蜃楼”是由光的折射形成的；
C、“立竿见影”是光的直线传播形成的；
D、“雨后彩虹”是光的折射形成的。
故选：C。
13．（2分）如图所示是一个彩色的手机屏幕，小红洗手时不小心将水滴到了手机屏幕上，透过水滴她惊奇地看到屏幕上出现多个不同颜色的小格子。下列有关说法错误的是（ ）
A．水滴相当于凸透镜
B．水滴相当于凹透镜
C．当水滴滴到图中白色区域时能同时看到红、绿、蓝三种颜色的小格子
D．通过水滴看到的是正立放大的小格子
【答案】B
【解答】解：A、水滴中间厚边缘薄是水凸透镜，不符合题意；
B、水滴中间厚边缘薄是水凸透镜，但符合题意；
C、白色物体反射所有的色光，发生光的色散现象 红、绿、蓝三种颜色的小格子，不符合题意；
D、屏幕放在凸透镜的一倍焦距以内成正立，通过水滴看到的是正立放大的小格子，但不符合题意。
故选：B。
14．（2分）放映幻灯片时，要想银幕上出现放大的“F”字母，幻灯片插法是（ ）
A．B．C．D．
【答案】C
【解答】解：幻灯机是利用物距在一倍焦距和二倍焦距之间时凸透镜成倒立放大的实像的原理工作的。
此时的倒立不仅包括上下颠倒，也包括左右颠倒，则要按照C项的方法去放置幻灯片。
故选：C。
（多选）15．（2分）如图是相向而行的甲、乙两物体的s﹣t图象，下列说法正确的是（ ）
A．相遇时两物体通过的路程均为100m
B．0﹣30s内甲、乙均做匀速直线运动
C．甲的运动速度为10m/s
D．相遇前甲乙最远距离是400m
【答案】CD
【解答】解：A、由图象可知，甲通过的路程为400m﹣100m＝300m，故A错误；
B、由图象可知，乙处于静止状态，乙做匀速直线运动；
C、由图象可知，甲的运动速度为v＝；
D、由图知，甲，距离为400m。
故选：CD。
（多选）16．（2分）在初中物理的学习中，我们经常提到的“像”有：①小孔成像；②平面镜成像；④投影仪投影在屏幕上成的像；⑤汽车观后镜中的像。下列关于上述“像”的说法中正确的是（ ）
A．属于实像的是①②③
B．属于虚像的是②③⑤
C．由于反射而成的像是①②⑤
D．由于折射而成的像是③④
【答案】BD
【解答】解：①小孔成像是由光的直线传播形成的实像。
②平面镜成像是由光的反射形成的虚像。
③放大镜成像属于凸透镜成像，是由光的折射形成的虚像。
④投影仪投影在屏幕上成的像，属于凸透镜成像。
⑤汽车观后镜中的像，观后镜是凸面镜。
其中，属于实像的是①④；由于反射而成的像是②⑤。
故选：BD。
三、作图题：（每题2分，共4分）
17．（2分）如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照向镜面，请用平面镜成像特点完成光路图。
【答案】见试题解答内容
【解答】解：
根据像与物体关于平面镜对称先作出S的像点S'，连接S'P，再连接A与入射点连线为入射光线，如图所示：
18．（2分）小明站在池水旁观赏游鱼，恰好看见一架飞机飞过，分别用A代表小明的眼睛、B代表看到的鱼、C代表看到的飞机，并用“D”大致标出鱼在池水里的实际位置。（保留必要的作图痕迹）
【答案】见试题解答内容
【解答】解：C点是飞机，A点是人眼，故连接AC，箭头指向人眼；
人能看到水中的鱼，是因为鱼折射的光线经水面折射后进入人眼，虚像在鱼的实际位置的上方，在B点的下方，AB与水面的交界点O为折射点，并标上箭头，如图所示：
四、实验探究题（19题4分，20题8分，21题6分，共18分）
19．（4分）如图所示，让小车从斜面的A点由静止开始下滑，分别测出小车到达B点和C点的时间
（1）实验时应保持斜面的倾角较小，这是为了减小测量 时间 时造成的误差；
（2）小车通过AB段时测得时间tAB＝1.6s，则AB段的平均速度vAB＝ 25 cm/s；
（3）在测量小车到达B点的时间时，如果小车过了B点才停止计时，测得AB段的平均速度vAB会偏 小 （选填“大”或“小”）；
（4）根据你的实验，你认为小车由静止释放，斜面的倾角增大后，小车运动的平均速度将 变大 （填“不变”“变大”或“变小”）。
【答案】见试题解答内容
【解答】解：
（1）斜面坡度越大，小车沿斜面向下加速运动越快，计时会越困难，减小测量时间时造成的误差；
（2）由图可知，sAB＝80.0cm﹣40.0cm＝40.5cm；
小车通过AB段时测得时间tAB＝1.6s，则AB段的平均速度：vAB＝＝＝25cm/s；
（4）如果让小车过了B点才停止计时，会导致测得的时间偏大知，测得的平均速度会偏小；
（5）小车由静止释放，斜面的倾角增大后，通过相同路程。
故答案为：（1）时间；（2）25；（4）变大。
20．（8分）如图甲是探究“平面镜成像特点”的实验装置图。
（1）实验时，不采用平面镜而采用透明薄玻璃板，以便于 确定像的位置 。
（2）在竖立的玻璃板前点燃蜡烛A，可以看到蜡烛A在玻璃板后面的像，取一支 未点燃 的蜡烛B在玻璃板后面移动，直到看上去它跟蜡烛A的像 完全重合 ，说明平面镜成像与物体等大。
（3）移去蜡烛B，在其原来位置上放置一块光屏，光屏上 不能 （选填“能”或“不能”）呈现蜡烛A的像，我们在A的同侧透过玻璃板可以看到一个由光的 反射 （选填“反射”或“折射”）形成的 虚 （选填“实”或“虚”）像。
（4）实验中若将蜡烛A远离玻璃板，观察到的像将 远离 （选填“远离”或“靠近”）玻璃板，且大小将 不变 （选填“变大”“变小”或“不变”）。
（5）实验过程中如果玻璃板没有垂直架在纸上，而是如图乙所示倾斜，则蜡烛A的像应是图乙中的 A2 （选填“A1”“A2”或“A3”）。
【答案】见试题解答内容
【解答】解：（1）玻璃板既能反射成像，又能透光，又能看到代替A蜡烛的B蜡烛，B蜡烛就是A蜡烛像的位置，便于确定像的位置。
（2）在A蜡烛一侧能看到A蜡烛的像，又能看到代替A蜡烛的B蜡烛，说明像和物体大小相等。
（3）把B拿走，在B处放上光屏，所以光屏上不能承接到像。
我们在A的同侧透过玻璃板可以看到一个由光的反射形成的虚像。
（4）平面镜成像时，像和物体到平面镜距离相等，像也远离玻璃板，它的像大小不变。
（5）平面镜成像时，像和物体关于平面镜对称2对称。
故答案为：（1）确定像的位置；（2）未点燃；（3）不能；虚；（4）远离；（5）A2。
21．（6分）小明和小华分别用不同焦距的凸透镜进行了探究凸透镜成像规律的实验：
（1）如图甲所示，小明将蜡烛、凸透镜和光屏放在一个光具座上，却发现蜡烛的像成在了光屏的上侧 同一高度 ，可以将蜡烛向 上 移动使像成在光屏中央。
（2）根据实验记录，小明绘制了物体离凸透镜的距离u跟实像到透镜的距离v之间的关系（如图乙所示），小明由此可计算出所用凸透镜的焦距，他可在光屏上得到一个清晰的倒立 缩小 （选填“放大”、“缩小”或“等大”）的实像。
（3）小明取下自己的近视眼镜放在蜡烛和凸透镜之间，为了在光屏上呈现清晰的像，应将光屏 远离 （选填“靠近”或“远离”）凸透镜。
（4）小华在实验一开始的时候，不管怎么移动光屏，总无法看到清晰的像 ②④ 。
①凸透镜倾斜了
②蜡烛放在一倍焦距以内
③凸透镜破损了
④蜡烛恰好放在了焦点上
（5）进行了修改后，小华同学将一支点燃的蜡烛放在距凸透镜15cm处时，在光屏上得到一个缩小的像，在光屏上得到一个放大的像，这个凸透镜的焦距可能是 C 。
A.10cm
B.8cm
C.6cm
D.4cm
【答案】（1）同一高度；上；（2）缩小；（3）远离；（4）②④；（5）C。
【解答】解：（1）为了使像成在光屏中央，应调整烛焰，因此可以将蜡烛向上移动使像成在光屏中央；
（2）由图乙可知，此时u＝v＝20cm，成倒立，即2f＝20cm'；
小明将烛焰移至距凸透镜25cm，此时物距u＝50cm﹣25cm＝25cm＞2f、缩小的实像；
（3）小明取下自己的近视眼镜放在蜡烛和凸透镜之间，近视眼镜是凹透镜，会将光线推迟会聚成像，应将光屏远离凸透镜；
（4）用调整好后的装置进行实验，发现无论怎么移动光屏
①凸透镜倾斜时，凸透镜仍然会成像；
②烛焰到凸透镜的距离小于一倍焦距时，成放大的正立的虚像；
③凸透镜破损，但始终会有光线经过凸透镜成像；
④蜡烛恰好放在了焦点上，从焦点发出的光经凸透镜折射后平行于主光轴射出；
故选②④；
（5）由题意“蜡烛放在距凸透镜15cm处时，在光屏上得到一个缩小的像”得：15cm＞5f；
由“当蜡烛距透镜9cm时，在光屏上得到一个放大的像”得2f＞8cm＞f，2f＞9cm＞f，所以选项中满足题意的只有一个6cm。
故答案为：（1）同一高度；上；（2）缩小；（4）②④。
五、综合应用题（第22题5分，第23题7分，共12分）
22．（5分）齐天大圣孙悟空一个跟斗可以翻十万八千里（相当于5.4×104km），一秒可以翻一个跟斗，可他却想与光比比谁快
（1）谁更快，请通过计算说明原因？
（2）太阳与地球相距1.5×1011m，那么光跑一趟要多久？
【答案】见试题解答内容
【解答】解：
（1）孙悟空翻跟头的速度为
v＝＝＝5.4×105m/s＜3×108m/s
所以光更快。
（2）光跑一趟所用时间为
t光＝＝＝500s
答：（1）光跑的快；
（2）光跑一趟需500s。
23．（7分）为了有效遏制超速行为，保障高速公路的行车安全，交通管理部门加大了道路限速监控管理，如果超过了该区间的最高限速，即被判为超速。如图所示是某高速公路上的一个区间测速的相关标识（全长为39km）匀速行驶了一段距离后又以100km/h的速度匀速行驶了15min，然后再以70km/h的速度继续匀速行驶直至离开该区间测速路段。
（1）求汽车以100km/h的速度行驶的路程。
（2）请通过计算说明，该车通过该测速区间会不合被判超速？
【答案】（1）汽车以100km/h的速度行驶的路程为25km；
（2）请通过计算说明，该车通过该测速区间会被判超速。
【解答】解：（1）已知以100km/h的速度行驶的时间t1＝15min＝0.25h，
由v＝可知汽车行驶的路程为：s7＝v1t1＝100km/h×4.25h＝25km；
（2）已知测速路段全长s＝39km，则汽车以70km/h的速度行驶的路程为：s2＝s﹣s1＝39km﹣25km＝14km，
由v＝可知汽车以70km/h的速度行驶的时间为：t8＝＝＝8.2h，
则整个过程中所用的总时间为：t＝t1+t2＝0.25h+0.8h＝0.45h，
则该车通过测速区间的平均速度为：v＝＝≈86.6km/h，
由图可知，该路段允许行驶的最大速度为80km/h，
因此该车通过该测速区间会被判超速。
答：（1）汽车以100km/h的速度行驶的路程为25km；
（2）请通过计算说明，该车通过该测速区间会被判超速。
