教科版（2024）八年级上册（2024）光的反射定律图片课件ppt

这是一份教科版（2024）八年级上册（2024）光的反射定律图片课件ppt，共48页。

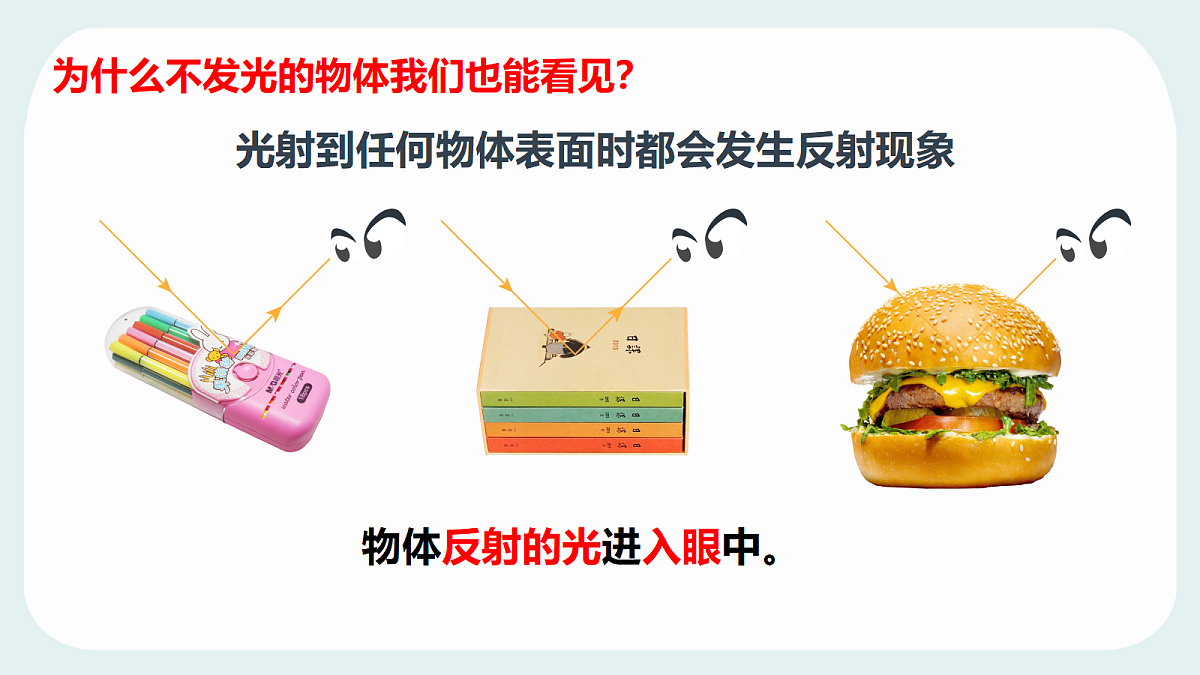

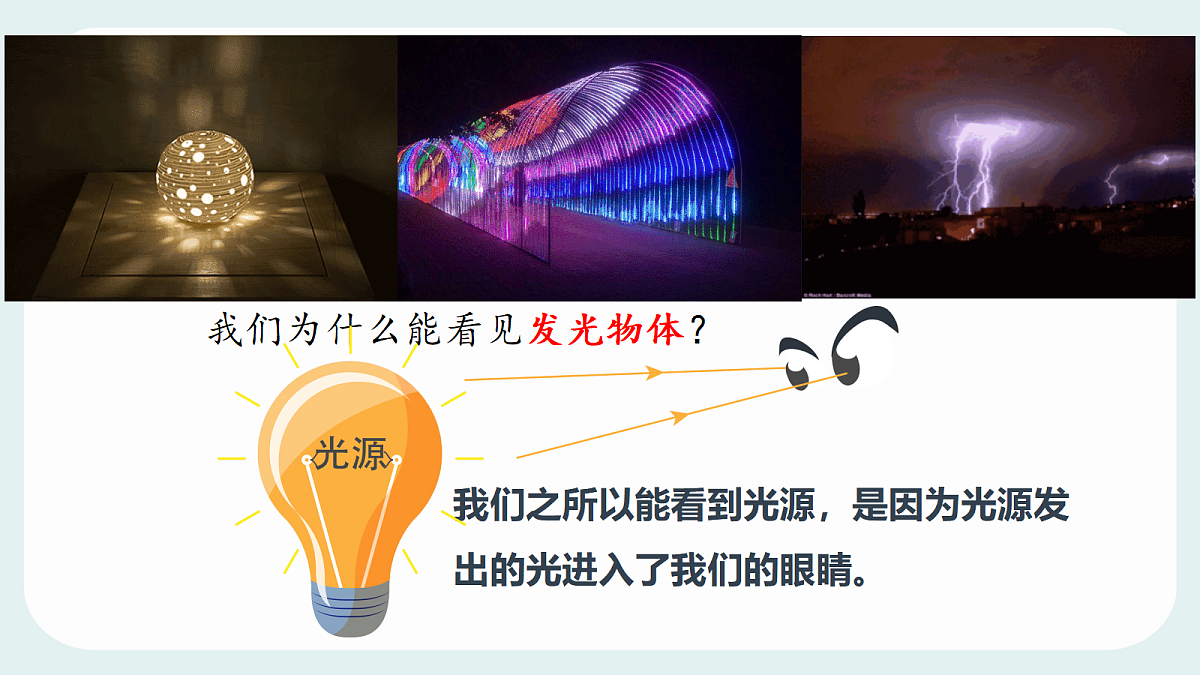

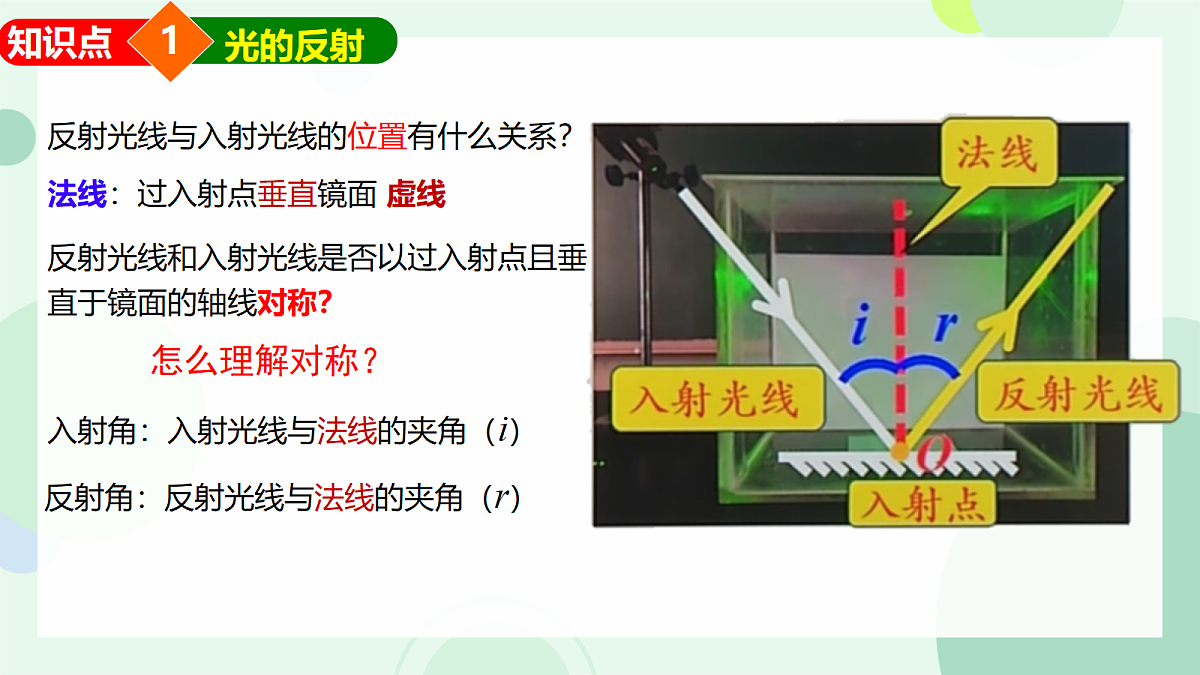

第四章 在光的世界里4.2 光的反射定律每个人的一生，不论聪明还是愚蠢，不论幸福还是不幸，只要他一离开母体，就睁着眼睛追求光明……只是因为有了光，我们的大千世界，才显得绚丽多彩，人间也显得可爱！——节选自《光的赞歌》艾青他山之石熔盐塔式光热发电站光在什么情况下会发生反射？我们为什么能看见发光物体？物体反射的光进入眼中。用光路图画出光的反射现象反射光线与入射光线的位置有什么关系？反射光线和入射光线是否以过入射点且垂直于镜面的轴线对称？法线怎么理解对称？入射角：入射光线与法线的夹角（i）法线：过入射点垂直镜面 虚线反射角：反射光线与法线的夹角（r）探究光的反射定律光在反射时遵循什么规律？（1）反射光线和入射光线、法线在同一平面内？（2）反射光线和入射光线分居在法线两侧？（3）反射角的大小与入射角的大小相等？ 1、如何体现三线的位置？2、如何测量两角的大小？3、如何体现三线共面？可用白屏来显示可在白屏上画好角度白屏可绕轴翻折4、设计表格实验1：探究反射光线和入射光线是否在同一平面内。 操作：将反射光线所在一侧的纸板向后翻折，观看现象。结论：反射光线、入射光线、法线在同一平面内。反射光线看不见，是否存在？喷水雾观察实验2：探究反射光线和入射光线是否在法线两侧。操作：多次改变入射光线的位置，观察反射光线的位置。结论：反射光线、入射光线分居法线两侧。实验3：探究反射角与入射角的大小关系。操作：多次改变入射光线的位置，记录反射角和入射角的大小。30°30°50°50°60°60°ir实验3：探究反射角与入射角的大小关系。垂直照射到平面镜时，入射角为_____.反射角等于入射角0°多次实验的目的是什么？如果光路从原来的反射路径入射，则反射光线必然经过原来的入射路径三线共面：反射光线、入射光线以及法线在同一平面内；分居两侧：反射光线和入射光线分居法线的两侧；两角相等：反射角等于入射角；光路是可逆的。（1）指出光路图中的入射角与反射角（2）假如∠1＝300，入射角等于 ，反射角等于 ， 入射光线与反射光线的夹角等于 。　　　（3）假如入射光线与反射光线的夹角等于60°，入射角等 于 ，反射角等于 。　60°60°120°30°30°1.如图回答下列问题入射角反射角1、下列成语中，能说明光的反射的是 （ ） A.海市蜃楼 B.坐井观天 C.镜花水月 D.立竿见影C2、下列说法中，违反光的反射定律的是（ ）A.入射角是0°，反射角也是0° B.入射角增加10°，反射角也增加10°C.入射光线靠拢法线，反射光线也靠拢法线 D.入射角等于反射角D3、入射光线与镜面的夹角是40°，则入射光线与反射光线的夹角是（ ） A.140° B.50° C.100° D.40°C光的反射作图规范作图要求：1、作图必须用直尺、圆规、铅笔2、光线用实线，且要画箭头表示光的传播方向3、法线画虚线4、反射面的反面应画斜线5、标出反射角r和入射角i完成下列光路图50O50O60O60O40O30O如图太阳光与水平面成60°角，要利用平面镜使太阳光沿竖直方向照亮井底，请通过作图确定平面镜的位置，求出镜面与水平面所成的角的度数60°解题思路：先画反射光线，再做反射光线和入射光线夹角的角平分线即法线，再确定平面镜的位置镜子墙桌子 当有光从任意角度射向尾灯时，它都能把光“反向射回”。你能画出它的光路图吗？角反射器45°潜望镜原理网络宽带上的光纤利用光的反射传输信息镜面反射和漫反射1.晚上，在桌上铺一张白纸，把一块小平面镜放在纸上（镜面朝上），让手电筒的光正对着平面镜照射，从侧面看去（ ） A.镜子比较亮，它发生了镜面反射 B.镜子比较暗，它发生了镜面反射 C.白纸比较亮，它发生了镜面反射 D.白纸比较暗，它发生了漫反射B光的反射├── 光路是可逆的├── 类型│ ├── 镜面反射│ │ ├── 平行入射的光线，经镜面反射后，仍是平行的反射光│ │ └── 平面镜、平静的水面、抛光的金属面等的反射│ └── 漫反射│ ├── 平行入射的光线，经漫反射后，不再是平行的反射光│ └── 桌子、书本、白纸等的反射├── 定义│ └── 当光射到物体表面上时，有一部分光被物体表面反射回去，这种现象叫光的反射。├── 熟悉各名词│ ├── 入射光线 —— 入射角│ ├── 反射光线 —— 反射角│ ├── 入射点│ └── 法线└── 光的反射定律├── 三线共面├── 分居两侧└── 两角相等下 课
