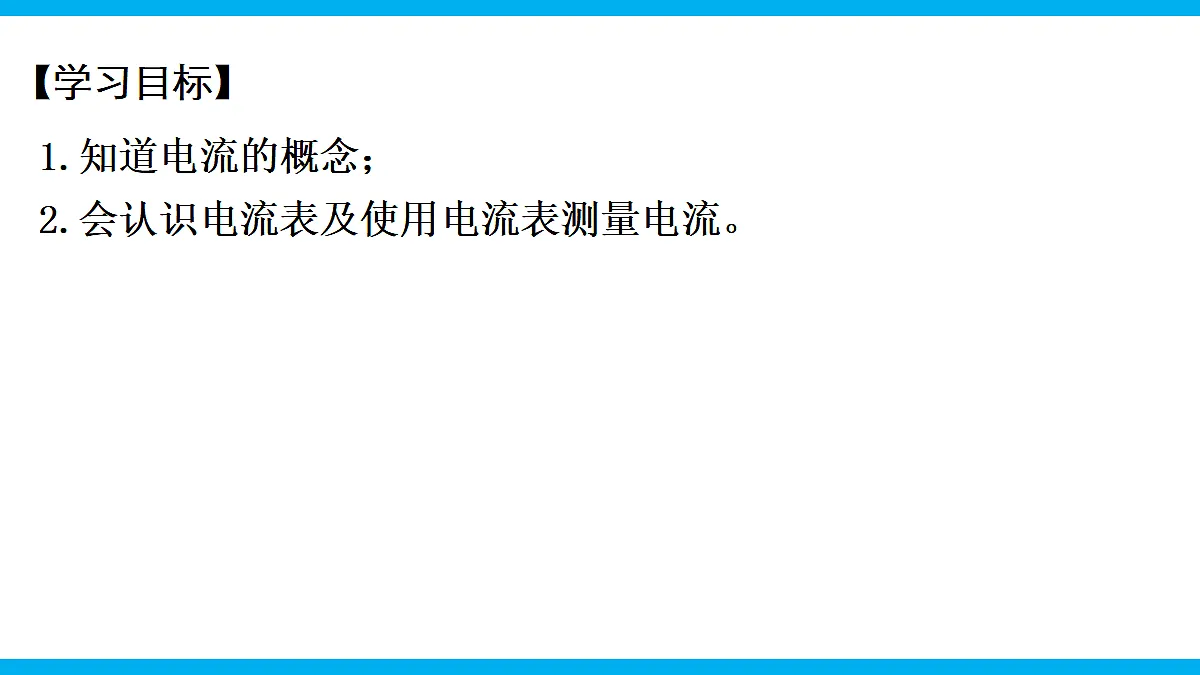

1.知道电流的概念；2.会认识电流表及使用电流表测量电流。

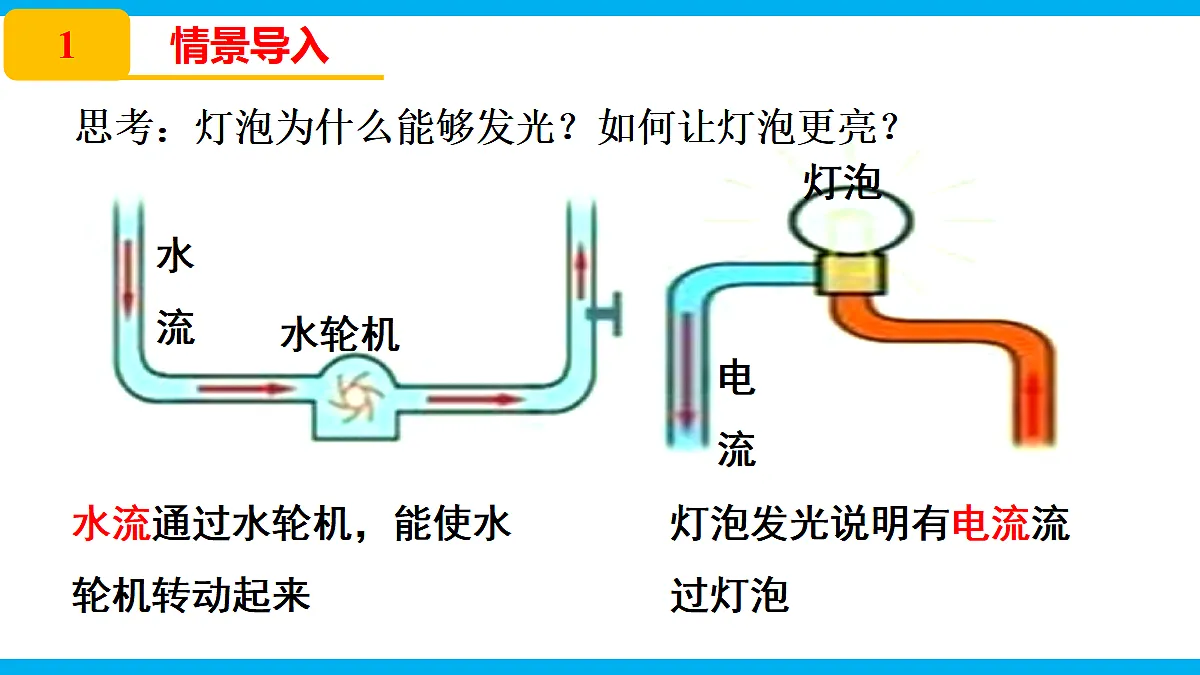

水流通过水轮机，能使水轮机转动起来
灯泡发光说明有电流流过灯泡
思考：灯泡为什么能够发光？如何让灯泡更亮？

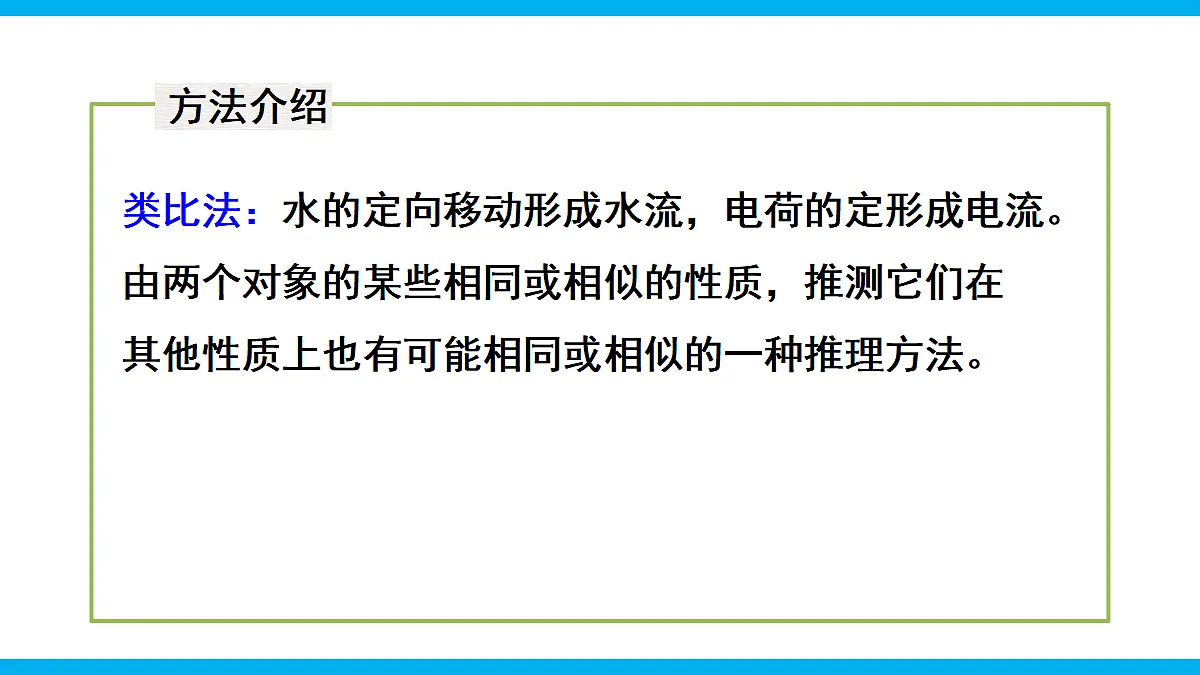

类比法：水的定向移动形成水流，电荷的定形成电流。由两个对象的某些相同或相似的性质，推测它们在其他性质上也有可能相同或相似的一种推理方法。

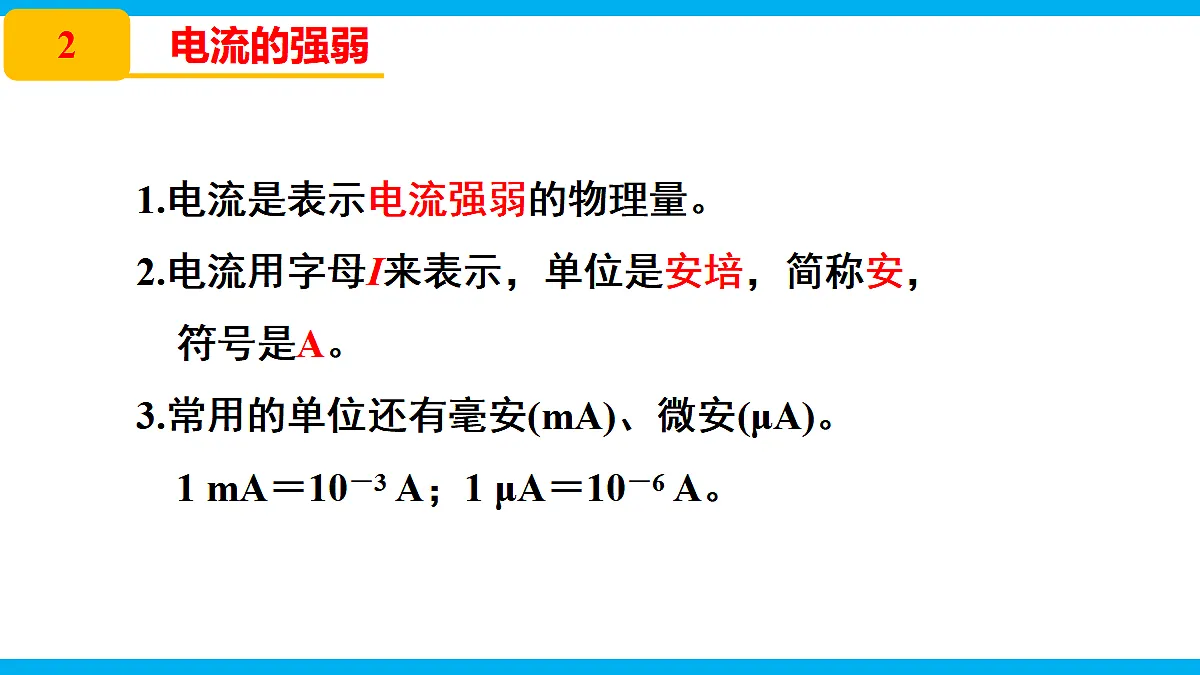

1.电流是表示电流强弱的物理量。2.电流用字母I来表示，单位是安培，简称安， 符号是A。3.常用的单位还有毫安(mA)、微安(μA)。 1 mA＝10－3 A；1 μA＝10－6 A。
安培（1775-1836）
安培是法国的科学家，他在物理、化学、数学等方面都有很深的造诣，安培在电学方面的研究成果尤为突出，被后人称为“电学中的牛顿”，为了纪念他，物理学中用安培作为电流的单位。

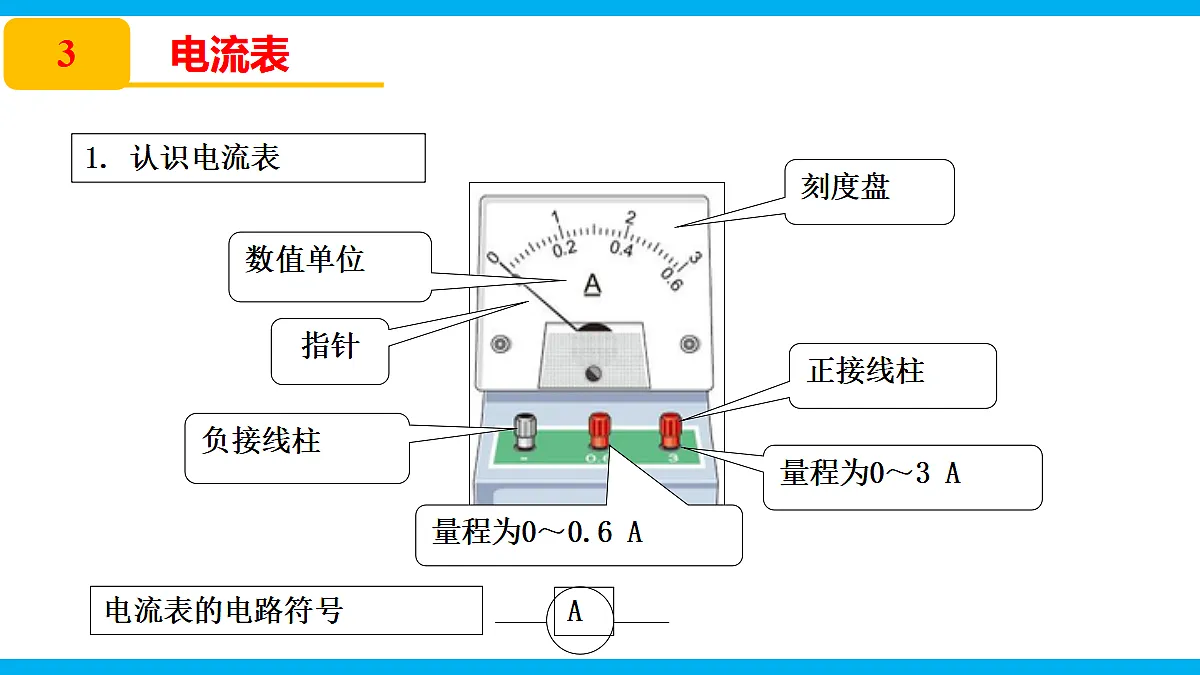

2.使用电流表（1）使用前先观察指针是指观察什么？（2）在不知道待测电路中的电流大小时如何选择电流表量程？用什么方法来选择？
3.如何接电流表的两个接线柱？4.如何连接电流表与被测电路？能否直接将电流表接在电源两端？
5.如图所示甲、乙是什么问题？
（1）调零（2）串联（3）“+” 进 “－”出（4）不短接（5）不超量程（6）试触（能小则小）
1.根据电路连接实物图
2.根据电路连接实物图
3.连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5A），并画出电路图。
1．电流是表示____________的物理量，通常用字母__________表示。它的单位是__________，简称__________，符号是__________。
2．完成下列单位换算：(1)0.75 A＝________mA＝________μA；(2)500 μA＝________mA＝________A；(3)100 mA＝________μA＝________A。

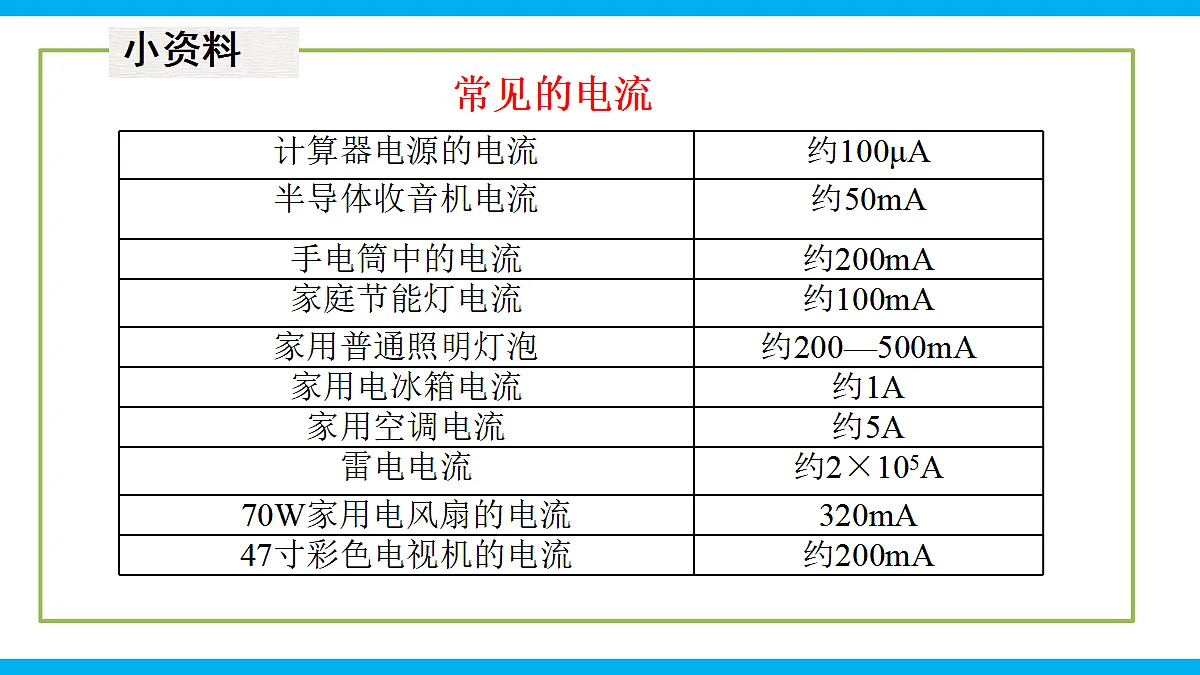

3．给下列电流值填上相应的单位：普通手电筒中的电流约为200________；家用电冰箱的电流约为1 000________；家用空调器正常工作时的电流约为5________；计算器中电源的电流约为100________。
4．在用电流表测量电流时，要正确地使用电流表。电流表的使用规则：(1)必须将电流表与被测用电器________联；(2)电流表正、负接线柱接法要正确，即要让电流从电流表________(填“正”或“负”)接线柱流进，从________接线柱流出；(3)被测电流不能______________________；(4)电流表________(填“能”或“不能”)直接接在电源两极之间。
5．在对电流表进行读数时，应该先看清所使用的________，还要看清所使用量程的________。如图所示的是某同学测量电流时的情景，这次测量的读数为________；若在另一次测量中，电流表用的是另一个量程，但电流表指针所指位置仍然如图所示，则另一次测量的结果是________。
6.下列电路图中，电流表能直接测量流过灯L1电流的是(　　)
7．王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是___________________________________；另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是____________________________。
电流表的正、负接线柱接反了
8.如图所示的是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联，开关S在干路上，电流表只测量通过L1的电流，导线不能交叉。
