初中物理人教版（2024）九年级全册电压导学案及答案

这是一份初中物理人教版（2024）九年级全册电压导学案及答案，共8页。

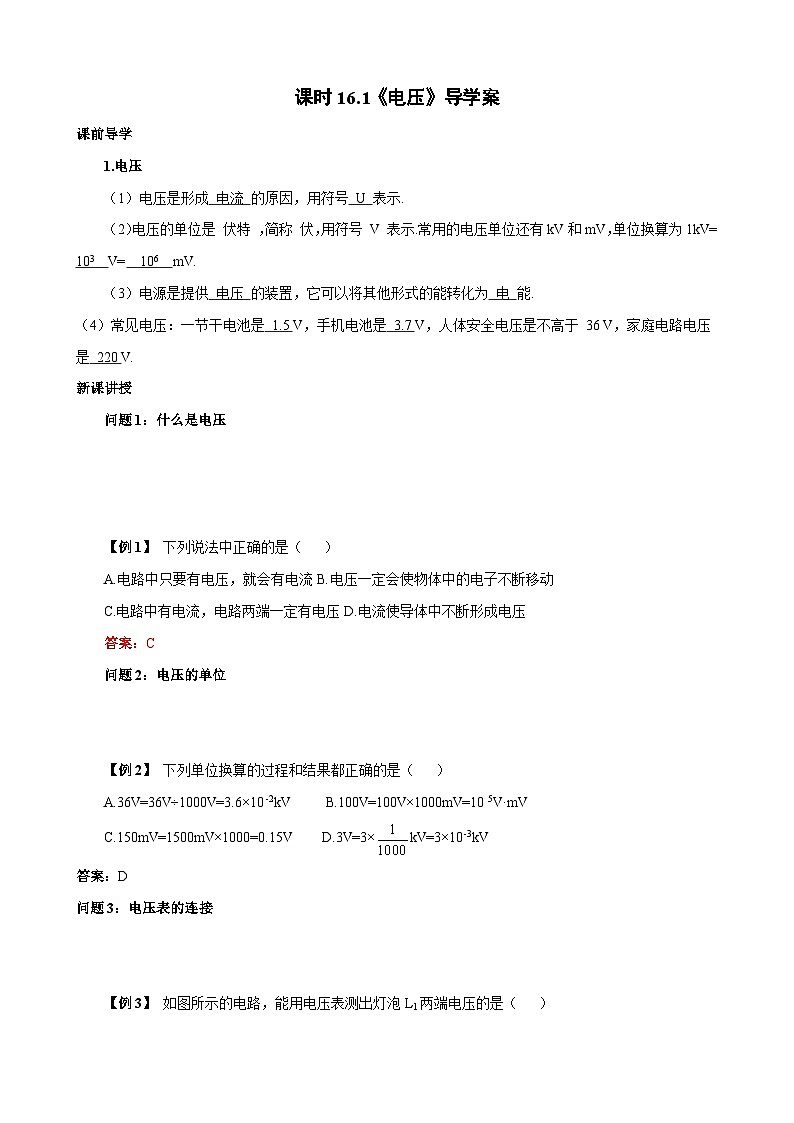

1.电压
（1）电压是形成 电流 的原因，用符号 U 表示.
（2）电压的单位是 伏特 ，简称 伏，用符号 V 表示.常用的电压单位还有kV和mV，单位换算为1kV= 103 V= 106 mV.
（3）电源是提供 电压 的装置，它可以将其他形式的能转化为 电 能.
（4）常见电压：一节干电池是 1.5 V，手机电池是 3.7 V，人体安全电压是不高于 36 V，家庭电路电压是 220 V.
新课讲授
问题1：什么是电压
【例1】 下列说法中正确的是（ ）
A.电路中只要有电压，就会有电流B.电压一定会使物体中的电子不断移动
C.电路中有电流，电路两端一定有电压D.电流使导体中不断形成电压
答案：C
问题2：电压的单位
【例2】 下列单位换算的过程和结果都正确的是（ ）
A.36V=36V÷1000V=3.6×10-2kV B.100V=100V×1000mV=105V·mV
C.150mV=1500mV×1000=0.15V D.3V=3×kV=3×10-3kV
答案：D
问题3：电压表的连接

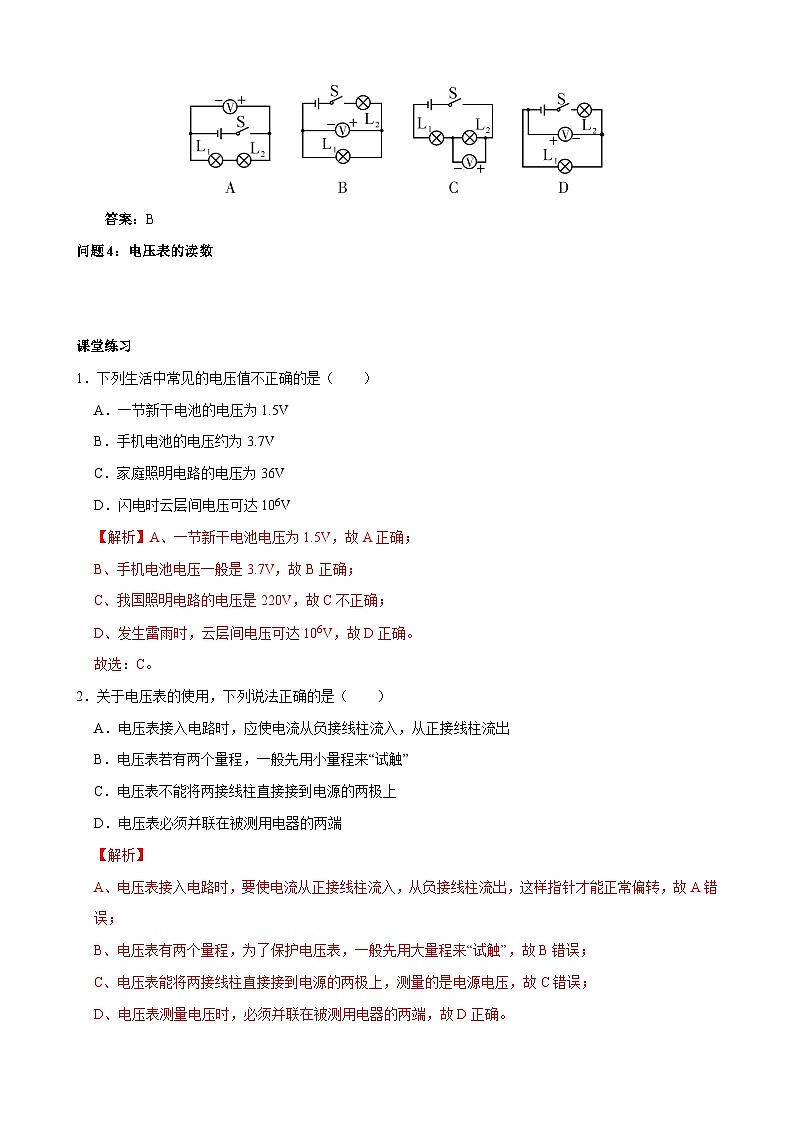

【例3】 如图所示的电路，能用电压表测出灯泡L1两端电压的是（ ）
答案：B
问题4：电压表的读数
课堂练习
1．下列生活中常见的电压值不正确的是（ ）
A．一节新干电池的电压为1.5V
B．手机电池的电压约为3.7V
C．家庭照明电路的电压为36V
D．闪电时云层间电压可达106V
【解析】A、一节新干电池电压为1.5V，故A正确；
B、手机电池电压一般是3.7V，故B正确；
C、我国照明电路的电压是220V，故C不正确；
D、发生雷雨时，云层间电压可达106V，故D正确。
故选：C。
2．关于电压表的使用，下列说法正确的是（ ）
A．电压表接入电路时，应使电流从负接线柱流入，从正接线柱流出
B．电压表若有两个量程，一般先用小量程来“试触”
C．电压表不能将两接线柱直接接到电源的两极上
D．电压表必须并联在被测用电器的两端
【解析】
A、电压表接入电路时，要使电流从正接线柱流入，从负接线柱流出，这样指针才能正常偏转，故A错误；
B、电压表有两个量程，为了保护电压表，一般先用大量程来“试触”，故B错误；
C、电压表能将两接线柱直接接到电源的两极上，测量的是电源电压，故C错误；
D、电压表测量电压时，必须并联在被测用电器的两端，故D正确。
故选：D。
3．如图所示，在“〇”处接入电流表或电压表，使L1与L2串联。则下列做法正确的是（ ）
A．a为电流表，b为电流表B．a为电压表，b为电流表
C．a为电流表，b为电压表D．a为电压表，b为电压表
【解析】由图可知，a表跟灯泡L1并联，所以a应为电压表；b表串联在电路中，所以b应为电流表，此时电流表测量电路中的电流，电压表测量L1两端的电压。
故选：B。
4．如图所示的电路中，各个元件均为实验室常用器材，当开关闭合后，下列说法中正确的是（ ）
A．两表指针均有明显偏转
B．两表指针均几乎不动
C．电流表指针有明显偏转，电压表指针几乎不动
D．电压表指针有明显偏转，电流表指针几乎不动
【解析】由于电压表的电阻很大，当它串联使用时，电路中的电流很小，故电流表的指针几乎不动，但电压表是有示数的，接近于电源电压，故D正确，ABC错误。
故选：D。
5．关于电压，下列说法中不正确的是（ ）
A．电压是电路中形成电流的原因
B．只要电路两端有电压，电路中就一定有电流
C．电路中有电流时，电路两端就一定有电压
D．电源是提供电压的装置
【解析】因为电压是电路中形成电流的原因，要在一段电路中产生电流，它的两端就要有电压；所以A正确；
电路中有电流时，电路两端就一定有电压，但是电路两端有电压，电路中不一定有电流，如电路未闭合时，所以B错误，C正确；
电源的作用是提供电压的装置，所以D正确；
故选：B。
6．某同学用一只有“0～3V”和“0～15V”两个量程的电压表，在测量电压时用的是“0～3V”的量程，但记录的读数却是6.5V，则该同学实际测的电压值最有可能是（ ）
A．5VB．2.5VC．1.3VD．11.5V
【解析】
该同学在测量电压时用的是0～3V的量程（分度值应为0.1V），但记录的读数却是6.5V，所以他是根据0～15V量程进行读数的；
电压表大量程的分度值是小量程分度值的5倍，所以，0～15V量程读数是6.5V，则0～3V量程的正确读数是＝1.3V。
故选：C。
7．如图所示，小丽正准备将一电表接入电路中，她这是要测量电路中的（ ）
A．电阻B．电流C．电压D．电荷
【解析】据图可知，此时的电表是电压表，即她是要测量电路中的电压，电压表应该并联在电路两端，故C正确。
故选：C。
8．如图所示，在烧杯内的盐水中插入一根铜片和一根锌片，就做成了一个盐水电池，将多节这样的盐水电池串联，为判别串联盐水电池组的正负极，在盐水电池的两极A、B间接入下列元件，能达到目的的是（ ）
①小灯泡②电压表③电流表④发光二极管
A．①②③④B．②③④C．②③D．①②③
【解析】在盐水电池的两极A、B间接入小灯泡，灯泡会发光，但灯泡的发光情况与电流方向无关，所以无法根据灯泡的发光情况判定电流的方向；
电流表、电压表都有正负接线柱，电流应从正接线柱流入、负接线柱流出，根据电流表、电压表指针的偏转情况可以判定电流的方向，从而判定出电源的正负极；
二极管有单向导电性，电流只能从长脚流入，短脚流出，根据二极管的发光情况（即发光或不发光）可以判定电流的方向，从而判定出电源的正负极。
由此可知，能达到目的的有②③④。
故选：B。
9．电压用字母 表示，国际单位是 ，简称 ，符号是 。
【解析】物理学中，电压用符号U表示；
在国际单位制中，电压的基本单位是伏特，简称伏，符号是V。
故答案为：U；伏特；伏；V。
10．电路如图所示，电源电压不变，当开关S1闭合，S2断开时，电压表测 两端的电压；当开关S1断开，S2闭合时，电压表测 两端的电压。
【解析】当开关S1闭合，S2断开时，L1、L2串联，电压表测L1两端电压；
当开关S1断开，S2闭合时，L1、L2串联，电压表测L1、L2（或电源）两端电压；
故答案为：L1；L1、L2（或电源）。
11．请读出图中两表的示数，电压表示的数是 V，电流表示的数为 A。
【解析】
电压表使用的量程为0～15V，分度值为0.5V，电压表示的数为8V；
电流表使用的量程为0～0.6A，分度值为0.02A，电流表示的数为0.28A。
故答案为：8；0.28。
12．在研究电压的作用时，我们可以引入“水路”同“电路”进行类比。如图所示。将抽水机比作电源，则可将阀门比作 ，将涡轮比作 ，将水管比作 ，还可将水压比作 ，水流比作 。
【解析】引入“水路”同“电路”进行类比。如图所示。将抽水机比作电源，则可将阀门比作开关；涡轮比作用电器；水管比作导线；水压比作电压；水流比作电流。
故答案为：开关；用电器；导线；电压；电流。
13．在如图电路中，填入电流表或电压表的符号，闭合开关S后，两灯泡均能发光。
【解析】闭合S后，两灯并联且均能发光；若右面的电表为电流表，则灯泡L2会被短路，则右面电表为电压表；左下面的电表与灯泡L2串联，为电流表，故该电路为并联电路，如图所示：
课堂小结
