高中物理鲁科版 (2019)必修 第三册串联电路和并联电路教学ppt课件

这是一份高中物理鲁科版 (2019)必修 第三册串联电路和并联电路教学ppt课件，共18页。PPT课件主要包含了串联电路，例题分析，改装前的量程，改装后的量程，量程扩大n倍，并联电路等内容，欢迎下载使用。

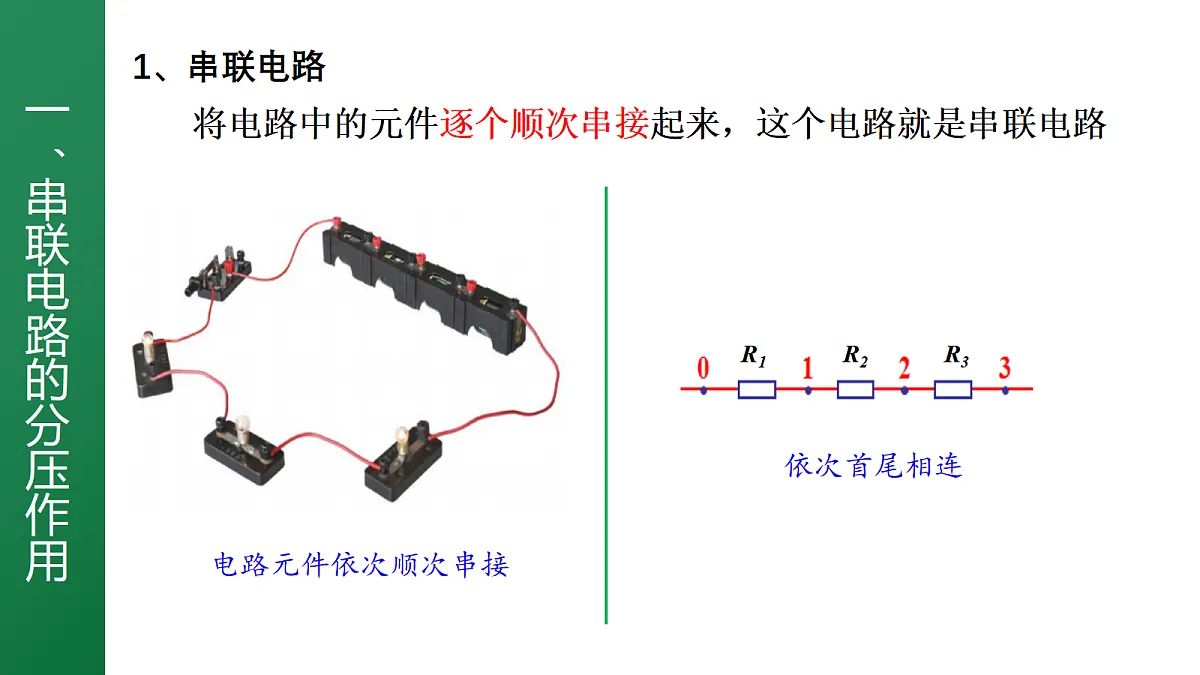

将电路中的元件逐个顺次串接起来，这个电路就是串联电路
一、串联电路的分压作用

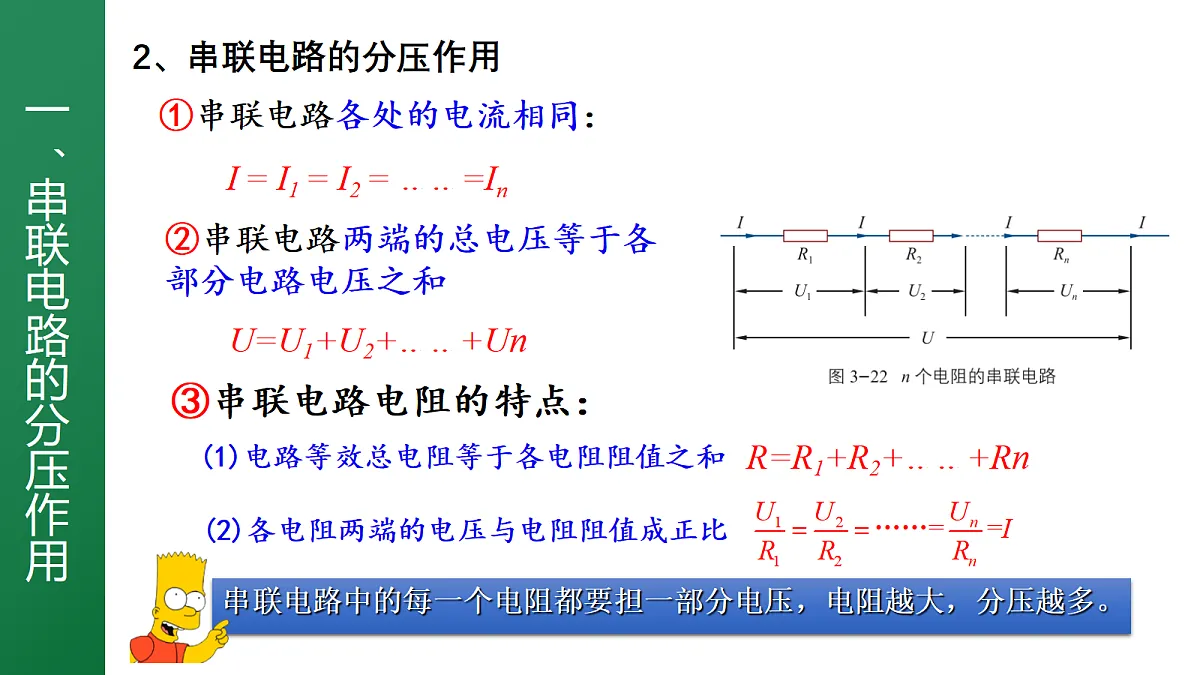

2、串联电路的分压作用
①串联电路各处的电流相同：
I = I1 = I2 = ……=In
②串联电路两端的总电压等于各部分电路电压之和
U=U1+U2+……+Un
③串联电路电阻的特点：
(1)电路等效总电阻等于各电阻阻值之和
R=R1+R2+……+Rn
(2)各电阻两端的电压与电阻阻值成正比

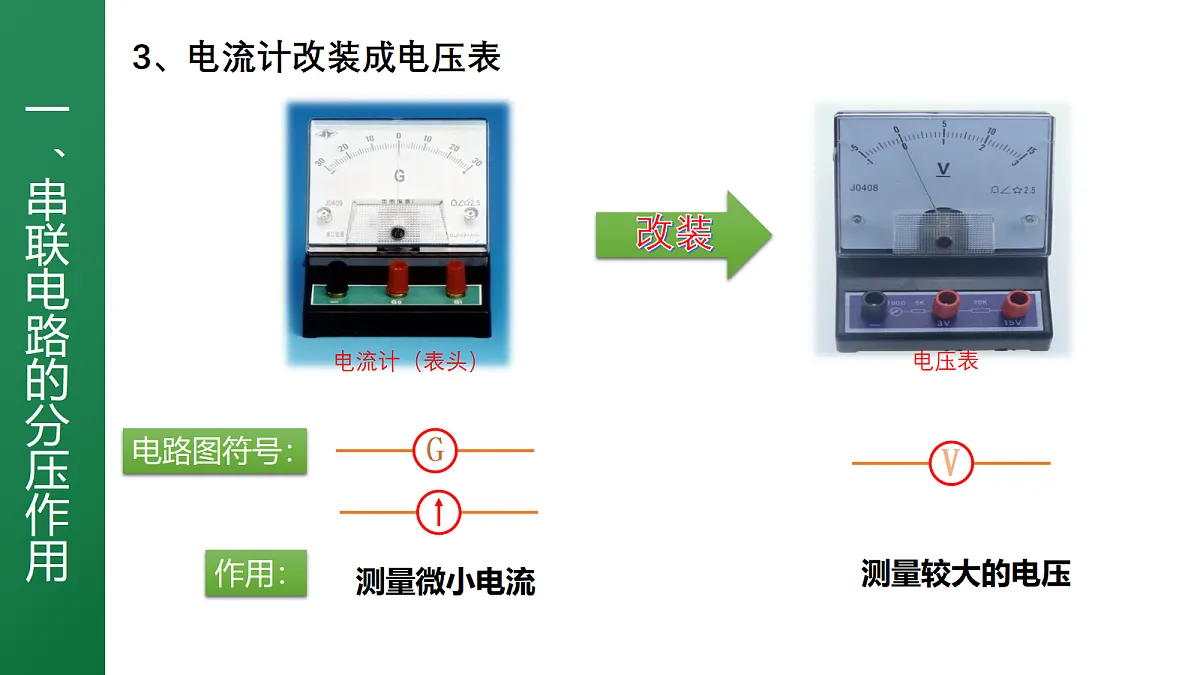

3、电流计改装成电压表

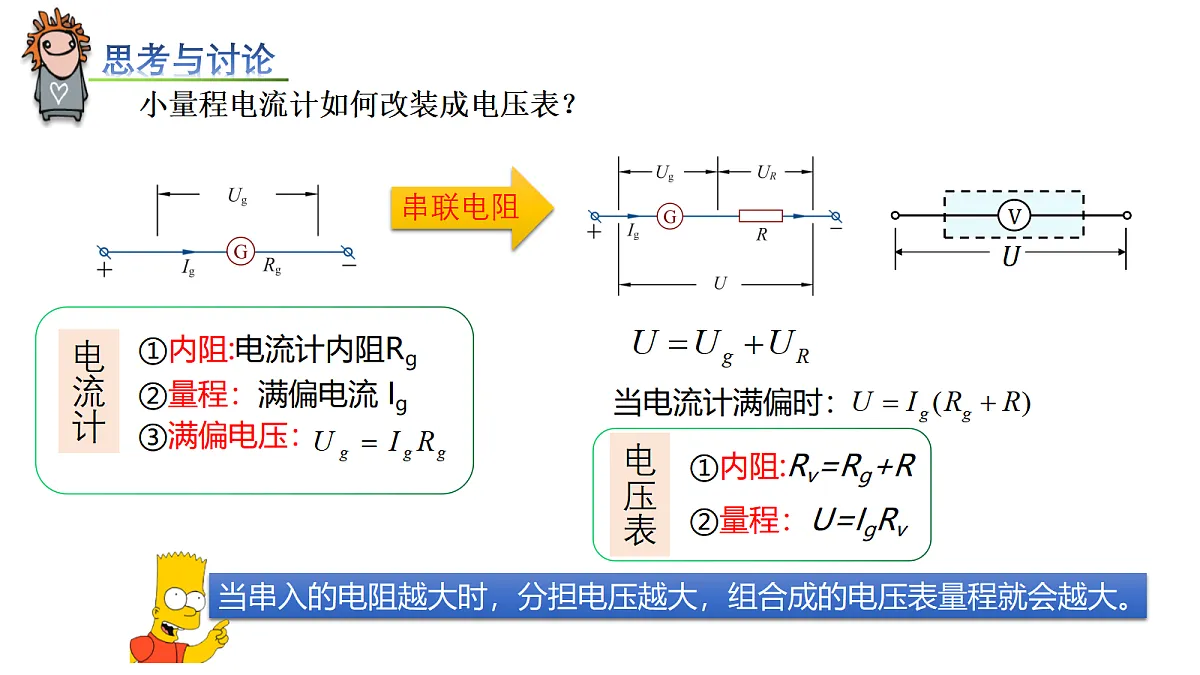

小量程电流计如何改装成电压表？

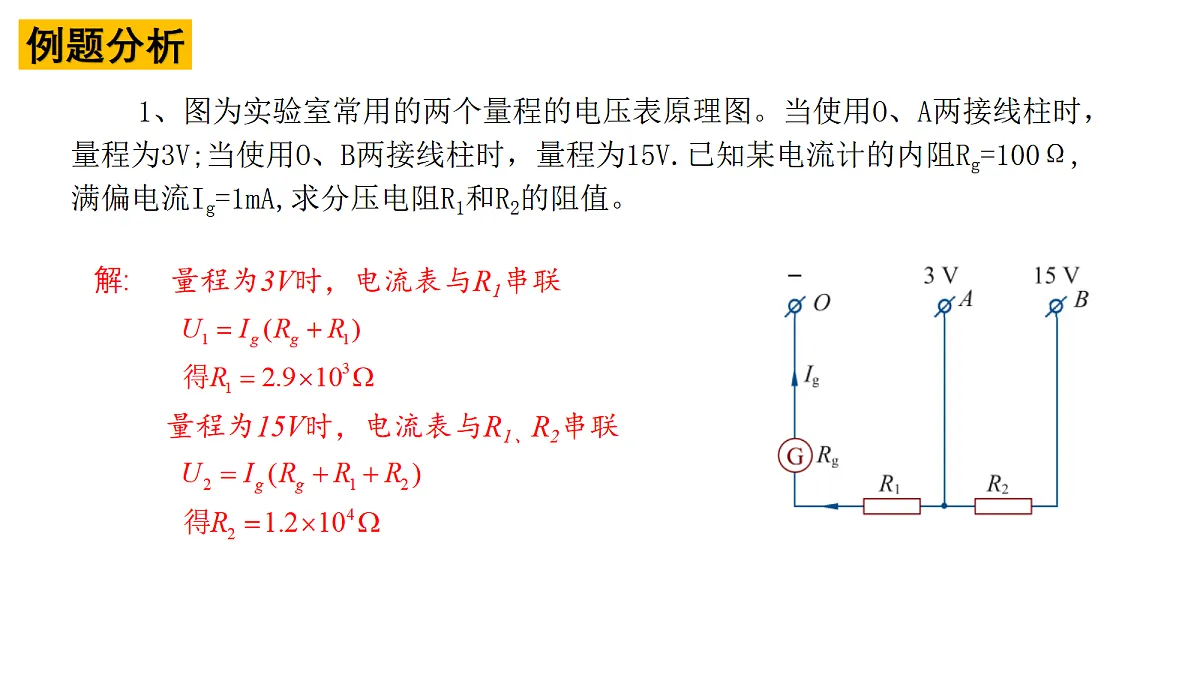

1、图为实验室常用的两个量程的电压表原理图。当使用O、A两接线柱时，量程为3V;当使用O、B两接线柱时，量程为15V.已知某电流计的内阻Rg=100Ω,满偏电流Ig=1mA,求分压电阻R1和R2的阻值。
量程为3V时，电流表与R1串联
量程为15V时，电流表与R1、R2串联

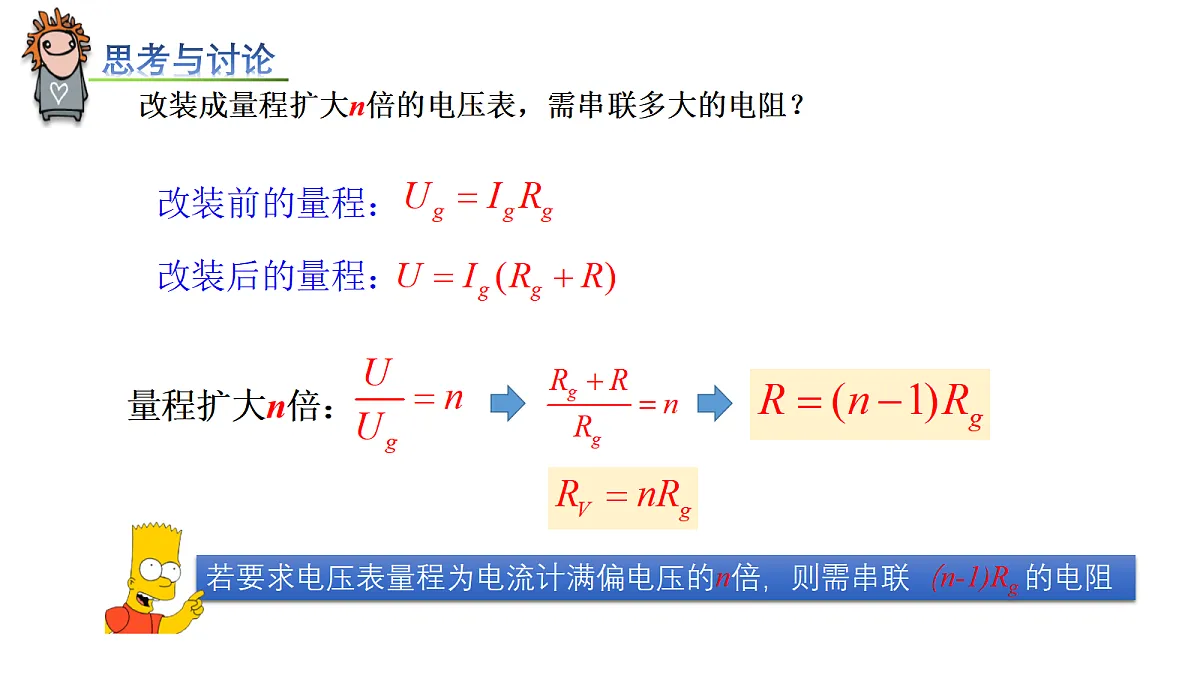

改装成量程扩大n倍的电压表，需串联多大的电阻？
二、并联电路的分流作用
将电路中所有元件的一端连接起来，把另一端也连接起来，接在电路中，这个电路就是并联电路。
2、并联电路的分流作用
①并联电路各支路的电压相同：
U= U1 = U2 = ……=Un
②并联电路的总电流等于各支路电流之和
I=I1+I2+……+In
③并联电路电阻的特点：
(1)电路的等效总电阻阻值的倒数等于各支路的电阻阻值的倒数之和
(2)电路中通过各支路电阻的电流跟它们的阻值成反比。
3、电流计改装成电流表
小量程电流计如何改装成电流表？
2、将满偏电流为1mA,内阻为100Ω的电流计，改装成量程是3A的电流表，应并联多大的电阻？
量程为3A时，电流计与R并联
改装成量程扩大n倍的电流表，需并联多大的电阻？
3、当电阻R1和R2并联时，通过R1的电流是通过R2的电流的n倍。那么，当R1和R2串联接入电路时，R1两端的电压U1和R2两端的电压U2之比为（ ） A、n:1 B、n2:1 C、1:n D、1:n2
并联时，支路电压相等。
可得：R1:R2=1:n
由：I1:I2=n:1
串联时，电路电流相等。
由：R1:R2=1:n
可得：U1:U2=IR1:IR2=1:n
4、如图所示,电路由电流计与四个电阻连接而成.电流计内阻Rg=80Ω,满偏电流Ig=1mA. R1=10Ω ,R2=10Ω ,R3=194Ω ,R4=790Ω.若使用1、2接线柱电路可做 表.量程为 .若使用1、3可做 表.量程为 .若使用1、4接线柱电路可做 表.量程为 .若使用1、5可做 表.量程为 .
