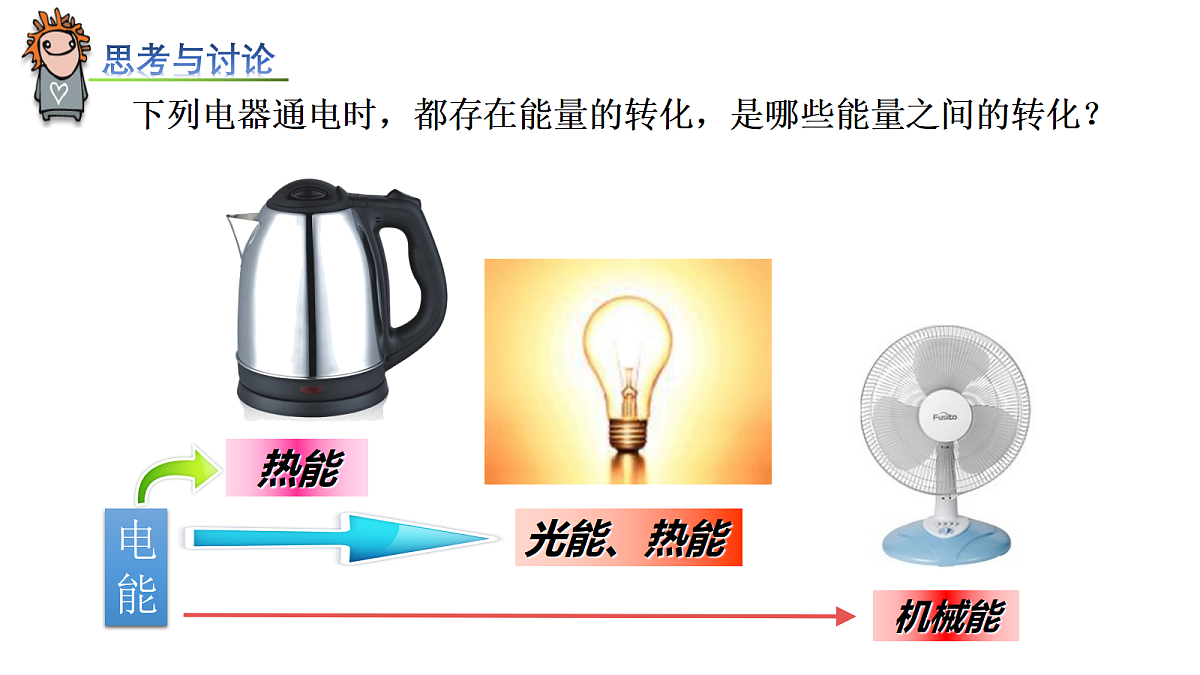

下列电器通电时，都存在能量的转化，是哪些能量之间的转化？

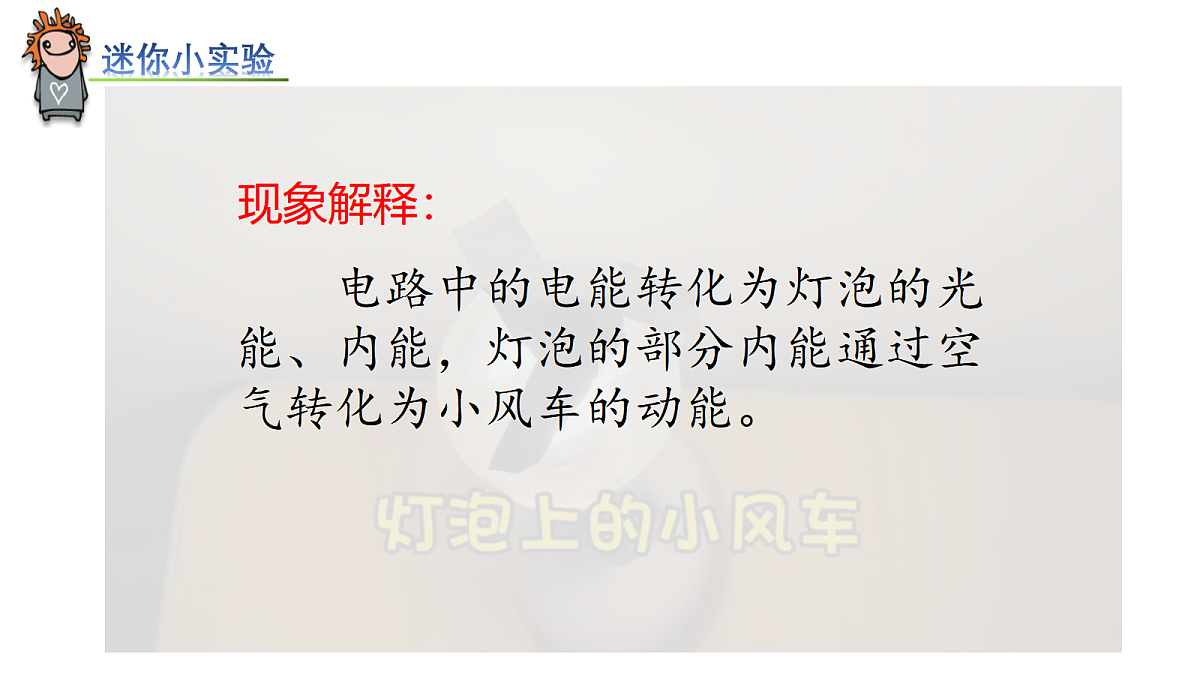

电路中的电能转化为灯泡的光能、内能，灯泡的部分内能通过空气转化为小风车的动能。

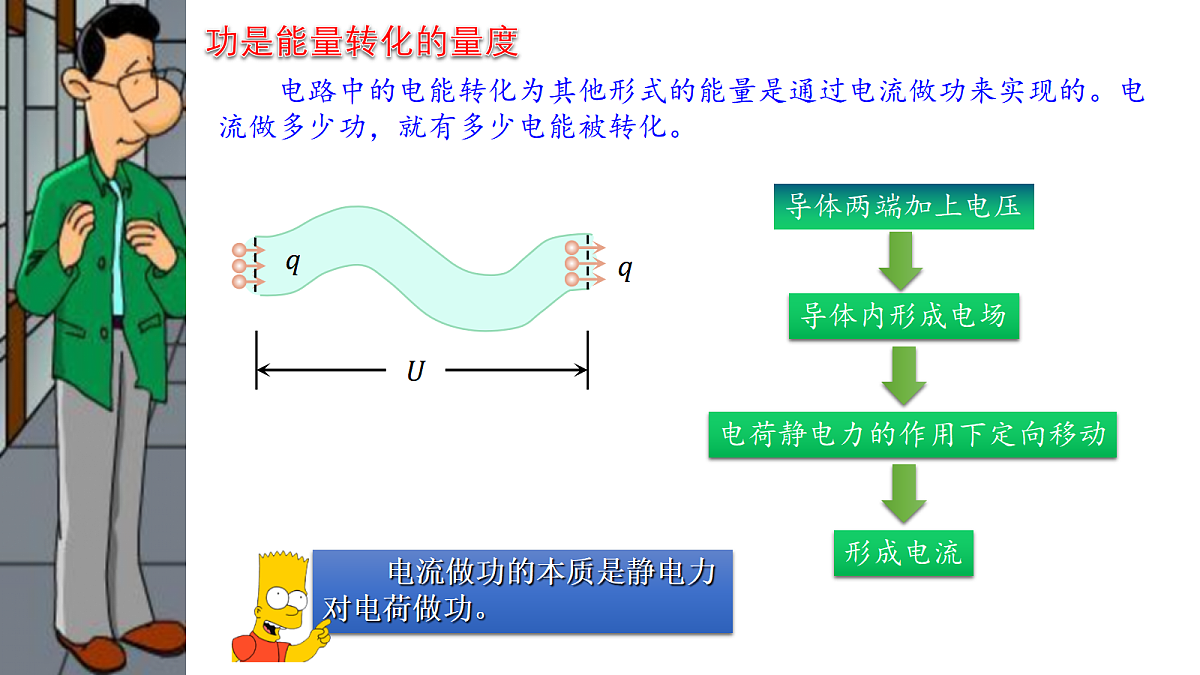

电路中的电能转化为其他形式的能量是通过电流做功来实现的。电流做多少功，就有多少电能被转化。
电荷静电力的作用下定向移动

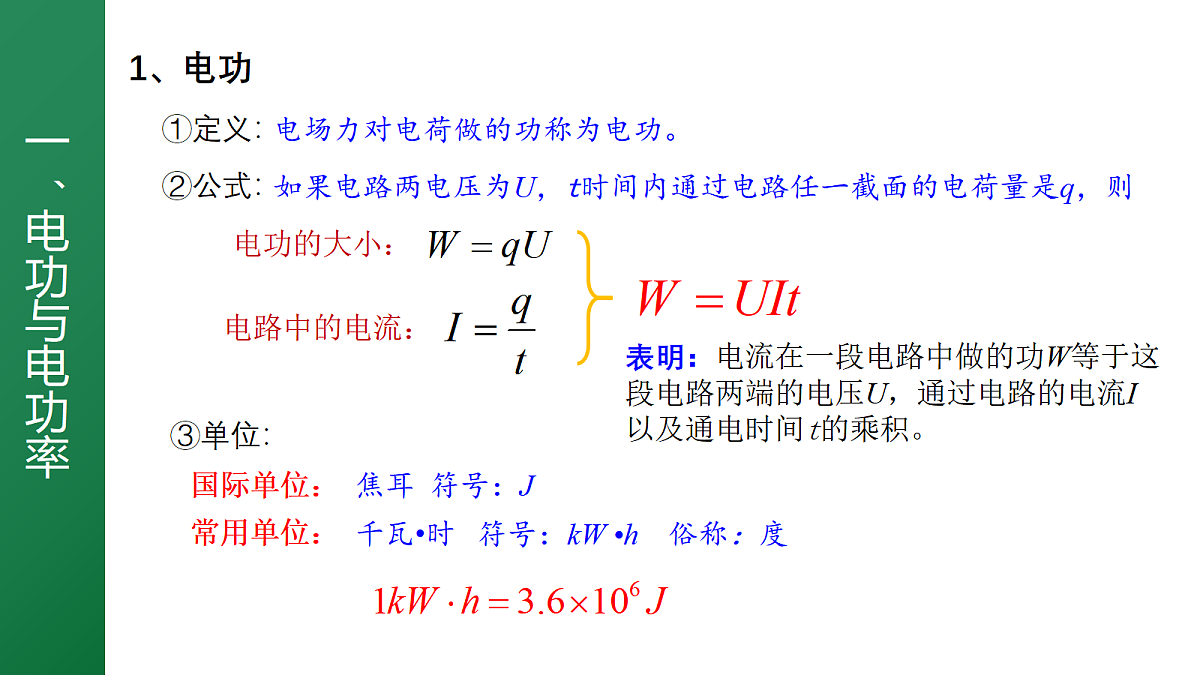

电场力对电荷做的功称为电功。
如果电路两电压为U，t时间内通过电路任一截面的电荷量是q，则
表明：电流在一段电路中做的功W等于这段电路两端的电压U，通过电路的电流I以及通电时间t的乘积。
符号：kW •h 俗称：度

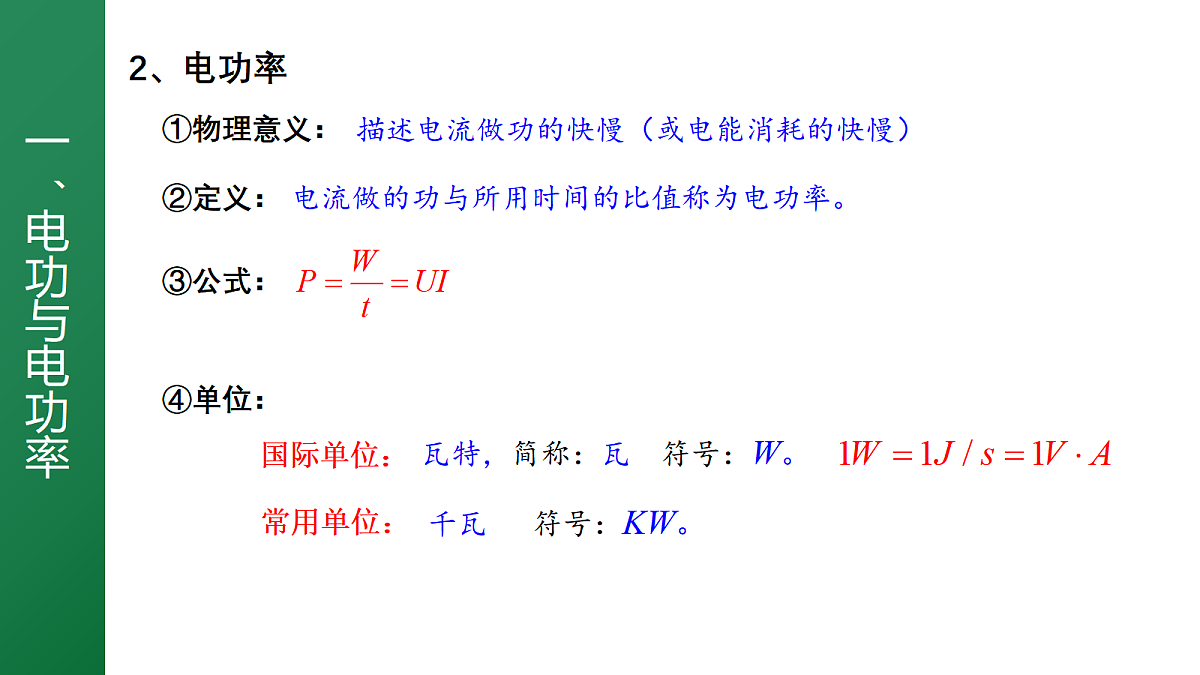

描述电流做功的快慢（或电能消耗的快慢）
电流做的功与所用时间的比值称为电功率。
瓦特，简称：瓦 符号：W。
千瓦 符号：KW。

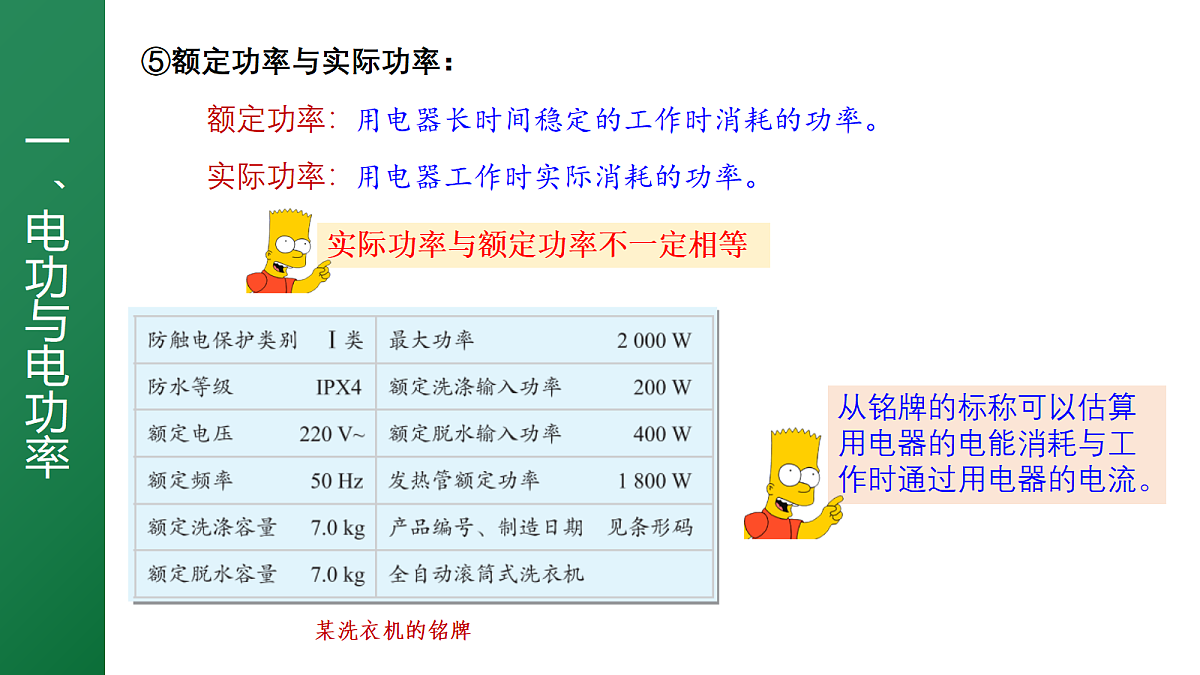

⑤额定功率与实际功率：
用电器长时间稳定的工作时消耗的功率。
用电器工作时实际消耗的功率。
电流通过电气设备时，导体一般都会发热。这就是电流的热效应。
电流通过导体产生的热量Q与电流I的二次方成正比，与导体的电阻R及通电时间t成正比。
电路中的电功与电热是否相等？
电能只有一部分转化为内能。
只含有电阻的电路，如电炉、电烙铁、白炽灯等。
即：UIt =I2Rt
电路中含有电动机、电解槽等其它转化能量的装置。
电能只部分转化为内能。
即：UIt >I2Rt
1、某玩具的直流电动机线圈的电阻一定，在线圈两端加上0.3V的电压时，电流为0.3A,此时因电压过低，电动机不能转动。若在线圈两端施加2V的电压，电流为0.8A,此时电动机正常工作。当正常工作时，该电动机的输入电功率是多少？电动机的输出机械功率是多少？
解决电功率的问题时要注意判断电路是否为纯电阻电路
如果电风扇接通后由于某种原因被卡住，导致扇叶不转动，可能会发生什么现象？
风扇卡住，电路中电流变大。Q=I2Rt，Q变大
2、如图所示，一台直流电动机所加电压为110V,通过的电流为5A.若该电动机在10s内把一个质量为50kg的物体匀速提高了9m,求电动机的电功率和电动机线圈的电阻。（不计摩擦，取重力加速度g=10m/s2)
这些用电器的电阻丝多是采用电阻率较大的材料制成。
电阻焊就是在被焊接的金属表面通过电流，利用接触电阻产生热量得到适合焊接的高温，对接触面进行焊接。
插座与插头之间、电线的连接处如果接触不良。就会产生大电阻，容易发热，甚至迸发火发。
发热机、电动机、变压器等电气设备的绕组都用铜导线绕制而成，电流通过绕组时发热，如果散热为好，就会烧坏绕组的绝缘层，酿成事故；
家用电器、如电视、显示器背部要开很多散热孔，计算机的CPU上要安装散热片及风扇等,都是为了防止设备发热而设计的散热方案。
