2025年中考物理真题分类汇编：专题16 家庭电路和安全用电（全国通用）（第01期）（解析版）

这是一份2025年中考物理真题分类汇编：专题16 家庭电路和安全用电（全国通用）（第01期）（解析版），共15页。
【跨学科实践】
（2025·四川凉山）随着新能源电动汽车销量增长，充电桩的安装率不断提高。据了解，充电桩输出电压的范围是300-600V，峰值功率高达500kW。如图所示，充电站内各充电桩是 （选填“串联”或“并联”）的；利用充电桩给汽车电池充电的过程中，汽车电池相当于电路中的 ；充电桩外壳常采用铝合金材料，为避免触电，外壳需连接 线；若充电桩起火， 用水灭火。
【答案】并联 用电器 地 不能
【解析】[1]并联电路中各个用电器之间互不影响，图中汽车充电桩在使用时它们之间互不影响，说明它们之间是并联的。
[2]在给新能源汽车充电时，汽车的电池消耗电能，所以相当于电路中的用电器。
[3]充电桩外壳常采用铝合金材料，铝合金是导体，为防止漏电造成触电事故，安装时外壳需连接地线，从而保证人员和设备的安全。
[4]若充电桩起火，不能用水扑灭，因为生活用水是导体，可能会引发触电事故，应该使用干粉灭火器等专用灭火设备。
【中考新考法】

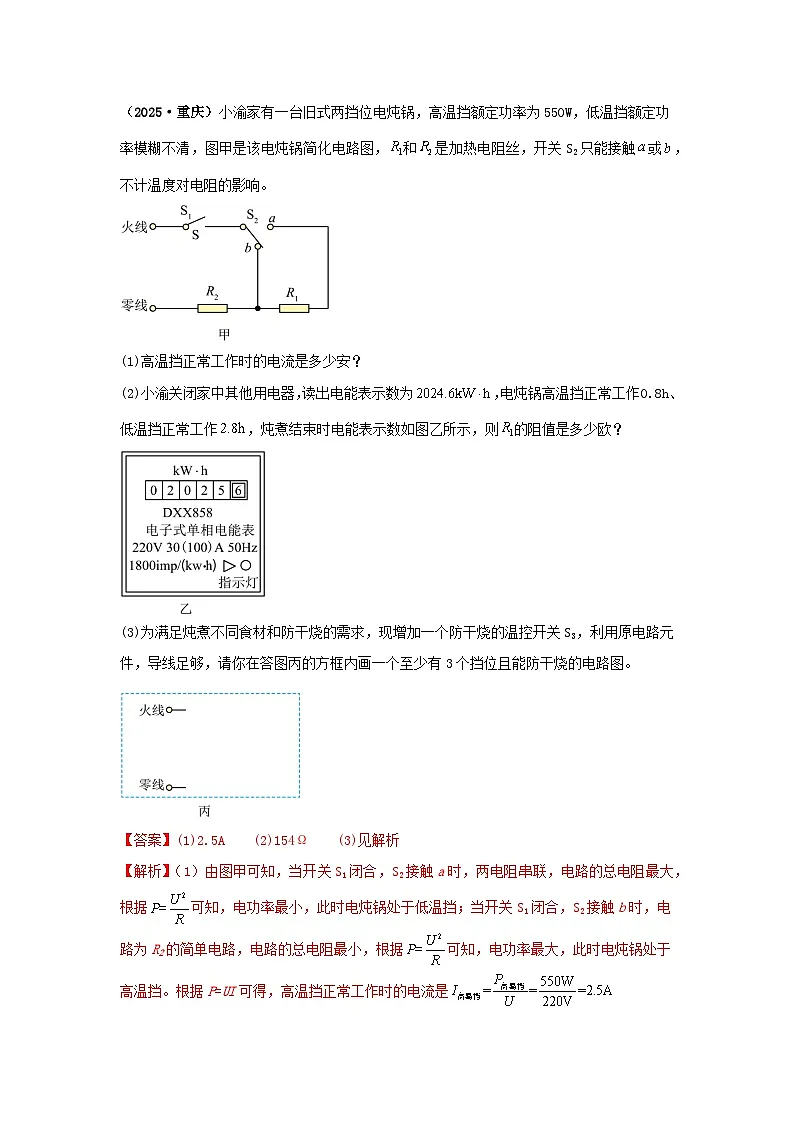

（2025·重庆）小渝家有一台旧式两挡位电炖锅，高温挡额定功率为550W，低温挡额定功率模糊不清，图甲是该电炖锅简化电路图，和是加热电阻丝，开关S2只能接触或，不计温度对电阻的影响。
(1)高温挡正常工作时的电流是多少安？
(2)小渝关闭家中其他用电器，读出电能表示数为，电炖锅高温挡正常工作0.8h、低温挡正常工作，炖煮结束时电能表示数如图乙所示，则的阻值是多少欧？
(3)为满足炖煮不同食材和防干烧的需求，现增加一个防干烧的温控开关S3，利用原电路元件，导线足够，请你在答图丙的方框内画一个至少有3个挡位且能防干烧的电路图。
【答案】(1)2.5A (2)154Ω (3)见解析
【解析】（1）由图甲可知，当开关S1闭合，S2接触a时，两电阻串联，电路的总电阻最大，根据可知，电功率最小，此时电炖锅处于低温挡；当开关S1闭合，S2接触b时，电路为R2的简单电路，电路的总电阻最小，根据可知，电功率最大，此时电炖锅处于高温挡。根据P=UI可得，高温挡正常工作时的电流是
（2）由可得，的阻值是
电炖锅高温挡正常工作0.8h，消耗的电能为
小渝关闭家中其他用电器，读出电能表示数为，炖煮结束时电能表示数如图乙所示，此时电能表读数为，则整个过程消耗的电能为
所以，电炖锅低温挡正常工作消耗的电能为
根据可得
所以，的阻值是
（3）根据题意可知，电炖锅的低温挡功率为
此时两电阻串联；为满足炖煮不同食材和防干烧的需求，现增加一个防干烧的温控开关S3，S3需接在干路上；当R2单独接入电路中时，根据串并联电路的电阻规律和可知，此时电炖锅可处于中温挡；电路图可设计如下：
当S2接a、S1和S3闭合时，此时只有R2接入电路中，电炖锅处于高温挡；当S2接a、S1断开、S3闭合时，两电阻串联，电炖锅处于低温挡；当S2接b、S1断开、S3闭合时，此时只有R1接入电路中，电炖锅处于中温挡；满足三个挡位的要求；且三个挡位工作时，温控开关S3都起到防干烧的功能，故以上设计的电路图符合题意。
【结合生活实际】
（2025·四川成都）学校开展“安全用电，珍惜生命”主题教育活动，下列符合安全用电原则的是（ ）
A．可用湿抹布擦拭正在工作的台灯
B．绝缘皮破损的电线应及时更换
C．可以直接用手去拉触电中的人
D．电热水壶全部浸入水中清洗
【答案】B
【解析】B．绝缘皮破损的电线应及时更换，破损的绝缘层无法有效隔绝电流，可能导致短路或触电，必须更换以确保安全，故B符合题意；
A．湿抹布容易导电，擦拭通电台灯，容易引发触电事故，故A不符合题意；
C．直接拉触电者会导致施救者触电，应切断电源或用绝缘体施救，故C不符合题意；
D．生活用水是导体，电热水壶浸水清洗会破坏内部绝缘，导致漏电风险，故D不符合题意。
故选B。
考点1 家庭电路
1．（2025·四川乐山）小明在使用如图所示插线板的过程中发现：在开关断开时，插线板上的指示灯不发光，插孔不能提供工作电压；在开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，下列电路连接方式合理的是（ ）
A．B．
C．D．
【答案】C
【解析】依题意得，指示灯与插孔互不影响，说明两者并联，开关控制指示灯与插孔，在干路上；为了用电安全，用电器通过开关与火线相连接，则开关的一端连接火线，指示灯的正接线柱与插座的右孔相连后，再与开关的另一端连接，插座的左孔与指示灯的负极相连后再与连线相连，插座的上孔连接零线，故ABD不符合题意，C符合题意。
故选C。
2.（2025·四川达州）如图为小超家部分电路示意图。他闭合开关S，灯泡正常发光；将电热水壶插头插入插座，正常工作一段时间后，灯泡突然熄灭；马上取下电热水壶，灯泡仍不发光。经检查空气开关未跳闸，用验电笔检测三点氖管均发光。下列电路故障判断正确的是（ ）
A．灯泡短路B．进户火线开路
C．进户零线开路D．三孔插座短路
【答案】C
【解析】A．若灯泡短路，会导致电路电流过大使空气开关跳闸，但题目中空气开关未跳闸，且短路时验电笔检测a点不会发光，故A错误；
B．若进户火线开路，用验电笔检测c点（火线连接点）时不会发光，与题目中c点发光矛盾，故B错误；
C．根据题目描述，验电笔检测a、b、c三点均发光，说明火线通路正常；灯泡熄灭且取下电热水壶后仍不亮，说明零线开路导致电路无法形成回路。a点（零线连接点）发光是因为进户零线开路后该点通过灯泡与火线连通而带电，故C正确；
D．若三孔插座短路，会导致电路电流过大使空气开关跳闸，与题目中空气开关未跳闸矛盾，且短路时验电笔检测c点不会发光，故D错误。
故选C。
3.（2025·江苏扬州）如图，测电笔的氖管发光，所测孔连接的是 线。多个用电器同时插入插线板都能独立工作，各用电器是 联的。断开插线板上的开关，所有插孔都不能供电，表明开关连接在 路上。三孔插座中间的插孔接地，将用电器的 与大地相连，目的是防止触电。
【答案】火 并 干 金属外壳
【解析】[1]测电笔的氖管发光，说明该孔有电，则该孔连接的是火线。
[2]并联电路各用电器互不影响。多个用电器同时插入插线板都能独立工作，说明各用电器之间互不影响，则各用电器是并联接入电路的。
[3]插板上所有插孔是并联的，断开插线板上的开关，所有插孔都不能供电，说明此时插板没有电，则开关连接的是火线，且接在干路上。
[4]为了防止触电，有金属外壳的用电器要使用三孔插座，三孔插座中间的插孔接地，是将用电器的金属外壳与大地相连，把金属外壳所带的电导入大地。
4.（2025·四川德阳）请将图中的空调专用插座正确地接入家庭电路中。
【答案】
【解析】三孔插座接入电路，根据安全用电原则，要采取“左零右火中间地”的接法，题中已将接地线连接好给出，只需将三孔插座的左侧插孔接“零线”，右侧插孔接“火线”即可，同时注意导线连接处一律要涂成黑色圆点
5．（2025·江苏连云港）按照题目要求作图。
(1)如图甲所示，请用笔画线代替导线将电灯和开关接到电路中；
【答案】(1)
【解析】（1）开关控制灯泡时和灯泡是串联的，为了保证用电安全，开关应接到火线上，灯泡的另一端接在零线上。这样在更换灯泡时更安全。
6．（2025·云南）
(2)用笔画线代替导线将图乙的电路连接完整。
【答案】(2)
【解析】（2）为了用电安全，开关应接在火线和用电器之间，开关断开时，灯泡和火线断开，接触灯泡时不会引起触电
7.（2025·江苏苏州）按要求作图。
(4)图丁中，根据安全用电规范，在两个虚线框内分别画出开关和灯泡的电路元件符号。
【答案】(4)
【解析】（4）根据安全用电规范，开关要与灯泡串联，且开关要接在火线上
8.（2025·甘肃）小安家的某个三孔插座经常连接大功率用电器，为了用电安全，他想在三孔插座上串联一个保险丝后再接入家庭电路，请在图中用笔画线表示导线帮小安完成电路连接。
【答案】
【解析】三孔插座的接法：上孔接地线，左孔接零线，右孔接火线，为了用电安全，保险装置接火线。
考点2 家庭电路中电流过大的原因
9.（2025·江西）某同学刚把电热蚊香加热器的插头插入插座，家里空气开关立即“跳闸”。原因可能是插头内部发生了 故障，从而使干路中的 过大，导致空气开关自动切断电路。
【答案】短路 电流
【解析】[1][2]当他把电热蚊香加热器的插头插入插座时，家里的空气开关就“跳闸”了，说明电路中电流过大，电热蚊香加热器还没有使用，只是插头插入插座的瞬间跳闸，不是总功率过大而是插头处短路造成的。
10．（2025·四川南充）根据安全用电知识，电工对小明家的插座进行维修时，必须断开图中 （填图中字母代号）部分。若小明家原有用电器的总功率为5000W，电能表上标有“220V 10（40）A”的字样，从电能表使用的角度考虑，小明家最多再能装1000W的空调 台。
【答案】A 3
【解析】[1]家庭电路中各用电器并联，干路上的开关控制整个电路，支路中的开关控制所在支路。由于家庭电路的电压远大于人体的安全电压，故维修电路时，遵循安全冗余的最高原则，应断开干路上的空气开关，切断整个电路，即必须断开图中的A部分。
[2]电能表允许通过的最大电流为40A，电路允许的最大总功率
则电路还允许的最大总功率
能再安装的空调台数
即3台。
考点3 安全用电
11．（2025·四川自贡）关于生活中安全用电的叙述正确的是（ ）
A．冰箱的金属外壳需接地
B．导线的绝缘皮破损后仍可以继续使用
C．可在一个插线板上同时使用多个大功率用电器
D．当电路中的电流过大时，漏电保护器自动断开，保护电路
【答案】A
【解析】A．金属外壳用电器需接地，漏电时，电流经地线导入大地，避免触电，故A正确；
B．绝缘皮破损后导线裸露，易短路或触电，必须更换，故B错误；
C．多个大功率电器工作时，总电流可能超过插线板额定电流值，导致过热起火，故C错误；
D．漏电保护器检测漏电时，漏电保护器自动断开，过载或短路时，空气开关跳闸，切断电路，故D错误。
故选A。
12．（2025·四川广安）从生活走向物理，从物理走向社会。下列关于生活中的物理现象说法正确的是（ ）
A．拦河大坝“上窄下宽”是因为液体压强与排开液体体积有关
B．不接触低压带电体，不靠近高压带电体
C．用鱼竿钓鱼时鱼竿属于省力杠杆
D．百米赛跑冲过终点时不能立即停下来，是因为人受到惯性的作用
【答案】B
【解析】A．由于液体的压强随深度的增加而增大，河水的深度越深，压强越大，为了使拦河坝能承受更大的水压，应把拦河坝设计成下宽上窄的形状。故A错误；
B．安全用电的原则：不接触低压带电体，不靠近高压带电体，故B正确；
C．钓鱼时用的鱼竿，阻力臂大于动力臂，属于费力杠杆，故C错误；
D．运动员到达终点时不能立刻停下来，是由于运动员具有惯性，而不是受到惯性力，惯性是物体的一种性质，故D错误。
故选B。
13．（2025·安徽）电给我们的生活带来了极大的便利，但不规范用电会带来很大危害，甚至会危及生命。关于安全用电、下列做法正确的是（ ）
A．断开开关后更换灯泡
B．用湿手触摸家庭电路中的开关
C．用湿抹布擦拭工作中的用电器
D．拽着插头后面的电线把插头从插座里拔出来
【答案】A
【解析】A．断开开关后，灯泡的位置没有电，则更换灯泡时可以避免发生触电事故，故A正确；
BC．湿抹布和湿手有大量的水，生活中的水是导体，用湿手触摸家庭电路中的开关，用湿抹布擦拭工作中的用电器，容易发生触电事故，不符合安全用电原则，故BC错误；
D．拽着插头后面的电线把插头从插座里拔出来，容易使插头与电线连接处的绝缘皮破损，使电线中金属丝裸露，容易发生触电事故，故D错误。
故选A。
14．（2025·四川眉山）“生活处处皆物理，留心观察皆学问”，下列说法正确的是（ ）
A．带金属外壳的用电器，使用时外壳应该接地
B．家里的空气开关“跳闸”，一定是电路出现了短路
C．烧开水是通过做功的方式增大水的内能
D．水烧开后，锅盖不停跳动，机械能转化为内能
【答案】A
【解析】A．根据安全用电原则，带金属外壳的用电器，使用时外壳应该接地，这样可以将用电器外壳积聚的电荷导入大地，避免发生触电事故，故A正确；
B．家里的空气开关“跳闸”，一定是电流过大造成的，但造成电流过大的原因可能是电路出现了短路，也可能是家用电器总功率过大，故B错误；
C．烧开水时，水吸收热量，是通过热传递的方式增大水的内能的，故C错误；
D．水烧开后，锅盖不停跳动，是水蒸气的内能转化为锅盖的机械能，故D错误。
故选A。
15．（2025·福建）关于新能源电动汽车充电桩的安装和使用，下列符合安全用电要求的是（ ）
A．用湿抹布擦拭充电插口B．充电桩需要安装接地线
C．充电桩起火立即泼水救火D．充电桩无需安装保险装置
【答案】B
【解析】A．湿抹布可能导致短路或触电，充电插口应保持干燥，清洁时需断电并使用干布。故A不符合题意；
B．接地线是安全用电的基本要求，可防止漏电事故，保障人身安全。故B符合题意；
C．充电桩起火可能涉及电气火灾，生活用水是导体，泼水会引发触电或火势扩大，应先断开电源再使用干粉或二氧化碳灭火器救火。故C不符合题意；
D．保险装置如漏电保护器、过载保护是必要的，可以在电路漏电时，切断电源，起到保护作用，能防止电路故障引发火灾或设备损坏。故D不符合题意。
故选B。
16．（2025·新疆）若我们发现身边有人触电，应立即采取的安全措施是（ ）
A．伸手拉开B．剪断电线C．电话报警D．切断电源
【答案】D
【解析】当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，再电话报警，不能用手拉开电线，这样自己也会触电，更不能用剪刀割断导线，剪刀是导体，自己也会触电，故ABC不符合题意，D符合题意。
故选D。
17．（2025·河北）下列做法符合安全用电原则的是（ ）
A．空调改用两脚插头B．电动自行车入户充电
C．在火线上晾晒湿衣服D．发生触电事故立即切断电源
【答案】D
【解析】A．空调等大功率电器应使用三脚插头，其中地线可防止外壳漏电引发触电，改用两脚插头存在安全隐患，故A不符合题意；
B．电动自行车电池在室内充电可能因过热或短路引发火灾，不符合安全用电原则，故B不符合题意；
C．生活用水是导体，在火线上晾晒湿衣服是非常危险的，导线的绝缘外皮一旦老化，人接触湿衣服容易发生触电，故C不符合题意；
D．发现有人触电时，千万不能用手将触电人拉开，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，故D符合题意。
故选D。
18．（2025·湖南）暑假即将来临，外出旅行需注意安全。下列图片中涉及的物理知识解释合理的是（ ）
A．图甲：靠近高压带电体易发生触电
B．图乙：系好安全带是利用乘客的惯性
C．图丙：水看起来比实际的浅是因为光的反射
D．图丁：列车驶过站台时，空气流速越大的位置，压强越大
【答案】A
【解析】A．高压带电体周围存在强电场，当人体靠近时可能发生击穿放电，即使未直接接触也可能导致触电事故，故A符合题意；
B．安全带的作用是当车辆紧急制动时防止乘客因惯性继续向前运动而与车内物体碰撞受伤，是防止惯性带来的伤害，不是利用惯性，故B不符合题意；
C．水看起来比实际浅是由于光从水中斜射入空气时发生折射现象，折射光线远离法线，人眼逆着光线看到的是物体的虚像，故C不符合题意；
D．根据流体流速越大压强越小，列车高速通过时会使站台边缘空气流速增大、压强减小，可能将人"吸"向列车，故D不符合题意。
故选A。
19．（2025·四川遂宁）小聪在家长的陪同下了解家庭电路，打开配电箱进行观察。配电箱的情况以及电能表的表盘如图所示，请根据安全用电常识以及图中信息选出正确的一项（ ）
A．可用湿抹布擦拭配电箱
B．发现空气开关跳闸后应立即重新将其合上
C．他家同时工作的用电器总功率不能超过
D．他只让一个电热水壶工作，10s内电能表指示灯闪烁了3次，则该电热水壶的电功率为900W
【答案】D
【解析】A．湿抹布是导体，用湿抹布擦拭配电箱容易发生触电事故，故A错误；
B．空气开关跳闸后，应先排查故障，再合上开关，否则可能再次跳闸或引发危险，故B错误；
C．电能表参数 “220V 40A”，根据P=UI，最大总功率
不是8800kW·h（是电能单位 ），故C错误；
D．电能表 “1200imp/(kW·h)” 表示每消耗1kW·h电能，指示灯闪烁1200次。闪烁3次，消耗电能
根据，该电热水壶的电功率为，故D正确。
故选D。
20.（2025·四川泸州）小飞家响应国家家电以旧换新惠民政策，置换了一台储水式电热水器，铭牌如下表，原理如下图，是储水箱中加热器内的电阻，为漏电保护开关，为温控开关。已知，。
(1)求保温挡正常工作2小时消耗的电能；
(2)求的阻值；
(3)该电热水器在加热状态下正常工作40min，使额定容量的水温度升高20℃，求它的加热效率。
【答案】(1) (2) (3)
【解析】（1）保温挡正常工作2小时消耗的电能
（2）分析电路可知，闭合、接a时，、串联，此时总电阻较大，根据，总功率较小，为保温挡，则总电阻为
闭合、接b时，单独工作，此时总电阻较小，根据，总功率较大，为加热挡，则阻值为
则的阻值
（3）额定容量的水质量为
则水吸收的热量为
消耗的电能为
则加热效率
中考新趋势
中考真题速递
考点1 家庭电路
考点2 家庭电路中电流过大的原因
考点3 安全用电
额定加热功率
2000W
额定电压
220V
额定保温功率
400W
防水等级
IPX4
温度范围
室温
额定容量
50L
加热方式
双管加热
内胆材质
金属板搪瓷
