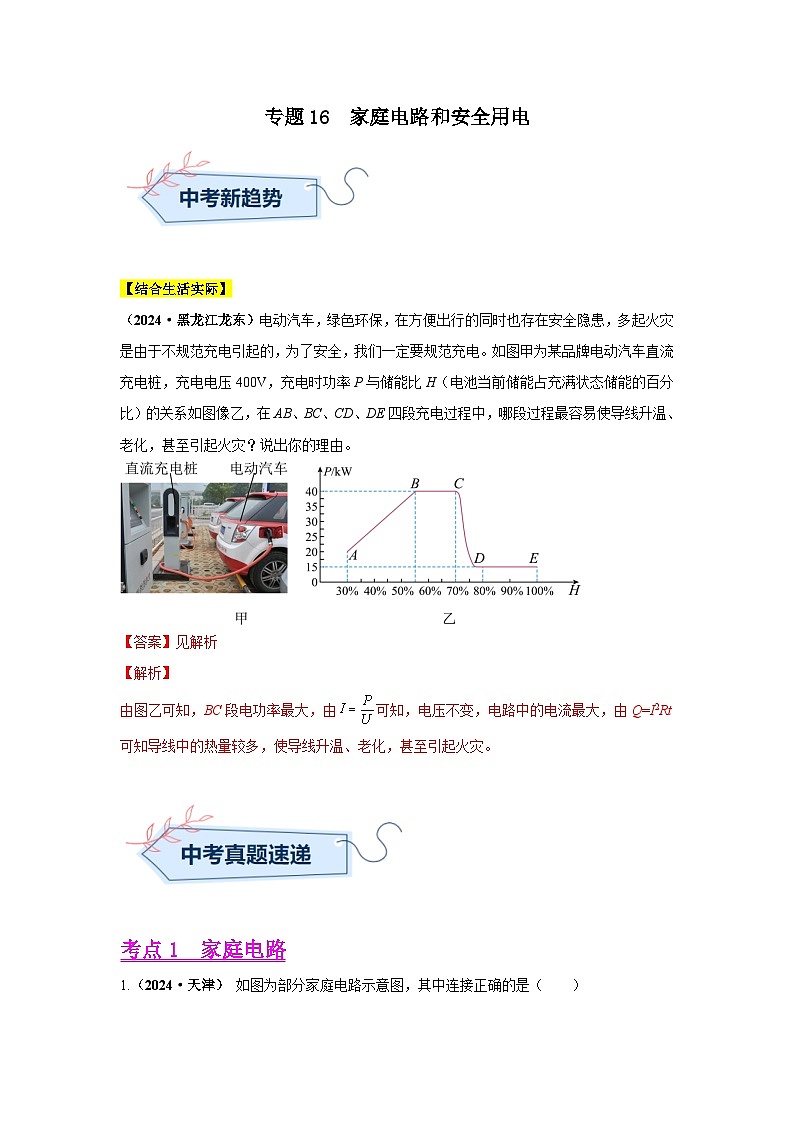

【结合生活实际】
（2024·黑龙江龙东）电动汽车，绿色环保，在方便出行的同时也存在安全隐患，多起火灾是由于不规范充电引起的，为了安全，我们一定要规范充电。如图甲为某品牌电动汽车直流充电桩，充电电压400V，充电时功率P与储能比H（电池当前储能占充满状态储能的百分比）的关系如图像乙，在AB、BC、CD、DE四段充电过程中，哪段过程最容易使导线升温、老化，甚至引起火灾？说出你的理由。
考点1 家庭电路

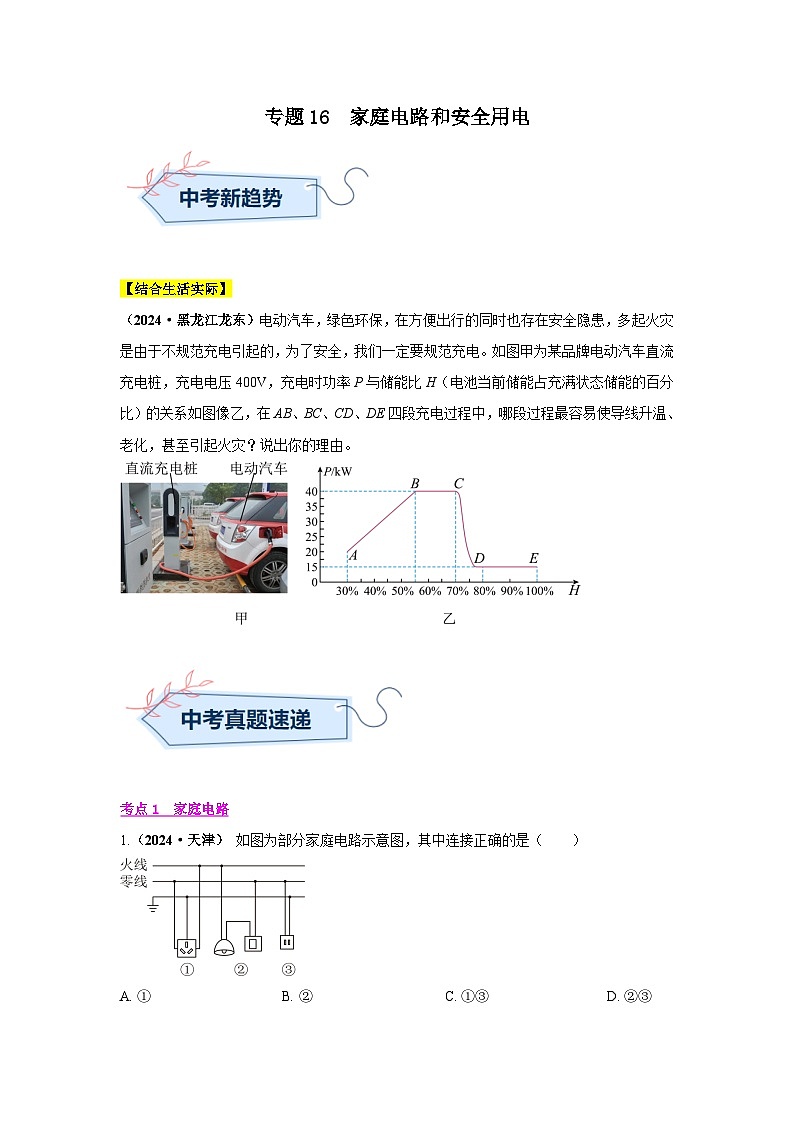

1.（2024·天津） 如图为部分家庭电路示意图，其中连接正确的是（ ）
A. ①B. ②C. ①③D. ②③
2. （2024·黑龙江齐齐哈尔）如图所示是比较简单的家庭电路示意图；关于家庭电路，下列说法正确的是（ ）
A. 电能表是测量家庭电路中正在工作的用电器总功率的仪表
B. 保险盒内的保险丝熔断后，可以用铜导线或者铁导线代替
C. 控制灯泡的开关和它所控制的灯泡，位置可以互换
D. 连接三孔插座的导线中，a导线是零线，b导线是火线
3. （2024·广东广州）如图，某家庭电路的输电线甲、乙从右端进户。闭合开关S，LED灯发光、电风扇正常工作，用试电笔检测插座，只有检测右孔时氖管发光。由于出现故障，电风扇停止工作，LED灯仍发光，用试电笔检测插座两孔，氖管均发光。该故障是（ ）
A. 电风扇短路B. 插座两孔短路
C. 输电线甲a、b两点之间断路D. 输电线甲b、c两点之间断路
4. （2024·吉林）如图所示，请用笔画线表示导线，将电灯和插座接入家庭电路中。
5. （2024·陕西A卷）如图，请将图中的三孔插座正确接入家庭电路。

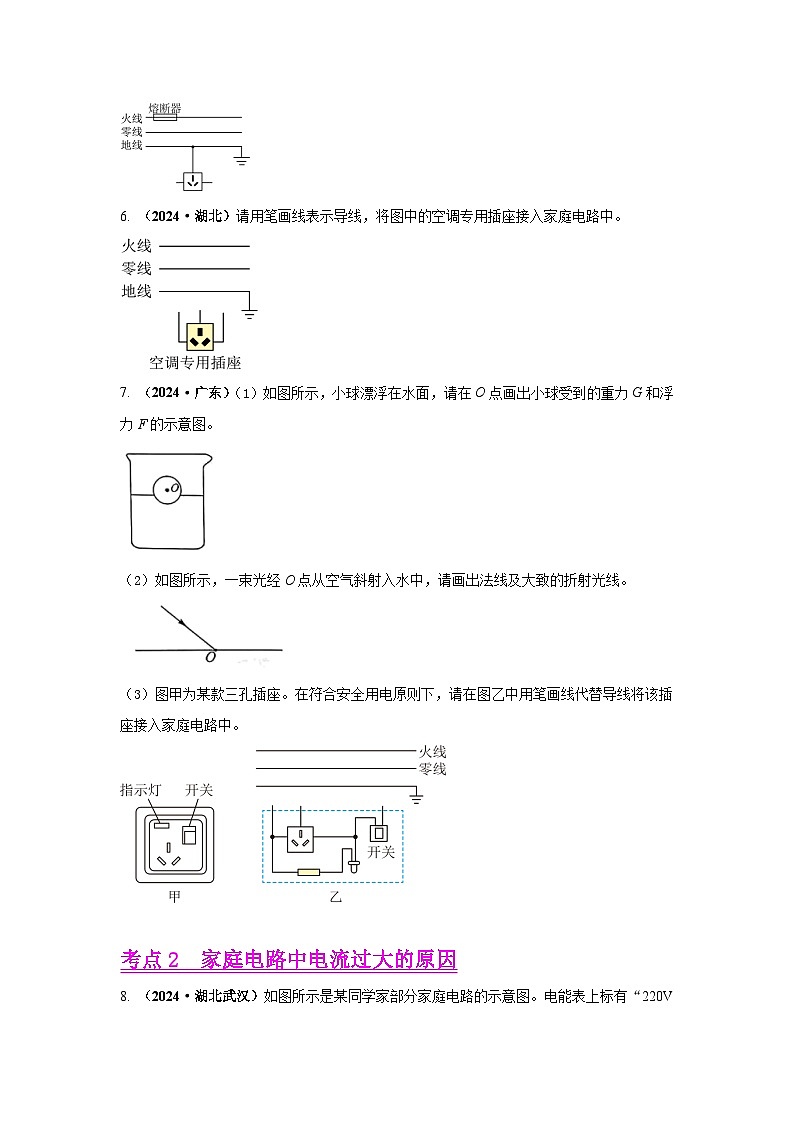

6. （2024·湖北）请用笔画线表示导线，将图中的空调专用插座接入家庭电路中。
7. （2024·广东）（1）如图所示，小球漂浮在水面，请在O点画出小球受到的重力G和浮力F的示意图。
（2）如图所示，一束光经O点从空气斜射入水中，请画出法线及大致的折射光线。
（3）图甲为某款三孔插座。在符合安全用电原则下，请在图乙中用笔画线代替导线将该插座接入家庭电路中。
考点2 家庭电路中电流过大的原因
8. （2024·湖北武汉）如图所示是某同学家部分家庭电路的示意图。电能表上标有“220V 10（40）A”的字样，他家正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，饭煮熟后，他将这个电饭煲插头从插座中拔出，再将功率为1kW的电热水壶插头接入插座中，其它用电器仍正常工作，闭合电热水壶上的开关，空气开关跳闸。空气开关跳闸的原因可能是（ ）
A. 照明灯的开关接在了零线与灯泡之间B. 用电器的总功率过大
C. 电热水壶的内部电路短路D. 接入电热水壶的插座短路
9. （2024·黑龙江齐齐哈尔）小龙在使用家中的插线板时发现：插线板上指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。
（1）根据上述现象可判断，插线板正常使用时，指示灯和插孔是______（选填“串联”或“并联”）的；
（2）如图所示，小龙发现爸爸在使用插线板时，未将插头完全插入插孔内。小龙认为插头未完全插入插孔与插头完全插入插孔时相比，插脚连接处发热更多，存在安全隐患。请你根据所学的电学知识，说明小龙判断的依据。______
考点3 安全用电
10.（2024·湖北）下列做法符合安全用电原则的是（ ）
A. 电水壶紧靠插线板烧水
B. 更换灯泡前先断开电路
C. 在电暖器上烘烤衣物
D. 插座上的插头长期不拔
11. （2024·陕西A卷）下列做法不符合安全用电原则的是（ ）
A. 使用试电笔时用手接触笔尾金属体B. 厨房和卫生间使用防水插座
C. 在高压电线附近放风筝D. 手机充电时不接打电话
12. （2024·甘肃临夏）电给我们的生活带来了极大的便利，只有做到安全用电，电才能更好地为人类服务。关于安全用电，下列做法正确的是（ ）
A. 发现有人触电，应立即切断电源后再施救
B. 洗衣机、电冰箱等用电器可以使用两脚插头
C. 为了安全，使用试电笔时不能接触笔尾的金属体
D. 家庭电路安装空气开关主要是为了在人触电时可以立即切断电路
13. （2024·山东滨州）关于生活用电，下列符合安全用电要求的是（ ）
A. 图甲：控制用电器的开关接在零线和用电器之间
B. 图乙：家用电冰箱外壳可以不接地线
C. 图丙：可以使用导线绝缘皮破损的插头
D. 图丁：电动自行车应在规定位置停放充电
14. （2024·内蒙古赤峰）生活中，我们应有安全用电意识。下列做法符合安全用电要求的是（ ）
A. 导线绝缘皮破损后继续使用B. 有金属外壳的家用电器需要接地
C. 电器起火时，未切断电路就泼水灭火D. 用湿手触摸电路开关
15. （2024·江苏无锡）下列做法中符合安全用电原则的是（ ）
A. 在电线上晾晒衣物B. 私拉电线给电瓶车充电
C. 在高压线下放风筝D. 用电器的金属外壳接地
16. （2024·黑龙江绥化）“安全用电，珍爱生命”，下图中符合安全用电原则的是（ ）
A. 人站在地上接触火线
B. 使用绝缘皮破损的电线
C. 开关接在火线与灯泡之间
D 多个大功率用电器同时使用
17. （2024·黑龙江龙东）如图所示的各种做法中，不符合安全用电原则的是（ ）
A. 手要接触笔尾金属体
B. 同时使用多个大功率用电器
C. 开关要接在火线与用电器之间
D. 冰箱的金属外壳接地
18. （2024·吉林）家用洗衣机和电热水器可以独立工作，它们是_____________联的。洗衣服时，湿手不能触摸开关，因为自来水是_____________，会存在安全隐患。
