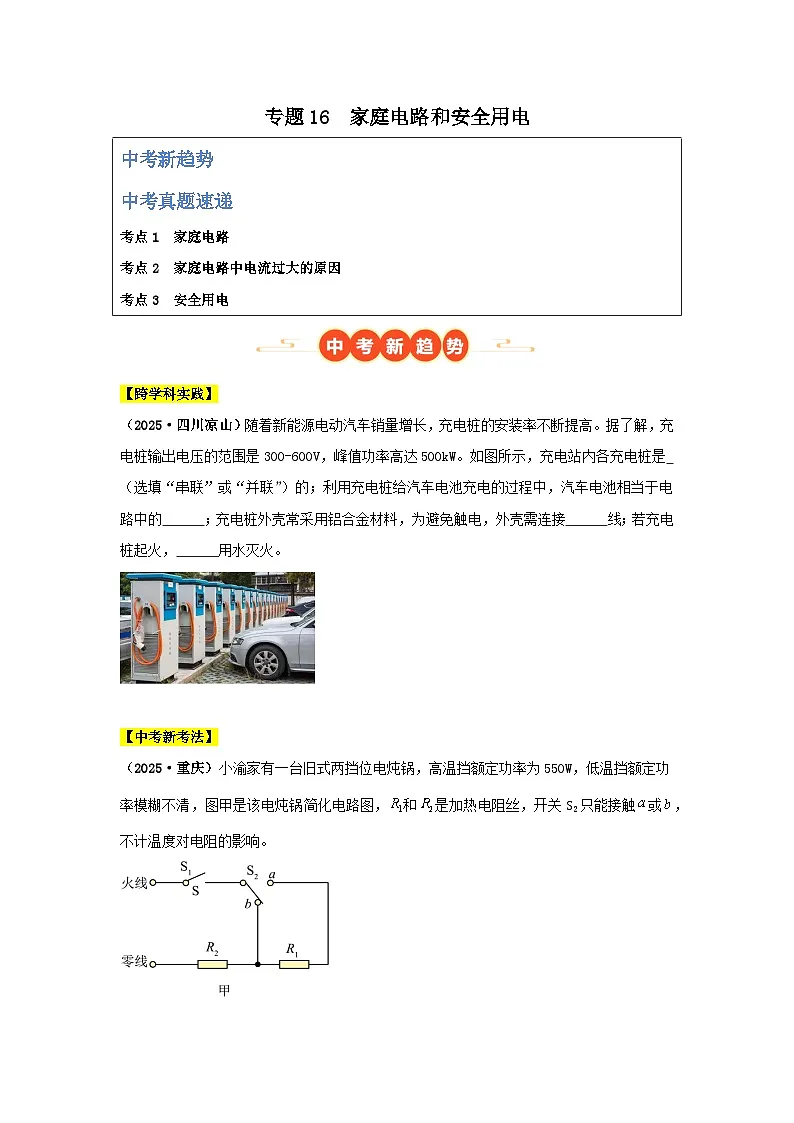

2025年中考物理真题分类汇编：专题16 家庭电路和安全用电（全国通用）（第01期）（原卷版）

这是一份2025年中考物理真题分类汇编：专题16 家庭电路和安全用电（全国通用）（第01期）（原卷版），共8页。
【跨学科实践】
（2025·四川凉山）随着新能源电动汽车销量增长，充电桩的安装率不断提高。据了解，充电桩输出电压的范围是300-600V，峰值功率高达500kW。如图所示，充电站内各充电桩是 （选填“串联”或“并联”）的；利用充电桩给汽车电池充电的过程中，汽车电池相当于电路中的 ；充电桩外壳常采用铝合金材料，为避免触电，外壳需连接 线；若充电桩起火， 用水灭火。
【中考新考法】
（2025·重庆）小渝家有一台旧式两挡位电炖锅，高温挡额定功率为550W，低温挡额定功率模糊不清，图甲是该电炖锅简化电路图，和是加热电阻丝，开关S2只能接触或，不计温度对电阻的影响。

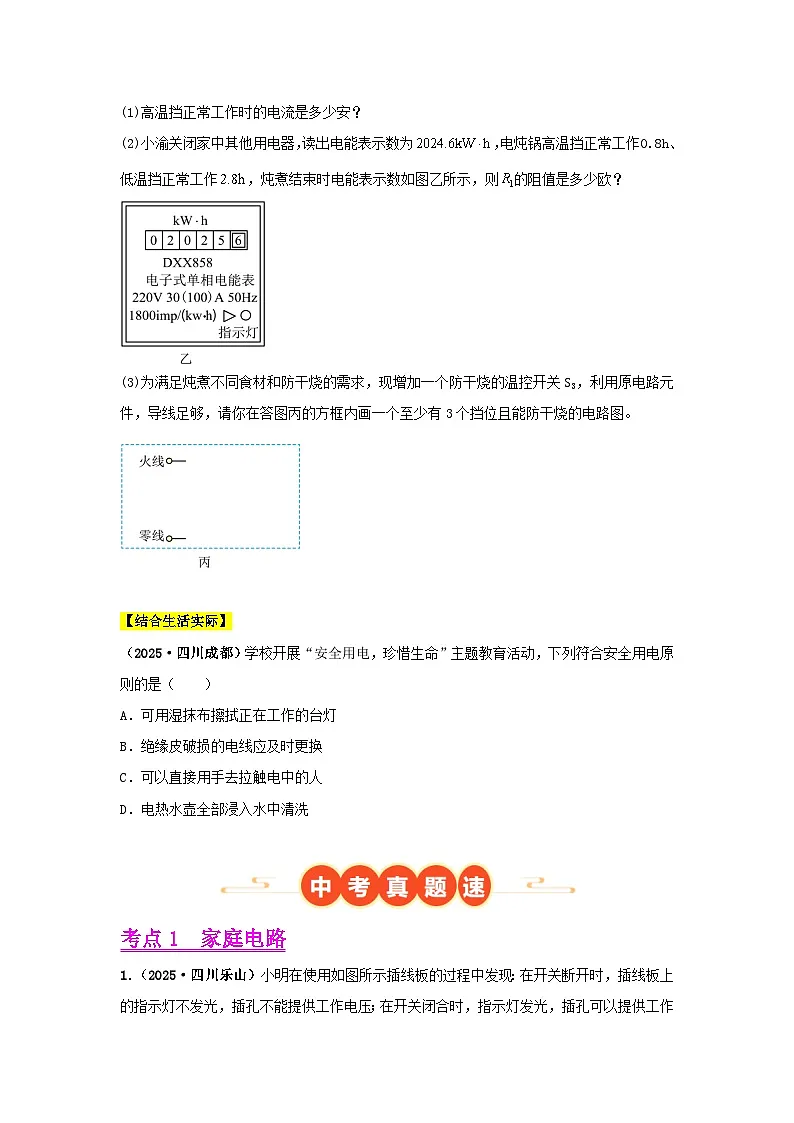

(1)高温挡正常工作时的电流是多少安？
(2)小渝关闭家中其他用电器，读出电能表示数为，电炖锅高温挡正常工作0.8h、低温挡正常工作，炖煮结束时电能表示数如图乙所示，则的阻值是多少欧？
(3)为满足炖煮不同食材和防干烧的需求，现增加一个防干烧的温控开关S3，利用原电路元件，导线足够，请你在答图丙的方框内画一个至少有3个挡位且能防干烧的电路图。
【结合生活实际】
（2025·四川成都）学校开展“安全用电，珍惜生命”主题教育活动，下列符合安全用电原则的是（ ）
A．可用湿抹布擦拭正在工作的台灯
B．绝缘皮破损的电线应及时更换
C．可以直接用手去拉触电中的人
D．电热水壶全部浸入水中清洗
考点1 家庭电路
1．（2025·四川乐山）小明在使用如图所示插线板的过程中发现：在开关断开时，插线板上的指示灯不发光，插孔不能提供工作电压；在开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，下列电路连接方式合理的是（ ）
A．B．
C．D．
2.（2025·四川达州）如图为小超家部分电路示意图。他闭合开关S，灯泡正常发光；将电热水壶插头插入插座，正常工作一段时间后，灯泡突然熄灭；马上取下电热水壶，灯泡仍不发光。经检查空气开关未跳闸，用验电笔检测三点氖管均发光。下列电路故障判断正确的是（ ）
A．灯泡短路B．进户火线开路
C．进户零线开路D．三孔插座短路
3.（2025·江苏扬州）如图，测电笔的氖管发光，所测孔连接的是 线。多个用电器同时插入插线板都能独立工作，各用电器是 联的。断开插线板上的开关，所有插孔都不能供电，表明开关连接在 路上。三孔插座中间的插孔接地，将用电器的 与大地相连，目的是防止触电。
4.（2025·四川德阳）请将图中的空调专用插座正确地接入家庭电路中。
5．（2025·江苏连云港）按照题目要求作图。
(1)如图甲所示，请用笔画线代替导线将电灯和开关接到电路中；
6．（2025·云南）
(2)用笔画线代替导线将图乙的电路连接完整。
7.（2025·江苏苏州）按要求作图。
(4)图丁中，根据安全用电规范，在两个虚线框内分别画出开关和灯泡的电路元件符号。
8.（2025·甘肃）小安家的某个三孔插座经常连接大功率用电器，为了用电安全，他想在三孔插座上串联一个保险丝后再接入家庭电路，请在图中用笔画线表示导线帮小安完成电路连接。
考点2 家庭电路中电流过大的原因
9.（2025·江西）某同学刚把电热蚊香加热器的插头插入插座，家里空气开关立即“跳闸”。原因可能是插头内部发生了 故障，从而使干路中的 过大，导致空气开关自动切断电路。
10．（2025·四川南充）根据安全用电知识，电工对小明家的插座进行维修时，必须断开图中 （填图中字母代号）部分。若小明家原有用电器的总功率为5000W，电能表上标有“220V 10（40）A”的字样，从电能表使用的角度考虑，小明家最多再能装1000W的空调 台。
考点3 安全用电
11．（2025·四川自贡）关于生活中安全用电的叙述正确的是（ ）
A．冰箱的金属外壳需接地
B．导线的绝缘皮破损后仍可以继续使用
C．可在一个插线板上同时使用多个大功率用电器
D．当电路中的电流过大时，漏电保护器自动断开，保护电路
12．（2025·四川广安）从生活走向物理，从物理走向社会。下列关于生活中的物理现象说法正确的是（ ）
A．拦河大坝“上窄下宽”是因为液体压强与排开液体体积有关
B．不接触低压带电体，不靠近高压带电体
C．用鱼竿钓鱼时鱼竿属于省力杠杆
D．百米赛跑冲过终点时不能立即停下来，是因为人受到惯性的作用
13．（2025·安徽）电给我们的生活带来了极大的便利，但不规范用电会带来很大危害，甚至会危及生命。关于安全用电、下列做法正确的是（ ）
A．断开开关后更换灯泡
B．用湿手触摸家庭电路中的开关
C．用湿抹布擦拭工作中的用电器
D．拽着插头后面的电线把插头从插座里拔出来
14．（2025·四川眉山）“生活处处皆物理，留心观察皆学问”，下列说法正确的是（ ）
A．带金属外壳的用电器，使用时外壳应该接地
B．家里的空气开关“跳闸”，一定是电路出现了短路
C．烧开水是通过做功的方式增大水的内能
D．水烧开后，锅盖不停跳动，机械能转化为内能
15．（2025·福建）关于新能源电动汽车充电桩的安装和使用，下列符合安全用电要求的是（ ）
A．用湿抹布擦拭充电插口B．充电桩需要安装接地线
C．充电桩起火立即泼水救火D．充电桩无需安装保险装置
16．（2025·新疆）若我们发现身边有人触电，应立即采取的安全措施是（ ）
A．伸手拉开B．剪断电线C．电话报警D．切断电源
17．（2025·河北）下列做法符合安全用电原则的是（ ）
A．空调改用两脚插头B．电动自行车入户充电
C．在火线上晾晒湿衣服D．发生触电事故立即切断电源
18．（2025·湖南）暑假即将来临，外出旅行需注意安全。下列图片中涉及的物理知识解释合理的是（ ）
A．图甲：靠近高压带电体易发生触电
B．图乙：系好安全带是利用乘客的惯性
C．图丙：水看起来比实际的浅是因为光的反射
D．图丁：列车驶过站台时，空气流速越大的位置，压强越大
19．（2025·四川遂宁）小聪在家长的陪同下了解家庭电路，打开配电箱进行观察。配电箱的情况以及电能表的表盘如图所示，请根据安全用电常识以及图中信息选出正确的一项（ ）
A．可用湿抹布擦拭配电箱
B．发现空气开关跳闸后应立即重新将其合上
C．他家同时工作的用电器总功率不能超过
D．他只让一个电热水壶工作，10s内电能表指示灯闪烁了3次，则该电热水壶的电功率为900W
20.（2025·四川泸州）小飞家响应国家家电以旧换新惠民政策，置换了一台储水式电热水器，铭牌如下表，原理如下图，是储水箱中加热器内的电阻，为漏电保护开关，为温控开关。已知，。
(1)求保温挡正常工作2小时消耗的电能；
(2)求的阻值；
(3)该电热水器在加热状态下正常工作40min，使额定容量的水温度升高20℃，求它的加热效率。
中考新趋势
中考真题速递
考点1 家庭电路
考点2 家庭电路中电流过大的原因
考点3 安全用电
额定加热功率
2000W
额定电压
220V
额定保温功率
400W
防水等级
IPX4
温度范围
室温
额定容量
50L
加热方式
双管加热
内胆材质
金属板搪瓷
