高中物理教科版 (2019)选择性必修 第二册常见传感器的工作原理背景图ppt课件

这是一份高中物理教科版 (2019)选择性必修 第二册常见传感器的工作原理背景图ppt课件，文件包含第2节科学制作_简单的自动控制装置第3节大显身手的传感器知识点串讲课件-教科版版高中物理高二上学期选必二pptx、第2节科学制作_简单的自动控制装置第3节大显身手的传感器分层训练含答案-教科版版高中物理高二上学期选必二docx等2份课件配套教学资源，其中PPT共10页， 欢迎下载使用。

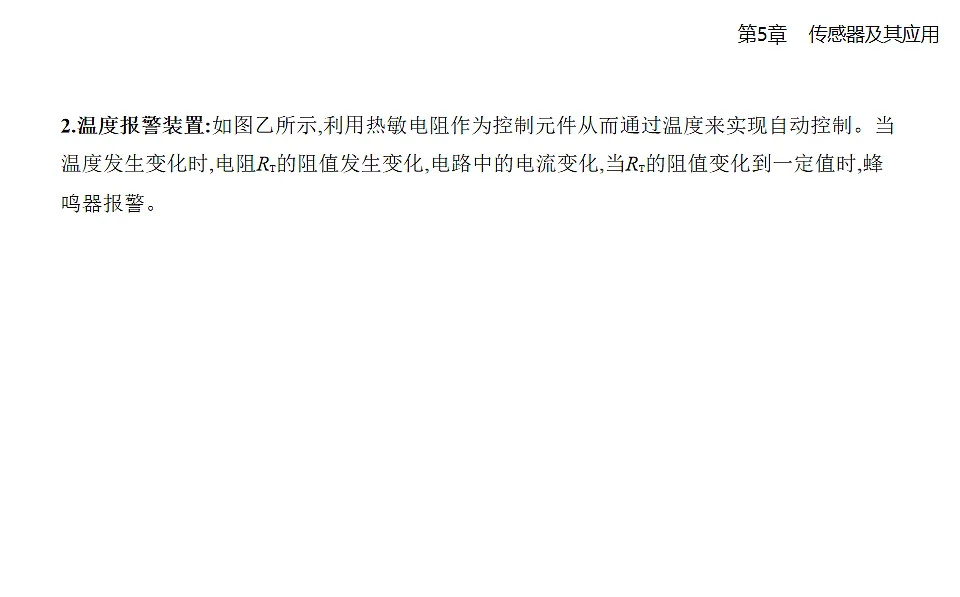

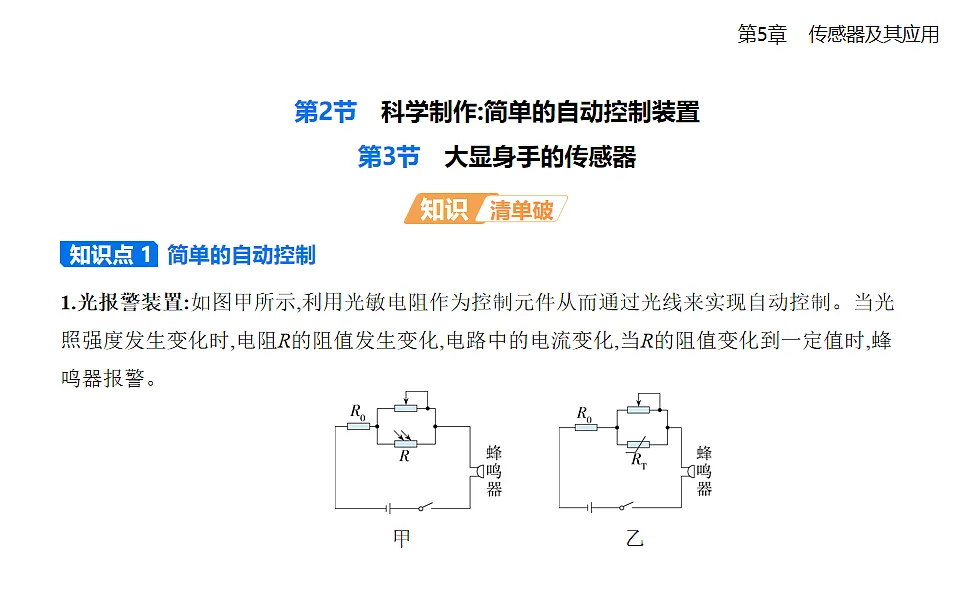

2.温度报警装置:如图乙所示,利用热敏电阻作为控制元件从而通过温度来实现自动控制。当温度发生变化时,电阻RT的阻值发生变化,电路中的电流变化,当RT的阻值变化到一定值时,蜂鸣器报警。

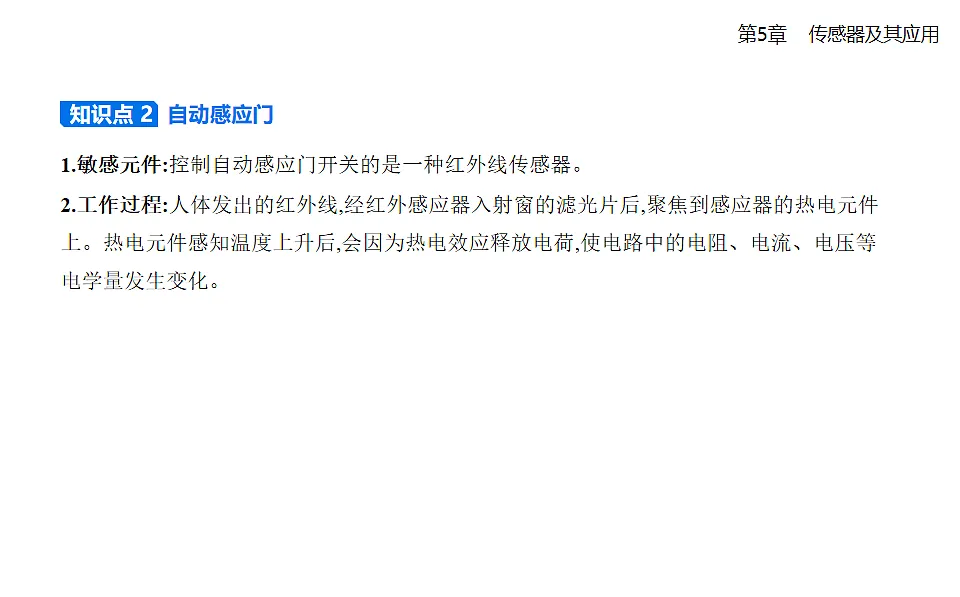

1.敏感元件:控制自动感应门开关的是一种红外线传感器。2.工作过程:人体发出的红外线,经红外感应器入射窗的滤光片后,聚焦到感应器的热电元件上。热电元件感知温度上升后,会因为热电效应释放电荷,使电路中的电阻、电流、电压等电学量发生变化。

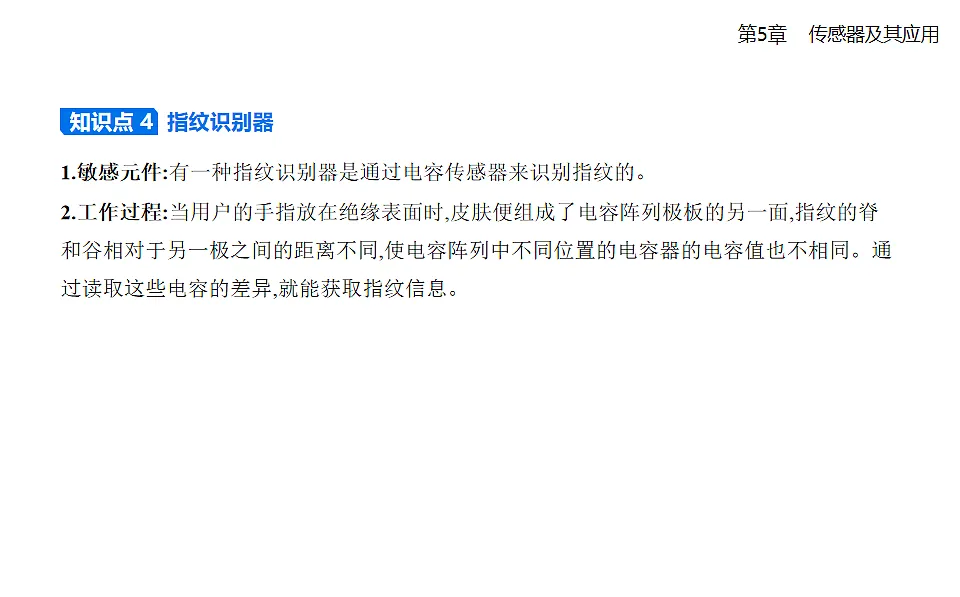

1.敏感元件:有一种指纹识别器是通过电容传感器来识别指纹的。2.工作过程:当用户的手指放在绝缘表面时,皮肤便组成了电容阵列极板的另一面,指纹的脊和谷相对于另一极之间的距离不同,使电容阵列中不同位置的电容器的电容值也不相同。通过读取这些电容的差异,就能获取指纹信息。
1.家用遥控系统使用的是红外线传感器。 (　    ) 2.电吉他利用了光电传感器。 (　    ) 由电吉他发声原理可知,它是将声音变化转换为电流的变化,利用了声音传感器。3.火灾报警器利用了温度传感器。 (　    ) 火灾报警器利用的是光传感器。4.如果用电饭锅烧水,水到100 ℃会自动断电。 (　    ) 如果用电饭锅烧水,在水沸腾时水温保持在100 ℃,故不能自动断电,只有水烧干后,温度升到103 ℃才能自动断电。
知识辨析 判断正误，正确的画“ √” ，错误的画“ ✕” 。
