高中物理人教版 (2019)选择性必修 第二册利用传感器制作简单的自动控制装置授课课件ppt

这是一份高中物理人教版 (2019)选择性必修 第二册利用传感器制作简单的自动控制装置授课课件ppt，文件包含53利用传感器制作简单的自动控制装置知识点串讲课件-人教版高中物理高二上学期选必二pptx、53利用传感器制作简单的自动控制装置分层训练含答案-人教版高中物理高二上学期选必二docx等2份课件配套教学资源，其中PPT共8页， 欢迎下载使用。

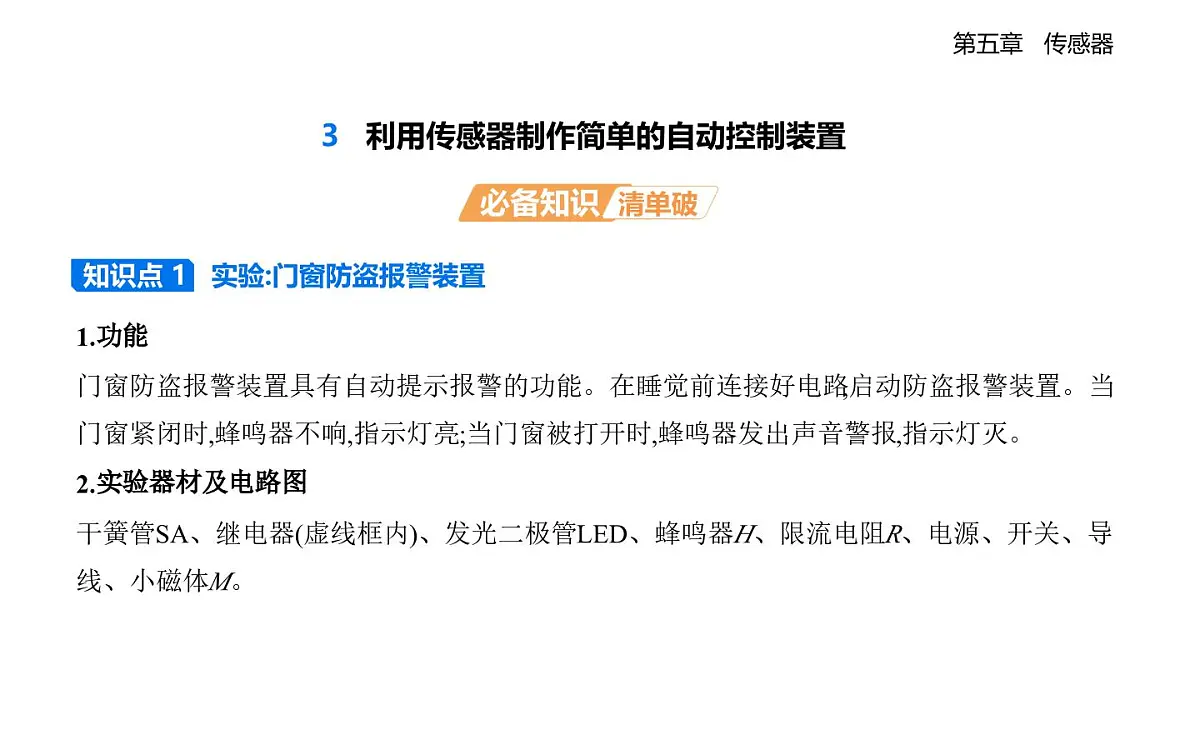

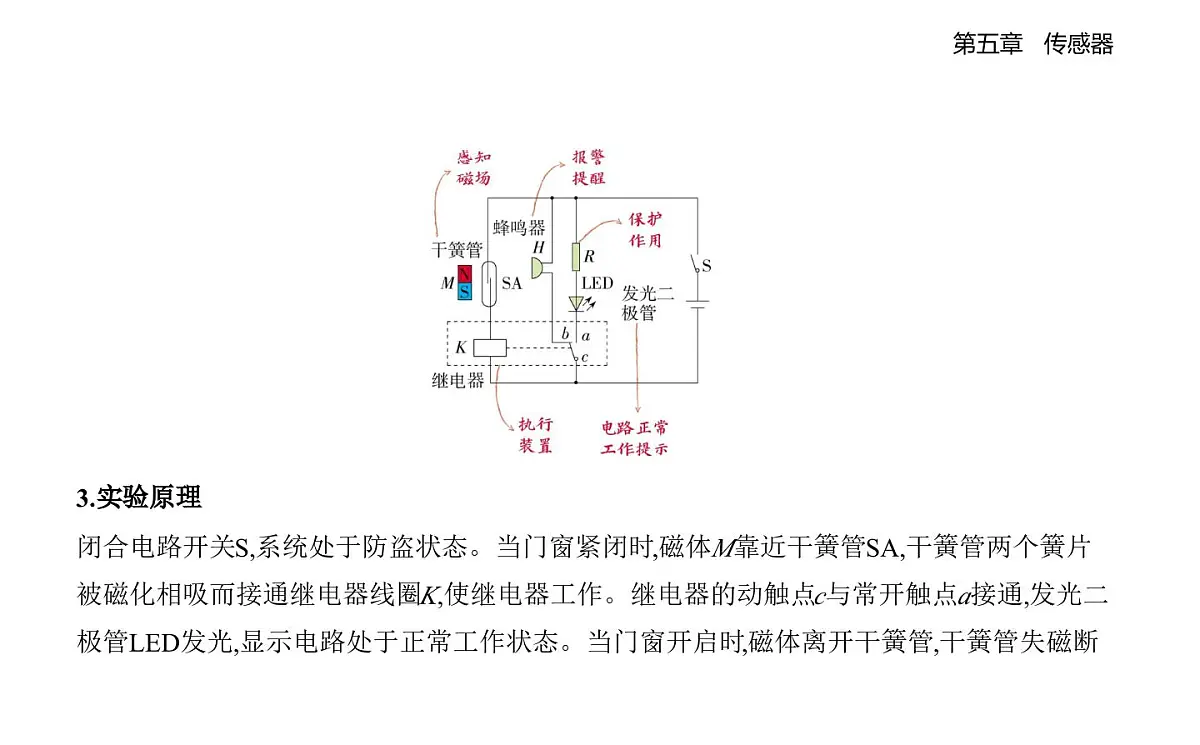

 3.实验原理闭合电路开关S,系统处于防盗状态。当门窗紧闭时,磁体M靠近干簧管SA,干簧管两个簧片被磁化相吸而接通继电器线圈K,使继电器工作。继电器的动触点c与常开触点a接通,发光二极管LED发光,显示电路处于正常工作状态。当门窗开启时,磁体离开干簧管,干簧管失磁断

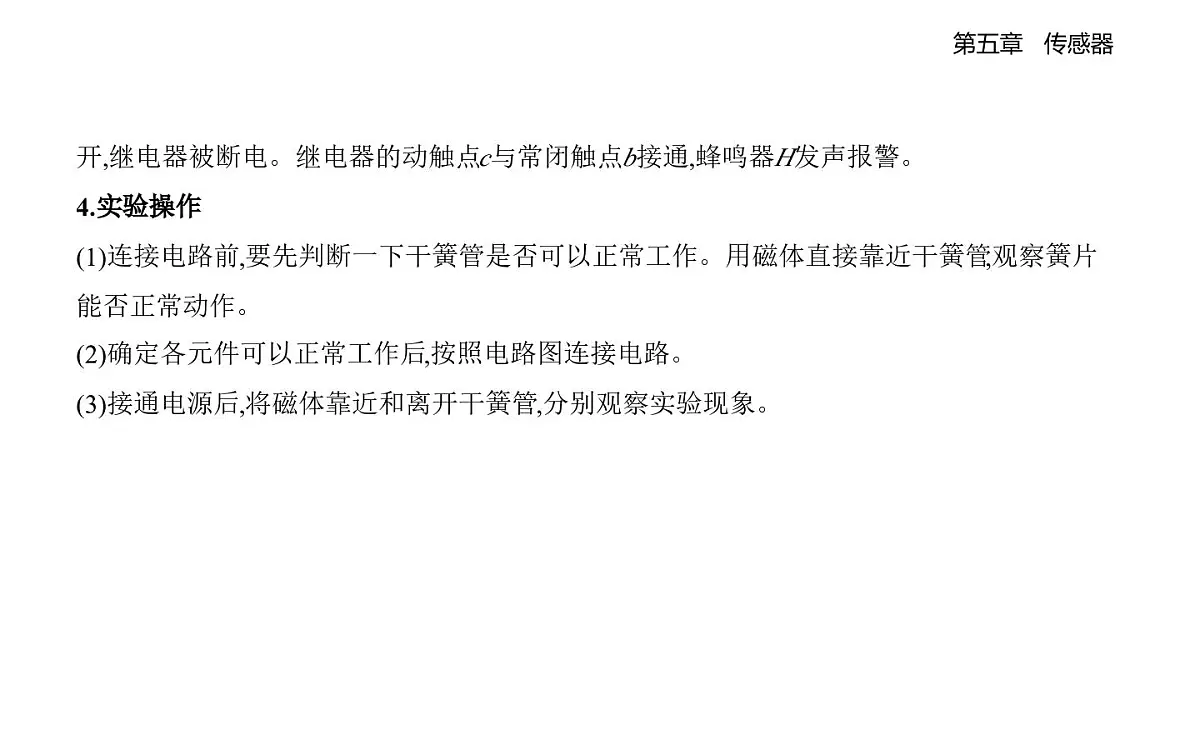

开,继电器被断电。继电器的动触点c与常闭触点b接通,蜂鸣器H发声报警。4.实验操作(1)连接电路前,要先判断一下干簧管是否可以正常工作。用磁体直接靠近干簧管,观察簧片能否正常动作。(2)确定各元件可以正常工作后,按照电路图连接电路。(3)接通电源后,将磁体靠近和离开干簧管,分别观察实验现象。

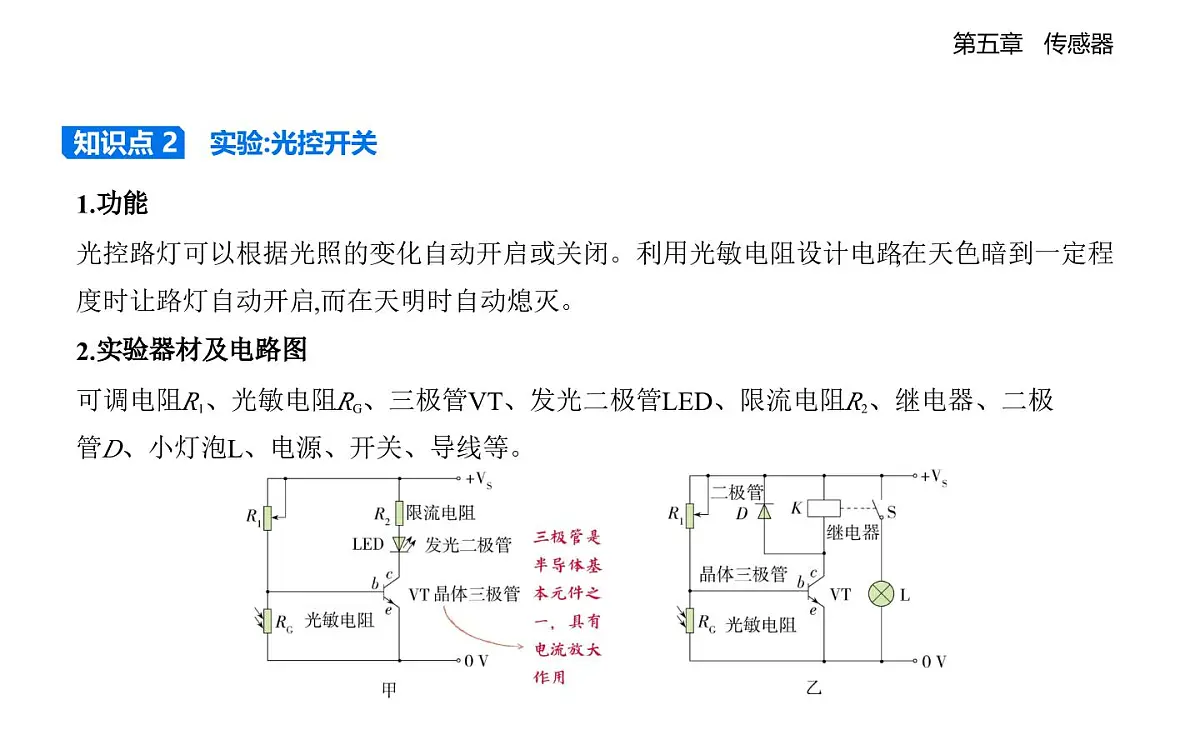

1.功能光控路灯可以根据光照的变化自动开启或关闭。利用光敏电阻设计电路,在天色暗到一定程度时让路灯自动开启,而在天明时自动熄灭。2.实验器材及电路图可调电阻R1、光敏电阻RG、三极管VT、发光二极管LED、限流电阻R2、继电器、二极管D、小灯泡L、电源、开关、导线等。
3.实验原理当环境光比较强时,光敏电阻RG的阻值很小,三极管不导通,发光二极管或继电器所在的回路相当于断路,即发光二极管不工作;继电器处于常开状态,小灯泡L不亮。当环境光比较弱时,光敏电阻RG的阻值变大,三极管导通,且获得足够的基极电流,产生较大的集电极电流,点亮发光二极管或驱动继电器吸合而点亮小灯泡L。
4.实验操作(1)按照电路图连接电路,检查无误后,接通电源。(2)让光敏电阻RG受到白天较强的自然光照射,调节电阻R1使发光二极管LED或小灯泡L刚好不发光。(3)遮挡RG,当光照减弱到某种程度时,就会看到发光二极管LED或小灯泡L发光。(4)让光照加强,当光照强到某种程度时,则发光二极管LED或小灯泡L熄灭。如果实验现象不明显,可用手电筒加强光照,或遮盖光敏电阻,再进行观察。

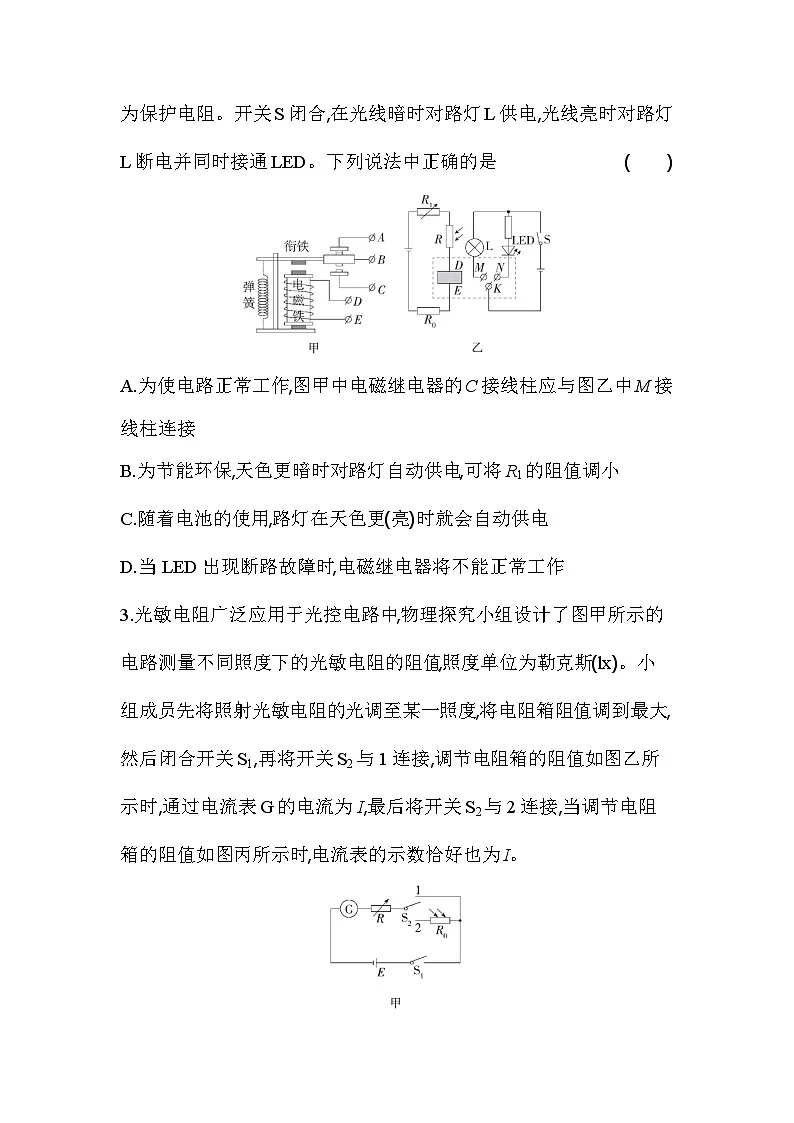

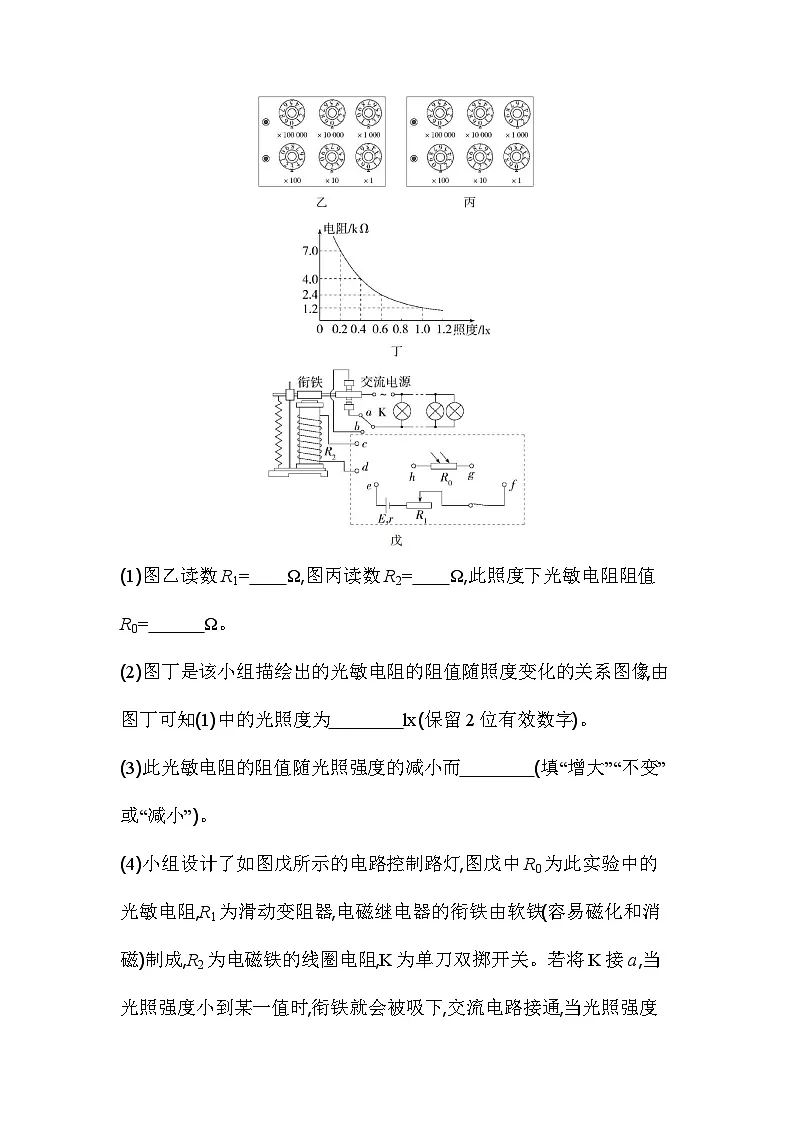

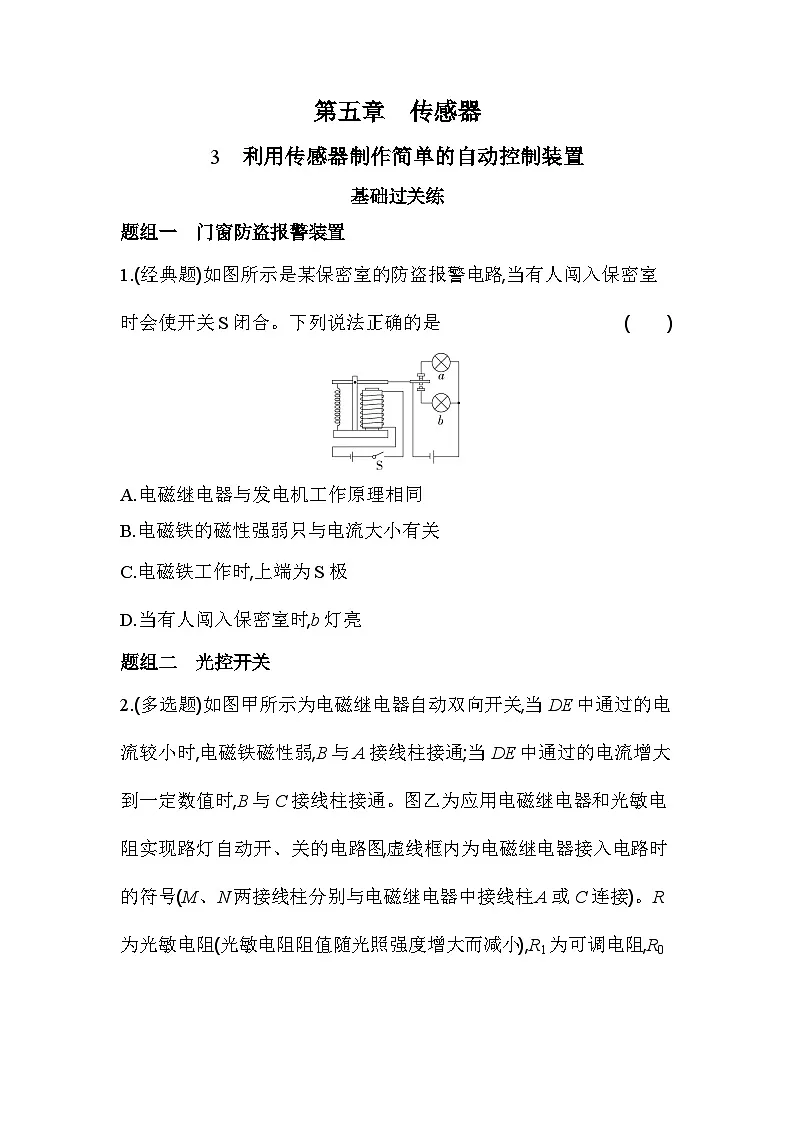

知识辨析1.电磁继电器利用了电磁感应原理,对吗?2.家用遥控系统使用的是什么传感器?
