高中物理教科版 (2019)选择性必修 第二册变压器课前预习ppt课件

这是一份高中物理教科版 (2019)选择性必修 第二册变压器课前预习ppt课件，文件包含第3节科学探究_变压器知识点串讲课件-教科版版高中物理高二上学期选必二pptx、第3节科学探究变压器分层训练含答案-教科版版高中物理高二上学期选必二docx等2份课件配套教学资源，其中PPT共19页， 欢迎下载使用。

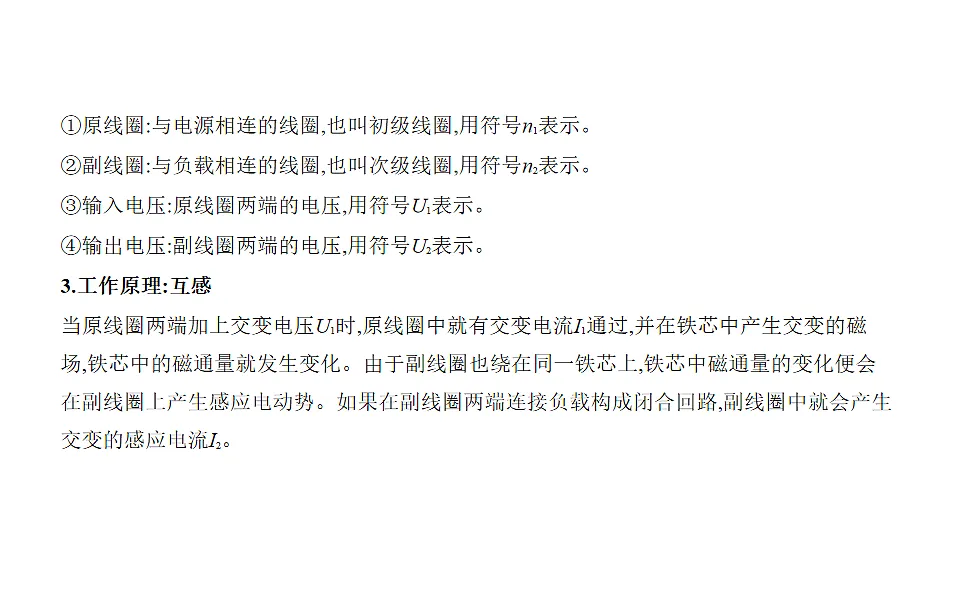

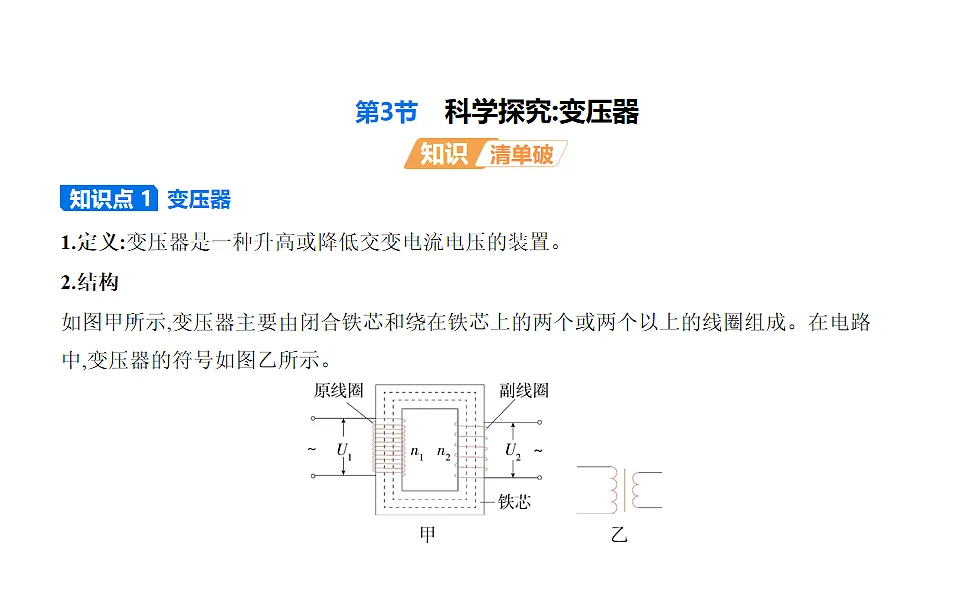

①原线圈:与电源相连的线圈,也叫初级线圈,用符号n1表示。②副线圈:与负载相连的线圈,也叫次级线圈,用符号n2表示。③输入电压:原线圈两端的电压,用符号U1表示。④输出电压:副线圈两端的电压,用符号U2表示。3.工作原理:互感当原线圈两端加上交变电压U1时,原线圈中就有交变电流I1通过,并在铁芯中产生交变的磁场,铁芯中的磁通量就发生变化。由于副线圈也绕在同一铁芯上,铁芯中磁通量的变化便会在副线圈上产生感应电动势。如果在副线圈两端连接负载构成闭合回路,副线圈中就会产生交变的感应电流I2。

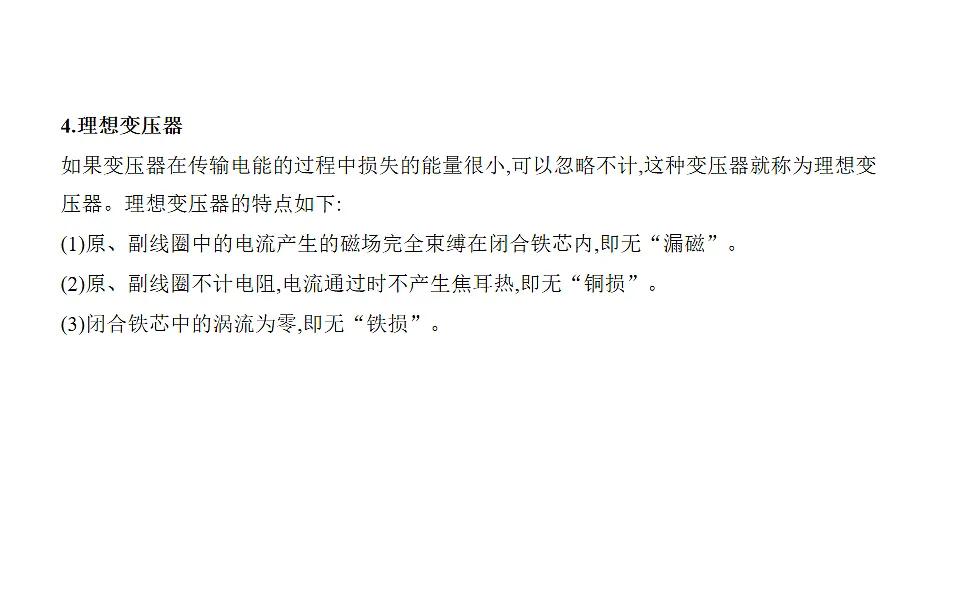

4.理想变压器如果变压器在传输电能的过程中损失的能量很小,可以忽略不计,这种变压器就称为理想变压器。理想变压器的特点如下:(1)原、副线圈中的电流产生的磁场完全束缚在闭合铁芯内,即无“漏磁”。(2)原、副线圈不计电阻,电流通过时不产生焦耳热,即无“铜损”。(3)闭合铁芯中的涡流为零,即无“铁损”。

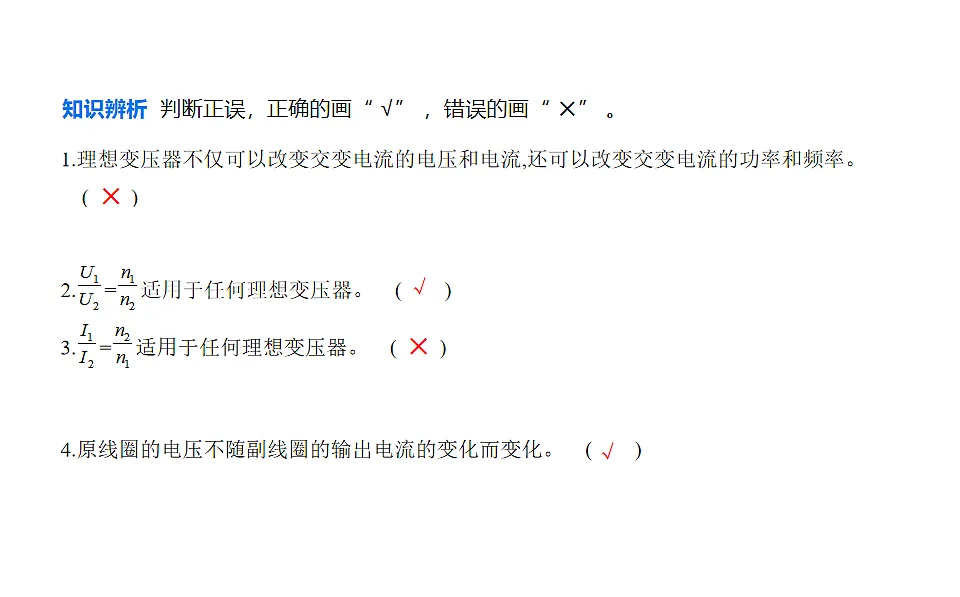

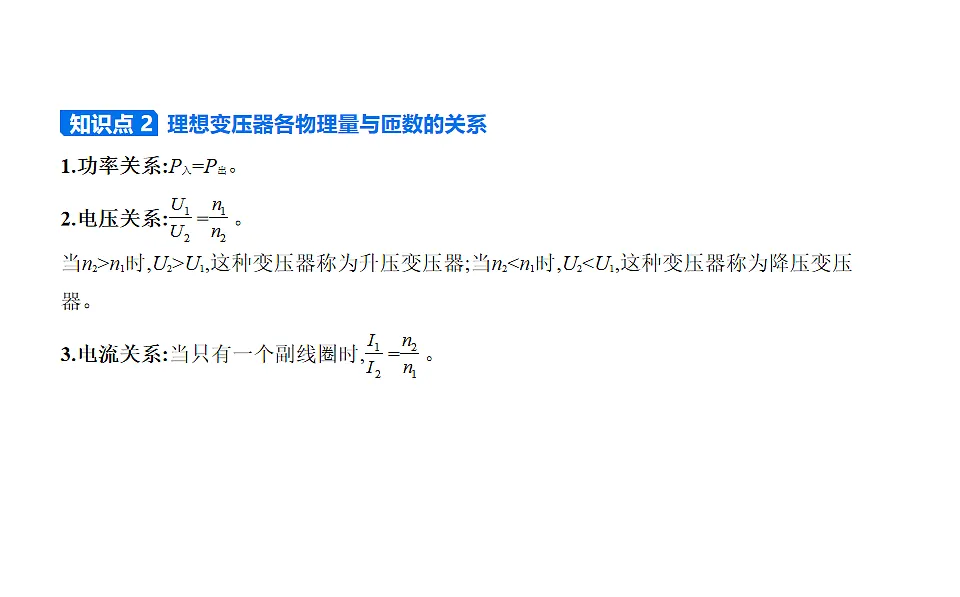

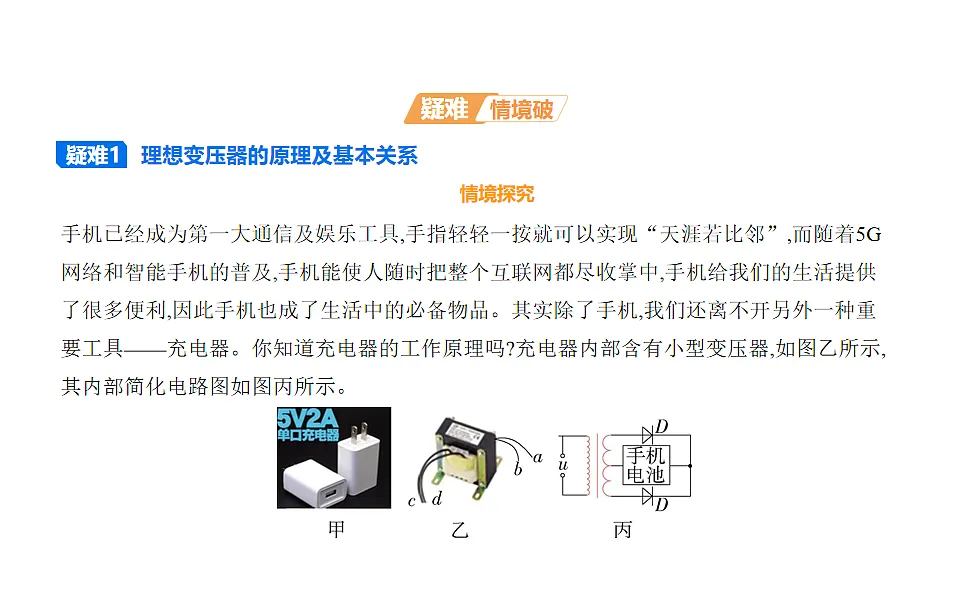

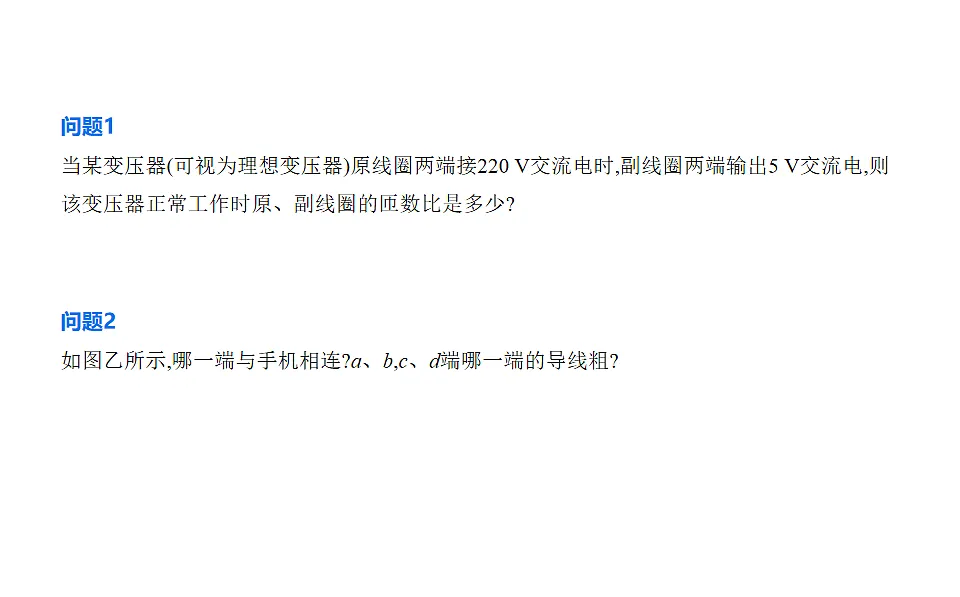

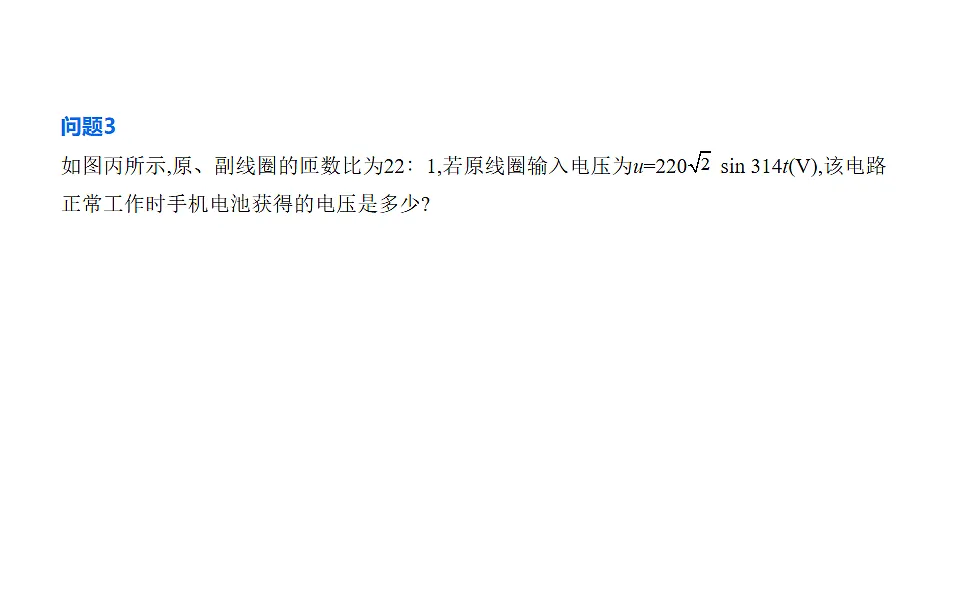

导师点睛　①变压器的电动势关系、电压关系和电流关系是有效值(或最大值)间的关系,对于某时刻的瞬时值不成立。②变压器高压线圈匝数多而导线细,低压线圈匝数少而导线粗,这是仅靠外观区别高、低压线圈的方法。③电流比等于匝数的反比只适用于一个副线圈的情况,多个副线圈时不成立。3.制约关系(1)电压制约输入电压U1决定输出电压U2。当变压器原、副线圈的匝数比 一定时,输出电压U2由输入电压U1决定,即U2= 。
