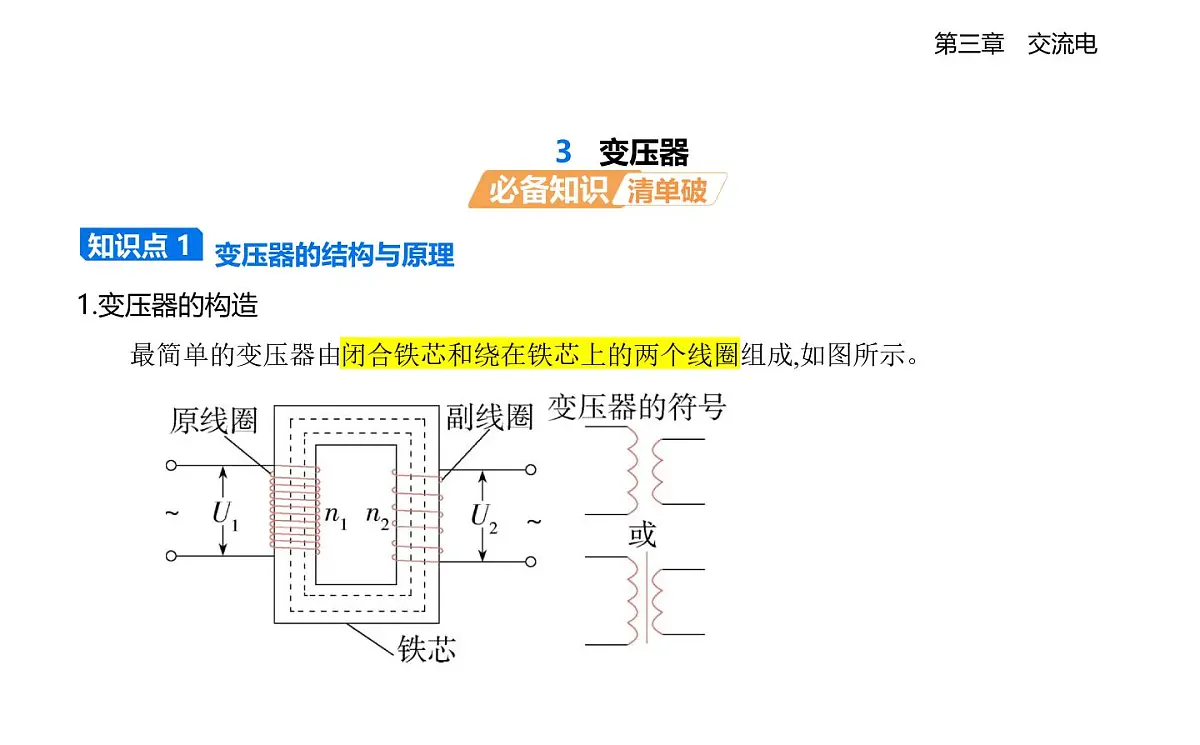

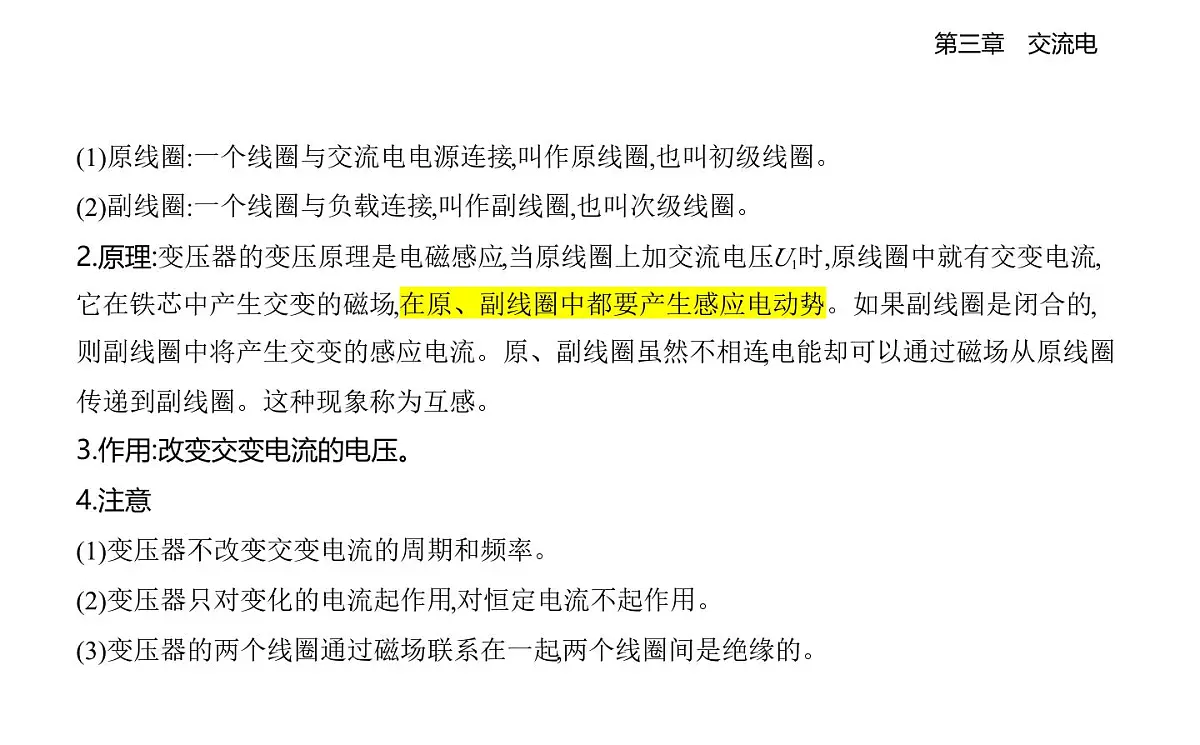

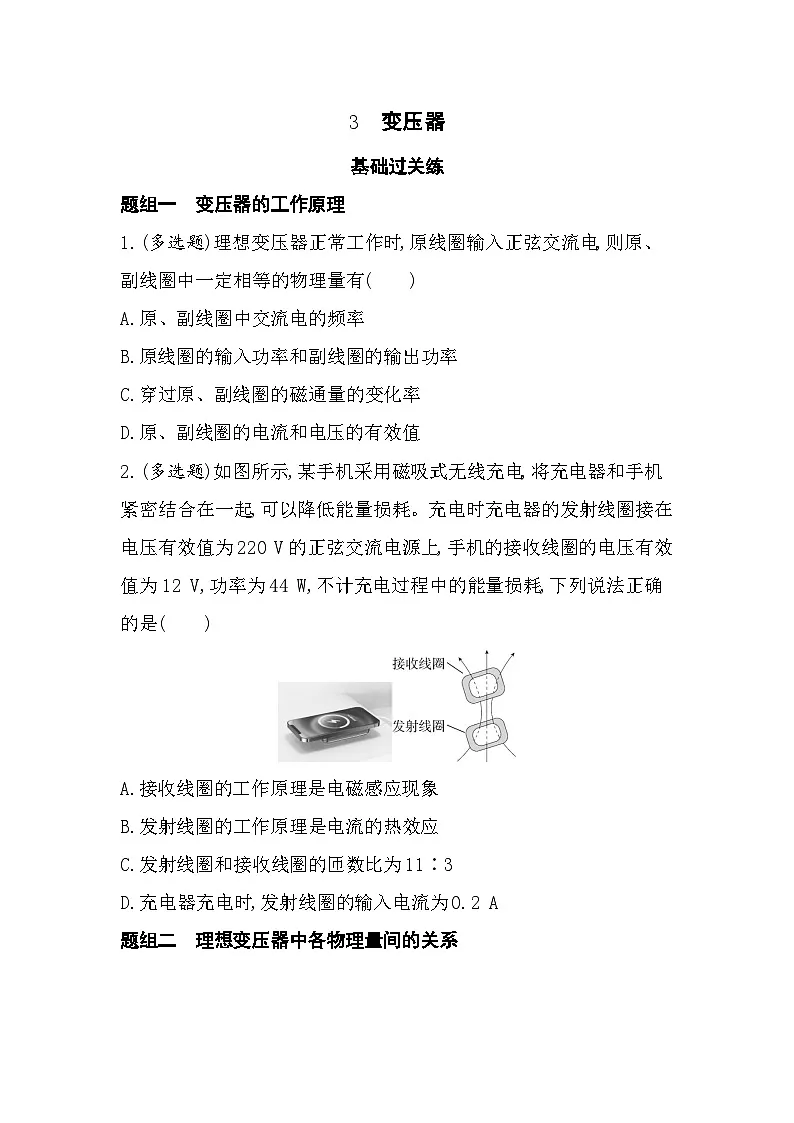

(1)原线圈:一个线圈与交流电电源连接,叫作原线圈,也叫初级线圈。(2)副线圈:一个线圈与负载连接,叫作副线圈,也叫次级线圈。2.原理:变压器的变压原理是电磁感应,当原线圈上加交流电压U1时,原线圈中就有交变电流,它在铁芯中产生交变的磁场,在原、副线圈中都要产生感应电动势。如果副线圈是闭合的,则副线圈中将产生交变的感应电流。原、副线圈虽然不相连,电能却可以通过磁场从原线圈传递到副线圈。这种现象称为互感。3.作用:改变交变电流的电压。4.注意(1)变压器不改变交变电流的周期和频率。(2)变压器只对变化的电流起作用,对恒定电流不起作用。(3)变压器的两个线圈通过磁场联系在一起,两个线圈间是绝缘的。

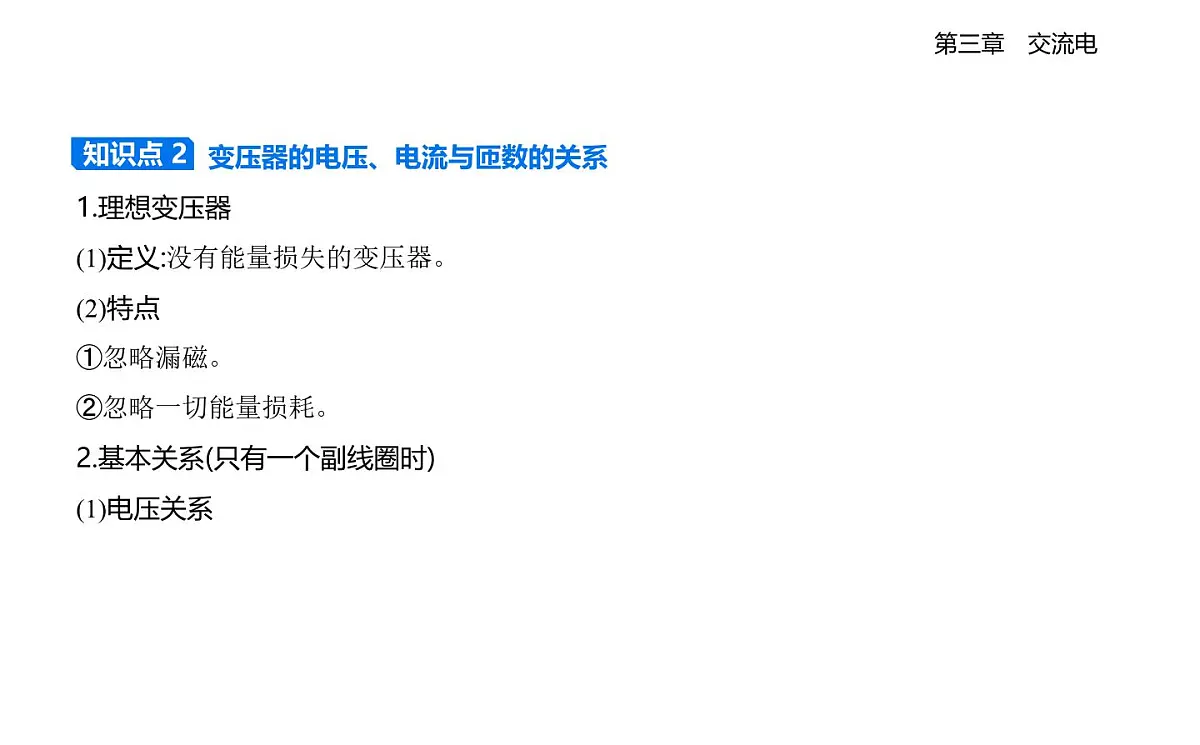

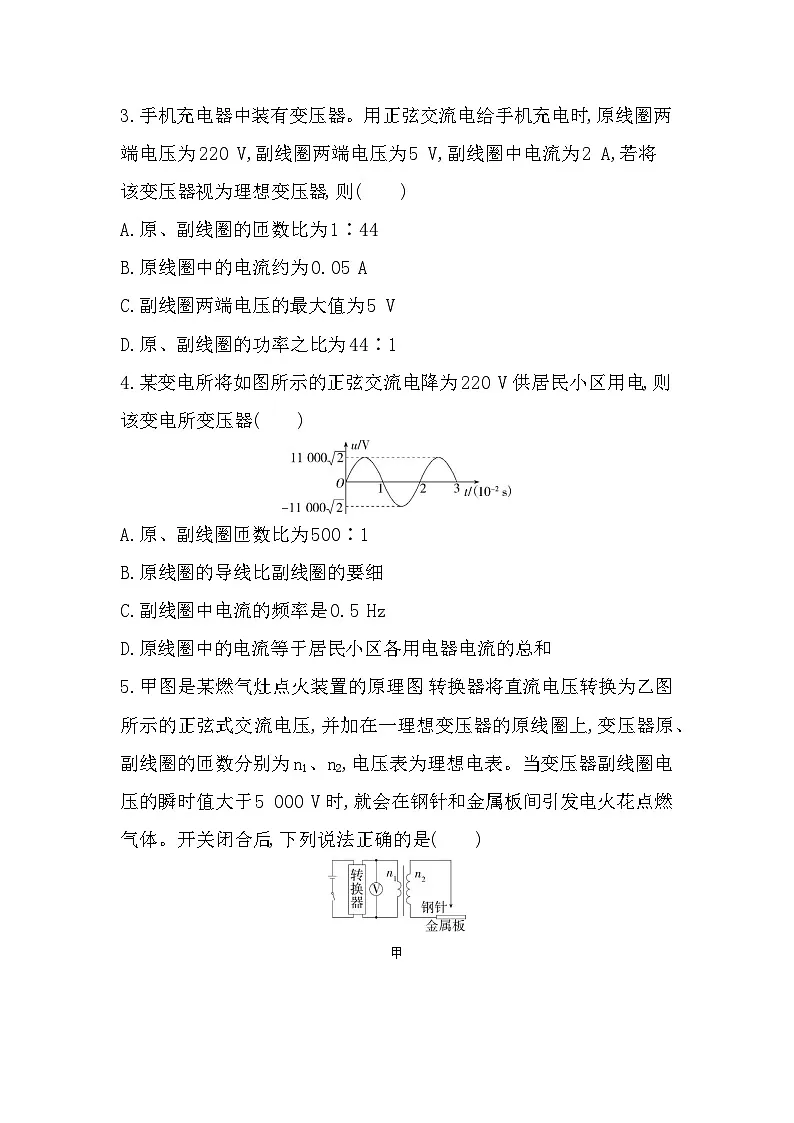

　变压器的电压、电流与匝数的关系1.理想变压器(1)定义:没有能量损失的变压器。(2)特点①忽略漏磁。②忽略一切能量损耗。2.基本关系(只有一个副线圈时)(1)电压关系

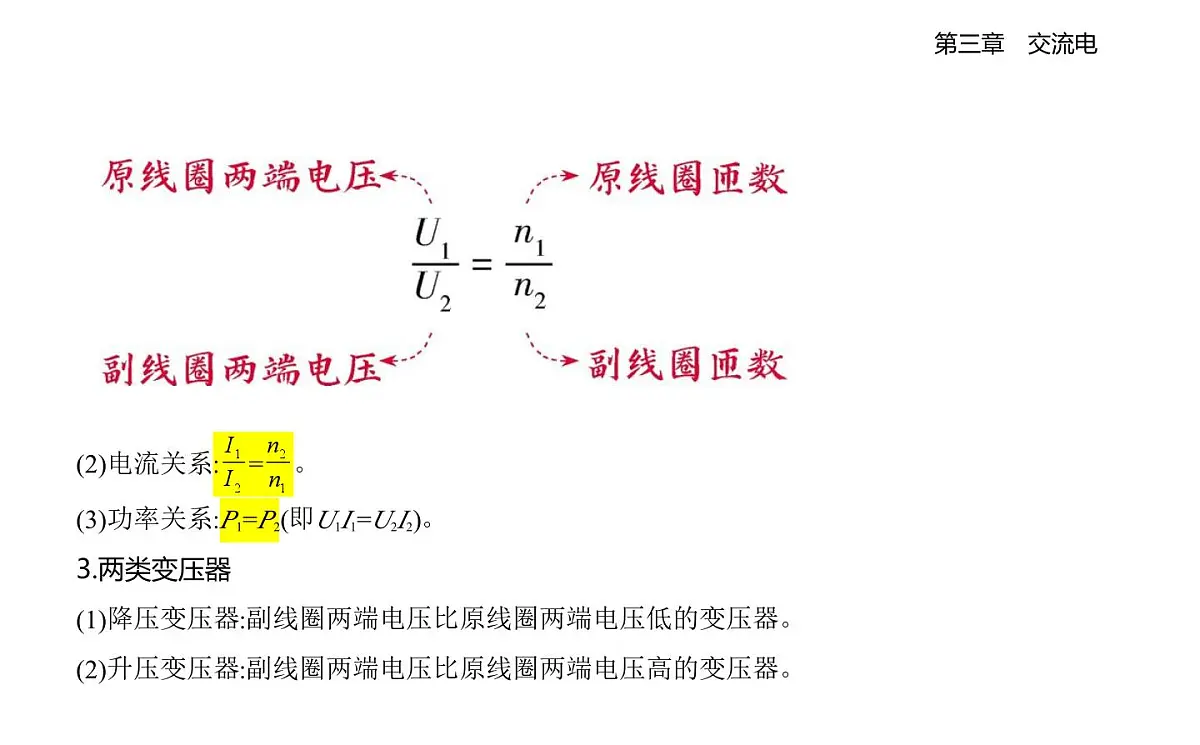

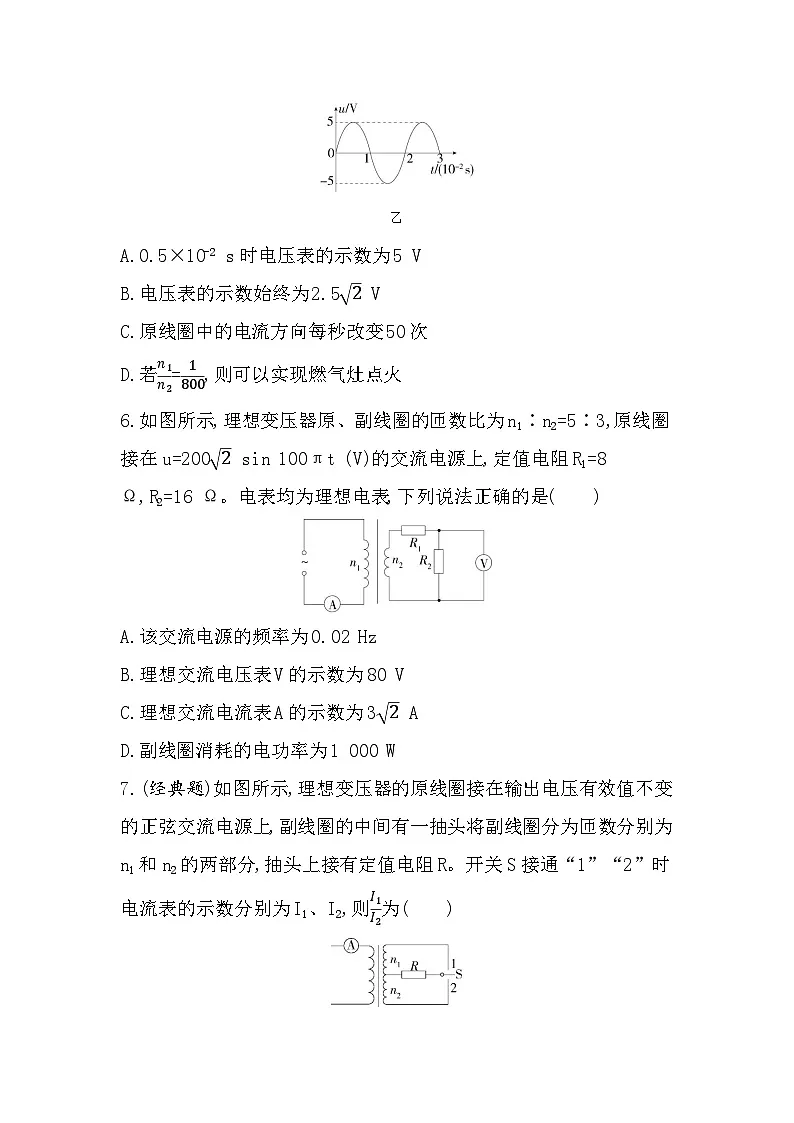

 (2)电流关系: = 。(3)功率关系:P1=P2(即U1I1=U2I2)。3.两类变压器(1)降压变压器:副线圈两端电压比原线圈两端电压低的变压器。(2)升压变压器:副线圈两端电压比原线圈两端电压高的变压器。

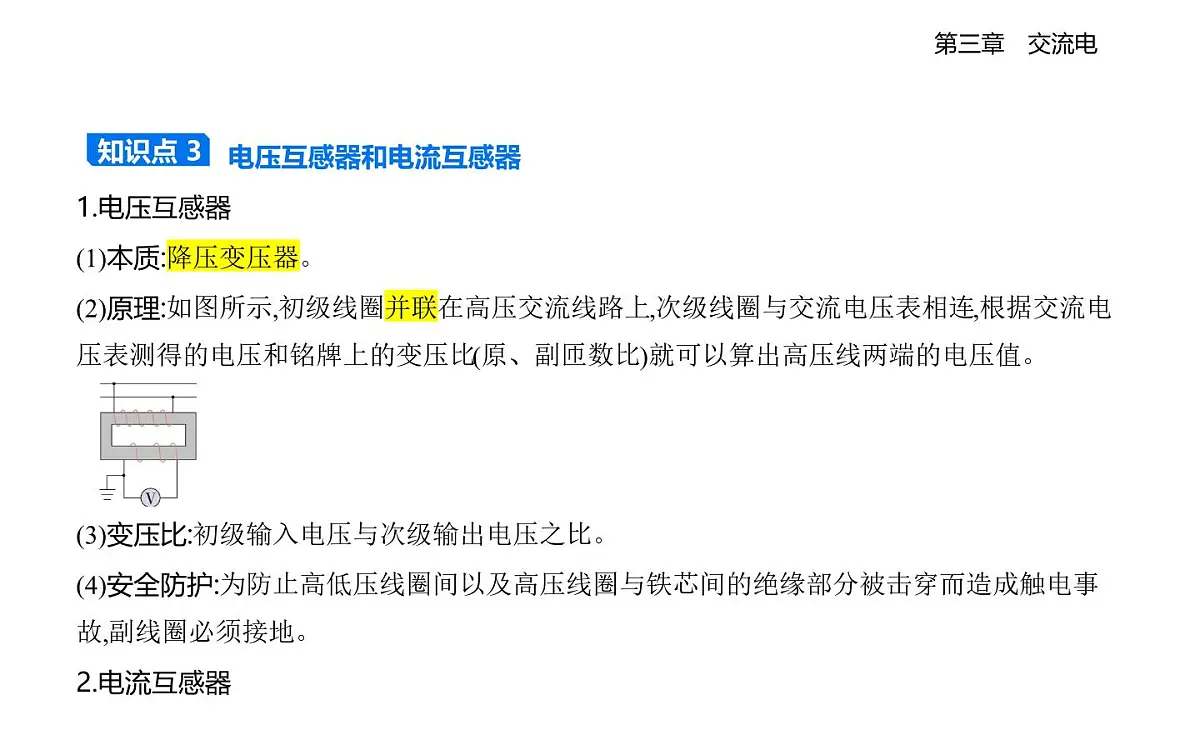

　电压互感器和电流互感器1.电压互感器(1)本质:降压变压器。(2)原理:如图所示,初级线圈并联在高压交流线路上,次级线圈与交流电压表相连,根据交流电压表测得的电压和铭牌上的变压比(原、副匝数比)就可以算出高压线两端的电压值。 (3)变压比:初级输入电压与次级输出电压之比。(4)安全防护:为防止高低压线圈间以及高压线圈与铁芯间的绝缘部分被击穿而造成触电事故,副线圈必须接地。2.电流互感器

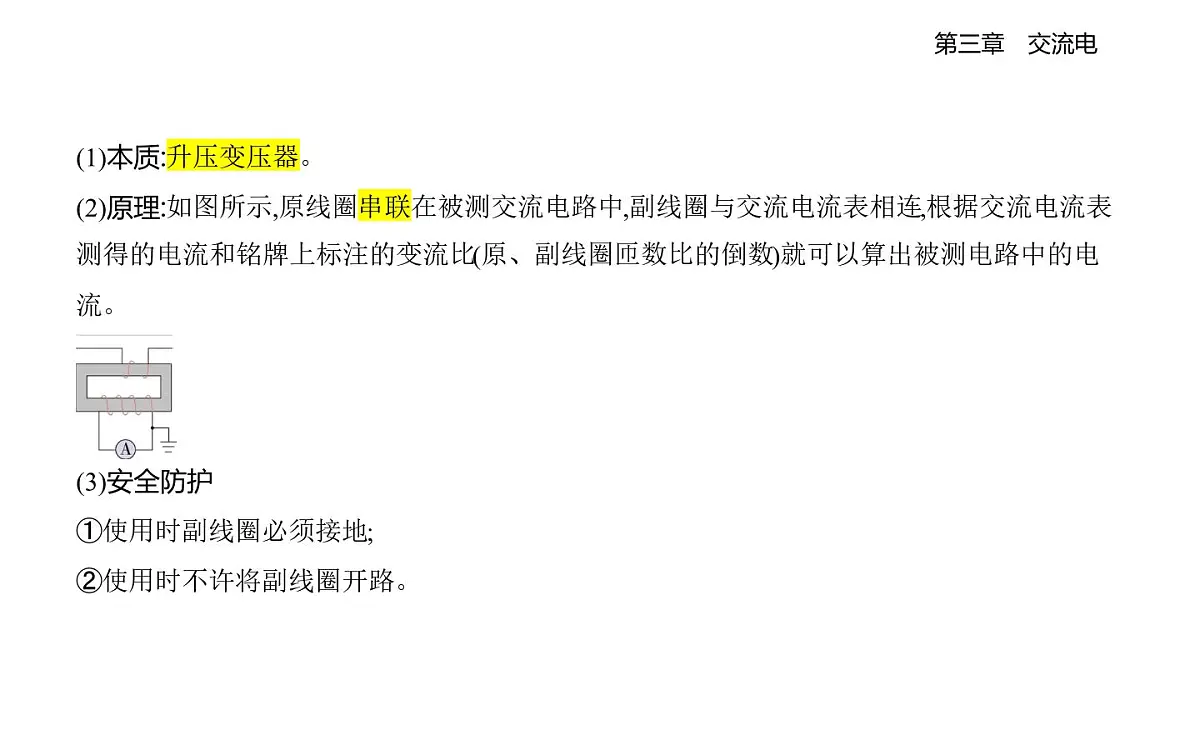

(1)本质:升压变压器。(2)原理:如图所示,原线圈串联在被测交流电路中,副线圈与交流电流表相连,根据交流电流表测得的电流和铭牌上标注的变流比(原、副线圈匝数比的倒数)就可以算出被测电路中的电流。 (3)安全防护①使用时副线圈必须接地;②使用时不许将副线圈开路。

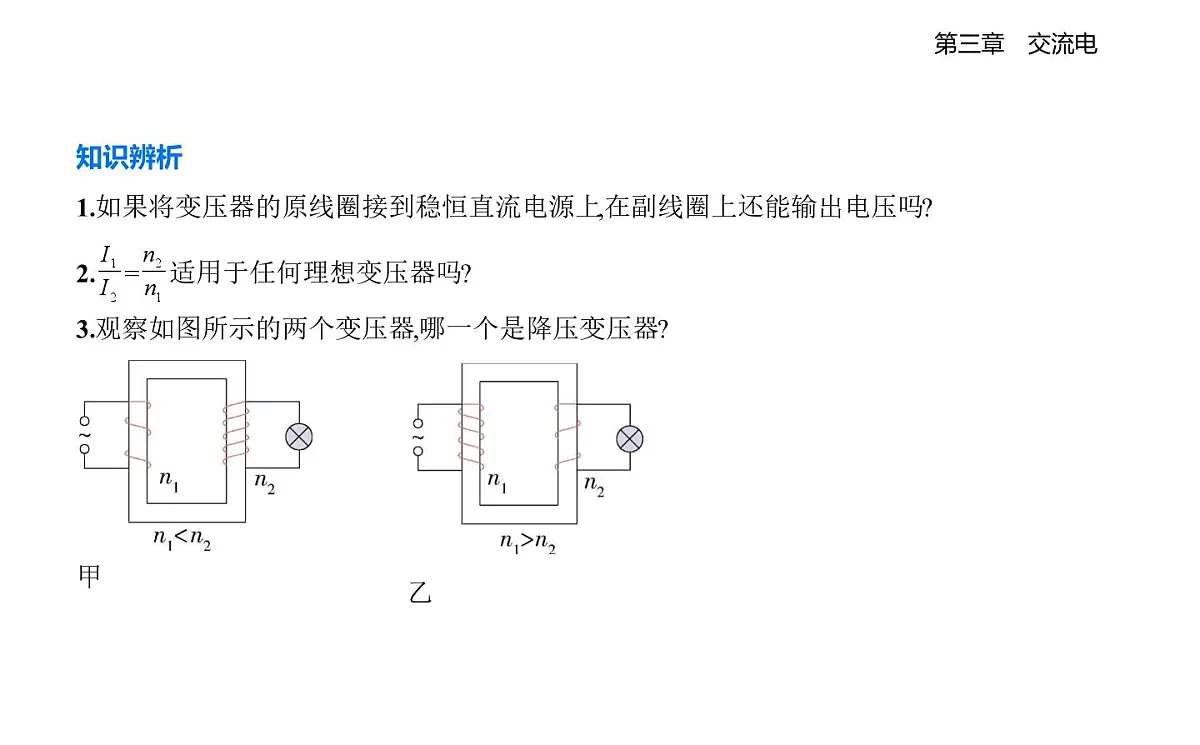

知识辨析1.如果将变压器的原线圈接到稳恒直流电源上,在副线圈上还能输出电压吗?2. = 适用于任何理想变压器吗?3.观察如图所示的两个变压器,哪一个是降压变压器? 甲

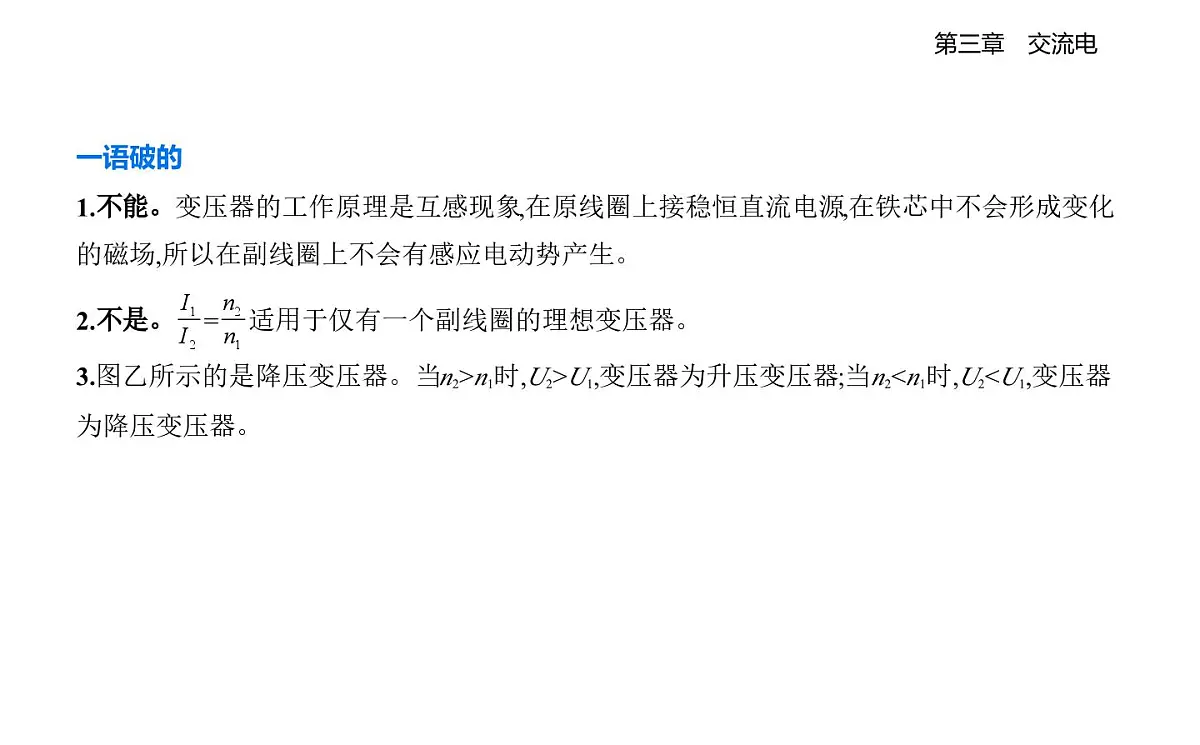

一语破的1.不能。变压器的工作原理是互感现象,在原线圈上接稳恒直流电源,在铁芯中不会形成变化的磁场,所以在副线圈上不会有感应电动势产生。2.不是。 = 适用于仅有一个副线圈的理想变压器。3.图乙所示的是降压变压器。当n2>n1时,U2>U1,变压器为升压变压器;当n2
