湖南省衡阳市中职2024-2025学年度第二学期 高一新能源班期中测试卷（含答案）

这是一份湖南省衡阳市中职2024-2025学年度第二学期 高一新能源班期中测试卷（含答案），共6页。试卷主要包含了本试卷共六大题，总分390分，下列属于二力杆件的是，剪切变形的特点是等内容，欢迎下载使用。
2.本试卷作答一律答在答题卡上，选择题用 2B 铅笔按涂写要求将你认为正确的选项涂黑；其他题用黑色签字笔作答，作答不能超过黑色矩形边框。直接在试题卷上作答无效。
3.书写要清晰、工整，沉着、冷静认真作答，相信你一定能考出好成绩!
一、单选题(在本题的每一小题的备选答案中，只有一个答案是正确的，多选不给分。本大题共38 小题,每小题5分,共190分)
1、三视图的投影规律中，“主、俯视图”应保持什么关系？
A. 长对正 B. 高平齐
C. 宽相等 D. 高度相等
2、可见轮廓线在制图中通常用哪种线型表示？
A. 虚线 B. 细实线
C. 粗实线 D. 点画线
3、圆的直径符号是以下哪个？
A. Φ B. R
C. SΦ D. SR
4、断面图的画法通常采用哪种形式？
A. 重合断面 B. 移出断面
C. 局部放大 D. 简化画法
5、剖视图中，金属材料的剖面线应画成（ ）。
A.45°细实线 B.网格线 C.波浪线 D 点划线
6、零件图的内容不包括（ ）。
A. 一组视图 B. 工艺要求 C. 尺寸标注 D. 技术要求
7、移出断面图的轮廓线用（ ）绘制。
A. 粗实线 B. 细实线 C. 点划线 D. 双点划线
8、重合断面图的轮廓线用（ ）绘制。
A. 粗实线 B. 细实线 C. 点划线 D. 双点划线
9．下列机械中属于运输机械的是（ ）
A．复印机 B．轧钢机 C.飞机 D.传真机
10．按给定的运动规律独立运动的活动构件称为（ ）
A.机架 B．原动件 C.从动件 D.凸轮
11.构成机器的不可拆的制造单元称为（ ）
A．零件 B．部件 C.构件 D.运动副
12．物体与物体之间的相互作用，这种作用可使物体的运动状态改变或者使物体发生变形称为（ ）。
A．力 B．约束
C．力系 D．力矩
13.作用力FN的大小等于100N，则其反作用力FN’的大小为（ ）。
A．-100N B．100N
C．0 D．不能确定
14. 图示中的两个力F1,F2，两个力大小相等，则刚体处于( )。
A．平衡 B．不平衡
C．不能确定 D. 静止
15. 作用在同一刚体上的两个力，要使刚体保持平衡，这两个力要( )。
A．等大、反向、共线 B．等大、反向、不共线
C．不等大、反向、共线 D. 不等大、反向、不共线
16. 杆件剪切时，横截面上承受的载荷是（ ）
A. 一对等值反向、距离近的横向力 B. 一个轴向力
C. 一对力偶 D. 一个垂直于轴线的横向力
17.杆件轴向拉伸时，横截面上的内力称为（ ）
A. 剪力 B. 轴力 C. 扭矩 D. 弯矩
18.下列属于二力杆件的是（ ）
A. 仅受两个力作用且处于平衡的杆件
B. 受三个力作用的杆件
C. 受多个力作用的刚性杆件
D. 受扭矩作用的轴
19.若某杆件横截面积为50mm，承受拉力10kN，则横截面上的正应力为（ ）
A. 100MPa B. 200MPa C. 250MPa D. 400MPa
20.剪切变形的特点是（ ）
A. 构件沿轴线方向伸长或缩短 B. 构件横截面绕轴线转动
C. 构件相邻截面发生相对错动 D. 构件整体弯曲
21.若力系中各力作用线相互平行，则该力系是（ ）
A. 平面平行力系 B. 平面汇交力系
C. 平面力偶系 D. 空间力系
22.力偶对物体的作用效果是（ ）
A. 产生移动 B. 产生转动
C. 既移动又转动 D. 无任何效果
23.若力偶矩为，力偶臂为0.5m，则力的大小为（ ）
A. 10N B. 40N C. 20N D. 5N
24.柔性约束的约束反力方向为（ ）
A. 沿柔索背离物体 B. 沿柔索指向物体
C. 垂直于柔索 D. 任意方向
25.下列属于共点力系的是（ ）
A. 各力作用线交于一点
B. 各力作用线平行
C. 各力构成力偶
D. 各力均匀分布
26.力的合成与分解遵循（ ）
A. 加法法则 B. 减法法则
C. 平行四边形法则 D. 矩形法则
27、以下选项中，表示三极管基极的是（ ）。
A．E B．B C．R D．C
28.以下选项中，表示三极管集电极的是（ ）。
A．R B．E C．B D．C
29.二极管的文字符号用（ ）表示。
A．VT B．VD C．VA D．VB
30.三极管的文字符号用（ ）表示。
A．VA B．VD
C．VB D．VT
31.硅管的导通电压为( )V。
A．0.2 B．0.3
C．0.5 D．0.7
32.相电压用（ ）表示。
A．UE B．UC C．UP D．UL
33.变压比用( )表示。
A．J B．K C．Q D．A
34.以下选项，属于二极管特性的是( )。
A.双向导电性 B.绝缘性
C.单向导电性 D.以上无正确选项
35.熔断器主要用于电动机的( )。
A. 短路保护 B. 失电压保护
C. 过载保护 D. 欠电压保护
36.正反转控制电路中联锁的作用是( )。
A. 防止正反转不能顺利过渡 B. 防止主电路电源短路
C. 防止控制电路电源短路 D. 防止电动机不能停车
37.按钮的图形符号是（ ）。
A．F B．FU C．QF D．SB
38.变压器变阻抗的原理是（ ）。
A．|Z1| =K|Z2| B．|Z1| =K2|Z2| C．|Z2| =K|Z1| D．|Z2|=K2|Z1|
二、双选题(在本题的每一小题的备选答案中，只有两个答案是正确的，多选、少选不给分。本大题共5小题，每小题5分，共25分)
二、双选题（每题5分，共3题，共15分）
39、在三面投影体系中，已知点A（15,0,55），点B(20,0,50)，则B点位于A点的（ ）
A.上方 B.下方 C.左方 D.右方
40、关于三视图投影规律，正确的两项是（ ）。
A. 主视图与俯视图长对正
B. 主视图与左视图高平齐
C. 俯视图与左视图高平齐
D. 三视图必须按1:1比例绘制
41、下列公差配合中，属于基孔制的是（）
A. H7/g6 B. F8/h7 C. K7/h6 D. H7/s6
42.根据结构的不同，三极管有( )和( )两种。
A. NPN B. PPN
C. PNP D. NNP
43.三极管的两结为( )。
A. 基结 B. 集电结
C. 发射结 D. 以上无正确选项
三、填空题(本大题共 7小题，每小题5分，共35分)
44、表面粗糙度符号Ra的单位是________。
45、基孔制配合的孔公差带代号为________。
46、工程中常见的约束类型包括 、光滑面约束、铰链约束和固定端约束。
47.N型半导体以 导电为主（选填“负电荷”或“正电荷”）。
48.P型半导体以 导电为主（选填“负电荷”或“正电荷”）。
49.锗管的导通电压为 V。
50.工作在反向击穿区的特殊二极管有 ，试举例。
四、综合应用题(本大题共6小题，每小题 15分，共90分)

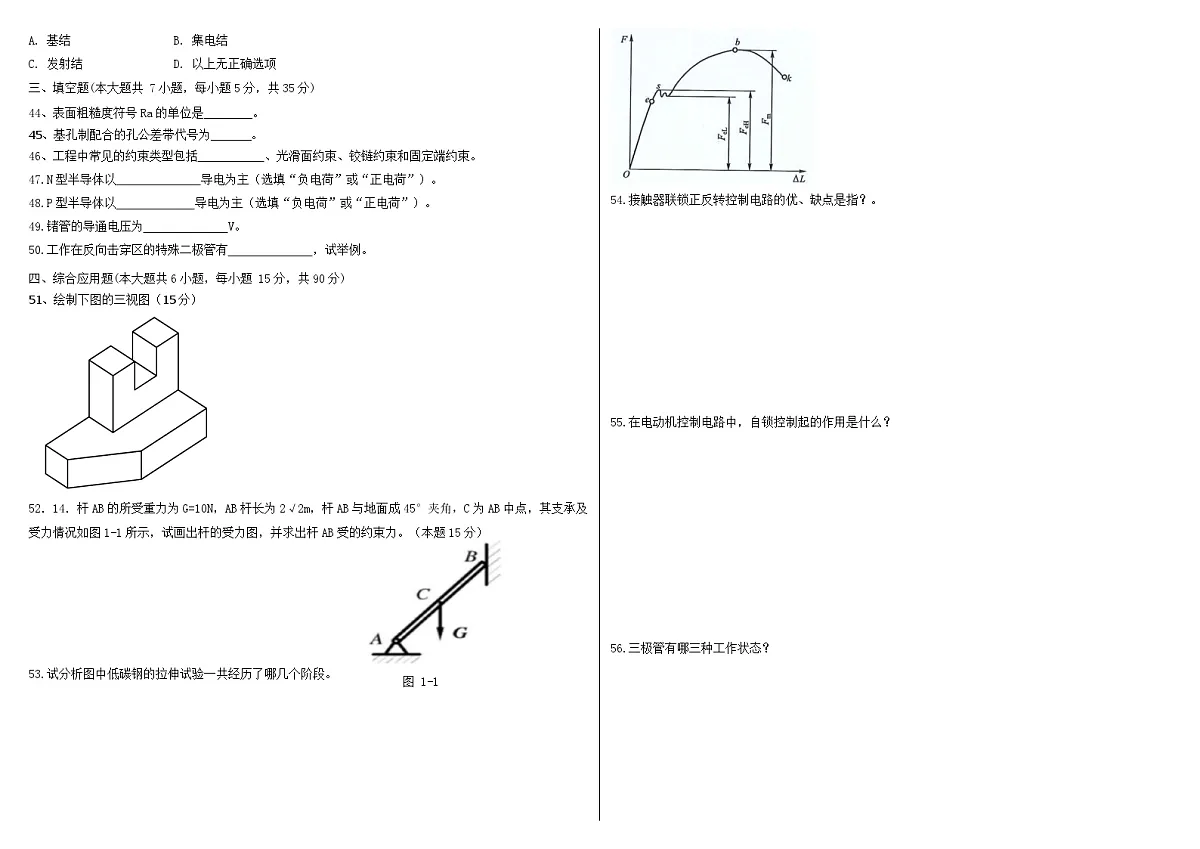

51、绘制下图的三视图（15分）
图 1-1
52．14．杆AB的所受重力为G=10N，AB杆长为2√2m，杆AB与地面成45°夹角，C为AB中点，其支承及受力情况如图1-1所示，试画出杆的受力图，并求出杆AB受的约束力。（本题15分）
53.试分析图中低碳钢的拉伸试验一共经历了哪几个阶段。
54.接触器联锁正反转控制电路的优、缺点是指？。

55.在电动机控制电路中，自锁控制起的作用是什么？
56.三极管有哪三种工作状态？
汽车专业模块题
57.汽车底盘的主要组成部分不包括（ ）
A. 传动系 B. 行驶系
C. 转向系 D. 发动机
58.底盘总体布置形式中，越野车常用的是（ ）
A. 前置后驱（FR） B. 后置后驱（RR）
C. 四轮驱动（4WD） D. 中置后驱（MR）
59.摩擦式离合器的主要组成部分是（ ）
A. 压盘、摩擦片、飞轮
B. 齿轮、轴、轴承
C. 液力变矩器、行星齿轮
D. 同步器、换挡拨叉
60.变速器中实现“同步换挡”的部件是（ ）
A. 同步器 B. 换挡拨叉
C. 输入轴 D. 行星齿轮
61.行星齿轮机构中，若齿圈固定，输入动力为太阳轮，则输出为（ ）
A. 行星架减速输出 B. 行星架增速输出
C. 齿圈反向输出 D. 太阳轮自转
二、填空题（本题共1小题，每小题5分，共5分）
62.自动变速器的核心组成部分包括 、 行星齿轮机构、离合器总成、同步器
三、综合应用题（本题共3小题，共20分）
63.液力变矩器中实现增扭功能的部件是 （导轮、泵轮、涡轮、锁止离合器）
64.自动变速器中 挡（“N”、“P”、“D”、“L” ）的功能是驻车锁止。
65.某汽车行驶时输入齿轮转速n1为600r/min，输出齿轮转速n2为1000r/min，试计算传动比i。（10分）
二、填空题
44、微米或um
45、h
46.柔性约束
三、综合应用题
51、
52、
53、弹性变形、屈服、强化、颈缩与断裂
汽车专业模块综合分析题
62、液力变矩器
63、导轮
64、P
65、10/6=5/3
电子电工模块
题号
题型
答案
分值
1
单选
A
5
2
单选
C
5
3
单选
A
5
4
单选
B
5
5
单选
A
5
6
单选
B
5
7
单选
A
5
8
单选
B
5
9
单选
C
5
10
单选
B
5
11
单选
A
5
12
单选
A
5
13
单选
B
5
14
单选
B
5
15
单选
A
5
16
单选
A
5
17
单选
B
5
18
单选
A
5
19
单选
B
5
20
单选
C
5
21
单选
A
5
22
单选
B
5
23
单选
D
5
24
单选
A
5
25
单选
A
5
26
单选
C
5
27
单选
B
5
28
单选
D
5
29
单选
B
5
30
单选
D
5
31
单选
D
5
32
单选
C
5
33
单选
B
5
34
单选
C
5
35
单选
A
5
36
单选
B
5
37
单选
D
5
38
单选
B
5
39
双选
BD
5
40
双选
AB
5
41
双选
AD
5
42
双选
AC
5
43
双选
BC
5
57
单选
D
5
58
单选
C
5
59
单选
A
5
60
单选
A
5
61
单选
A
5
