物理光的折射课堂检测

这是一份物理光的折射课堂检测，共9页。试卷主要包含了单选题，填空题，作图题，实验题，简答题，综合题等内容，欢迎下载使用。

一、单选题
1．如图所示，在水中A处有一条鱼，但岸上的人却看到这条鱼在B处，在下图所示的四幅光路图中，能正确说明产生这一现象原因的光路图是（ ）
A．B．
C．D．
2．小刚和小红一同完成了如下实验：把一枚硬币放在一个没有盛水的杯子底部，然后把杯子放在水平桌面上，小刚注视着硬币慢慢向远处移动，到眼睛刚好看不到硬币时停止移动。小刚 保持头部不动，此时小红缓缓地向杯中倒水，倒着、倒着，小刚又重新看到杯底的硬币。要用 作图的方法来解释这个实验现象，图中的4幅光路图中，能对上述实验现象做出正确解释的是（ ）
A．B．C．D．
3．如图所示的四种现象，由于光的反射形成的是（ ）

A．放大的“金鱼”B．墙上的手影C．斑马在水中的倒影D．雨后的彩虹
4．图所示的光现象中，由于光的折射形成的（ ）
A． 国家大剧院在水中的倒影B．故宫日晷晷针的影子
C．平面镜中的灯廊D． 筷子好像在水面处“折断”
5．将一束单色激光从玻璃槽的外侧由左侧斜向上射入盐水中，但光在盐水中并不是沿直线传播，而是发生了弯曲，如图所示。这是由于（ ）
A．光在同种均匀介质中沿曲线传播
B．盐水不均匀使光传播路径发生了弯曲
C．光在空气中沿直线传播
D．以上都不对

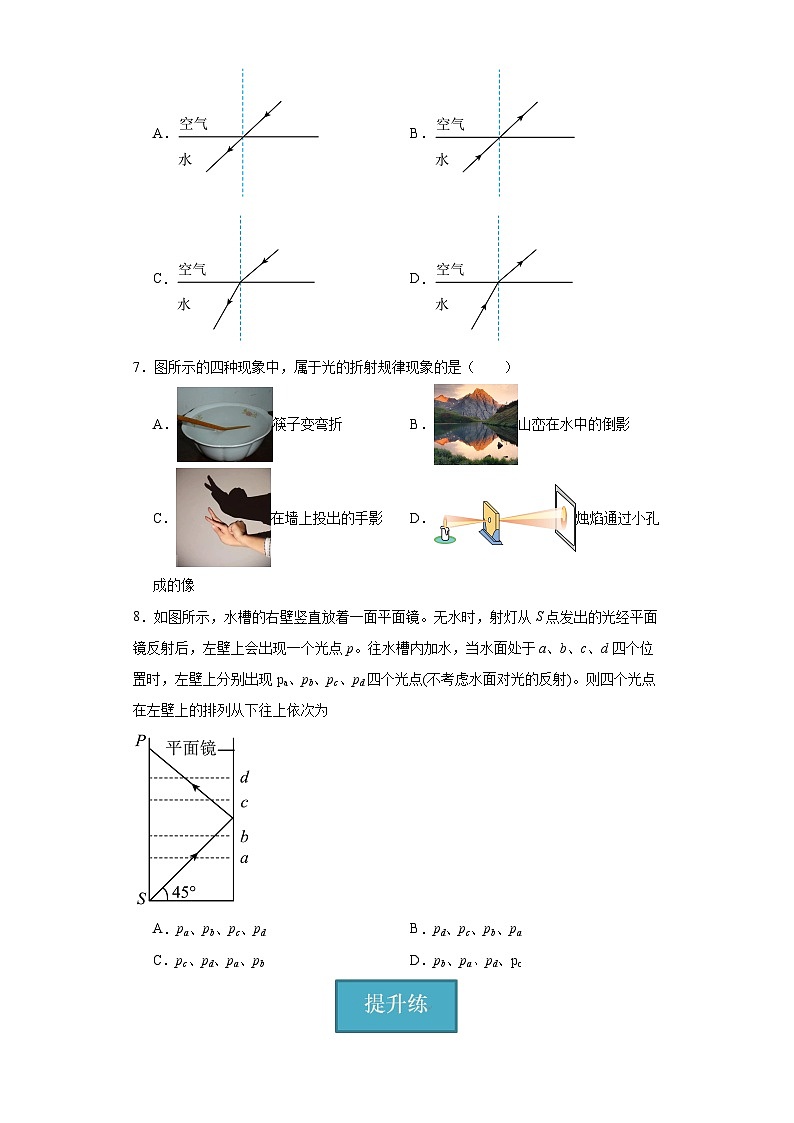

6．公园里的水池中，鱼儿在水中自由嬉戏，如图所示。关于岸上的游客看到水中的鱼的光路图，下列选项正确的是（ ）
A．B．
C．D．
7．图所示的四种现象中，属于光的折射规律现象的是（ ）
A．筷子变弯折B．山峦在水中的倒影
C．在墙上投出的手影D．烛焰通过小孔成的像
8．如图所示，水槽的右壁竖直放着一面平面镜。无水时，射灯从S点发出的光经平面镜反射后，左壁上会出现一个光点p。往水槽内加水，当水面处于a、b、c、d四个位置时，左壁上分别出现pa、pb、pc、pd四个光点(不考虑水面对光的反射)。则四个光点在左壁上的排列从下往上依次为
A．pa、pb、pc、pdB．pd、pc、pb、pa
C．pc、pd、pa、pbD．pb、pa、pd、pc
二、填空题
9．小明给弟弟变了个魔术，他将装有一枚硬币的杯子放在弟弟面前，如图所示，弟弟在A处看不到硬币，这是因为光沿 传播.小明向杯中缓缓注水后，弟弟能看到硬币了，这是由光的 产生的现象。弟弟看到的是硬币的 （选填“实”或“虚”）像。
10．当一束光射入杯中时，会在杯底形成光斑，保持入射光线的方向不变，逐渐往杯中加水，如图所示，观察到杯底的光斑向 （填“左”或“右”）移动，原因是光在水面发生了 。
11．如图所示，光在玻璃与空气的界面MN同时发生了反射和折射，则入射角为 度，界面左侧是 （选填“玻璃”或“空气”）。
12．一个晴朗周末的午后，小明陪同妈妈在西溪河边散步，只见水中的鱼儿在“云”里欢畅的游动．实际上小明看到的鱼儿是光 形成的虚像，而水中的“云”则是光 形成的虚像．
13．一束光在空气和玻璃两种介质的界面上同时发生反射和折射（图中入射光线、反射光线和折射光线的方向均未标出），其中折射光线是 ，反射角等于 。
14．如图所示，人眼在A处看见河里B处有一条鱼，人眼看到的鱼是光的 所成的 （选填“实像”或“虚像”），实际鱼的位置在 。若从A处射出一束激光，要使激光照射到鱼身上，则激光应对着 射出（以上两空均选填“B点”或“B点的上方”、“B点的下方”）。
三、作图题
15．在图中画出垂直于玻璃砖的光线OP经过玻璃砖射出的光路图；
16．鱼在水下A点看岸上的物体蜻蜓，图中B、C两点，有一点是蜻蜓，有一点是鱼在水下看到蜻蜓的像点，请在图中作出其光路图（保留作图痕迹）。
四、实验题
17．如图所示，为了探究光折射时的特点，某实验小组将一束光斜射到一块平行板玻璃砖的上表面，并让其出射光线从玻璃砖下表面射出，他们得到以下结论：
（1）当入射角θ减小时，折射角也 ；
（2）在光的折射现象中，光路是 的；
（3）这一束光进入玻璃砖前的光线与离开玻璃砖后的光线的关系是 的；
（4）若透过平行板玻璃砖上表面观看置于玻璃砖下表面的一枚硬币，看到硬币的位置比实际的 （选填“深”或“浅”）。
18．小明用如图所示装置将一细光束从水中斜射到空气中，用于探究“光的折射规律”实验测得的数据如表。
（1）当入射角为0°时，折射角大小为0°，说明当光从水中垂直射入空气中时，传播方向 ；
（2）分析实验数据可知：入射角增大时，折射角 （填“增大”或“减小”），且折射角 （填“大于”、“小于”或“等于”）入射角；
（3）当入射角为48.6°，折射角大小为90°，若再增大入射角，则折射光线消失，只发生反射，这种现象称为全反射，所以当入射角为50°时会发生 现象；
（4）若光线从空气斜射入水中，入射角为58.7°，则折射角大小为 ，这是因为在光的折射现象中，光路都具有 性。增大入射角，观察折射角的变化，我们发现 （选填“会”或“不会”）发生全反射现象。
19．如图甲所示，小明在探究光折射现象时，将一束入射角为50°的光线斜射入杯中，在杯底形成光斑，然后逐渐往杯中加水，观察杯底光斑的位置变化。他对实验中光偏折程度的差异产生了兴趣．为了定量反映这种差异，他将“折射角与入射角的比值”定义为“偏折比”。根据所学知识和生活经验，小明对影响“偏折比”大小的因素提出如下猜想：
猜想1：与液体深度有关
猜想2：与液体种类有关
猜想3：与入射光的颜色有关
（1）图甲实验中，测得折射角为35°，则此时的“偏折比”为 。加水过程中，杯底光斑将向 （填“左”或“右”）移动。
（2）你认为猜想1 （选填“正确”或“不正确”），理由是： 。
（3）为了探究猜想2，小明只将图甲中的水换成油，当油的深度小于水的深度（如图乙所示），杯底光斑位置恰与图甲实验时光斑位置重合．对比可知：在相同条件下，油对光的“偏折比”比水对光的“偏折比” （选填“大”或“小”）。
（4）为了探究猜想3，小明用图甲装置先后入射红、蓝色激光，杯底光斑位置如图丙所示， 则 光的“偏折比”大。
（5）将一束激光穿过如图丁所示的玻璃砖，若光在玻璃砖上表面折射时的“偏折比”为0.8，则光在下表面折射时的“偏折比”为 。
五、简答题
20．如图所示，湖边漫步，欣赏美丽风景，水面呈现岸边树木的倒影。细心观察会发现，倒影比实际物体暗一些。请结合物理知识解释倒影形成的原因以及倒影比实际物体暗的原因。
六、综合题
21．阅读短文，回答问题。
光的全反射
如图甲所示，当光线从玻璃斜射入空气里的时候，一部分光会进入空气里发生折射，此时折射角β大于入射角α。若入射角增大时，折射角也随之增大，当入射角增大到某值时（小于90°），折射角会增大到90°。若继续增大入射角，此时空气中没有折射光射出，光线全部反射回玻璃，这种全反射。
海面上出现的海市蜃楼奇景如图乙所示，就是因为光的在空气层中多次折射和全反射而形成的自然景观。在夏季，白昼海水温度比较低，所以在海面上方的空气出现下冷上暖的现象。由于空气的热胀冷缩，因此空气层下密上疏。景物的光线先由密的空气层逐渐折射进入稀的空气层，并在上层发生了全反射，光线又折回到下层密的气层中来，经过这样弯曲的线路，最后投入人的眼中。由于人的视觉总是感到物像是来自直线方向的，因此看到的“景物”比实物抬高了许多。
某次探究光的全反射实验中，光从玻璃射向空气时的一些数据如表，请根据上述材料，回答下列问题：
（1）海市蜃楼情景中，人眼看到的空中的“景物”是 像（选填“实”或“虚”）；
（2）分析以上数据可知光从玻璃射向空气在发生全反射之前，折射角随入射角的变化关系是： ；
（3）由表格数据可知：图中图线 （选填“a”或“b”）反映了上述实验中的两角关系；
（4）光发生全反射时，入射角 临界角（选填“大于”、“等于”或“小于”）；
（5）当光从空气斜射向玻璃时 （选填“能”或“不能”）发生全反射现象。
入射角/°
0
10
20
30
40
48.6
50
折射角/°
0
13.4
27.0
41.7
58.7
90
入射角i
0°
10°
20°
30°
40°
41.2°
41.8°
42°
折射角γ
0°
15.2°
30.9°
48.6°
74.6°
81°
90°
/
