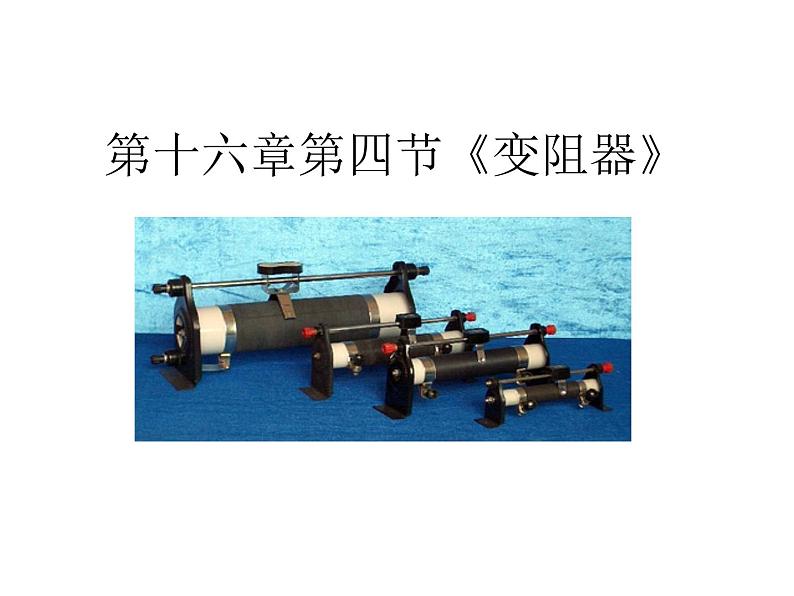

初中物理人教版九年级全册第十六章 电压 电阻第4节 变阻器多媒体教学ppt课件

这是一份初中物理人教版九年级全册第十六章 电压 电阻第4节 变阻器多媒体教学ppt课件，共17页。PPT课件主要包含了学生活动一，改变电流实现调光，改变电压，改变电阻，改变电池节数，横截面积，变阻器，铅笔芯变阻器的缺点，铅笔芯变阻器的优点，学生活动二等内容，欢迎下载使用。

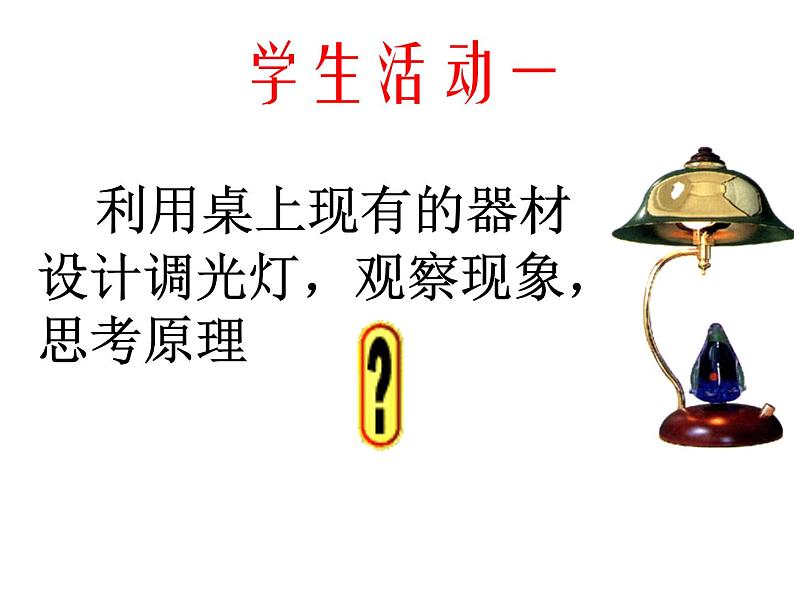

利用桌上现有的器材设计调光灯，观察现象，思考原理

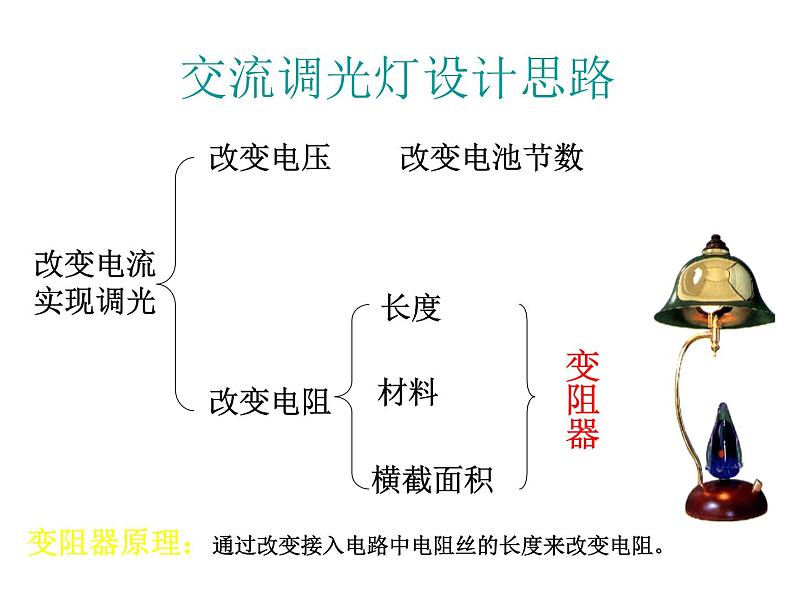

变阻器原理：通过改变接入电路中电阻丝的长度来改变电阻。

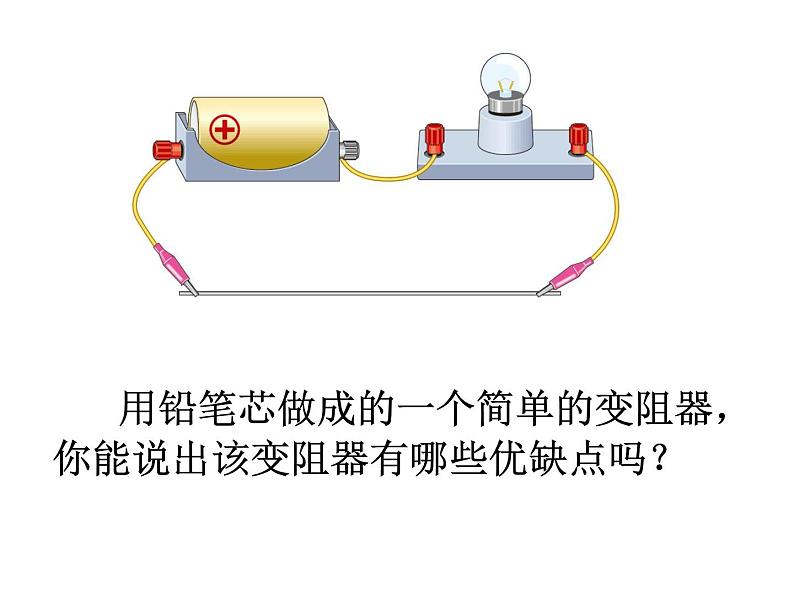

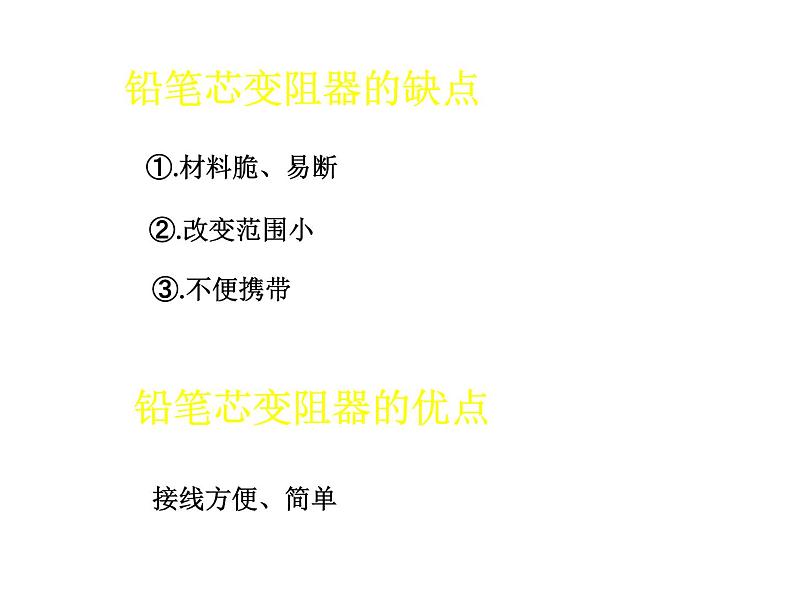

用铅笔芯做成的一个简单的变阻器，你能说出该变阻器有哪些优缺点吗？

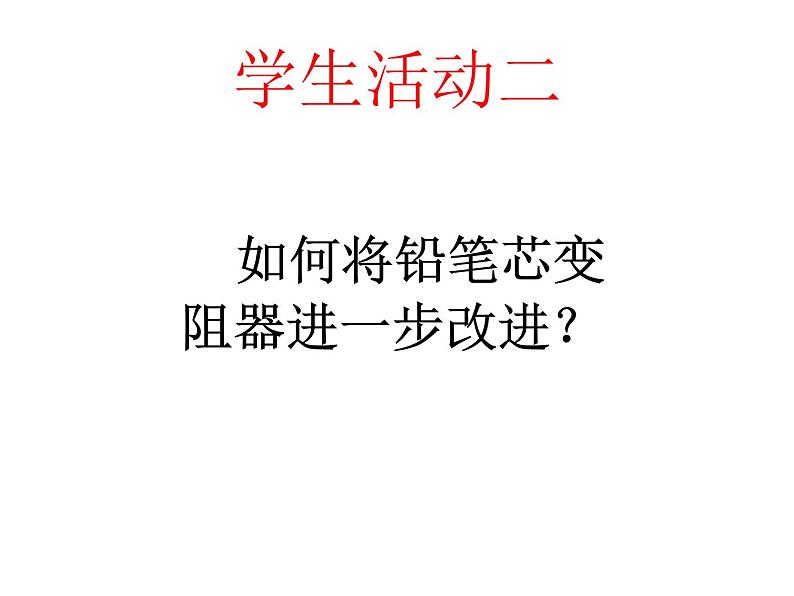

如何将铅笔芯变阻器进一步改进？

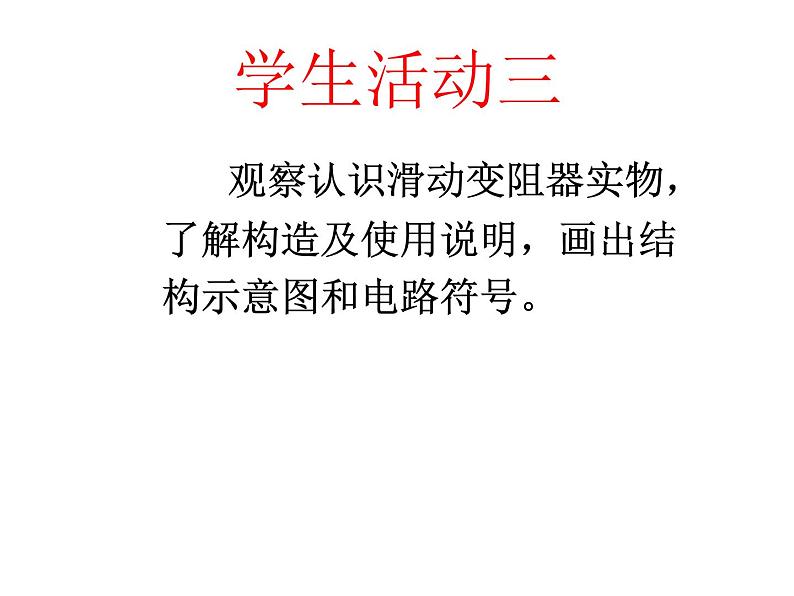

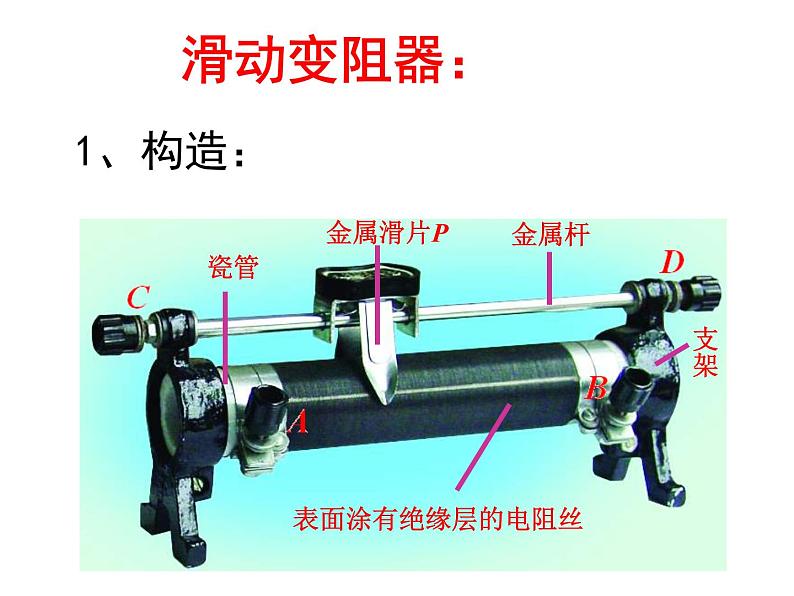

观察认识滑动变阻器实物，了解构造及使用说明，画出结构示意图和电路符号。
表面涂有绝缘层的电阻丝
四、铭牌上标志 “20Ω 2A”是什么意思？
变阻器的最大阻值是20Ω，允许通过的最大电流是2A。(否则会烧坏变阻器)
探究如何用滑动变阻器改变灯泡的亮度，体会并总结出滑动变阻器的正确使用方法。
1.要使灯泡和滑动变阻器中的电流相等，变阻器应与灯泡串联还是并联？2.为了保护电路，闭合开关前应将滑片移到什么位置？3.滑动变阻器有四个接线柱，使用时只要接两个接线柱，一共有几种接法？这些接法是否都能起到改变灯泡亮度的作用？4.移动滑片时，向哪个方向移动时电阻变大？
1.要使灯泡和滑动变阻器中的电流相等，变阻器应与灯泡串联;2.为了保护电路，闭合开关前应将滑片移到阻值最大处；3.滑动变阻器有四个接线柱，使用时只要接两个接线柱，一共有六种接法，能起到改变灯泡亮度作用的只有四种；4.移动滑片时，向远离下接线柱方向移动时电阻变大。
（1）要串联在电路中；（2）使用前应将滑片放在阻值最 大位置；（3）连接时要“一上一下”法；（4）改变电阻时滑片与下接线柱“远大而近小”。
一、滑动变阻器1、原理：改变接入电路中的电阻线的长度，从而改变接入电路中的电阻。2、构造：3、结构示意图：4、元件符号5、连接方法：（1）串联接入电路； （2）连接“一上一下”两个接线柱。6、注意事项：（1）在闭合开关之前，应将滑片置于阻值最大处。（2）不能超过滑动变阻器允许通过的最大电流
