鲁教版（五四学制）（2024）九年级上册欧姆定律及其应用获奖课件ppt

这是一份鲁教版（五四学制）（2024）九年级上册欧姆定律及其应用获奖课件ppt，共20页。PPT课件主要包含了学习目标，课堂导入，电压单位V，电阻单位Ω，电流单位A，欧姆定律，欧姆定律的内容，知识点一，变形式，电压是形成电流的原因等内容，欢迎下载使用。

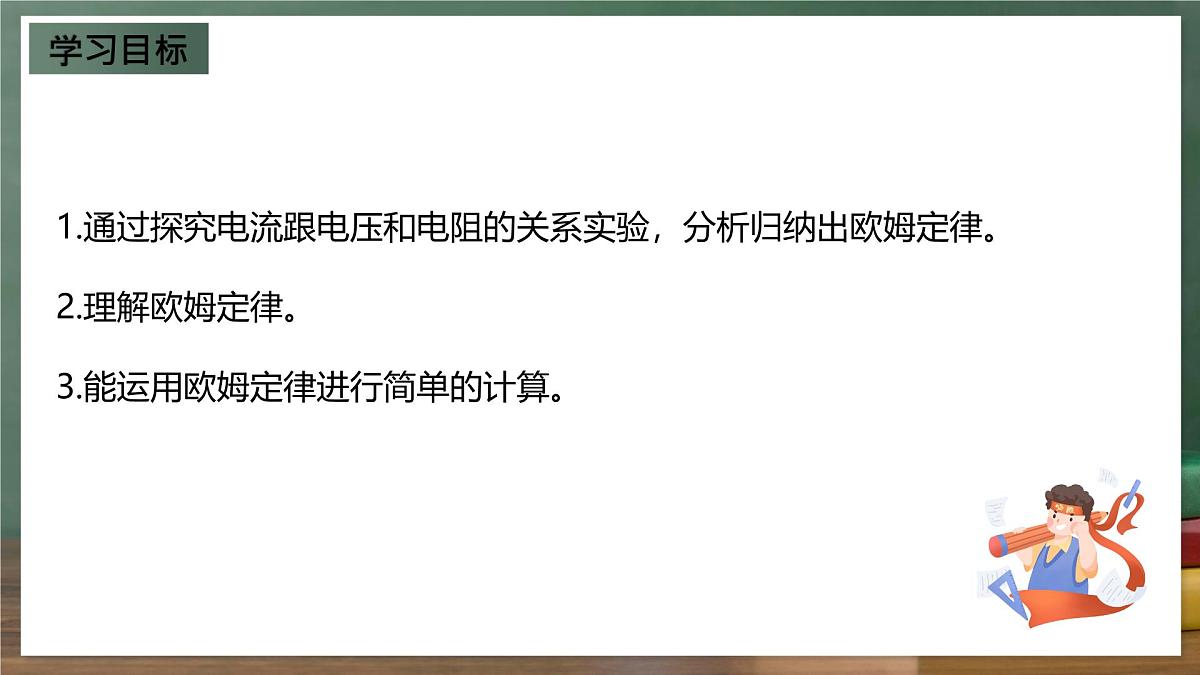

1.通过探究电流跟电压和电阻的关系实验，分析归纳出欧姆定律。2.理解欧姆定律。3.能运用欧姆定律进行简单的计算。

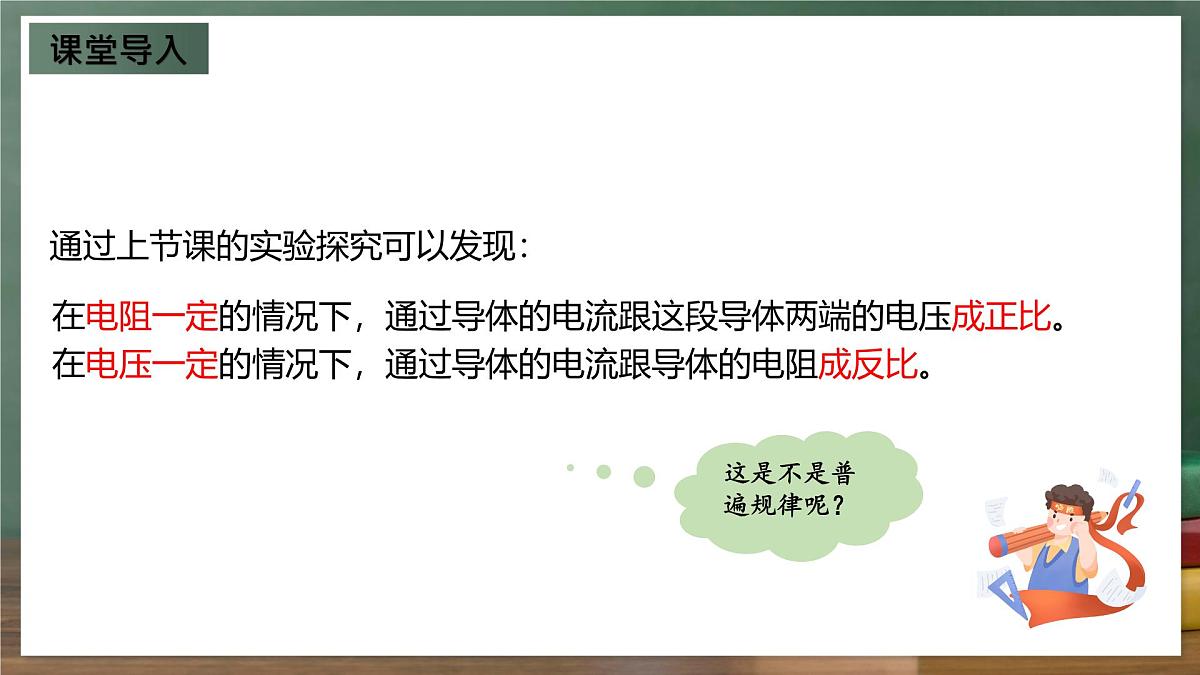

在电阻一定的情况下，通过导体的电流跟这段导体两端的电压成正比。在电压一定的情况下，通过导体的电流跟导体的电阻成反比。
通过上节课的实验探究可以发现：

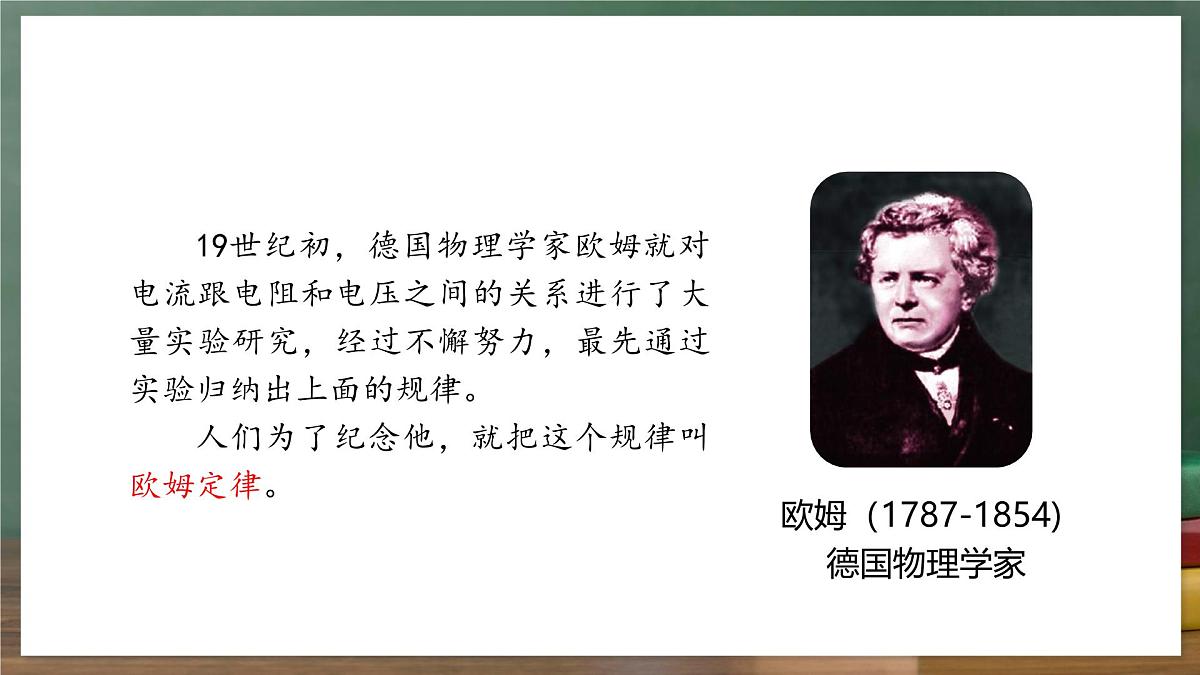

欧姆（1787-1854) 德国物理学家
19世纪初，德国物理学家欧姆就对电流跟电阻和电压之间的关系进行了大量实验研究，经过不懈努力，最先通过实验归纳出上面的规律。 人们为了纪念他，就把这个规律叫欧姆定律。

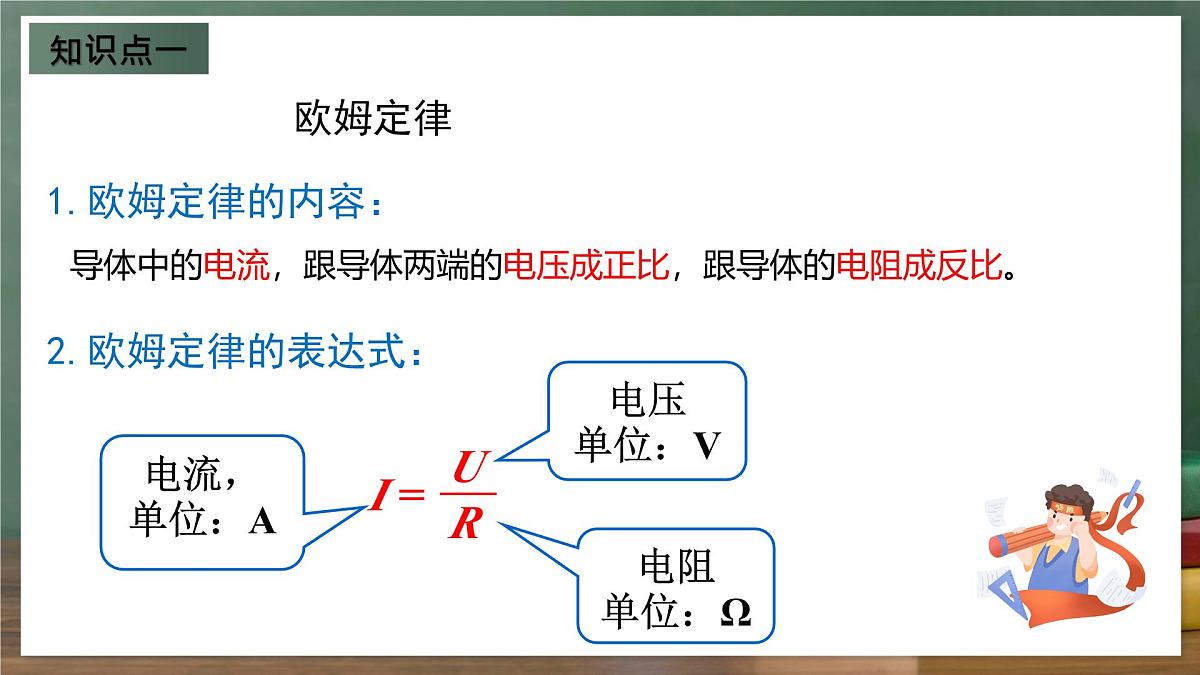

导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
2.欧姆定律的表达式：

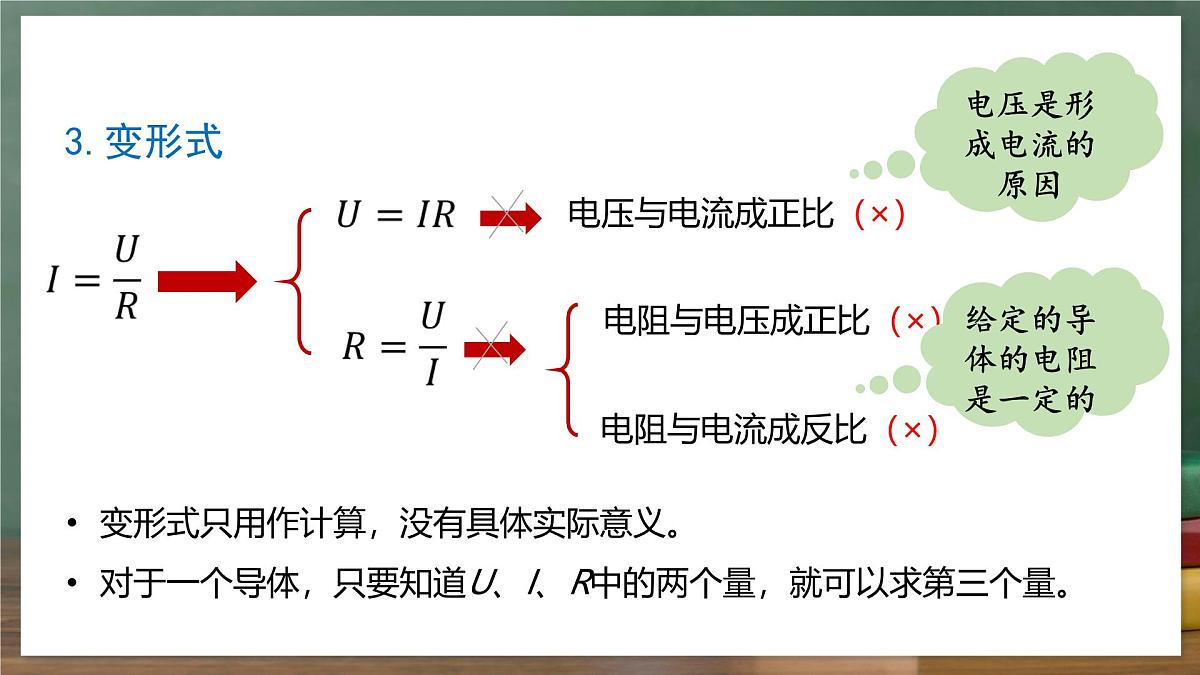

电压与电流成正比（×）
电阻与电压成正比（×）
电阻与电流成反比（×）
变形式只用作计算，没有具体实际意义。对于一个导体，只要知道U、I、R中的两个量，就可以求第三个量。
给定的导体的电阻是一定的

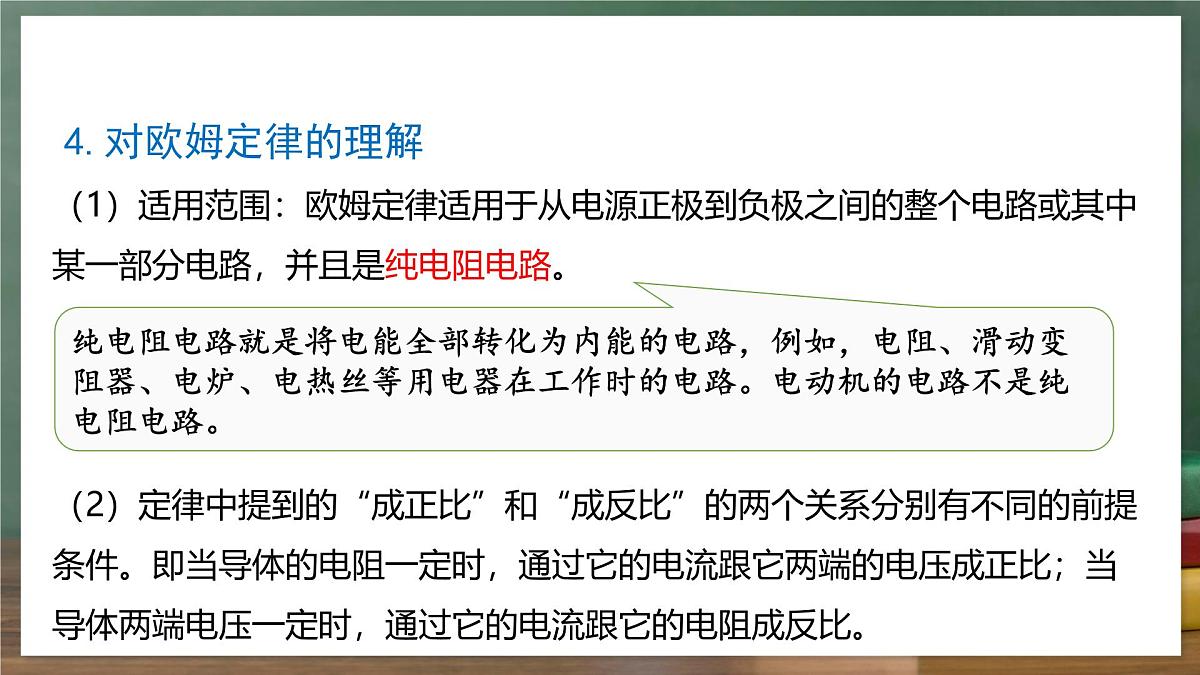

（1）适用范围：欧姆定律适用于从电源正极到负极之间的整个电路或其中某一部分电路，并且是纯电阻电路。（2）定律中提到的“成正比”和“成反比”的两个关系分别有不同的前提条件。即当导体的电阻一定时，通过它的电流跟它两端的电压成正比；当导体两端电压一定时，通过它的电流跟它的电阻成反比。
4.对欧姆定律的理解
纯电阻电路就是将电能全部转化为内能的电路，例如，电阻、滑动变阻器、电炉、电热丝等用电器在工作时的电路。电动机的电路不是纯电阻电路。

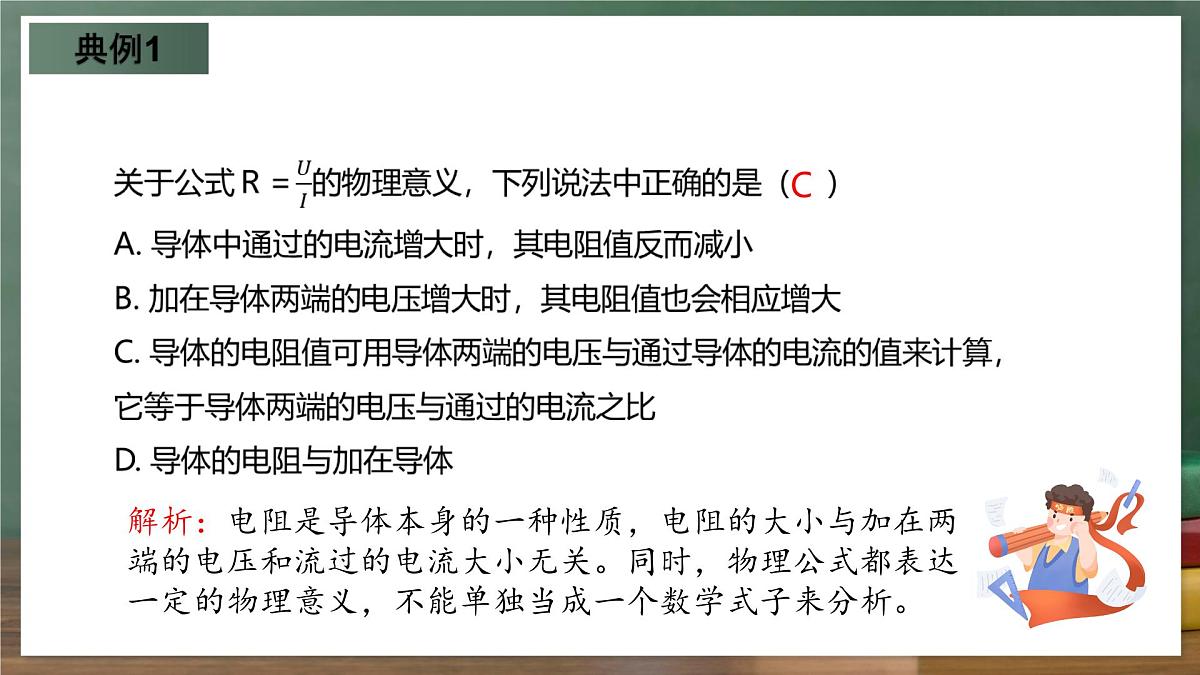

解析：电阻是导体本身的一种性质，电阻的大小与加在两端的电压和流过的电流大小无关。同时，物理公式都表达一定的物理意义，不能单独当成一个数学式子来分析。
当一导体两端的电压为8V时，通过它的电流为0.5A，该导体的电阻为_____Ω；当两端电压为0时，该导体的电阻为______Ω。
运用欧姆定律进行计算的一般步骤：
（1）读题、审题（注意已知量的内容）；（2）根据题意画出电路图；（3）在图上标明已知量的符号、数值和未知量的符号；（4）选用欧姆定律公式或变形式进行简单的计算。 注意：书写格式要完整，规范。
1.已知电压、电阻，求电流
一辆汽车的车灯接在12V电源两端，灯丝的电阻是30Ω。求通过灯丝的电流。
解题步骤：（1）画电路图（简图） （2）列出已知条件和所求量 （3）求解I
在如图所示的电路中，调节滑动变阻器 R'，使灯泡正常发光，用电流表测得通过它的电流值是0.6 A。已知该灯泡正常发光时的电阻是20Ω，求灯泡两端的电压。
解：IL=I=0.6 A根据变形公式U=IR得UL=ILRL =0.6 A×20 Ω =12 V
2.已知电流、电阻，求电压
酒精测试仪的工作原理图如图所示，电源电压恒为8V。图中R2为酒精气体传感器，其电阻值随酒精气体浓度的变化而变化。酒精气体浓度为零时，滑动变阻器R1的滑片移至最左端，电流表的示数为0.1A。求此时传感器R2的电阻。
3.已知电流、电压，求电阻
电流表的电阻很小，电压表的电阻很大，实验中为了保护电流表和电压表，通过他们的电流不可以过大，否则电表会烧毁。实验中绝不允许把电流表直接连接到电源两极上，可以把电压表直接接到电源的两极却不会烧毁。试根据欧姆定律解释这是为什么。
4.运用欧姆定律解释现象
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比
有一根电阻丝，如果两端加上６ Ｖ 的电压，通过它的电流为0.5 Ａ，可知它的电阻为_______。如果给它加上１８ Ｖ 的电压，通过它的电流为______，此时它的电阻为______；如果它两端电压为零，通过它的电流为_______，此时它的电阻为_______。
2. 甲、乙分别接入电压比是2∶1的电路中，已知它们的电阻比是2∶3，则通过它们的电流比是　(　　　) A．1∶1　 B．2∶1　 C．4∶3　 D．3∶1
3.如图所示，电源电压保持不变，闭合开关S，滑片P 移至最左端,电压表的示数为3 V，电流表的示数为0.3 A，求定值电阻R 的阻值。
4. 如图是一款摄像机自主启动装置的简化电路图，电源电压恒为12V，RP是红外线探测电阻，R是定值电阻，阻值为8Ω。当R两端的电压达到8V时，摄像机自主启动拍摄。求：（1）电路中的电流。（2）RP的阻值。
答案：（1）电路中的电流为1A；（2）RP的阻值为4Ω。
