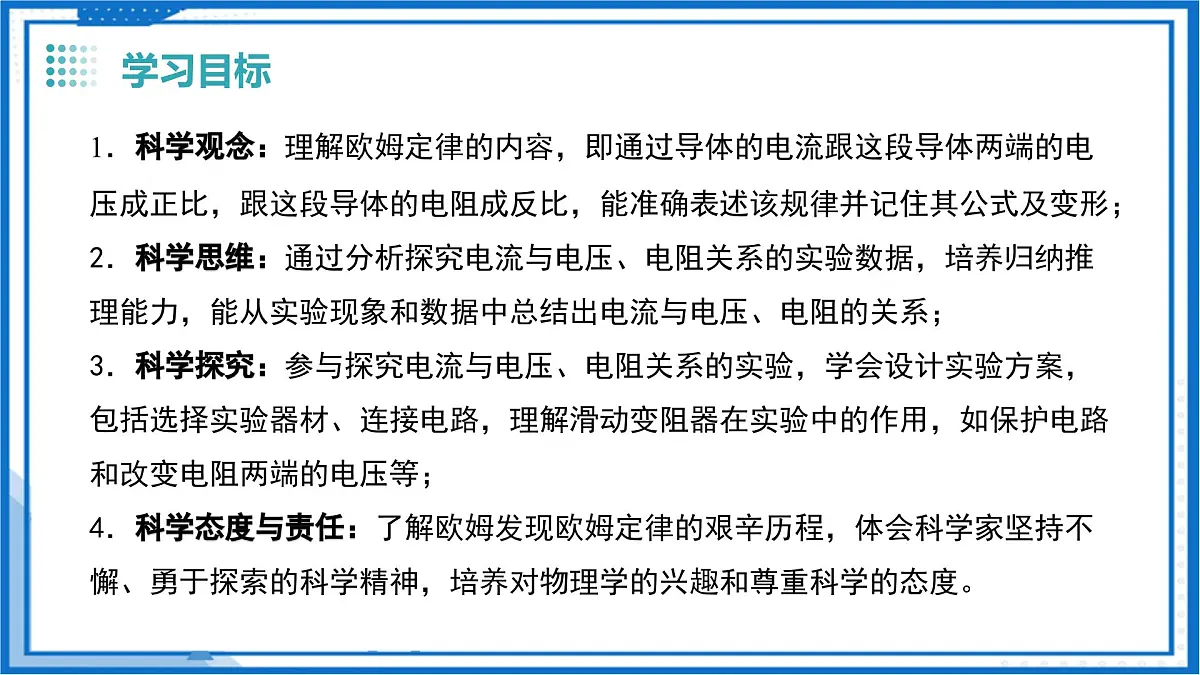

1．科学观念：理解欧姆定律的内容，即通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比，能准确表述该规律并记住其公式及变形；2．科学思维：通过分析探究电流与电压、电阻关系的实验数据，培养归纳推理能力，能从实验现象和数据中总结出电流与电压、电阻的关系；3．科学探究：参与探究电流与电压、电阻关系的实验，学会设计实验方案，包括选择实验器材、连接电路，理解滑动变阻器在实验中的作用，如保护电路和改变电阻两端的电压等；4．科学态度与责任：了解欧姆发现欧姆定律的艰辛历程，体会科学家坚持不懈、勇于探索的科学精神，培养对物理学的兴趣和尊重科学的态度。

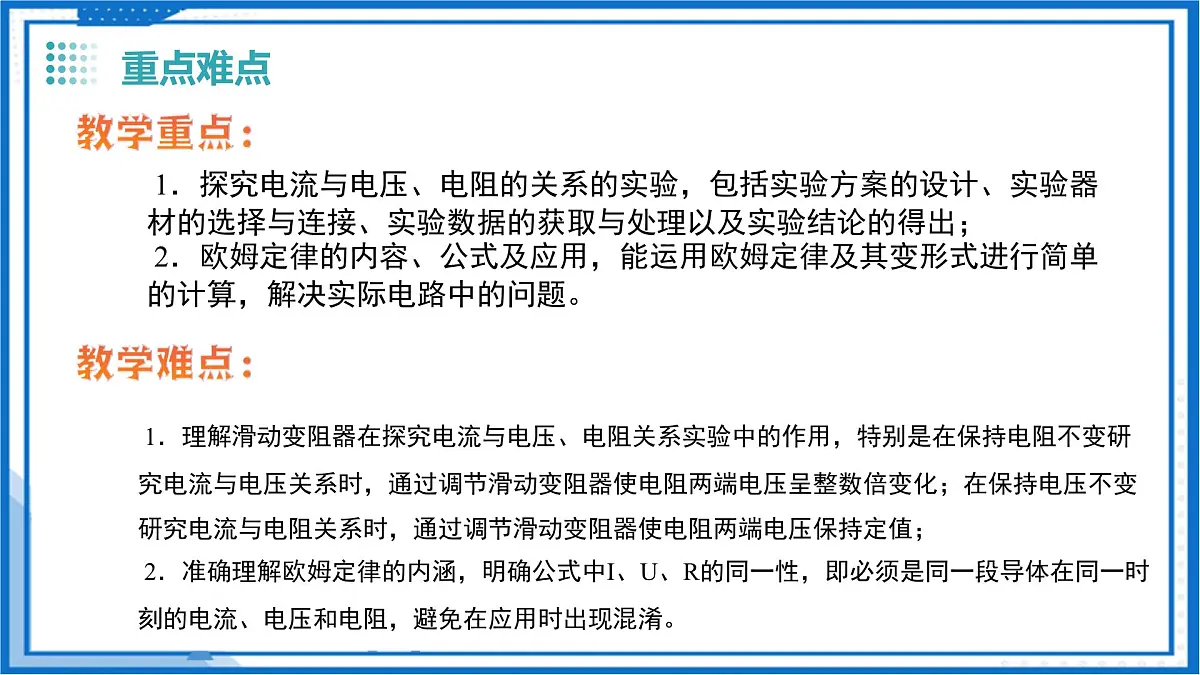

1．探究电流与电压、电阻的关系的实验，包括实验方案的设计、实验器材的选择与连接、实验数据的获取与处理以及实验结论的得出； 2．欧姆定律的内容、公式及应用，能运用欧姆定律及其变形式进行简单的计算，解决实际电路中的问题。
1．理解滑动变阻器在探究电流与电压、电阻关系实验中的作用，特别是在保持电阻不变研究电流与电压关系时，通过调节滑动变阻器使电阻两端电压呈整数倍变化；在保持电压不变研究电流与电阻关系时，通过调节滑动变阻器使电阻两端电压保持定值； 2．准确理解欧姆定律的内涵，明确公式中I、U、R的同一性，即必须是同一段导体在同一时刻的电流、电压和电阻，避免在应用时出现混淆。

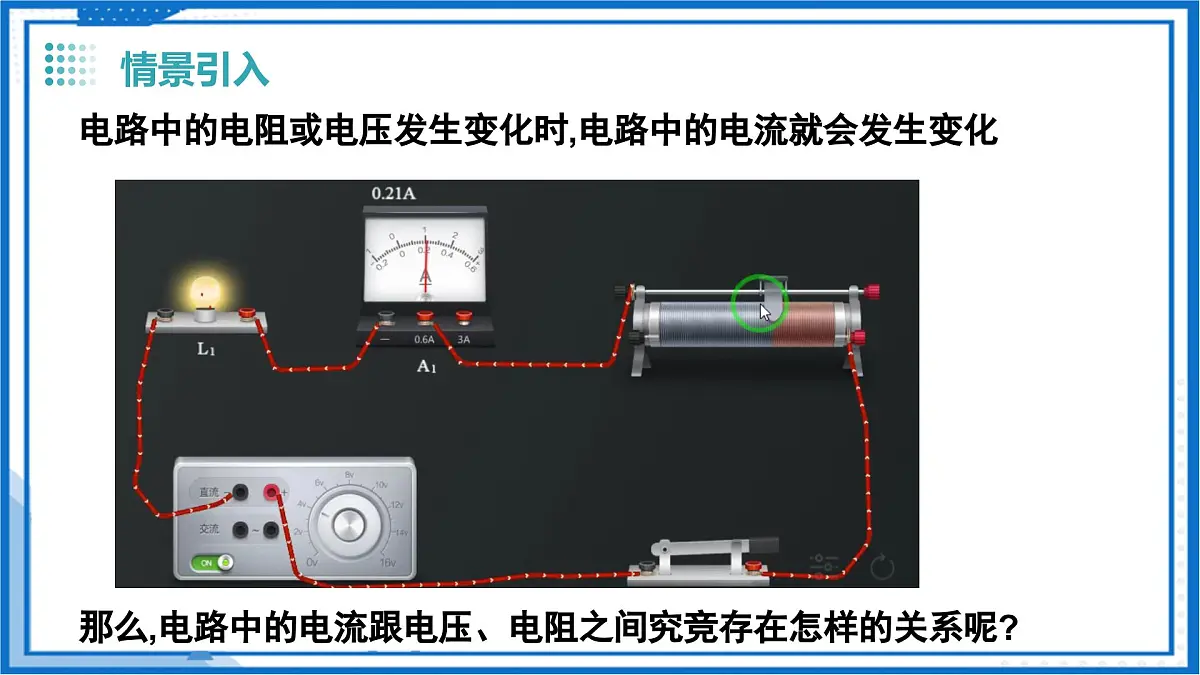

电路中的电阻或电压发生变化时,电路中的电流就会发生变化
那么,电路中的电流跟电压、电阻之间究竞存在怎样的关系呢?

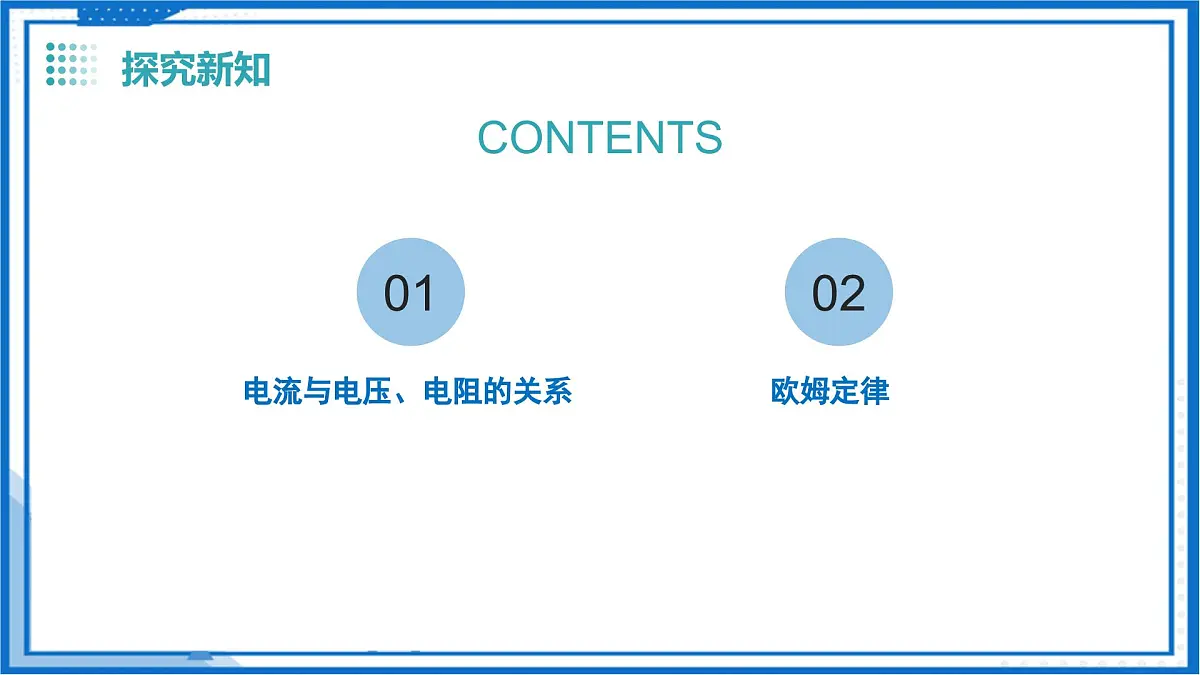

电流与电压、电阻的关系

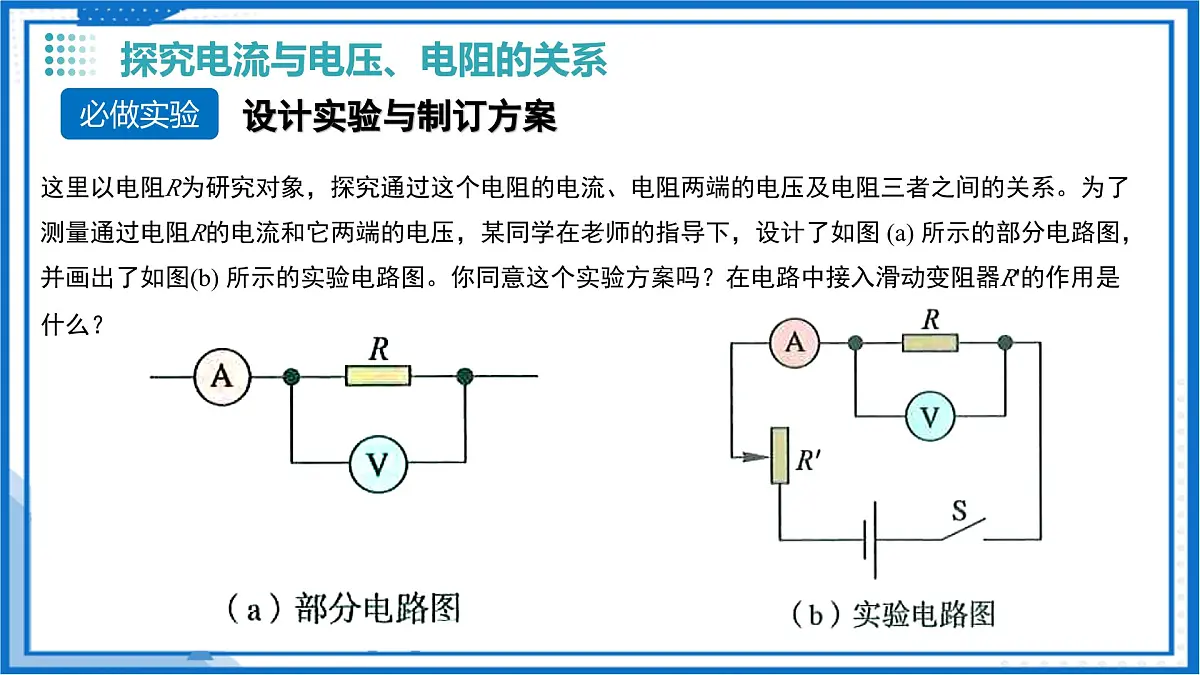

这里以电阻R为研究对象，探究通过这个电阻的电流、电阻两端的电压及电阻三者之间的关系。为了测量通过电阻R的电流和它两端的电压，某同学在老师的指导下，设计了如图 (a) 所示的部分电路图，并画出了如图(b) 所示的实验电路图。你同意这个实验方案吗？在电路中接入滑动变阻器R'的作用是什么？
1. 保持电阻R不变，研究电流I随电压U变化的情况 从图 中选择所需实验器材。取一个定值电阻R，如R=5Ω，按图 (b) 所示的实验电路图连接电路。
闭合开关，调节滑动变阻器R'，使电阻R两端的电压呈整数倍变化（想一想为什么），如使电压 U等于2V、4V、6V等。(当电压成整数倍变化时，若电流也随之成相同的整数倍变化)读出在不同电压下电流表的示数，并填入下表中。
分析上述数据，得出实验结论：保持电阻不变时，电流跟电压成_______________关系。
2. 保持电压U不变，研究电流I随电阻R变化的情况 实验时，依次把 5Ω、10 Ω和 20Ω 的电阻接入电路，调节滑动变阻器 R'，使电阻R两端的电压保持某一定值（如 6V），测出接入不同电阻时的电流值，并填入表中。
实验中，你是怎样保持电阻R两端的电压不变的？
通过调节滑动变阻器R′的滑片，改变其接入电路的电阻大小，从而改变电路中的总电阻，以此来控制电阻R两端的电压保持某一定值
1）保持电阻不变时，电流跟电压成正比
2）保持电阻两端电压不变时，电流跟电阻成反比关系
利用表格数据通过描点，用图像表示为：
1）电阻一定时，图线为一条直线，电流与电压成正比，如图
2）电压一定时，图线为一条反比例曲线，电流与电阻成反比，      如图
1）连接电路时，开关断开，滑动变阻器滑片滑至接入电路阻值最大位置
2）知道电流表、电压表正确使用与读数及利用电压表、电流表判断电路故障
3）滑动变阻器的正确用法
4）多次实验的目的：使实验结论具有普遍性
1）一段导体中的电流，跟这段导体两端的电压成正比关系，跟这段 导体的电阻成反比关系
1）对公式 及变形公式 计算应用
2）U、I、R三个量是对应同一个电阻或同一段电路
3）注意电路问题的分析思路
手电筒内部装有两节新干电池，两端电压为 3V，小灯泡发光时的电阻是 12Ω，求通过小灯泡的电流的大小?
分析：画出电路图，标明已知量（U=3V，R=12Ω）和未知量（I）解答过程：根据欧姆定律 ，代入数据可得答：通过小灯泡的电流是 0.25A。
方法步骤：第一步：画出电路图；第二步：在电路图上标出已知量和待求量；第三步：运用欧姆定律和相应的公式分析求解。
应注意的问题：①公式中物理量应针对同一时刻的同一电路中的同一导体，不同时刻、不同电路、不同导体的物理量不能随意混用。②统一公式中物理量的单位。解题经验：任意知道电流I、电压U、电阻R三个物理量中的两个，就可以求出另一个物理量。
有人说，公式 与公式 在形式上相似，因而电阻R与电压成正比，与电流成反比。这种说法对吗？为什么？
这种说法不对。电阻是导体本身的一种性质，它的大小取决于导体的材料、长度、横截面积以及温度等因素，与导体两端的电压和通过导体的电流无关。公式 只是用于计算电阻大小的一种方法，通过测量导体两端的电压和通过的电流，可以求出导体的电阻，但这并不意味着电阻会随电压或电流的变化而变化。例如，一个定值电阻，无论其两端加多大的电压，通过它的电流是多少，它的电阻值都是固定不变的。
内容：欧姆发现欧姆定律的艰辛：当年实验条件差，没有测量电流的仪器，电源电压不稳定，但欧姆不懈努力，制成精确测量电流的仪器，经多年研究于 1826 年发表成果，后来得到认可，被聘为大学教授并获英国皇家学会奖章。
目的：培养坚持不懈、勇于探索的科学精神。
1．由欧姆定律 变形可得 。下列说法正确的是（　　）A．导体电阻跟它两端的电压成正比B．导体电阻跟通过它的电流成反比C．导体电压跟通过它的电流成正比D．导体电阻等于它两端电压与通过电流的比值
【答案】（1）0.3A；（2）6V；（3）20Ω
2．如图所示的电路中，电阻R1的阻值为12Ω，S闭合后，电流表A1的示数为0.5A，电流表A的示数为0.8A。求：（1）电阻R2中的电流；（2）电源电压；（3）电阻R2的阻值。
3．等值电阻R1、R3组成如图（a）所示的电路，闭合开关S1，电压表V1示数和电流表A1示数的比值为k1；然后取R3与等值电阻R2组成如图（b）所示的电路，闭合开关S2，电压表V2示数和电流表A2示数的比值为k2，k1与k2相等。若已知电源、电压表和电流表完全相同且完好，三个电阻中只有一个电阻存在故障，则下列判断正确的是（　　）A．电阻R1可能短路B．电阻R2一定断路C．电阻R2可能短路D．电阻R3一定断路
【答案】（1）3V；（2）40Ω；（3）0.525A
如图所示电路，电源电压恒为9V，R1=20Ω，R2＝30Ω，电压表量程0～15V，电流表量程0～0.6A，只闭合S1，电压表示数6V。求：（1）R1两端的电压；（2）电阻R3的阻值；（3）再闭合S2，S3，电流表的示数。
