满分100分，考试时间：60分钟
注意事项：
1．答题前填写好自己的姓名、班级、考号等信息
2．请将答案正确填写在答题卡上
3. 测试范围：人教版：第15章~第17章
第I卷（选择题）
一、单选题（共36分）
1．（本题3分）下列所述的情况和装置不属于静电应用的是（ ）
A．印染厂车间内的空气保持适当的湿度B．静电喷漆设备
C．以煤为燃料的热电站使用的静电除尘设备D．静电复印装置
2．（本题3分）三个轻质小球A、B、C，已知A带负电，A和B互相吸引，C和A互相排斥。下列判断中正确的是（ ）
A．B一定带正电，C带负电B．B可能不带电，C带负电
C．B可能带正电，C带正电D．B一定不带电，C带正电
3．（本题3分）毛皮与塑料尺摩擦，由于毛皮的原子核对核外电子的束缚能力较弱，所以（ ）
A．塑料尺得到电子带负电B．塑料尺失去电子带正电
C．毛皮得到电子带正电D．毛皮失去电子带负电
4．（本题3分）下列关于如图的说法中，正确的是（ ）
A．图甲中用丝绸摩擦过的两根玻璃棒靠近时，会相互吸引
B．图乙中自由电子的定向移动方向为电流方向
C．图丙中用带有绝缘柄的金属棒MN把验电器A和B连接起来，验电器B的金属箔不会张开
D．图丁中开关闭合后，两灯均发光。若用导线连接灯两端的接线柱时，则发光，不发光
5．（本题3分）一款智能扫地机器人。当手动闭合触摸按钮开关S1；或对它说“开始打扫”（相当于闭合开关S2）；或设置定时启动（相当于按设定时刻自动闭合开关S3），电动机都能开始工作，扫地机器人进入打扫模式。下列设计电路中符合上述要求的是（ ）
A．B．C．D．

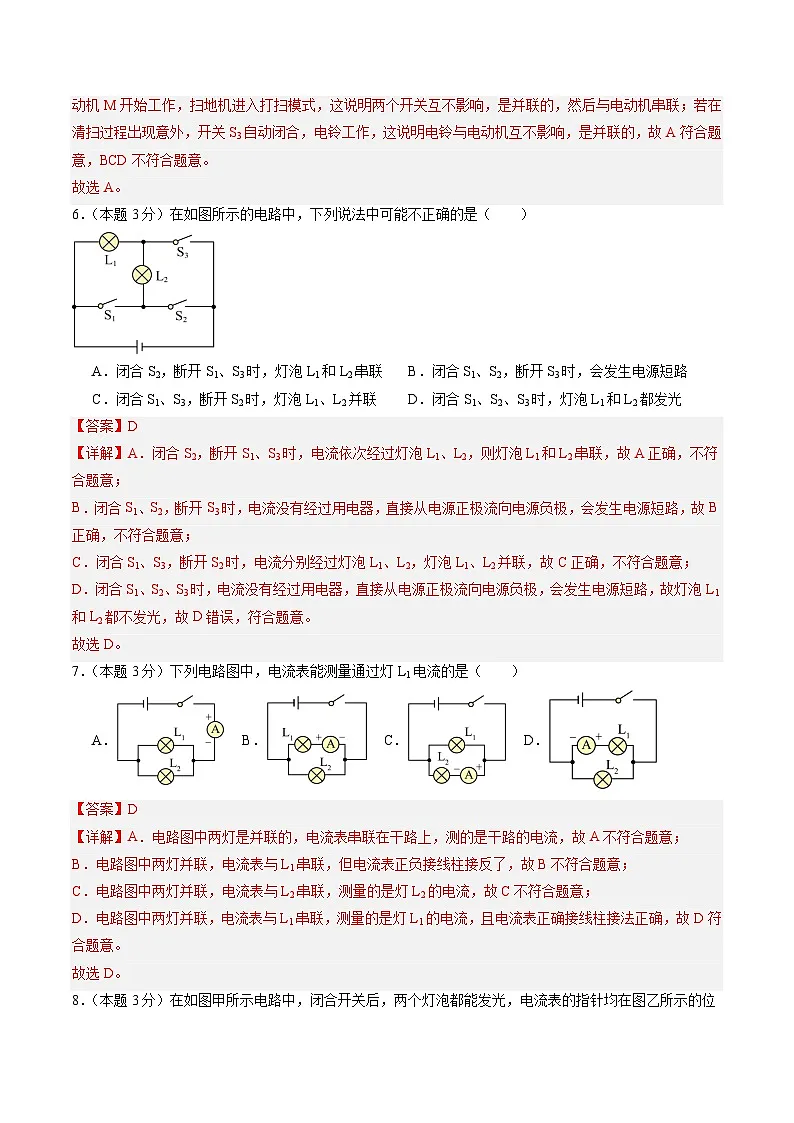

6．（本题3分）在如图所示的电路中，下列说法中可能不正确的是（ ）
A．闭合S2，断开S1、S3时，灯泡L1和L2串联B．闭合S1、S2，断开S3时，会发生电源短路
C．闭合S1、S3，断开S2时，灯泡L1、L2并联D．闭合S1、S2、S3时，灯泡L1和L2都发光
7．（本题3分）下列电路图中，电流表能测量通过灯L1电流的是（ ）
A． B． C． D．
8．（本题3分）在如图甲所示电路中，闭合开关后，两个灯泡都能发光，电流表的指针均在图乙所示的位置，下列说法正确的是（ ）
A．通过干路的电流为1.8AB．通过灯泡L1、L2的电流都是0.3A
C．通过灯泡L1的电流为1.2AD．电流表A1的示数是1.2A
9．（本题3分）如图所示，当S闭合时，电压表测量的是（ ）
A．灯两端的电压B．灯两端的电压
C．灯两端电压与电源电压之和D．电源两端的电压
10．（本题3分）如图所示电路中，闭合开关后，电压表 V1、V2的示数分别为2V和4V，则 R1两端电压及电源电压分别为（ ）
A．2V 6VB．4V 2VC．2V 4VD．4V 6V
11．（本题3分）如图所示是一个自动体重测试仪的工作原理图，有关它的说法正确的是（ ）
A．体重显示表是由电压表改装成的
B．体重越大，体重显示表的示数越大
C．体重测试仪电路由于缺少开关，始终处于通路
D．R2在电路中没有任何作用
12．（本题3分）电梯超载容易引发安全隐患，其超载报警电路简图如图所示。电源电压恒定不变，R0为保护电阻，R为压敏电阻，其阻值大小随电梯内压力增大而减小，电流表的示数超过临界值I0就会自动报警。电梯正常工作，当有人进入电梯后，下列说法正确的是（ ）
A．电流表示数减小
B．电压表示数增大
C．电压表与电流表示数之比变小
D．若想增大该电梯的最大承载量，可适当减小保护电阻R0的阻值
二、多选题（共9分）
13．（本题3分）关于如图所示的电路，下列说法中正确的是 （ ）
A．断开S1、S3，闭合S2，灯L1、L2是串联B．断开S3，闭合S1、S2，灯L1、L2是并联
C．断开S1、S2，闭合S3，电路是通路D．断开S1，闭合S2、S3，电路是短路
14．（本题3分）灯泡和电阻的电流随电压变化规律如图甲所示，灯泡的额定电压为。将灯泡和电阻分别连入图乙、丙所示电路中（电源电压均可调）。下列说法正确的是（ ）
A．图乙中允许的电源电压最大为B．图乙中电源电压为时，电路的电流为
C．图丙中允许的干路电流最大为D．图丙中干路电流为时，电源电压为
15．（本题3分）如图甲所示电路中，电源电压恒定，电流表量程为“”，电压表量程为“”，电阻箱R允许通过的最大电流为1A，小灯泡L的额定电压为6V，图乙是小灯泡L的图像。闭合开关，调节电阻箱接入电路电阻为时，L正常发光。在保证电路安全的情况下，下列分析正确的是（ ）
A．L正常发光时电阻为B．电压表直接测量L两端电压
C．电源电压为D．R允许接入的最大阻值为
第II卷（非选择题）
三、填空题（共20分）
16．（本题4分）小明用餐巾纸摩擦过的塑料吸管与悬挂着的泡沫小球靠近时， 它们相互排斥， 则该泡沫小球带 电；为节约用电，小明总是随手关掉家中暂时不使用的用电器，每多关掉一个家用电器，家庭电路中干路的电流 （选填“变大”、“变小”或“不变”）。
17．（本题4分）油罐车在行驶过程中，油与罐壁之间极易发生 现象，会有安全隐患，因此需要在油罐车尾部安装“静电带”，如图所示。在静电释放过程中，自由电子会沿“静电带”从大地移动到油罐，以中和油罐上的正电荷，此过程电流的方向是 （填“从大地到油罐”或“从油罐到大地”）。
18．（本题4分）如图甲所示电路，当开关、闭合后，电流表测量的是通过 的电流，若两只电流表的指针偏转都如图乙所示，则通过的电流为 A。
19．（本题4分）刘老师常常骑电动自行车去学校。只要将图中的车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶，车钥匙的实质相当于一个 ；跨上电动自行车后，将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越大，右手把的实质相当于一个 （选填“用电器”或“滑动变阻器”）。
20．（本题4分）如图甲所示，R1为定值电阻，Rp为滑动变阻器，闭合开关，Rp的滑片从一端移动到另一端，得到的电压表与电流表示数的图像图乙所示，则电源电压为为 V。当电流为0.4A时，R1与Rp连入电路的阻值之比为 。
四、作图题（共6分）
21．（本题3分）完善如图所示的电路图，要求两灯L1和L2串联，电压表测L2两端电压。
22．（本题3分）根据实物图，以笔画线代替导线在虚框中画出电路图。
五、实验题（共16分）
23．（本题4分）课余时间同学们开展对“液体的电阻大小与哪些因素有关”的讨论。
猜想一：液体的电阻大小可能与液体的温度有关。
猜想二：液体的电阻大小可能与液体的浓度有关。
猜想三：液体的电阻大小可能与液体的体积有关。
于是他们利用两端接有金属接线柱的玻璃管。
干电池、一个开关、酒精灯、火柴、导线等器材进行实验探究：
(1)如图是同学们连接的实验电路，图中虚线框内还需要添加的仪器是 。为探究猜想一，则接下来该进行的操作是 。若观察到 ，则说明液体的电阻与温度有关；
(2)在探究猜想二时，为了改变盐水的浓度，应向塑料管中添加 （选填“盐”或“清水”）更好一些。
24．（本题5分）在“探究并联电路中的电流特点”实验中，图甲是某小组同学设计的电路图。
(1)图乙是小组同学将电流表接在 （选填“A”、“B”或“C”）处的实验电路。闭合开关前，发现电流表的指针偏转如图丙所示，接下来他应该进行的操作是 ；
(2)正确操作后，小明闭合开关，观察到灯L1发光，灯L2不发光，电流表的示数为零。若电路只存在一处故障，可能是 ___________（选填字母序号）；
A．灯L1断路 B．灯L1短路C．灯L2断路D．灯L2短路
(3)该小组同学换用不同规格的小灯泡进行实验，用电流表多次测A、B、C三处电流，记录实验数据如表。小组设计的记录表格不妥之处为 ；分析实验数据可得：在并联电路中，干路电流与各支路电流的关系是 （用表格中的字母写出关系式）。
25．（本题7分）小明用图﹣1所示的实验装置探究电流与电压、电流与电阻的关系。电源电压为4.5V，定值电阻3个（5Ω、10Ω、15Ω），2个滑动变阻器的规格分别为A“10Ω 1A”和B“20Ω 1A”。
(1)连接电路时，开关应该处于 状态。请用笔画线代替导线将图﹣1中的实物图连接完整，要求：滑片P向右移动时，电压表示数变大。
(2)连接好电路，将滑动变阻器阻值调到最大，闭合开关S，发现电流表无示数，电压表示数始终接近电源电压，电路故障为 （选填“断路”或“短路”）。
(3)小明先用阻值为10Ω的定值电阻探究电流与电压的关系，得到的实验数据如下表所示。
①第5次实验电流表的示数如图﹣2所示，请将示数填入表中。
②分析表中数据可得出：当导体的电阻一定时，通过导体的电流与导体两端的电压成正比。得出此结论的理由是 。
(4)接下来，小明用原电路探究电流与电阻的关系，并根据实验数据绘制了如图﹣3所示的图像。
①他用5Ω的电阻完成实验后，断开开关，将定值电阻由5Ω换成10Ω，调节变阻器，使电压表示数为 V，记录电流表示数。
②根据实验数据分析可知，实验中小明选择的滑动变阻器规格应为 （选填“A”或“B”）。
六、计算题（共13分）
26．（本题6分）如图所示电路，电源电压恒定，的阻值是5Ω。闭合开关时，通过的电流分别为0.2A、0.1A，求：
(1)通过干路的电流；
(2)两端的电压；
(3)的阻值。
27．（本题7分）在如图所示的电路中，电源电压为6伏且保持不变，滑动变阻器R1上标有“20Ω；2A”字样。闭合开关S，通过R2的电流为0.3安。
(1)求电阻R2的阻值。
(2)当变阻器R1连入电路的阻值为5欧时，求电流表A的示数I。
(3)移动滑片P，两电流表示数的比值变为。请计算此时变阻器R1连入电路的阻值。
实验次数
1
2
3
4
IA
0.30
0.22
0.24
0.28
IB
0.22
0.28
0.22
0.30
IC
0.52
0.50
0.46
0.58
实验次数
1
2
3
4
5
电压U/V
1.6
2.0
2.2
2.4
2.8
电流I/A
0.16
0.20
0.22
0.24
