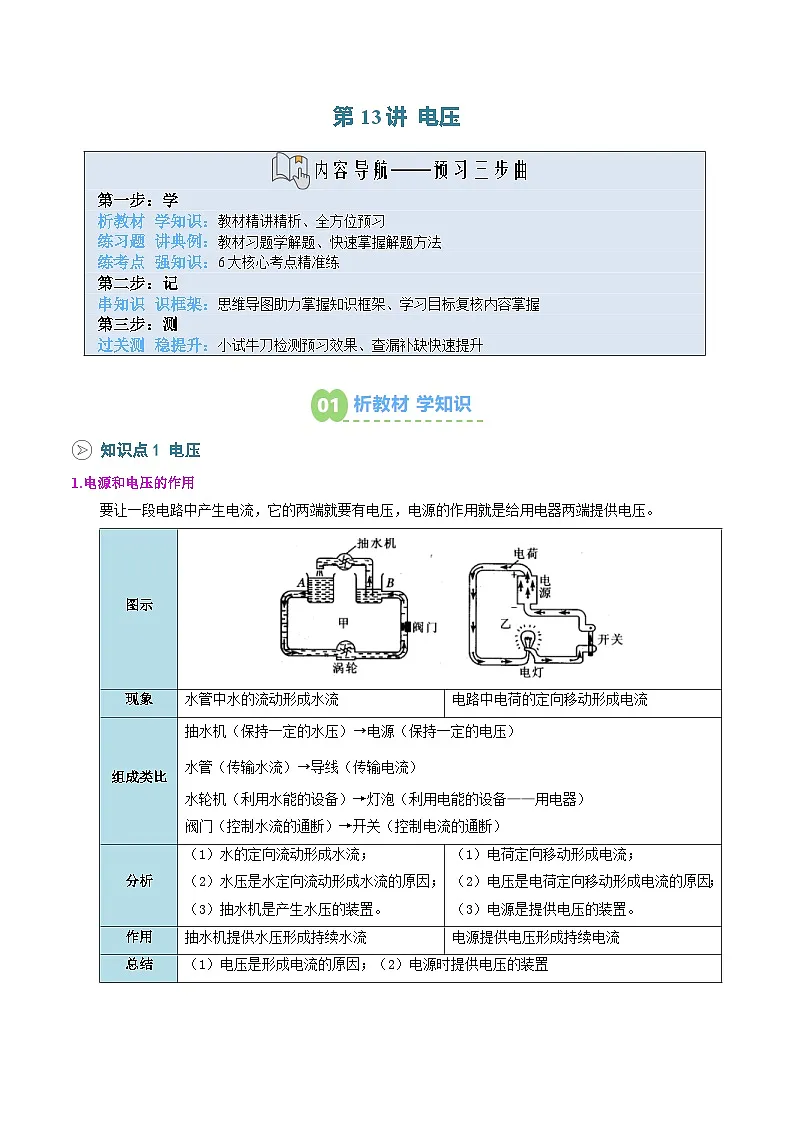

第一步：学
析教材 学知识：教材精讲精析、全方位预习
练习题 讲典例：教材习题学解题、快速掌握解题方法
练考点 强知识：6大核心考点精准练
第二步：记
串知识 识框架：思维导图助力掌握知识框架、学习目标复核内容掌握
第三步：测
过关测 稳提升：小试牛刀检测预习效果、查漏补缺快速提升
知识点1 电压
1.电源和电压的作用
要让一段电路中产生电流，它的两端就要有电压，电源的作用就是给用电器两端提供电压。

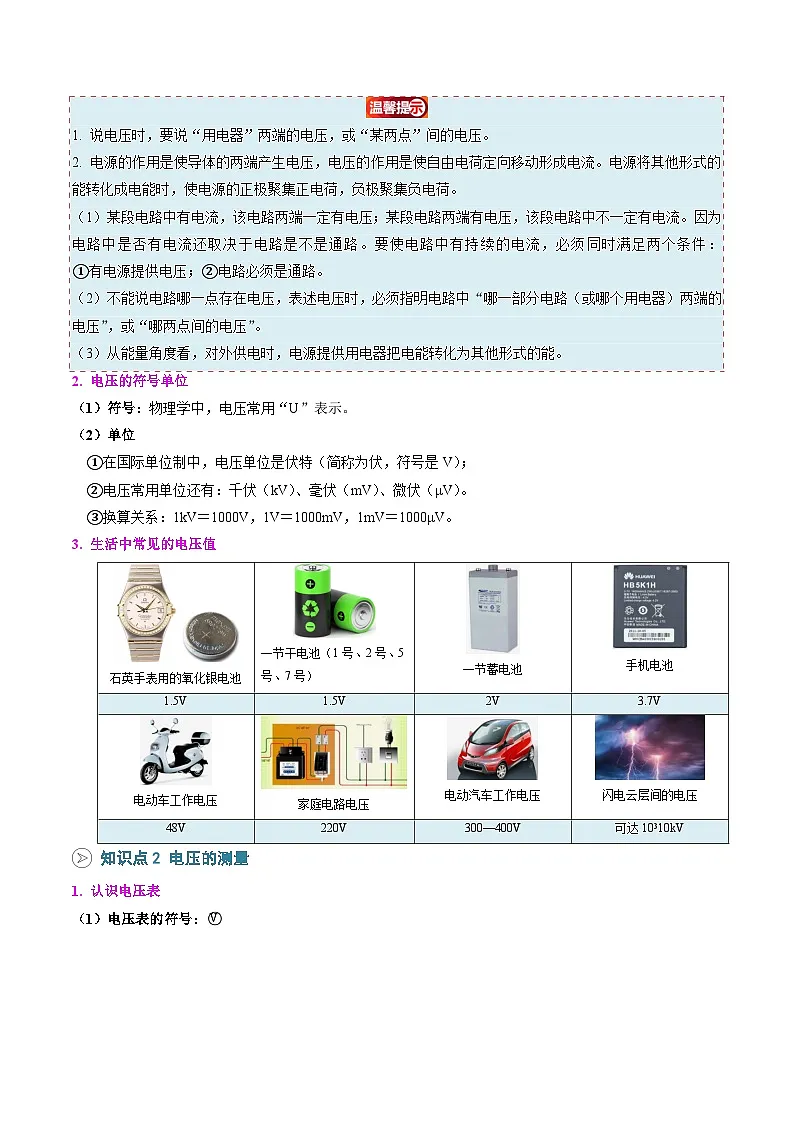

1. 说电压时，要说“用电器”两端的电压，或“某两点”间的电压。
2. 电源的作用是使导体的两端产生电压，电压的作用是使自由电荷定向移动形成电流。电源将其他形式的能转化成电能时，使电源的正极聚集正电荷，负极聚集负电荷。
（1）某段电路中有电流，该电路两端一定有电压；某段电路两端有电压，该段电路中不一定有电流。因为电路中是否有电流还取决于电路是不是通路。要使电路中有持续的电流，必须同时满足两个条件： ①有电源提供电压；②电路必须是通路。
（2）不能说电路哪一点存在电压，表述电压时，必须指明电路中“哪一部分电路（或哪个用电器）两端的电压”，或“哪两点间的电压”。
（3）从能量角度看，对外供电时，电源提供用电器把电能转化为其他形式的能。
2. 电压的符号单位
（1）符号：物理学中，电压常用“U”表示。
（2）单位
①在国际单位制中，电压单位是伏特（简称为伏，符号是V）；
②电压常用单位还有：千伏（kV）、毫伏（mV）、微伏（μV）。
③换算关系：1kV＝1000V，1V＝1000mV，1mV＝1000μV。
3. 生活中常见的电压值
知识点2 电压的测量
1. 认识电压表
（1）电压表的符号： EQ \\ac(○,V)

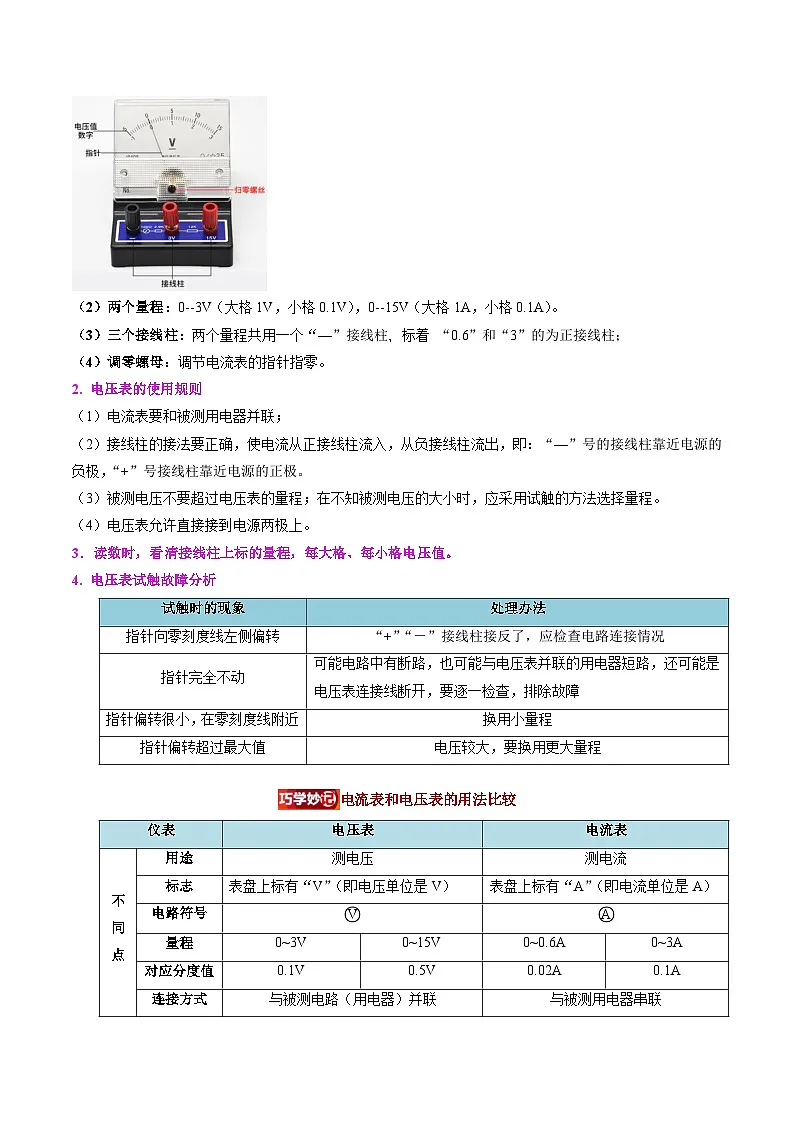

（2）两个量程：0--3V（大格1V，小格0.1V），0--15V（大格1A，小格0.1A）。
（3）三个接线柱：两个量程共用一个“—”接线柱，标着 “0.6”和“3”的为正接线柱；
（4）调零螺母：调节电流表的指针指零。
2. 电压表的使用规则
（1）电流表要和被测用电器并联；
（2）接线柱的接法要正确，使电流从正接线柱流入，从负接线柱流出，即：“—”号的接线柱靠近电源的负极，“+”号接线柱靠近电源的正极。
（3）被测电压不要超过电压表的量程；在不知被测电压的大小时，应采用试触的方法选择量程。
（4）电压表允许直接接到电源两极上。
3．读数时，看清接线柱上标的量程，每大格、每小格电压值。
4. 电压表试触故障分析
电流表和电压表的用法比较
考点1：电压的理解
【典例1】（24-25九年级上·四川德阳·期末）关于电路的知识，下列说法中不正确的是（ ）
A．只要将导体连入电路，电路中就有电流
B．电路中有电流，电路两端就一定有电压
C．在电路中，电源是持续供电的装置
D．用导线把电源、用电器、开关连接起来，就组成了电路
【答案】A
【详解】A．电路中有电源，还需要电路闭合，才会有电流产生，故A错误，符合题意；
B．电压是形成电流的原因，电路中有电流，其两端必有电压，故B正确，不符合题意；
C．在电路中，电源是持续供电的装置，也是提供电压的装置，故C正确，不符合题意；
D．一般的电路是由电源、用电器、开关和导线组成的，用导线把电源、用电器、开关连接起来，就组成了电路，故D正确，不符合题意。
故选A。
【变式1-1】（24-25九年级上·河南新乡·期中）关于电流和电压，下列说法中合理的是（ ）
A．电路中只要有电源，就一定产生电流B．电流是产生电压的原因
C．有电压可能有电流，没电压一定没电流D．只有正电荷的定向移动才能形成电流
【答案】C
【详解】A．电路中必须要有电源，电源为电路提供电压，电压是产生电流的原因，如果电路不是闭合电路，电路中不会有电流通过，故A错误；
B．电压的作用是使电路中自由电荷定向移动形成电流，所以电压是形成电流的原因，故B错误；
C．电压是产生电流的原因，如果电路没有电压，电路中一定不会有电流通过，故C正确；
D．电荷的定向移动才能形成电流，定向移动的电荷可以是正电荷，也可以是负电荷，还可以是正负电荷同时向相反方向定向移动形成电流，故D错误。
故选C。
【变式1-2】（24-25九年级上·山东泰安·期中）电路与水路有许多相似之处，关于电路和水路，下列说法中（ ）
①电源提供电压与水泵维持水压相似②电路中的开关与水路中的水轮机相似
③电路中的电流与水路中的水流相似④灯泡反映电流与水泵反映水流相似
A．只有①③正确B．只有①③④正确C．只有②③正确D．只有①②④正确
【答案】A
【详解】①电源相当于水泵的作用，水泵提供了水压，电源提供了电压，①符合题意；
②电路中的开关与水路中阀门相似，起到了控制作用，②不符合题意；
③电流在电路中流动，相当于水路中的水流，③符合题意；
④灯泡反映电流与水轮机反映水流相似，④不符合题意，故A符合题意，BCD不符合题意。
故选A。
考点2：生活中一些常见的电压
【典例2】（24-25九年级上·广西河池·期末）我国家庭电路的电压是 V；天峨县六排镇大桥两边的路灯是 联。
【答案】 220 并
【详解】[1]常见电压中，我国家庭电压为220V，工业用电电压为380V。
[2]大桥两边的路灯在工作时互不影响，因此是并联的。
【变式2-1】（24-25九年级上·四川泸州·期末）2024年9月29日，渝昆高铁川渝段通车，泸州市民到重庆更加方便快捷。动车组是以高压电为动力，是民用电电压的数百倍。如图所示是铁路上方的接触网，其电压大约为：（ ）
A．36VB．220VC．380VD．25kV
【答案】D
【详解】由用电常识可知，对人体安全的电压是不高于36V，家庭电路的电压是220V，工厂动力设备常用电压是380V，铁路上方接触网的电压约为25kV，故ABC不符合题意，D符合题意。
故选D。
【变式2-2】（24-25九年级上·湖南常德·期末）华为最新款手机Mate70Pr，元件国产化率达到100%，其电池容量大，续航长。该款手机的电池电压最接近（ ）
A．220mVB．3.7VC．380VD．6.3kV
【答案】B
【详解】手机的电池电压为3.7V，工厂动力电压为380V，家庭电路电压为220V，高压线的电压可能为6.3kV。故B符合题意，ACD不符合题意。
故选B。
考点3：电压表的使用和读数
【典例3】（24-25九年级上·河南洛阳·期中）对于图中电压表的测量范围和分度值，下列说法正确的是（ ）
A．测量大小为1.5V的电压时，选用哪个测量范围测量结果都一样
B．接“3”“15”两个接线柱时，测量范围是0~15V，分度值是0.5V
C．两个测量范围和分度值之间都是5倍关系
D．接“—”“3”接线柱时，测量范围是0~3V，分度值是0.1V
【答案】CD
【详解】A．测量大小为1.5V的电压时，选用测量范围为0～3V，分度值更小，准确度会更高，故A错误；
B．“3”、“15”两个接线柱均为“+”接线柱，不能对电压进行测量，故B错误；
CD．接“—”、“3”接线柱时，测量范围为0～3V，分度值是0.1V；接“—”、“15”接线柱时，测量范围为0～15V，分度值是0.5V，两个测量范围和分度值之间都是5倍关系，故CD正确。
故选CD。
【变式3-1】如图所示，是电压表的表盘，其示数是（ ）

A．2.3V B．11.5VC．2.6VD．2.3V或11.5V
【答案】D
【详解】由图可知，没有画出连接的接线柱，不能确定电压表使用的量程。有两种可能：一是连接“﹣、3”接线柱，量程为0～3V，分度值是0.1V，指针所指的位置是2.3V，电压表的示数为2.3V；二是连接“﹣、15”接线柱，量程为0～15V，分度值是0.5V，指针所指的位置是11.5V，电压表的示数为11.5V。可见，图示电压表的示数为2.3V或11.5V。
故选D。
【变式3-2】在一次用0~3V和0~15V两个量程的电压表测电压时，电压表的“-”接线柱已接入电路，在用0~15V 量程试触时，指针位置如图所示，则下一步操作中正确的是（ ）

A．接入电压表的c接线柱在读数
B．接入电压表的b接线柱在读数
C．断开开关，接入电压表的c接线柱，闭合开关读数
D．断开开关，接入电压表的b接线柱，闭合开关读数
【答案】D
【详解】由图得，选用0~15V 量程试触时，指针偏转角度很小，说明电压表选用量程较大，因此接下来应断开开关，接入电压表的b接线柱，将量程改为小量程，闭合开关读数，故ABC不符合题意，D符合题意。
故选D。
考点4：电压表和电流表的辨析
【典例4】（24-25九年级上·广东湛江·期末）如图所示，请在图中的空白圆圈内正确填上对应的电表符号。
【答案】
【详解】电流表相当于导线，电压表相当于断开的开关。如图所示，闭合开关后，L1、L2均能发光，说明L1、L2均有电流经过，则电路中上面的电表为电流表，下面的电表是电压表，如图所示：
【变式4-1】（24-25九年级上·江苏南京·期末）在如图的〇内填上适当的电表符号，保证开关闭合后两个小灯泡都能发光。
【答案】
【详解】由图可知，上面的“〇”与小灯泡并联，所以此“〇”应填入电压表，如果填入电流表，闭合开关后，右边的小灯泡会被短路；为使两灯都能发光，下面的“〇”应填电流表，如果填入电压表，右边的小灯泡不能发光，如图所示：
【变式4-2】（23-24九年级上·江苏镇江·期末）在如图的电表符号空白圆圈内分别填上“A”或者“V”，使开关闭合后两灯均发光。
【答案】
【详解】由图可知，如果两圆圈中同时是电流表，电路会发生短路；如果两圆圈中同时是电压表，则闭合开关后，左侧的灯因串联电压表不能发光；如果上面圆圈中是电压表，下面圆圈中是电流表，则闭合开关后，左侧的灯会被电流表短路；如果上面圆圈中是电流表，下面圆圈中是电压表，则闭合开关后，两灯并联，均能发光，如图所示：
考点5：电压表的电路连接
【典例5】（24-25九年级上·四川广元·期中）请用铅笔代替导线连接电路，使小灯泡L1、L2串联，电压表测量L2两端的电压（小于3V）。
【答案】
【详解】电压表测量L2两端的电压，因此电压表与L2并联，由于L2两端的电压小于3V，电压表应选用量程，完整实物图如下
【变式5-1】（24-25九年级上·重庆綦江·期中）如图所示，在右边方框中画出左边实物图的电路图
【答案】
【详解】根据实物图，电流从电源的正极流出分两条路，一条支路有开关S1、灯泡L1；另一条支路有灯泡L2、电流表，汇合后共经过开关S2回到电源的负极，电压表并联在灯泡L1两端，电路图如下所示：
【变式5-2】（24-25九年级上·河北唐山·期中）根据如图所示的实物图，在虚线框中画出其对应的电路图。（要求连线要横平竖直，尽量使电路图简洁美观）
【答案】
【详解】如图所示，两灯泡并联，电流表测干路电流，开关控制整个电路，电压表与L1并联，如图所示
考点6：电压表的事物连接
【典例6】（24-25九年级上·湖北黄石·阶段练习）请根据电路图，用笔画线代替导线把实物元件连接起来。注意：实物图导线不得交叉。
【答案】
【详解】根据电路图，电路是并联的，开关S在干路上，灯泡L1单独在一条支路上，电流表和灯泡L2在另一条支路上，电压表并联在灯泡L2两端，由于电源是由3节干电池组成，电压表选择大量程，连接的实物如下图所示：
【变式6-1】（23-24九年级上·福建福州·期中）根据图甲所示的电路图，将图乙所示的实物图连接完整。
【答案】
【详解】由图甲电路图可知，两灯串联，开关在灯L1与电源正极之间，电压表测量灯L1两端的电压，从电源正极依次连接开关、灯L1、灯L2、电源负极，最后将电压表并联在灯L1两端，由于电源电压由2节干电池串联而成，电源电压为3V，电压表选0-3V量程，如图所示：
【变式6-2】根据电路图，将电路元件连成实物电路。
【答案】
【详解】分析电路图，两灯串联，电流表可选用小量程串联在电路中，电压表可选用小量程与L2并联，根据电路图连接实物图，如下所示：
知识导图记忆
知识目标复核
1. 通过实例知道电压的存在，知道电压的作用和电源是提供电压的装置。(物理观念）
2. 知道电压的单位及换算关系。记住常用干电池及我国家庭电路的电压值。(物理观念）
3. 认识电压表的外部结构，了解电压表的用途及符号，会正确读数，会正确使用电压表测量电压。(物理观念、科学探究)
一、单选题
1．（24-25九年级上·江苏扬州·期末）下列说法符合实际情况的是（ ）
A．人体的安全电压为36VB．我国家庭电路的电压为38V
C．一节新的干电池的电压为2VD．中学生爬一层楼克服自身重力做的功约1500J
【答案】D
【详解】A．不高于36V的电压对人体是安全的，故A不符合题意；
B．不同国家的家庭电路电压可能不同，我国家庭电路的电压为220V，故B不符合题意；
C．一节新干电池的电压为1.5V，故C不符合题意；
D．中学生的体重约为500N，一层的高度约为3m，爬一层楼克服自身重力做的功约为，故D符合题意。
故选D。
2．（24-25九年级上·山东济南·期末）用铜片和锌片作电极插入柠檬便可以制成一个水果电池。在如圈所示的电路中，下列说法正确的是（ ）
A．铜片相当于电源的正极B．锌片相当于电源的正极
C．柠檬是电路中的用电器D．此时电压表示数为
【答案】A
【详解】AB．电压表有明确的正负接线柱之分，据图可知，铜片与电压表的正接线柱相连，锌片与电压表的负接线柱相连，且电压表的指针正确发生偏转，则说明铜片是电源的正极，锌片是电源的负极，故A正确，B错误；
C．柠檬向外提供电压，说明是电路中的电源，故C错误；
D．图中电压表选择的是小量程，分度值是0.1V，读数为0.6V，故D错误。
故选A。
3．（24-25九年级上·湖南永州·期末）如图所示的电路中，下列描述正确的是（ ）
A．灯泡L1与L2并联B．开关S只能控制灯L2
C．通过灯L1、L2的电流相等D．电压表测灯L2两端的电压
【答案】C
【详解】ABD．分析电路可知，闭合开关S后，灯泡L1与L2首尾相连，L1、L2、开关S串联，开关S能同时控制灯泡L1与L2，电压表与并联，测两端的电压，故ABD错误；
C．灯泡L1与L2串联，根据串联电流规律，通过灯L1、L2的电流相等，故C正确。
故选C。
4．（24-25九年级上·山东泰安·期末）如图所示，电源电压保持不变，闭合开关S，灯泡不亮，电流表没有示数，电压表有示数。则该电路的故障可能是（ ）
A．灯泡L断路B．灯泡L短路C．电阻R断路D．电阻R短路
【答案】A
【详解】A．若灯泡L断路，则电压表相当于串联在电路中，闭合开关，灯泡不亮，电流表没有示数，电压表有示数且接近电源电压。故A符合题意；
B．若灯泡L短路，闭合开关，灯泡不亮，电流表有示数，电压表无示数。故B不符合题意；
C．若电阻R断路，闭合开关，灯泡不亮，电流表无示数，电压表无示数。故C不符合题意；
D．若电阻R短路，闭合开关，灯泡亮，电流表有示数，电压表有示数。故D不符合题意。
故选A。
5．（24-25九年级上·福建泉州·期末）如图的实物图，下列判断正确的是（ ）
A．R1和R2并联B．电流表测量R1的电流
C．电压表测量电源电压D．电压表测量R1的电压
【答案】B
【详解】由图知，闭合开关，电流逐一通过两灯，两灯串联，电流表串联在电路中，则电流表测量电路中的电流，因为串联电路中电流处处相等，所以电流表测量R1的电流，也测量R2的电流；图中电压表并联在R2的两端，则电压表测量R2两端的电压，故B正确，ACD错误。
故选B。
6．（24-25九年级上·广西南宁·期末）与实物电路对应的电路图是（ ）
A． B． C．D．
【答案】B
【详解】由实物图可知，L1与L2串联，电流表串联在电路中，电压表并联在L2两端。
A．图中两灯并联，电流表在干路上，L2单独一条支路，开关串联在L1所在支路，与实物图不相符，故A不符合题意；
B．图中两灯串联，灯L2、开关、电流表、灯L1依次串联在电源正负极上，电压表并联在灯L2两端，与实物图符合，故B符合题意；
C．图中两灯串联，灯L2、开关、电流表、灯L1依次串联在电源正负极上，电压表并联在电流表、灯L1两端，与实物图不相符，故C不符合题意；
D．图中两灯串联，灯L2、开关、电流表、灯L1依次串联在电源正负极上，电压表并联在灯L2、开关、电流表、灯L1两端，与实物图不相符，故D不符合题意。
故选B。
7．（23-24九年级上·湖北恩施·期中）下列电路连接正确的是（ ）
A． B． C． D．
【答案】C
【详解】A．如图，电流表与灯泡并联，闭合开关，电源短路，故A错误；
B．如图，闭合开关，电流表正负接线柱反接，故B错误；
C．如图，电压表与灯泡并联，正负接线柱正确，电路连接正确，故C正确；
D．电压表应与用电器并联，如图，电压表串联在了电路中，且正负接线柱反接，故D错误。
故选C。
8．（24-25九年级上·湖北武汉·期末）闭合开关S，能用电压表正确测量灯泡L1两端电压的电路是（ ）
A．B．C．D．
【答案】B
【详解】A．图中、串联，闭合开关S后，电压表与并联，测电压，故A不符合题意；
B．图中、并联，闭合开关S后，电压表与并联，测电压，故B符合题意；
C．图中、串联，闭合开关S后，电压表测的是、的总电压，故C不符合题意；
D．图中、串联，闭合开关S后，电压表与并联，测电压，故D不符合题意。
故选B。
二、填空题
9．（23-24九年级上·湖北恩施·期中）根据如图所示，电压表的示数为 V，电流表的示数为 A。
【答案】 2.5 0.5
【详解】[1][2]如图甲，电压表选用小量程，分度值为0.1V，电压表的示数为2.5V；如图乙，电流表选用小量程，分度值为0.02A，电流表的示数为0.5A。
10．（24-25九年级上·福建泉州·期末）如图，电源电压恒定不变，闭合开关后，灯泡均发光。若拧下灯泡L2能观察到灯泡L1的亮度 ；若其中一个灯泡突然熄灭，只有一个电表有示数，且故障只出现在灯泡处，则原因可能是 。
【答案】 不变 L2断路
【详解】[1]由图可知，闭合开关后，两灯泡并联，电流表测通过L2的电流，电压表测电源电压；
因为并联电路中各支路互不影响，所以，若拧下灯泡L2，能观察到灯泡L1的亮度将不变。
[2]并联电路中，如果一个灯泡短路，则会造成电源短路，两灯都不发光；如果一个灯泡断路，则其他灯泡不受影响，故根据“一个灯泡突然熄灭”可知，电路中有断路故障；因故障只出现在灯泡处，所以若只有一个电表有示数，由于电压表始终测量电源电压，则电压表始终有示数，所以此时电流表没有示数，说明L2断路。
11．（24-25九年级上·陕西榆林·期末）如图所示是某款会发光和唱歌的儿童玩具，它由两节5号干电池供电，一节新干电池能够提供的电压为 V。使用一段时间后，内部LED灯损坏不发光，但玩具依旧可以唱歌，说明LED灯和喇叭是 （选填“串联”或“并联”）的。
【答案】 1.5 并联
【详解】[1]常见电压中，一节新干电池能够提供的电压为1.5V。
[2]由题意知，LED灯和喇叭工作时互不影响，它们之间是并联的。
12．（24-25九年级上·安徽合肥·期末）在用电压表测某电阻两端的电压时，若选用0~3V量程，测得的电压值为1.2V；若选用0~15V 量程，测得的电压值为1V，那么该电阻两端的电压应记为 V。
【答案】1.2
【详解】电压表读数时，应优先选择小量程（如0~3V）的测量结果，因为小量程的分度值更小（通常为0.1V），读数更精确。若使用大量程（如0~15V），分度值较大（通常为0.5V），估读时误差更大。本题中，0~3V量程测得的1.2V更准确，而0~15V量程的1V可能因分度值限制导致精度不足，故正确答案为1.2V。
13．（24-25九年级上·安徽合肥·期末）如图所示，电源电压为4.5V且保持不变，闭合开关S后，电压表的示数为2V，则加在灯泡L2两端的电压为 V。
【答案】2
【详解】由电路图可知，两灯泡串联，电压表测L2两端的电压，已知电压表的示数为2V，即L2两端的电压U2＝2V。
三、作图题
14．（24-25九年级上·陕西渭南·期末）(1)在如图甲所示电路的〇里填上适当的电表符号，要求：闭合开关S，各电路元件均能正常工作。
(2)如图乙所示，请根据实物图，在虚线框内画出对应的电路图。
【答案】(1)
(2)
【详解】（1）根据电路图可知，上面的电表与灯L1串联，是电流表；下面的电表与两灯并联，为电压表，如图所示：
（2）由实物图可知，电流从正极流出，经开关S、电流表A2后分成两支：一支经L1，另一支经L2、电流表A1后与通过L1的电流汇合，流回电源负极，故电路图如下：
四、实验题
15．（24-25九年级上·江西赣州·期末）亲爱的同学，请你根据自己掌握的实验操作技能，回答下列问题：
(1)在闭合开关前电流表指针如图甲所示，接下来的操作是 ；选择图示接线柱接入电路中，此时该电流表的分度值是 A；
(2)林红同学把铜片、锌片插入脐橙中，制成一个水果电池。如图乙，用电压表测量该水果电池电压，示数是 V，该水果电池负极是 （选填“锌片”或“铜片”）。
(3)丙图为多用途“演示教学电表”的表盘及接线情况，此时所测的物理量是 ，量程是 ，示数为 。
【答案】(1) 调零 0.02
(2) 0.6 锌片
(3) 电压 0~2.5V 1V
【详解】（1）[1]由图甲可知，闭合开关前电流表指针左偏，所以接下来应对电流表进行调零。
[2]由图可知，电流表选用0~0.6A量程，0.2A分为10格，一格为0.02A，所以分度值为0.02A。
（2）[1][2]由图可知，电压表选用0~3V量程，分度值为0.1V，示数为0.6V；电压表指针正偏，说明电压表正接线柱连接水果电池的正极，负接线柱连接水果电池的负极，因此该水果电池负极是锌片。
（3）[1][2][3]由图丙可知，电表的接在“﹣”和“2.5V”两接线柱上，因此所测的物理量是电压，量程为0~2.5V；刻度盘上分成5大格，所以每大格0.5V，一大格分成了5小格，所以分度值为0.1V，读数为1V。图示
现象
水管中水的流动形成水流
电路中电荷的定向移动形成电流
组成类比
抽水机（保持一定的水压）→电源（保持一定的电压）
水管（传输水流）→导线（传输电流）
水轮机（利用水能的设备）→灯泡（利用电能的设备——用电器）
阀门（控制水流的通断）→开关（控制电流的通断）
分析
（1）水的定向流动形成水流；
（2）水压是水定向流动形成水流的原因；
（3）抽水机是产生水压的装置。
（1）电荷定向移动形成电流；
（2）电压是电荷定向移动形成电流的原因；
（3）电源是提供电压的装置。
作用
抽水机提供水压形成持续水流
电源提供电压形成持续电流
总结
（1）电压是形成电流的原因；（2）电源时提供电压的装置
石英手表用的氧化银电池
一节干电池（1号、2号、5号、7号）
一节蓄电池
手机电池
1.5V
1.5V
2V
3.7V
电动车工作电压
家庭电路电压
电动汽车工作电压
闪电云层间的电压
48V
220V
300—400V
可达10310kV
试触时的现象
处理办法
指针向零刻度线左侧偏转
“+”“－”接线柱接反了，应检查电路连接情况
指针完全不动
可能电路中有断路，也可能与电压表并联的用电器短路，还可能是电压表连接线断开，要逐一检查，排除故障
指针偏转很小，在零刻度线附近
换用小量程
指针偏转超过最大值
电压较大，要换用更大量程
仪表
电压表
电流表
不同点
用途
测电压
测电流
标志
表盘上标有“V”（即电压单位是V）
表盘上标有“A”（即电流单位是A）
电路符号
EQ \\ac(○,V)
EQ \\ac(○,A)
量程
0~3V
0~15V
0~0.6A
0~3A
对应分度值
0.1V
0.5V
0.02A
0.1A
连接方式
与被测电路（用电器）并联
与被测用电器串联
与电源连接
可以直接接在电源两端，此时电压表的示数为电源电压
绝对不允许直接接在电源的两极上，否则会损坏电流表和电源
对电路影响
相对于断路
相对于导线（短路）
相同点
使用前都要调零；
都要使电流从“+”接线柱流入，从“－”接线柱流出；
所测电压（或电流）都不能超过仪表量程，都要等指针稳定后读数；
无法估测电表值时都用试触法判断是否超过量程
教材习题03
在图中，请用笔画线表示导线来连接实物图，使小灯泡能够发光并且电压表能够测出灯泡两端的电压（估计在2～3V之间）。
解题方法
将电源、开关和灯泡依次连接起来，将电压表并联在灯泡两端，灯泡电压估计在2～3V之间，所以电压表使用0~3V量程。
【答案】
教材习题02
在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。试着用电压表测量这个自制电池的电压，其现象如图所示。这个电池的电压是多少？哪个金属片是电池的正极？
解题方法
将电源、开关和灯泡依次连接起来，将电压表并联在灯泡两端，灯泡电压估计在2～3V之间，所以电压表使用0~3V量程。
【答案】0.4V，铜片
教材习题03
下图是一位同学所连接的电路，他要测量小灯泡L2两端的电压。图中有一条导线接错了。
（1）请你找出这根接错的导线，在这根导线上打“×”（表示不要），并用笔重新画一根正确连接的导线，导线不要交叉；
（2）在下面的方框中画出正确接线的电路图。
解题方法
电压表测量小灯泡L2两端的电压，故电压表需要并联在小灯泡L2两端，故电压表正接线柱与灯泡左端的连线错误，电压表应该从小灯泡L2的左端进入。
【答案】
