11.5电压及其测量第1课时　电压、电压表（教学课件）- 初中物理北师大版（2024）九年级全一册

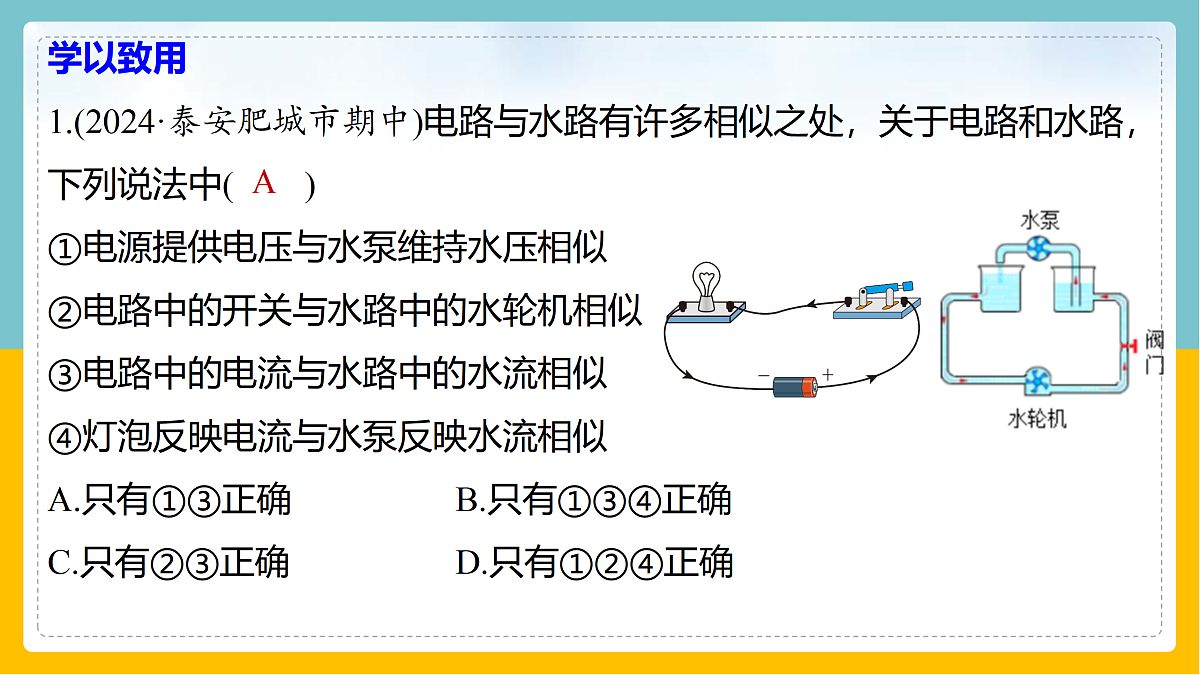

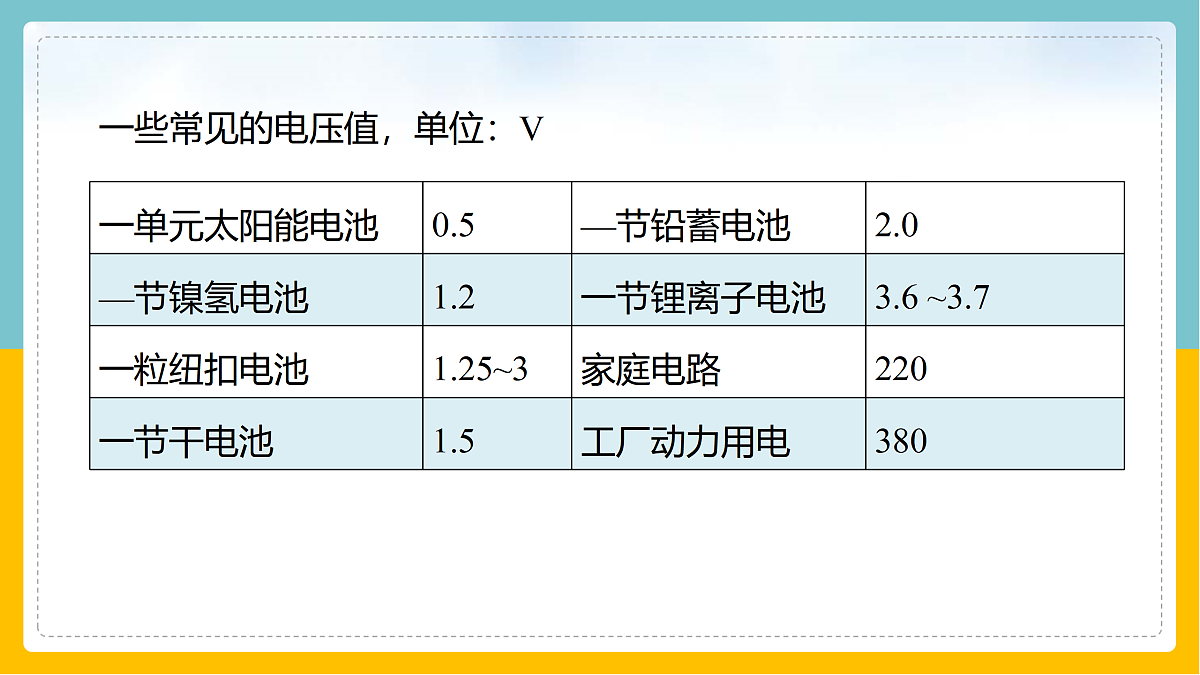

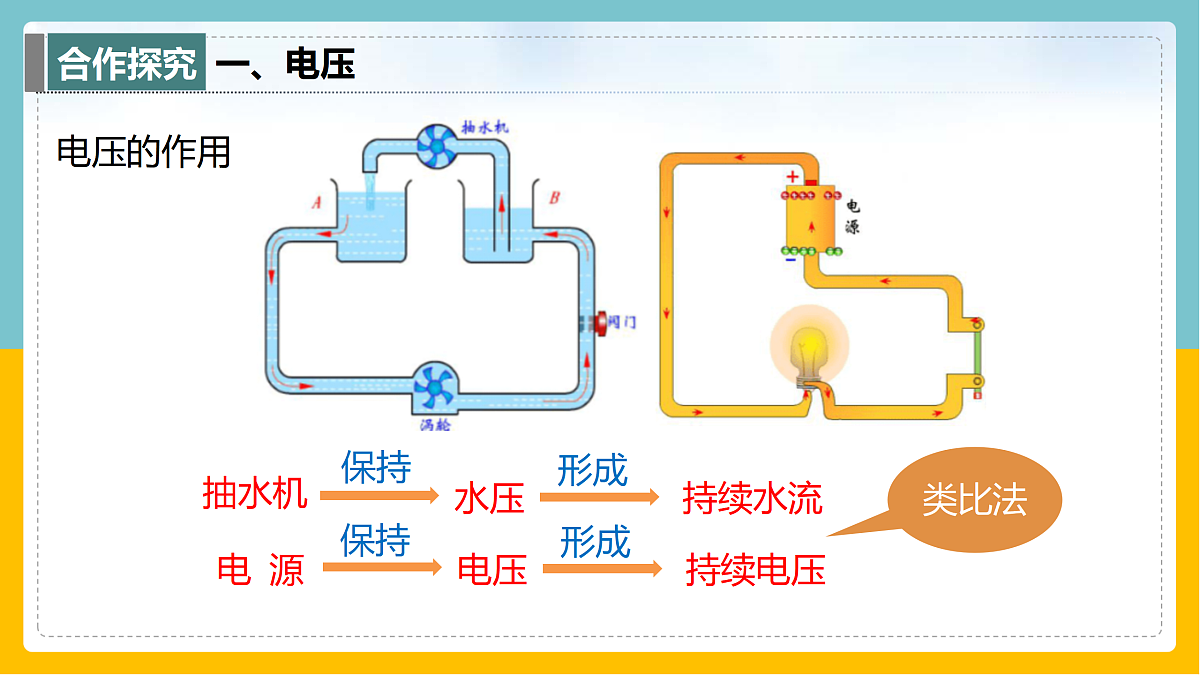

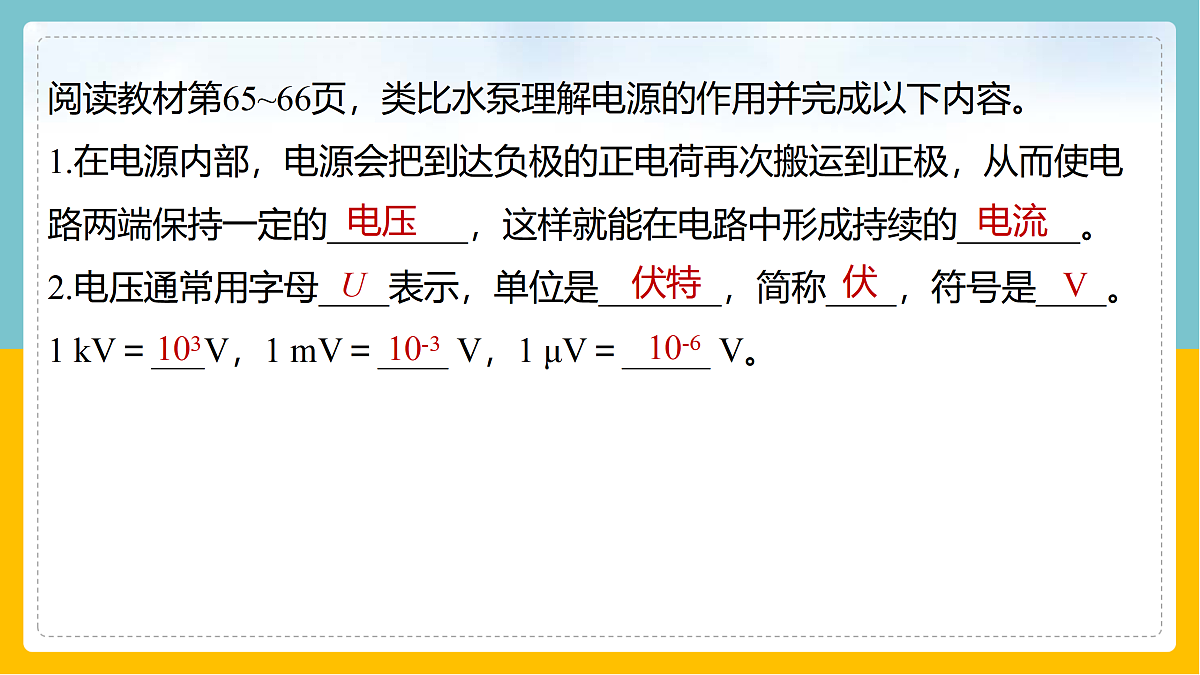

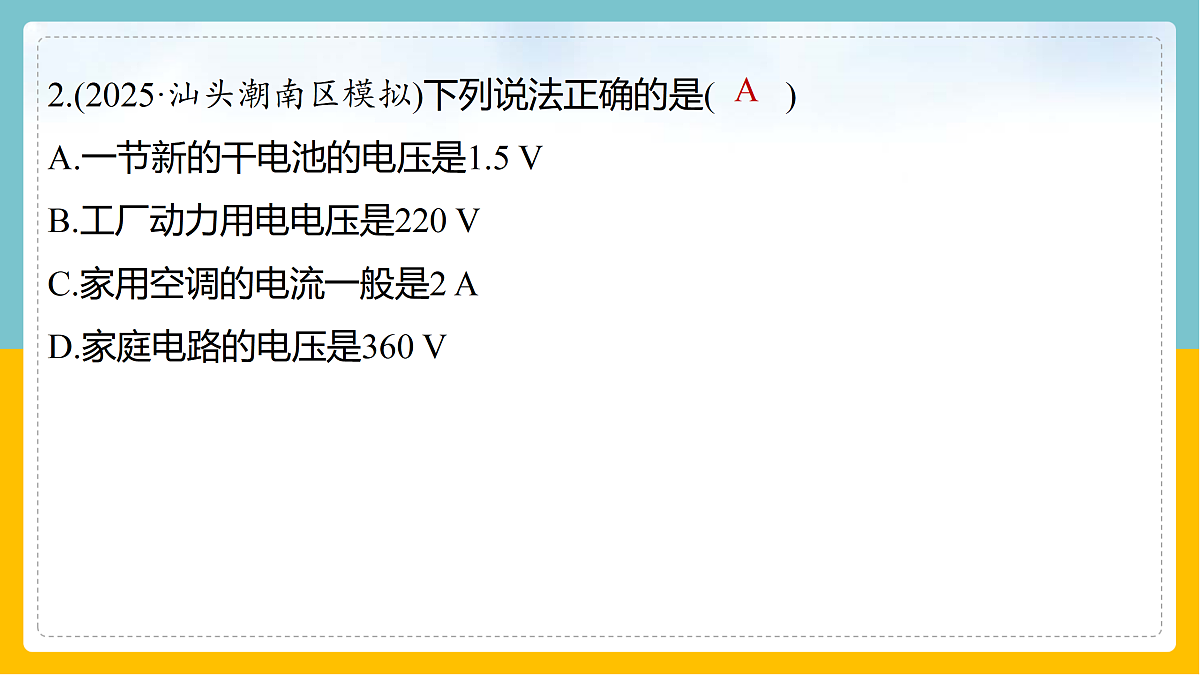

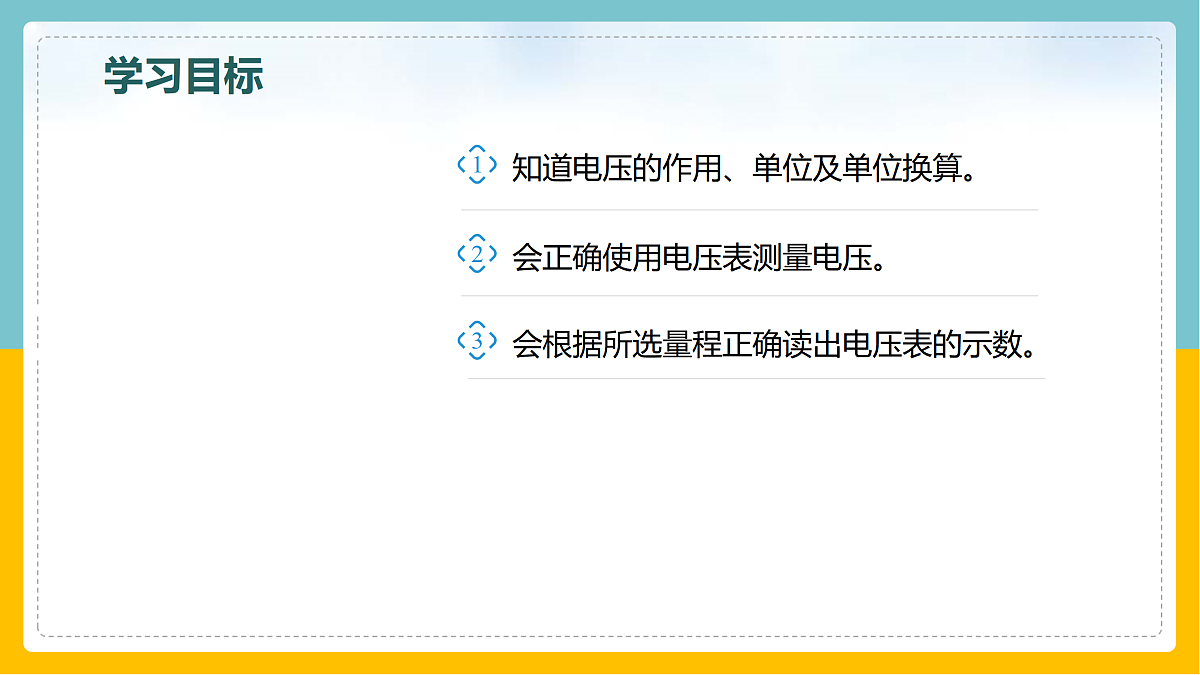

第十一章　第五节　电压及其测量电压、电压表第1课时学习目标水中高压线一、电压电压的作用抽水机保持水压形成持续水流电 源保持电压形成持续电压类比法阅读教材第65~66页，类比水泵理解电源的作用并完成以下内容。1.在电源内部，电源会把到达负极的正电荷再次搬运到正极，从而使电路两端保持一定的________，这样就能在电路中形成持续的_______。2.电压通常用字母____表示，单位是_______，简称____，符号是____。1 kV＝___V，1 mV＝____ V，1 μV＝_____ V。电压电流U伏特伏V103 10-310-6一些常见的电压值，单位：V1.(2024·泰安肥城市期中)电路与水路有许多相似之处，关于电路和水路，下列说法中(　　)①电源提供电压与水泵维持水压相似②电路中的开关与水路中的水轮机相似③电路中的电流与水路中的水流相似④灯泡反映电流与水泵反映水流相似A.只有①③正确 B.只有①③④正确C.只有②③正确 D.只有①②④正确学以致用　A2.(2025·汕头潮南区模拟)下列说法正确的是(　　)A.一节新的干电池的电压是1.5 VB.工厂动力用电电压是220 VC.家用空调的电流一般是2 AD.家庭电路的电压是360 VA3.单位换算：(1)30 V＝　　　　 mV＝　　　 kV； (2)50 mV＝　　　　 kV＝　　　 V； (3)200 kV＝　　　　 V＝　　　　 mV。 3×1040.035×10-50.052×1052×108二、电压表符号测量电压大小的工具电压表指针刻度盘负接线柱正接线柱调零螺母单位量程：0-3V分度值：____ 量程：0-15V分度值：____ 1.初识电压表0.5V0.1V 2.观察电压表，阅读教材第66~67页，了解电压表的使用方法。＋－量程电源并联若串联在被测电路中，电路中几乎没有电流，虽然电压表不会被损坏，但不能测出被测电路两端的电压电压表的“0”刻度在表盘的左侧，如果“＋”“－”接线柱接反了，会使指针反向偏转，造成指针被打弯所测出的电压是电源电压，但电源电压不能超过电压表的量程若待测电压超过了电压表的量程，容易将电压表烧坏3.电压表的读数(1)看清接线柱，明确所使用的电压表的 。(2)认清所使用量程的 。(3)由指针所指的位置(偏转格数)，读出电压表的示数，必要时，要进行估读。思考：如果电压表的量程选择过大，会导致什么现象？答案　电压表指针偏转的角度太小，读数不准确。0-15V读数：4V量程分度值4.选择电压表的量程的方法：(1)估计待测物体电压大小来选择量程。(2)在无法估计待测物体电压大小时用试触法①正确连接好电路②电压表选用____量程，闭合开关马上断开（或用电路一端试触）大5.实验：用电压表测量电压利用一只小灯泡和两节干电池，练习使用电压表测量小灯泡及电源两端的电压。连接电路时要注意电压表的正确接入方法和测量方法。(1)按如图所示电路图连接电路，测量小灯泡两端的电压。当电压表选择0~15 V量程时，电压表示数为　　V；当电压表选择0~3 V量程时，电压表示数为　　　　V。 (2)将接入电路的干电池数目调整为一节，观察小灯泡的亮度变化，选择你认为合适的电压表量程再次进行测量，此时电压表的示数为　　　 V。断开电路，用电压表直接测量一节干电池两端的电压，电压表示数为　　　V。 思考：按如下电路图连接电路，观察开关闭合电路会出现什么现象？(1)灯泡不发光(2)电流表无示数(3)电压表示数接近电源电压1.(2024·邛崃期末)一只电表，闭合开关前指针如图所示，其原因是　　　　　　　；纠正错误后，闭合开关，指针又指到如图所示位置，则此时电表读数为　　V。 学以致用　指针没有调零22.(2024·盐城亭湖区期末)小明制作的水果电池工作时将化学能转化为___能对外供电。用电压表测得该水果电池电压如图所示，其大小为_____V。由图可知，铜片A是该水果电池的　　　(选填“正”或“负”)极。 电1.5正解析　小明制作的水果电池工作时提供电能，是将化学能转化为电能对外供电；用电压表测得该水果电池电压如题图所示，量程是0~3 V，分度值为0.1 V，其大小为1.5 V；由题图可知，铜片A与电压表正接线柱相连，且正向偏转，说明铜片A是该水果电池的正极。3.(2024·泉州期中)如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：两灯串联，电压表测L2两端电压，电压表选用正确的量程。
