11.5电压及其测量第2课时　串、并联电路中电压的关系（教学课件）- 初中物理北师大版（2024）九年级全一册

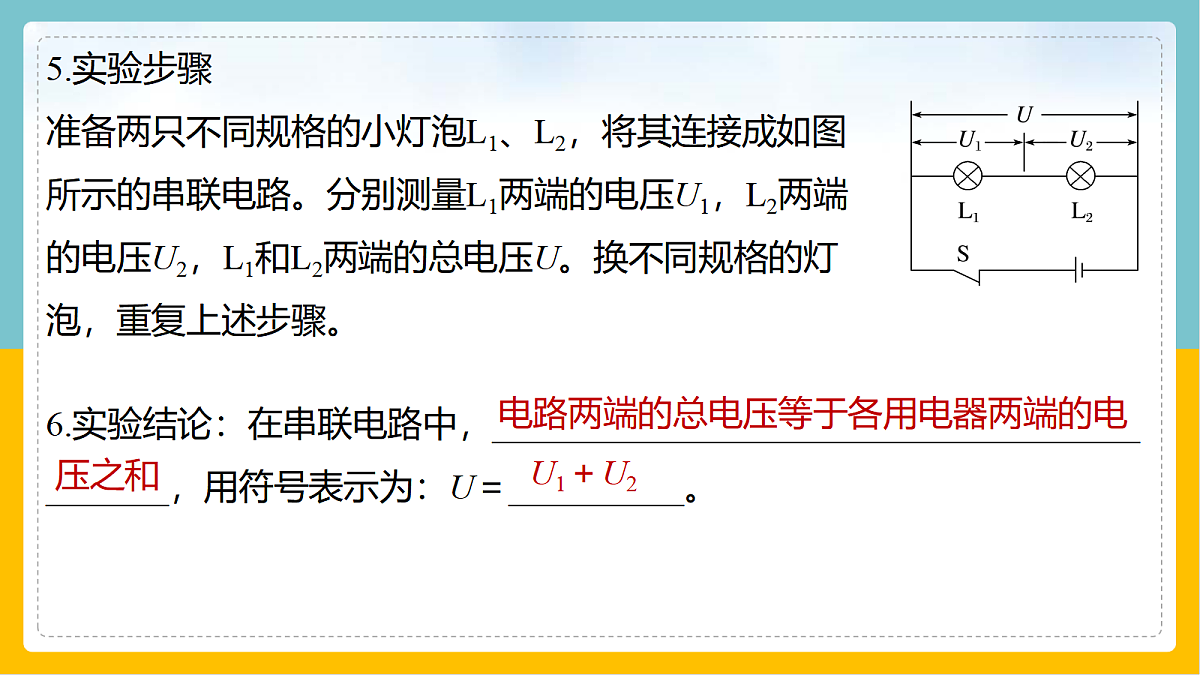

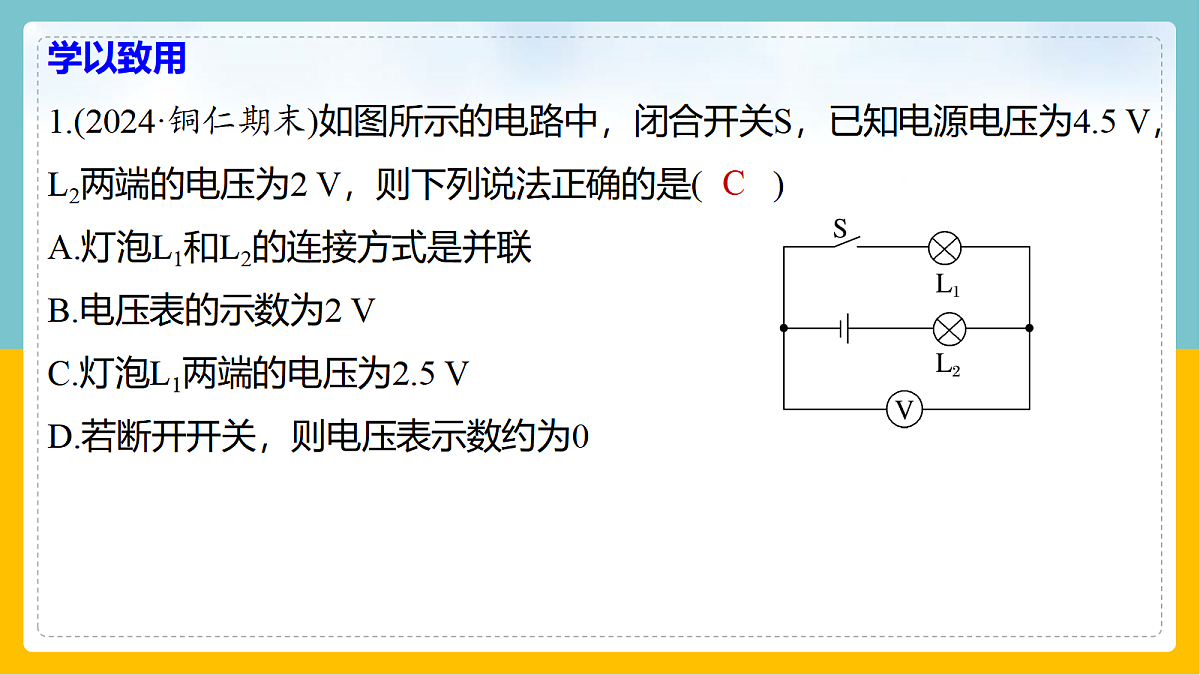

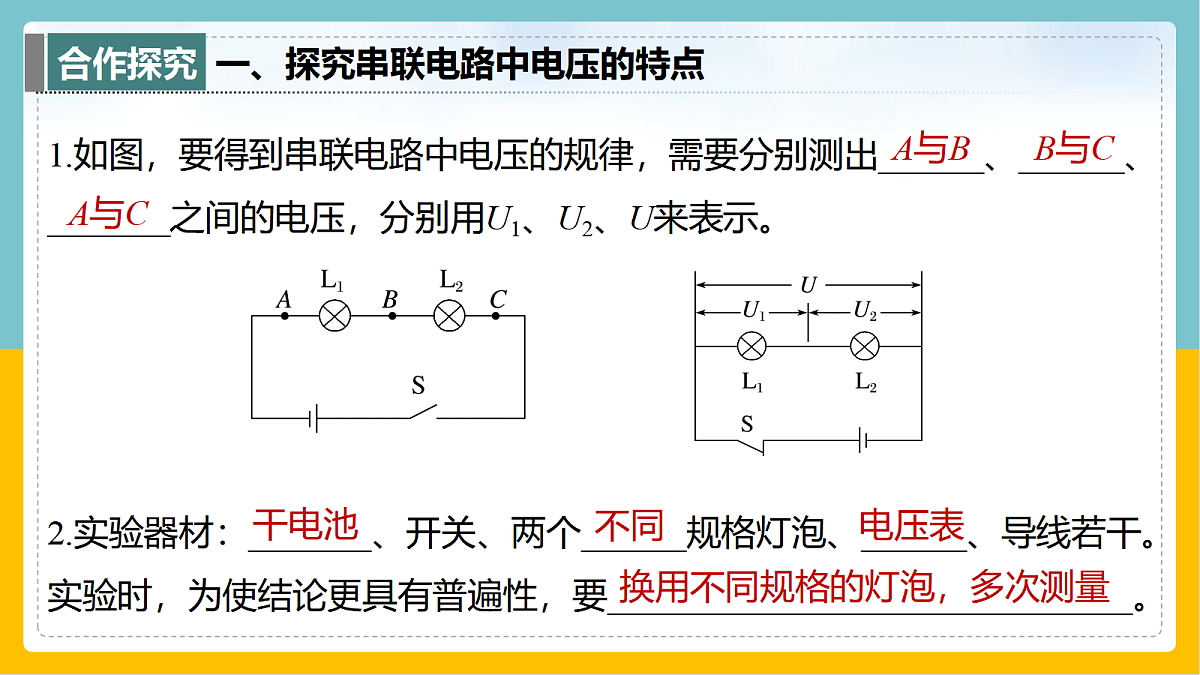

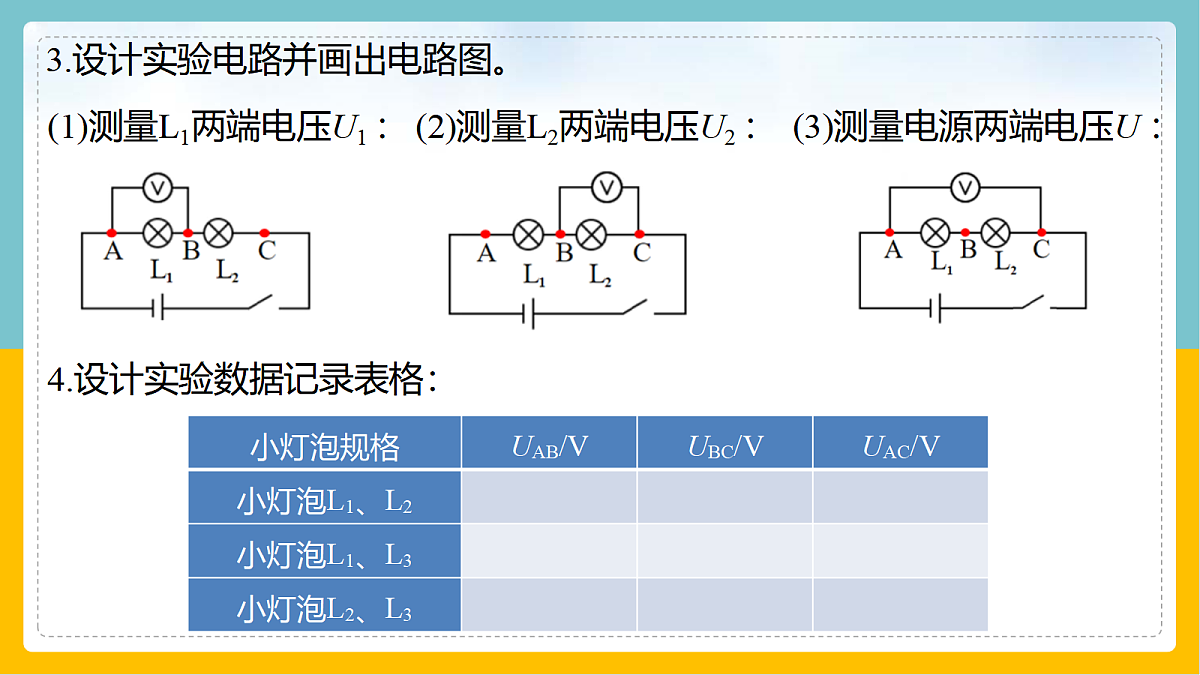

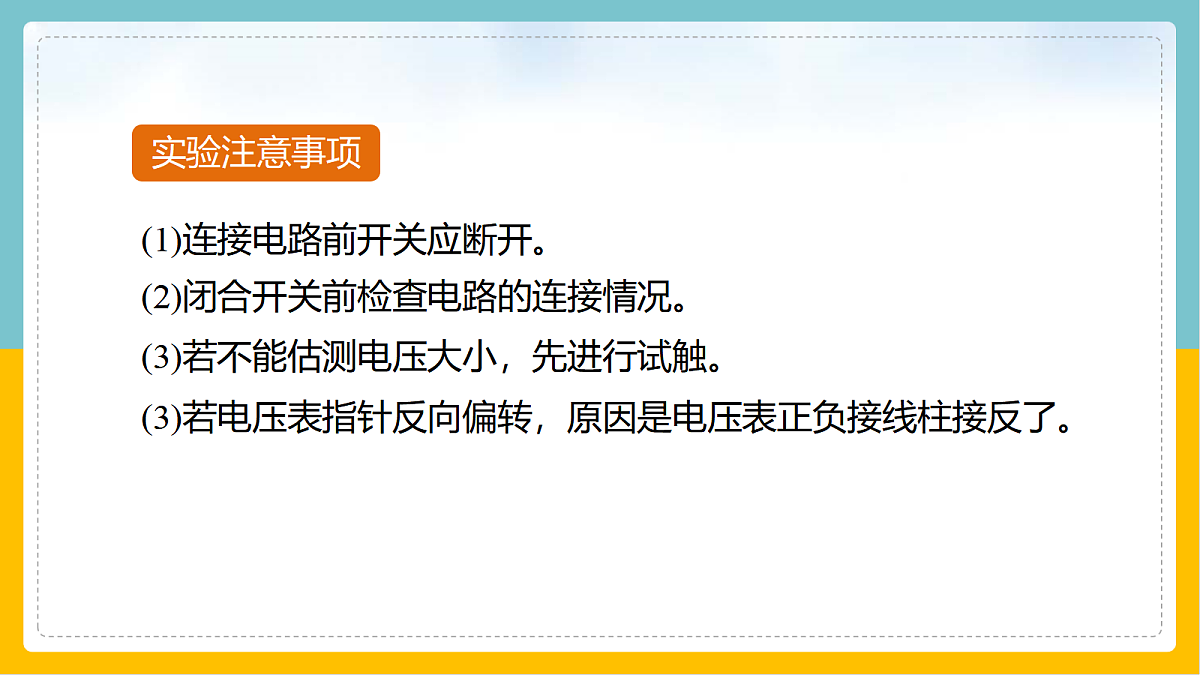

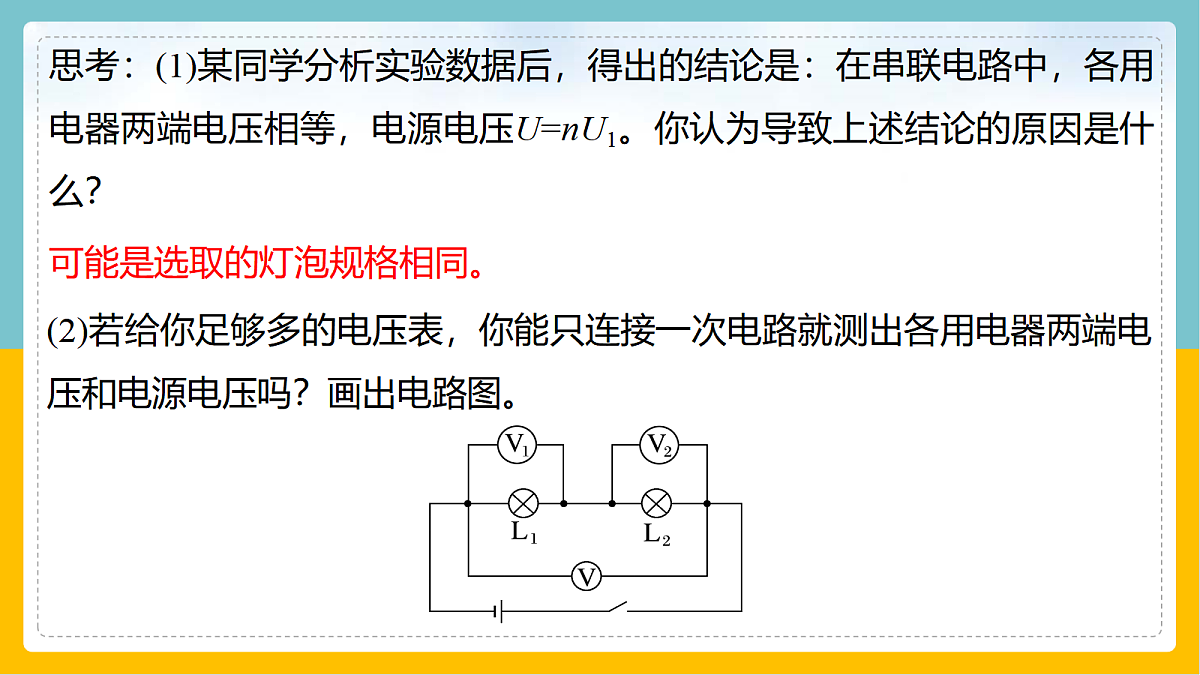

第十一章　第五节　电压及其测量串、并联电路中电压的关系第2课时学习目标1.如图，要得到串联电路中电压的规律，需要分别测出______、______、_______之间的电压，分别用U1、U2、U来表示。2.实验器材：_______、开关、两个______规格灯泡、______、导线若干。实验时，为使结论更具有普遍性，要______________________________。A与BB与CA与C干电池不同电压表换用不同规格的灯泡，多次测量一、探究串联电路中电压的特点3.设计实验电路并画出电路图。(1)测量L1两端电压U1 ：(2)测量L2两端电压U2 ：(3)测量电源两端电压U ：4.设计实验数据记录表格：5.实验步骤准备两只不同规格的小灯泡L1、L2，将其连接成如图所示的串联电路。分别测量L1两端的电压U1，L2两端的电压U2，L1和L2两端的总电压U。换不同规格的灯泡，重复上述步骤。6.实验结论：在串联电路中，____________________________________________，用符号表示为：U＝__________。电路两端的总电压等于各用电器两端的电压之和U1＋U2实验注意事项(1)连接电路前开关应断开。(2)闭合开关前检查电路的连接情况。(3)若不能估测电压大小，先进行试触。(3)若电压表指针反向偏转，原因是电压表正负接线柱接反了。思考：(1)某同学分析实验数据后，得出的结论是：在串联电路中，各用电器两端电压相等，电源电压U=nU1。你认为导致上述结论的原因是什么？可能是选取的灯泡规格相同。(2)若给你足够多的电压表，你能只连接一次电路就测出各用电器两端电压和电源电压吗？画出电路图。1.(2024·铜仁期末)如图所示的电路中，闭合开关S，已知电源电压为4.5 V，L2两端的电压为2 V，则下列说法正确的是(　　)A.灯泡L1和L2的连接方式是并联B.电压表的示数为2 VC.灯泡L1两端的电压为2.5 VD.若断开开关，则电压表示数约为0学以致用　C2.如图所示，电源为2节新干电池串联组成的电池组，则电源电压是　V，开关S闭合后电压表的示数为1 V，则灯L1两端的电压为　 V。 321.实验思路：如图，要得到并联电路中电压的规律，需要分别测出_______、_______、______之间的电压，分别用U1、U2、U来表示。2.实验器材：________、开关、两个_____规格灯泡、______、导线若干。A与BC与DE与F干电池不同电压表二、探究并联电路中电压的特点3.设计实验记录表格。4.实验步骤：将小灯泡L1、L2连接成如图所示的并联电路，分别测量L1两端的电压U1，L2两端的电压U2，L1和L2两端的总电压U。换不同规格的灯泡，重复上述步骤。5.实验结论：在并联电路中，________________________________________________，用符号表示为：_______________。各支路两端的电压相等，与电路两端的总电压也相等U＝U1＝U2思考：如果两灯泡通过的电流相等，能否判断两灯泡一定串联？如果两灯泡两端电压相等，能否判断两灯泡一定并联？你能得出什么结论？★若两灯泡通过的电流相等，可能串联，也可能并联。★若两灯泡两端电压相等，可能串联，也可能并联。★若两灯泡通过的电流不相等，则一定是并联。★若两端电压不相等，则一定是串联。串、并联电路中电流和电压的规律总结提升　1.如图所示，某探究小组按照正确的操作要求进行了“探究并联电路的电压规律”实验，实验数据记录如表，你认为以下观点最合理的是(　　)学以致用　A.小衡认为实验数据一定是错误的，将表中 L1或L2的数据改一下即可B.小雨认为要实事求是，根据实验数据得出结论：并联电路各支路两端　　　电压不相等C.小刚认为灯两端电压不同是因为两盏灯规格不同造成的D.小明认为灯两端电压不同是实验误差造成的，建议改变灯泡规格，多次实验D2.小阳同学设计了如图甲所示电路图探究并联电路的电压规律。当开关闭合时，电压表出现了如图乙所示情况，其原因是电压表__________________；正确连接电路后，若测得L1两端电压为2.5 V，则测L2两端电压是　　 V。 正负接线柱接反了2.51.(2024·岳阳湘阴县期中)在探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，其中有问题的是(　　)A.在连接电路过程中，开关要保持断开状态B.在不确定待测电压时，应该先采用大量程试触C.测量时，应该尽量选取相同规格的灯泡进行实验D.电压表应该与待测用电器并联C2.(2024·邯郸魏县期末)如图所示，当闭合开关后，电压表V1、V2的示数分别是1 V和3 V，则小灯泡L1和L2两端的电压分别为(　　)A.1 V　3 VB.3 V　1 VC.1 V　2 VD.2 V　1 VD解析　根据电路图可知，两灯泡串联，电压表V1测量L2两端电压，则L2两端电压为1 V，电压表V2测量电源电压，电源电压为3 V，根据串联电路电压规律可知，灯泡L1两端电压U1＝U－U2＝3 V－1 V＝2 V，故选D。3.(2024·长春期末)如图甲是小致“探究串联电路的电压规律”的实验电路图。(1)连接电路时，开关应　　　，实验时，灯L1和灯L2的规格应________(选填“相同”或“不相同”)； (2)小致在闭合开关前发现电压表如图乙所示，则小致下一步操作应该是　　　　　　　　 　； 断开不相同对电压表进行调零(3)最后小致测得UAB＝1.8 V，UBC＝1.2 V，UAC＝3 V。小致根据数据直接得出结论：串联电路两端的电压　　　串联电路中各部分电路两端电压之和。有同学指出小致得出的结论不够科学，那么小致存在的问题是：　　　　　　　　　　　　　　　　。 等于实验次数太少，结论不具有普遍性
