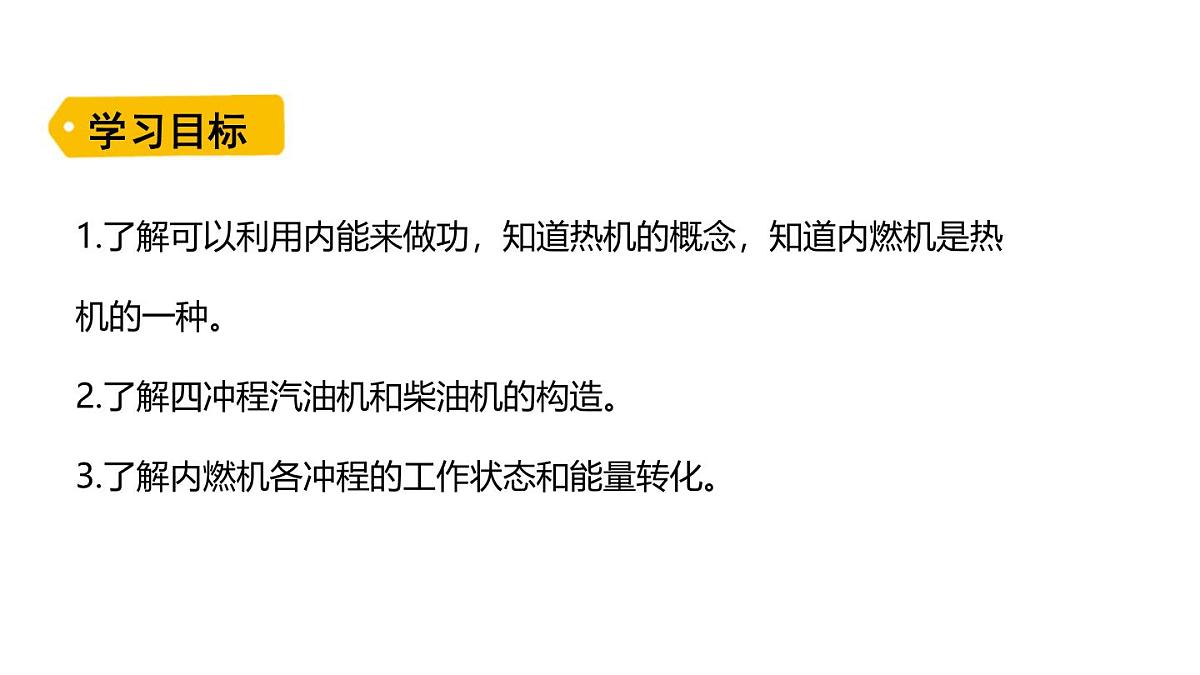

1.了解可以利用内能来做功，知道热机的概念，知道内燃机是热机的一种。2.了解四冲程汽油机和柴油机的构造。3.了解内燃机各冲程的工作状态和能量转化。

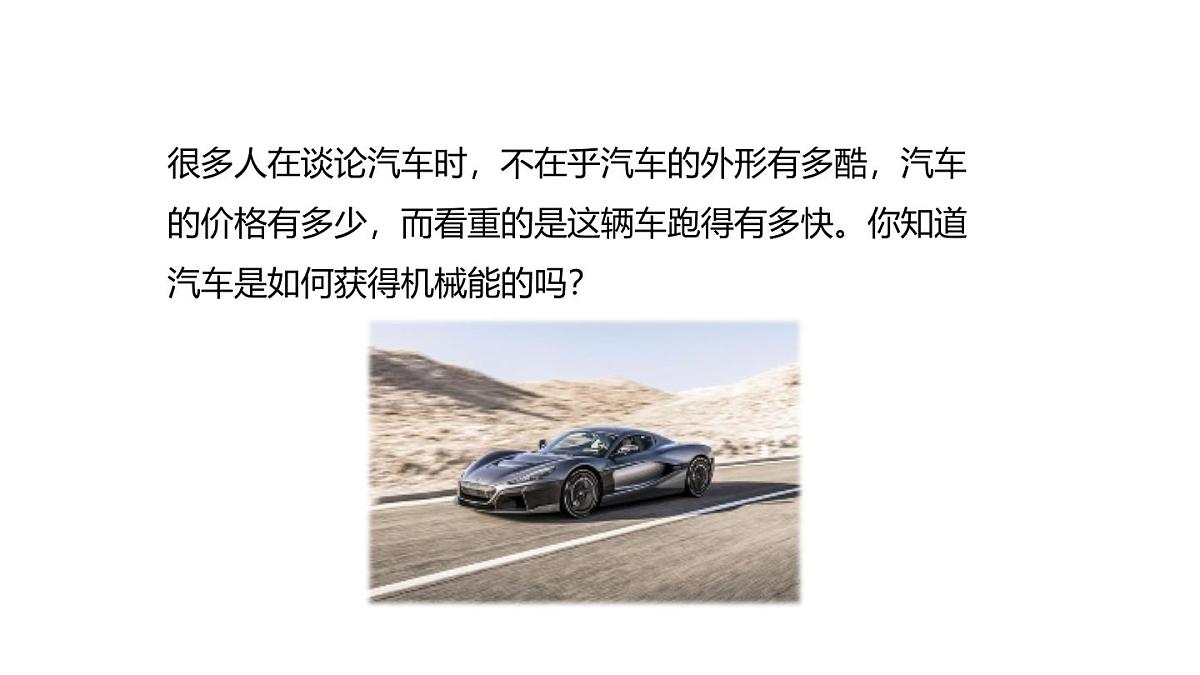

很多人在谈论汽车时，不在乎汽车的外形有多酷，汽车的价格有多少，而看重的是这辆车跑得有多快。你知道汽车是如何获得机械能的吗？

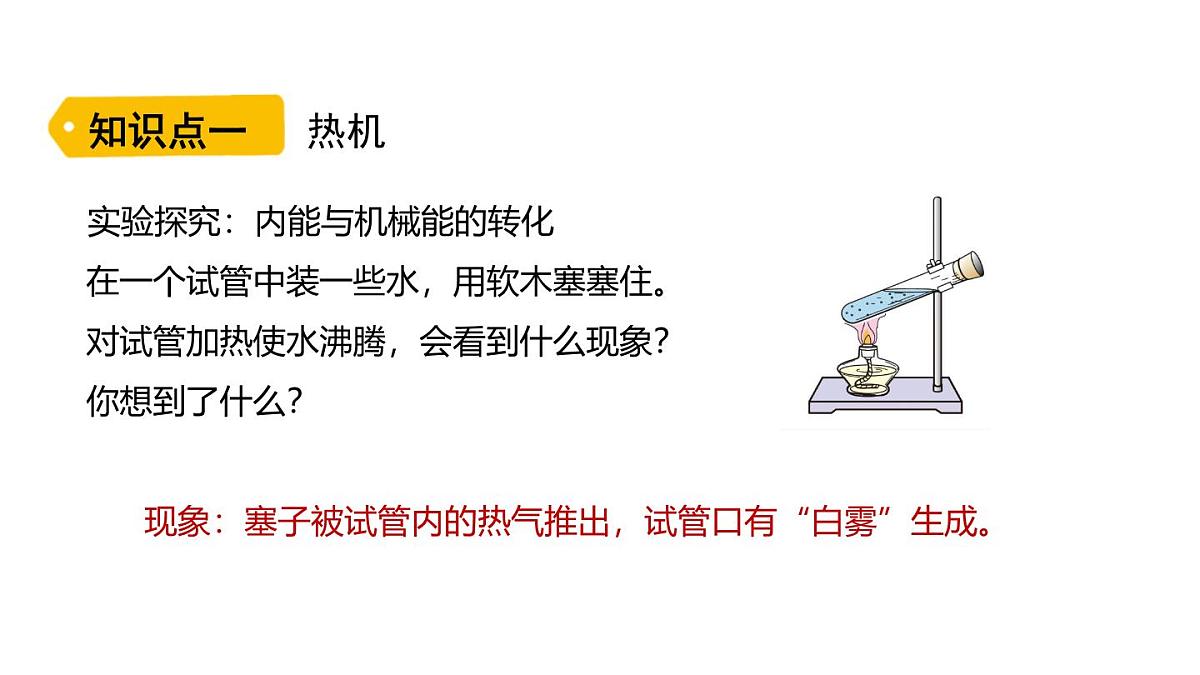

实验探究：内能与机械能的转化
在一个试管中装一些水，用软木塞塞住。对试管加热使水沸腾，会看到什么现象？你想到了什么？
现象：塞子被试管内的热气推出，试管口有“白雾”生成。

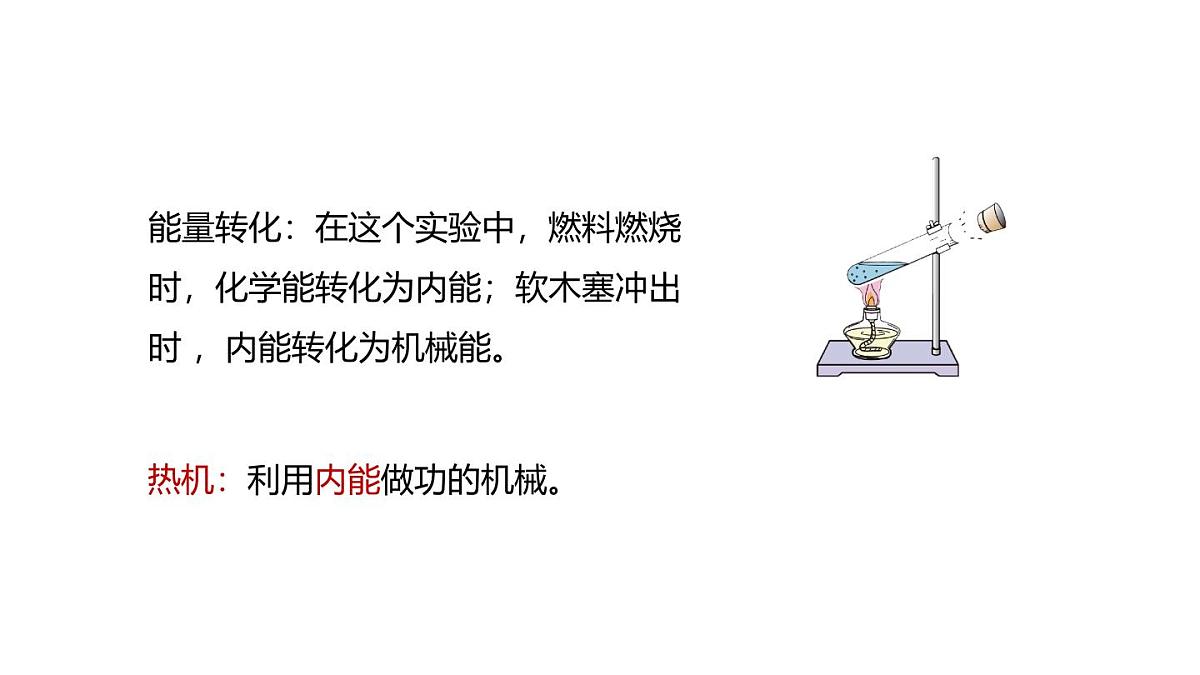

能量转化：在这个实验中，燃料燃烧时，化学能转化为内能；软木塞冲出时 ，内能转化为机械能。
热机：利用内能做功的机械。

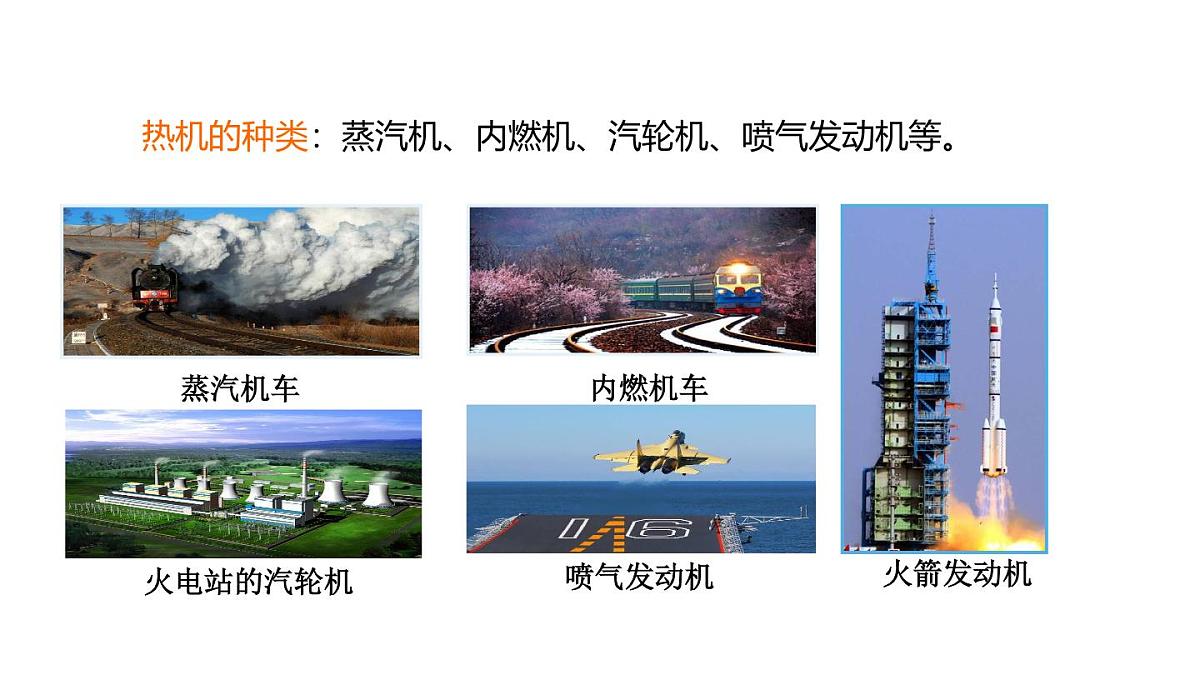

热机的种类：蒸汽机、内燃机、汽轮机、喷气发动机等。

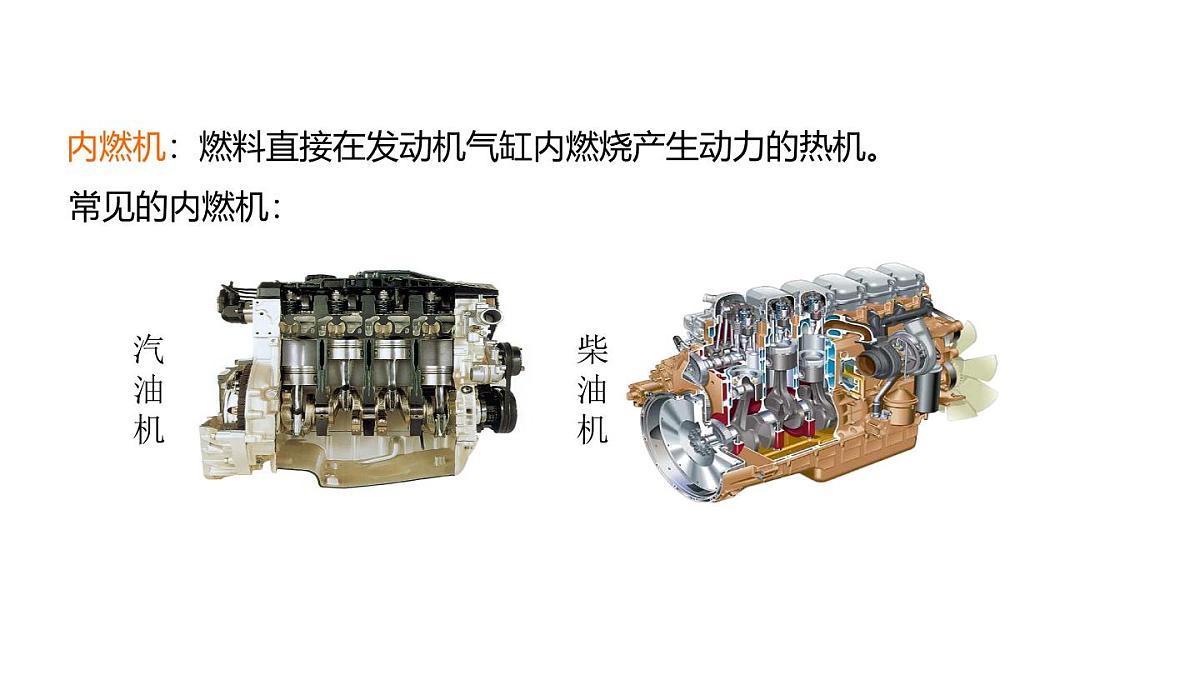

内燃机：燃料直接在发动机气缸内燃烧产生动力的热机。
（1）冲程：活塞在气缸内往复运动时,从气缸的一端运动到另一端的过程,叫做一个冲程。
吸气冲程 压缩冲程 做功冲程 排气冲程
（2）工作循环：多数汽油机是由吸气、压缩、做功、排气四个冲程的不断循环来保证连续工作的。
1. 在四个冲程中，哪些冲程发生能量的转化？
2. 哪个冲程获得动力？
3.一个工作循环由四个冲程组成，每个工作循环活塞往复运动二次，曲轴和飞轮转动二周，对外做一次功。
柴油机的工作过程也分为吸气、压缩、做功、排气四个冲程。
3.汽油机和柴油机的异同点比较
（2）柴油机比较笨重，主要用于载重汽车、拖拉机、火车轮船上。柴油发动机与汽油发动机相比热效率高30%，因而从节约能源、降低燃料成本角度上讲，柴油发动机轿车的推广使用具有重大意义。
（1）汽油机转速高，结构简单，质量轻，造价低廉，运转平稳，使用维修方便。汽油机在汽车上，特别是小型汽车上大量使用，至今不衰。
4.汽油机和柴油机的优缺点
1. 如图所示是演示点火爆炸的实验装置，按动电火花发生器的按钮，点燃盒内酒精，盒盖被打出去。内燃机的哪个冲程与这一现象的能量转化相同（ ）A.吸气冲程 B.压缩冲程 C.做功冲程 D.排气冲程
点燃酒精，盒盖被打出去，对外做功。
2.如图所示，汽油机处于工作过程中的某个冲程，对此冲程下列叙述正确的是 (　　)A.压缩冲程,机械能转化为内能B.压缩冲程,内能转化为机械能C.做功冲程,机械能转化为内能D.做功冲程,内能转化为机械能
进气门和出气门关闭，活塞向上运动，为压缩冲程
