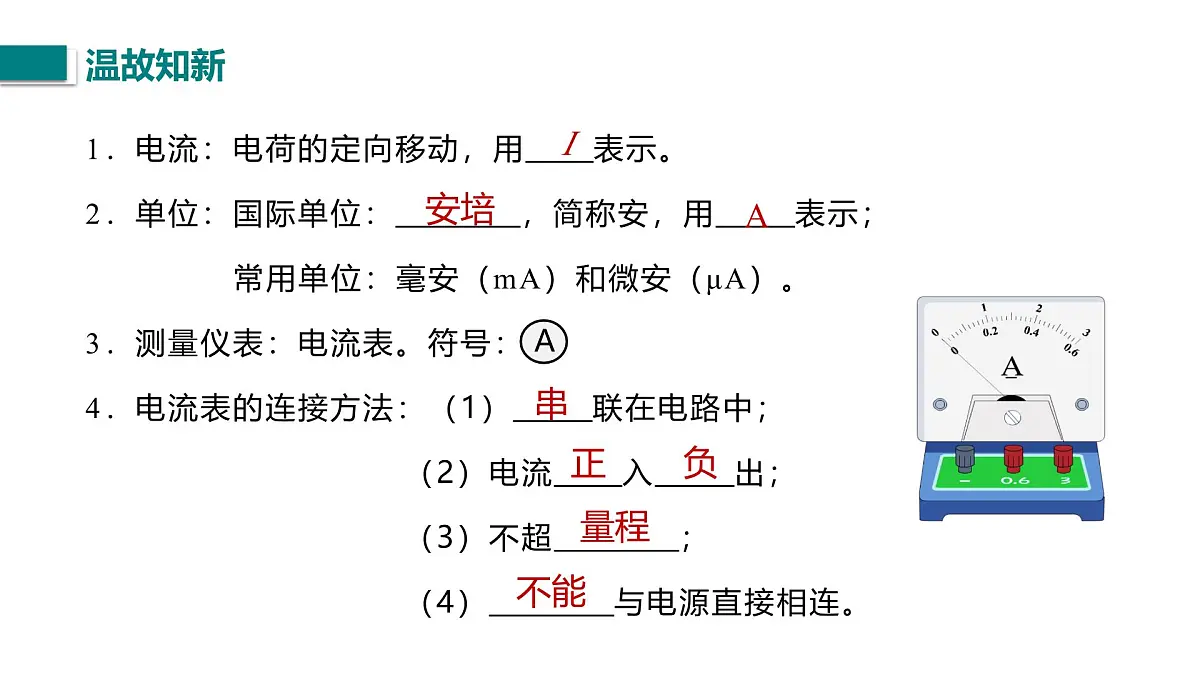

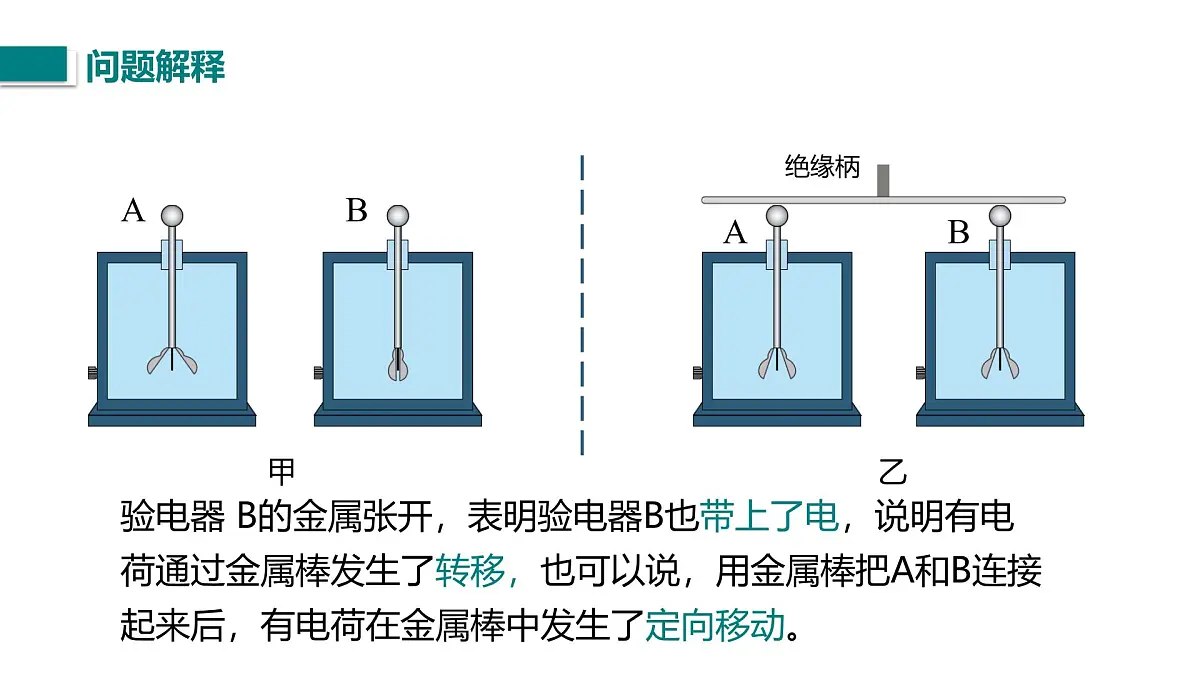

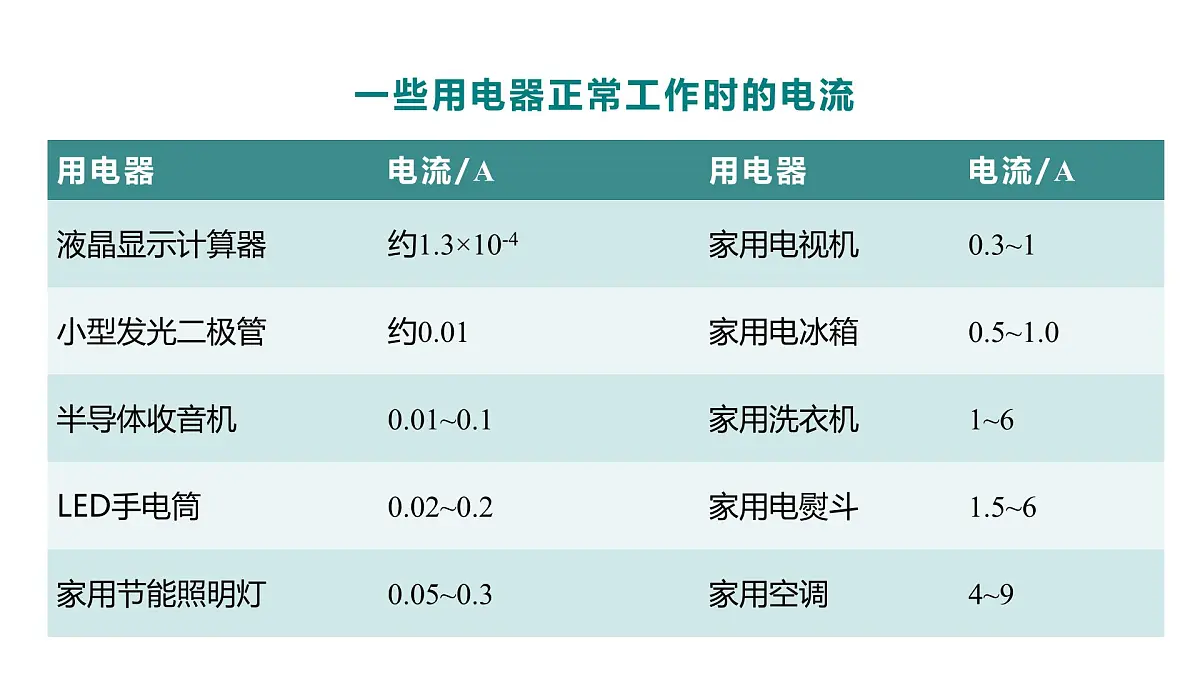

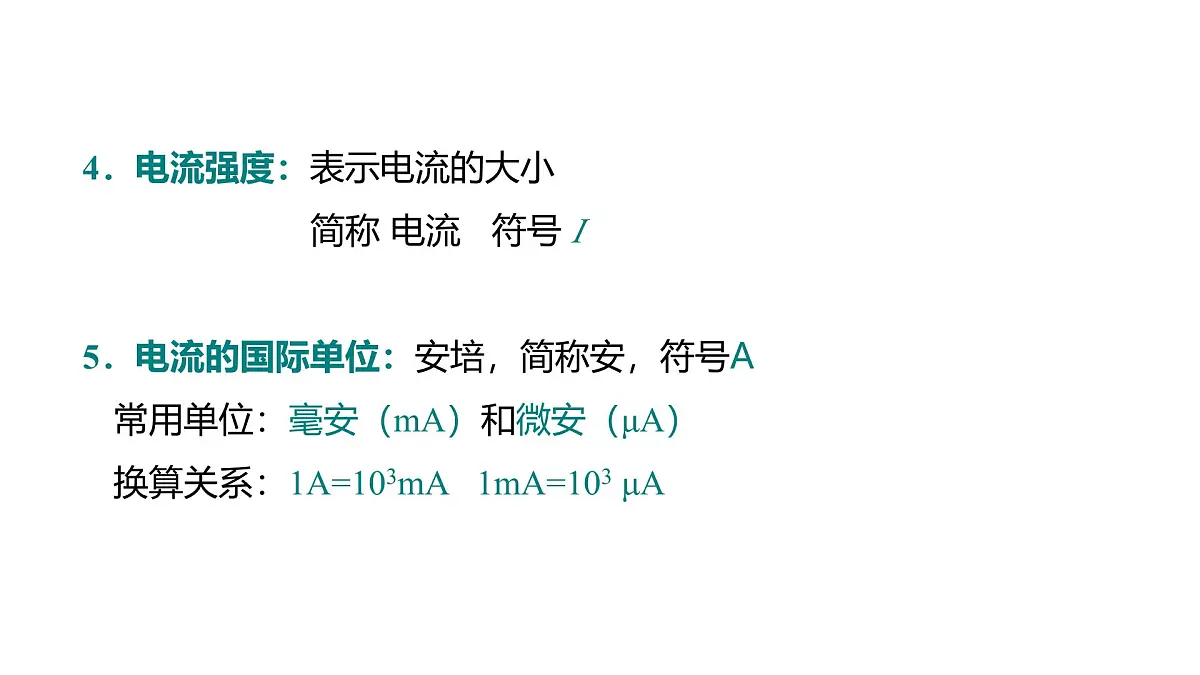

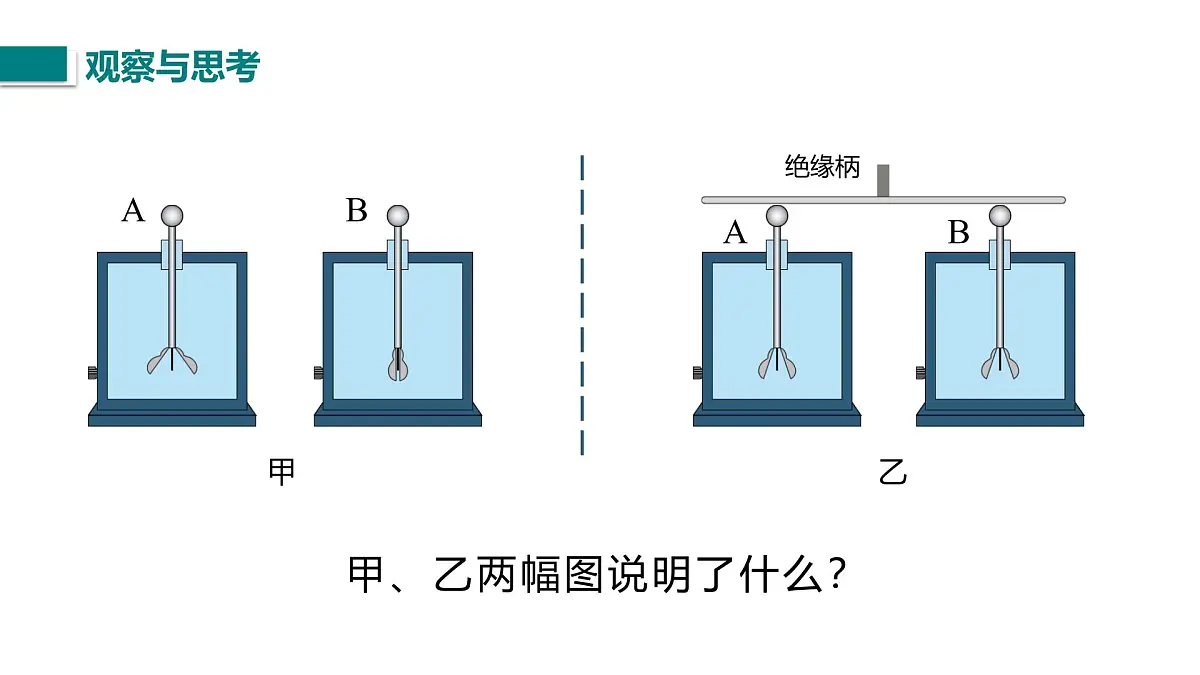

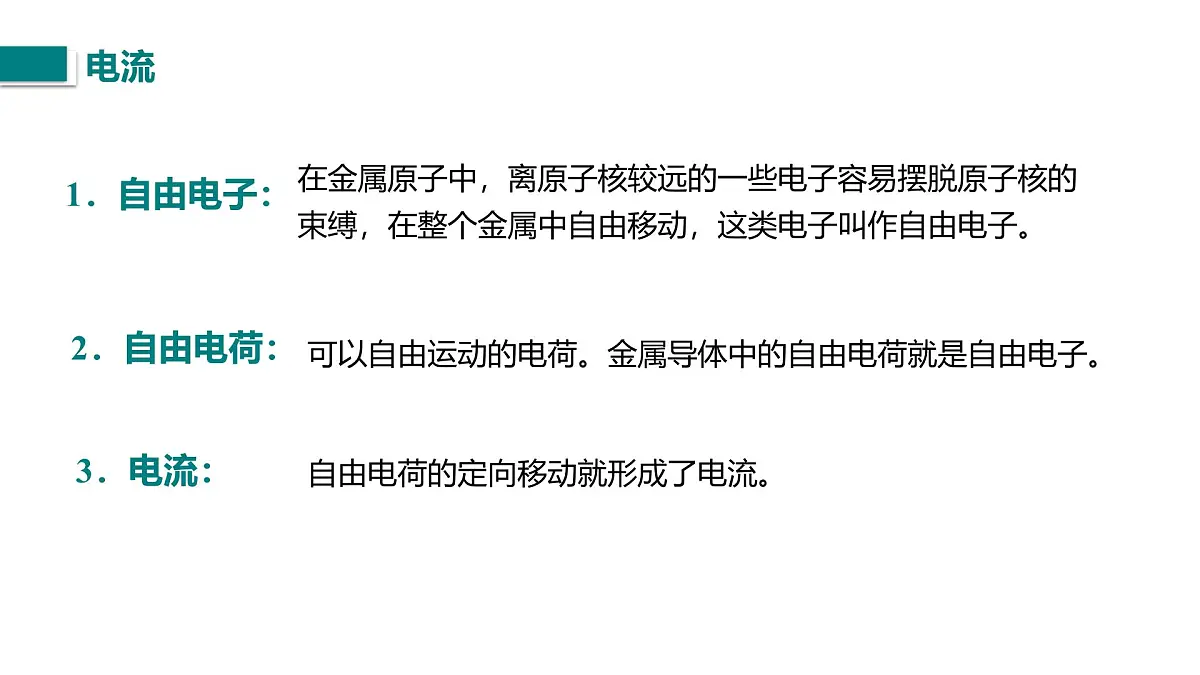

1．电流：电荷的定向移动，用表示。2．单位：国际单位：，简称安，用表示；常用单位：毫安（mA）和微安（μA）。3．测量仪表：电流表。符号：4．电流表的连接方法：（1）联在电路中；（2）电流入出；（3）不超；（4）与电源直接相连。
小彩灯是如何连接的?你知道通过它们的电流有什么样的特点吗?

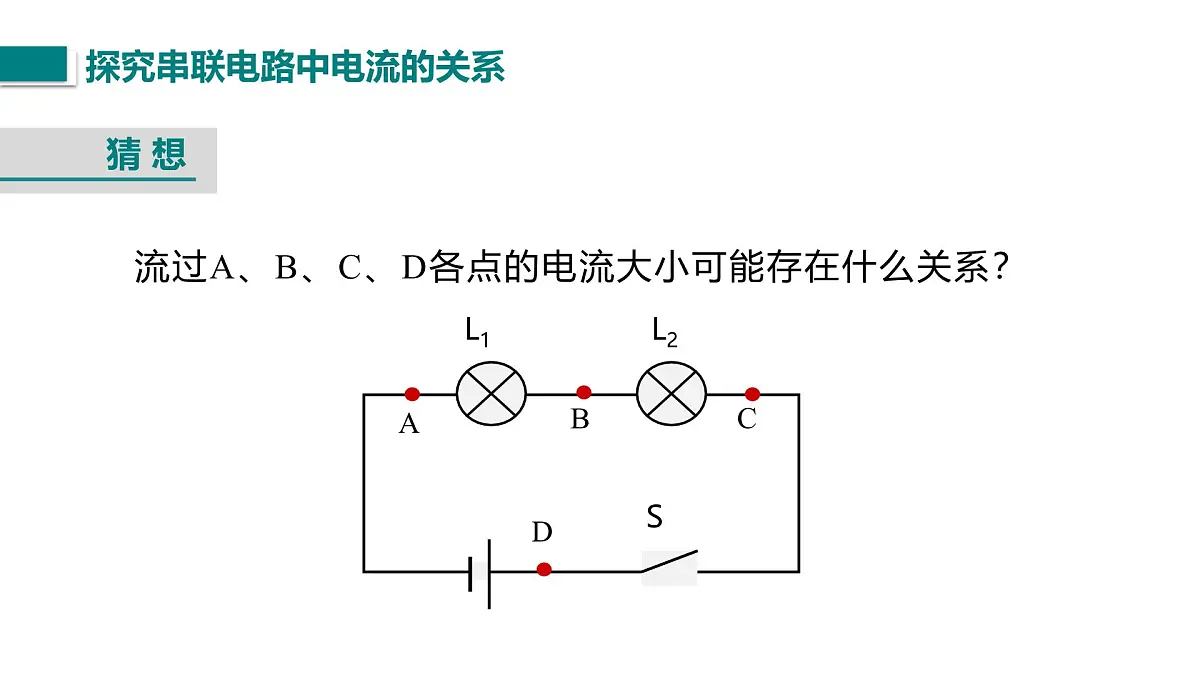

流过A、B、C、D各点的电流大小可能存在什么关系？

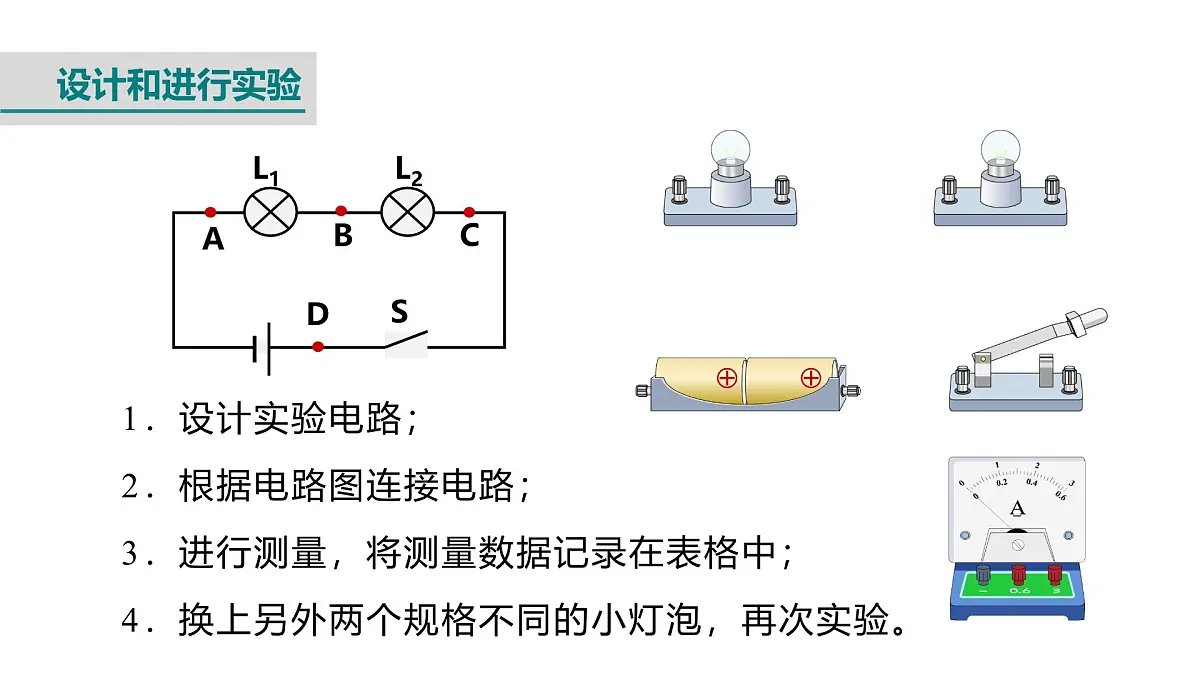

1．设计实验电路；2．根据电路图连接电路；3．进行测量，将测量数据记录在表格中；4．换上另外两个规格不同的小灯泡，再次实验。

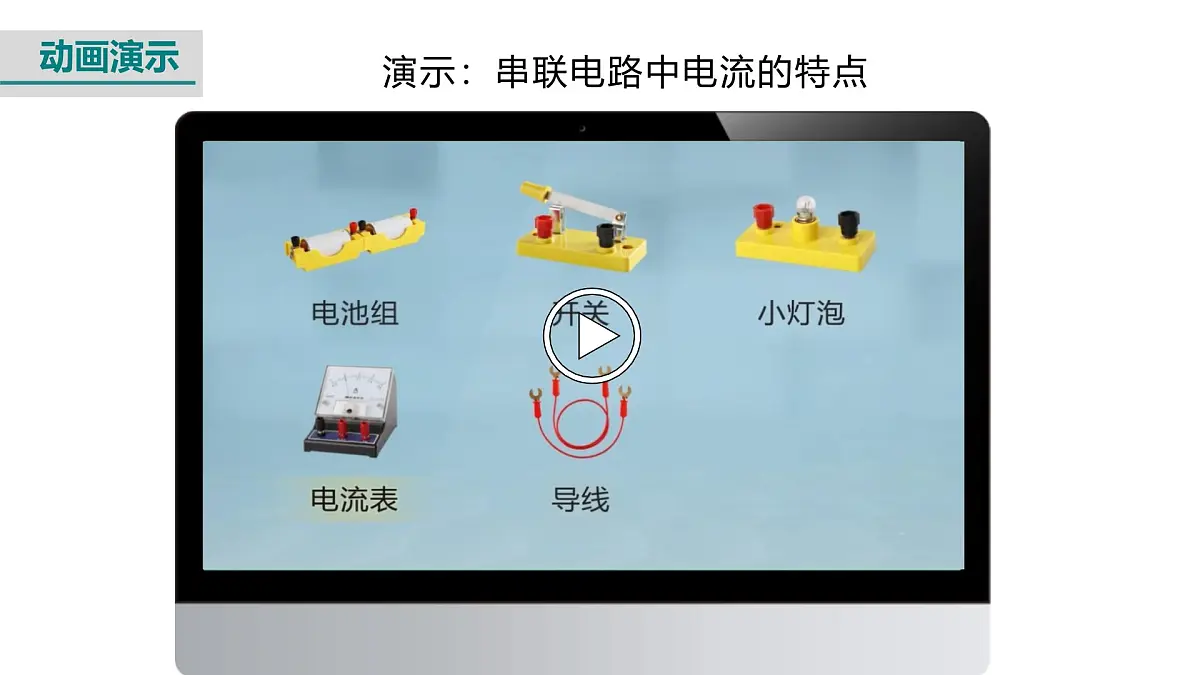

演示：串联电路中电流的特点

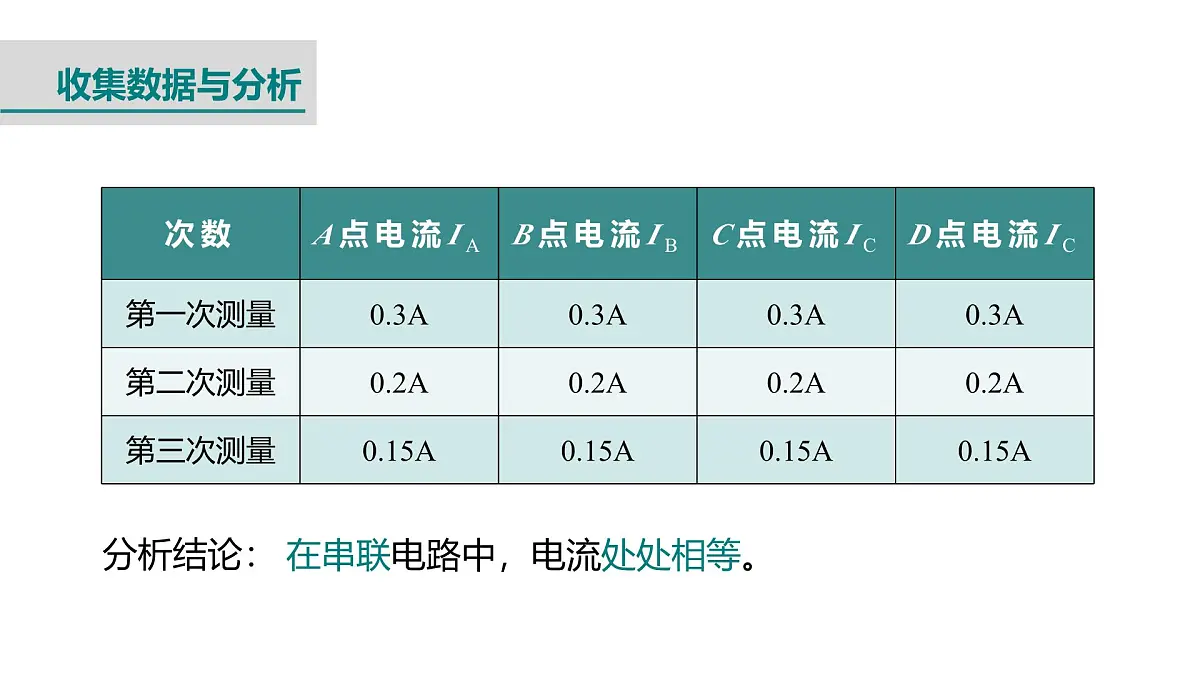

在串联电路中，电流处处相等。
用如图所示电路探究串联电路中电流特点。关于实验，下列说法中正确的是（　　）A．连接电路时开关应闭合B．实验中L1和L2规格应相同C．为得到普遍规律，应保持器材不变再实验两次D．最好选用四个相同的电流表串联接入a、b、c、d处测量
演示：并联电路中电流的特点
在并联电路中，通过干路的电流等于各支路电流之和。
１．如图所示，电流表A2测的是的电流，电流表A1测的是的电流，A1和A2的读数分别为I1和I2，比较其大小，则I1 I2。
由并联电路中电流的规律可知，干路电流总比任一条支路的电流要大，所以I1＞I2。
２．如图所示，当开关闭合后，三个电流表的示数分别用I1、I2、I3表示，则它们的关系是（）
A．I1＞I2＞I3B．I1＜I2＜I3C．I1-I2=I3D．I1=I2+I3
A1在干路测L1、L2、L3三条支路的总电流，所以I1最大。 A2测L2、L3两条支路的总电路，A3测L3的电流，所以I2＞I3，所以I1＞I2＞I3。
1．有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么（）A．L1中的电流较大B．L2中的电流较大C．L1和L2中的电流是相等的D．由于灯的亮暗不同，故无法比较电流大小
2．如图所示，小阳用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知IA＝0.2 A，则IB＝，IC＝。
