11.4电流及其测量 第1课时　电流、电流表（教学课件）- 初中物理北师大版（2024）九年级全一册

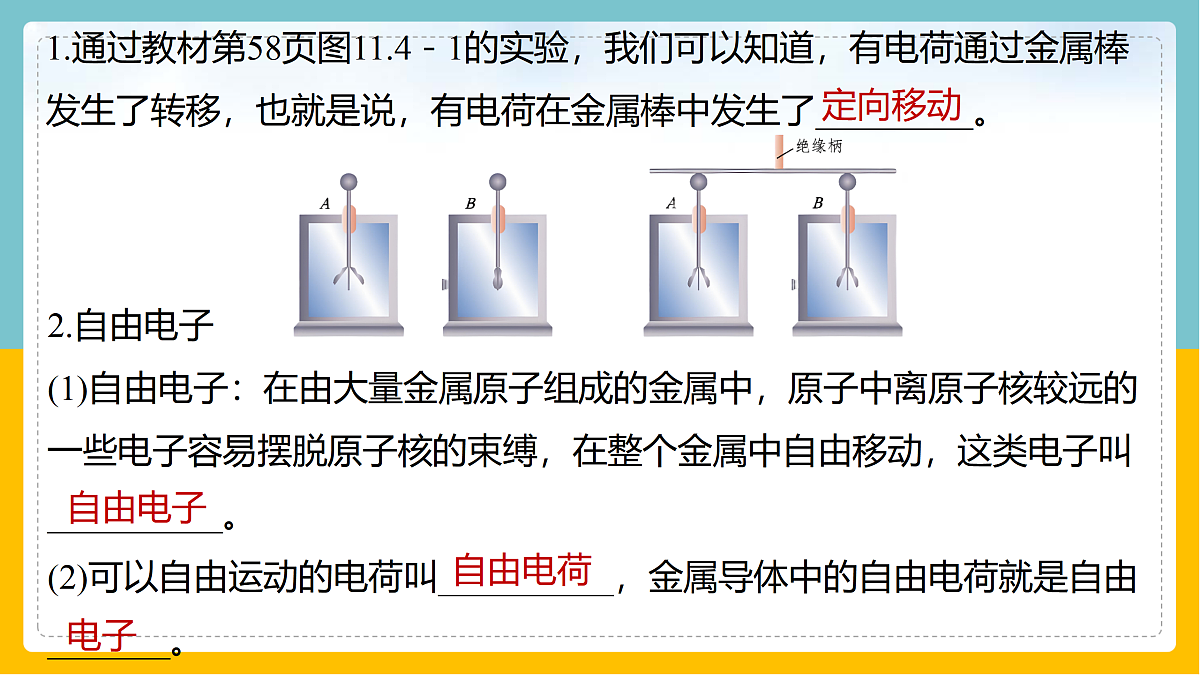

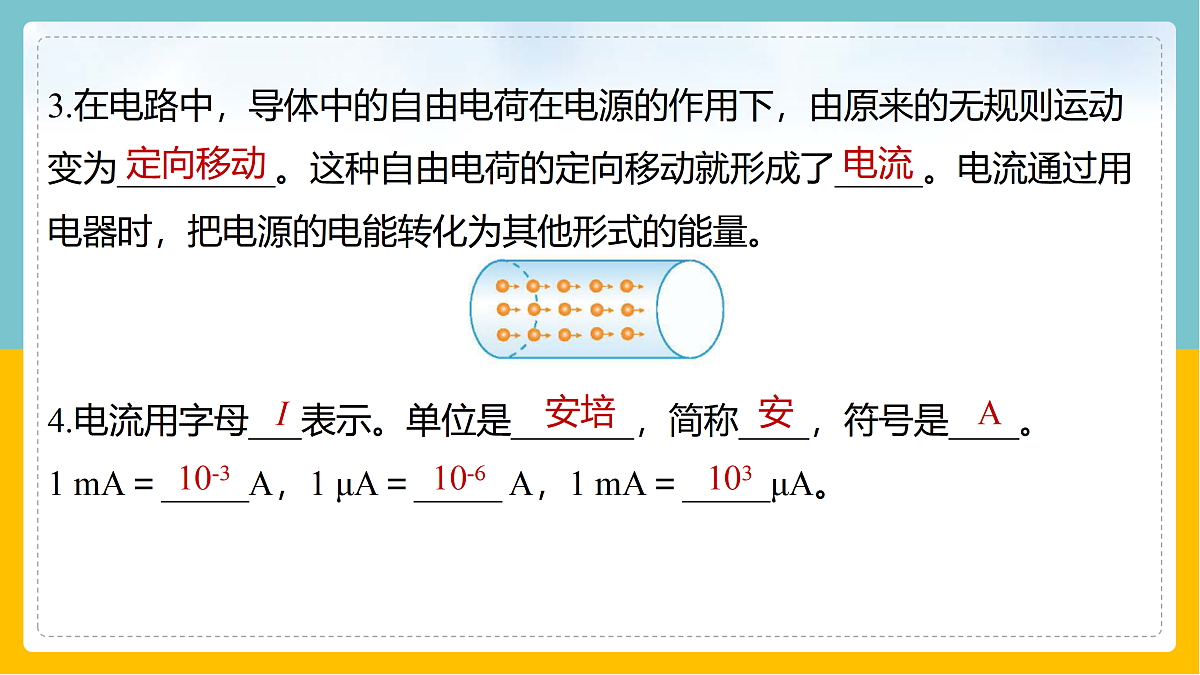

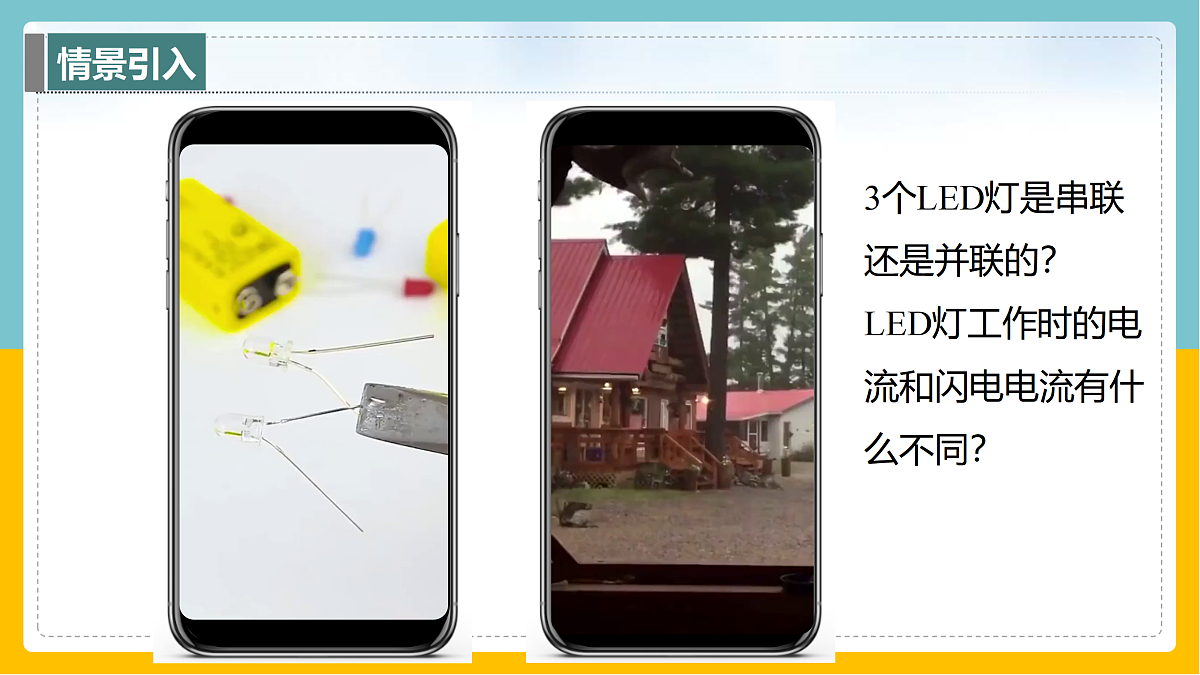

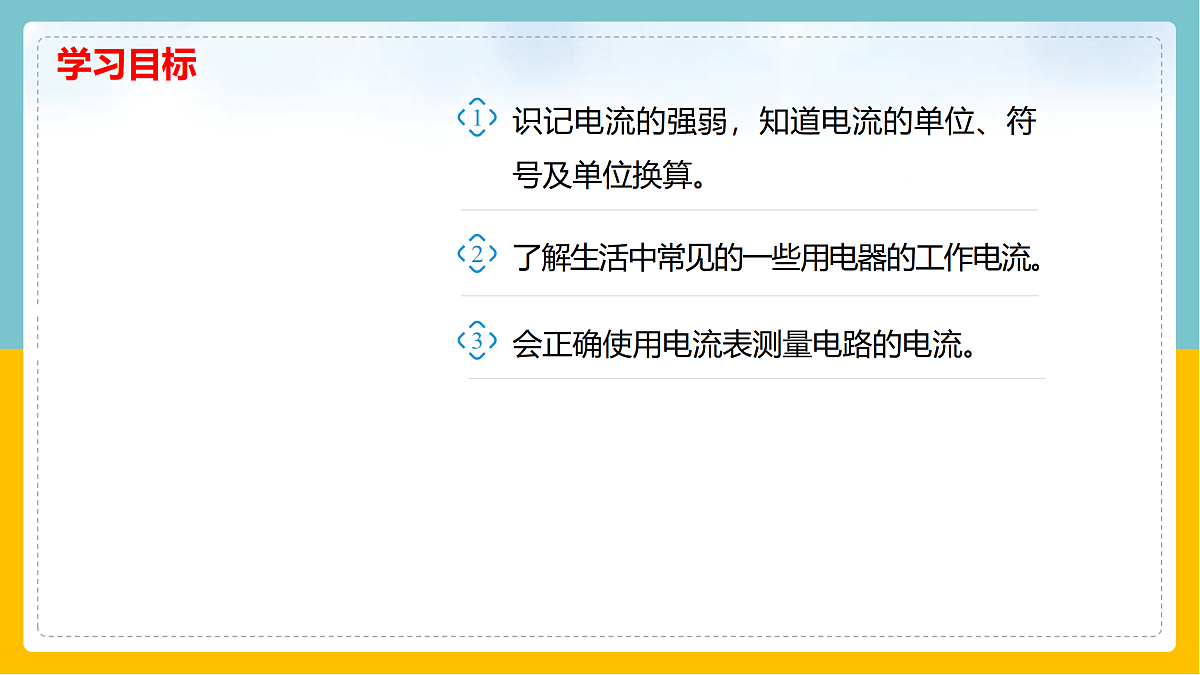

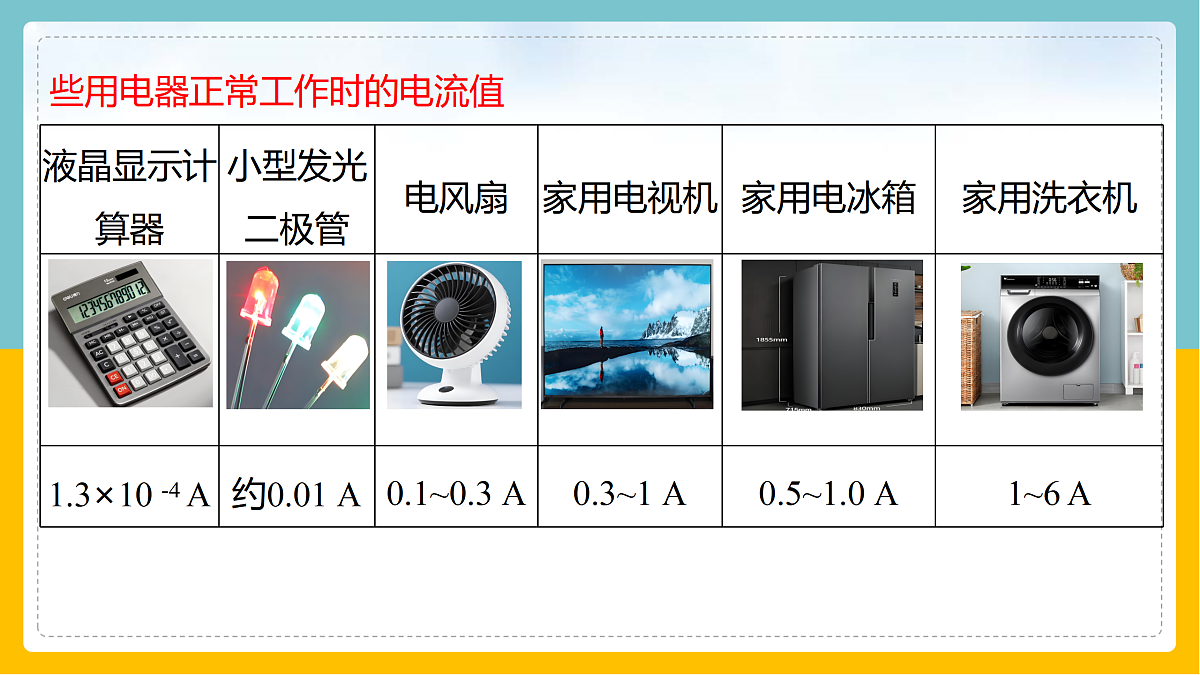

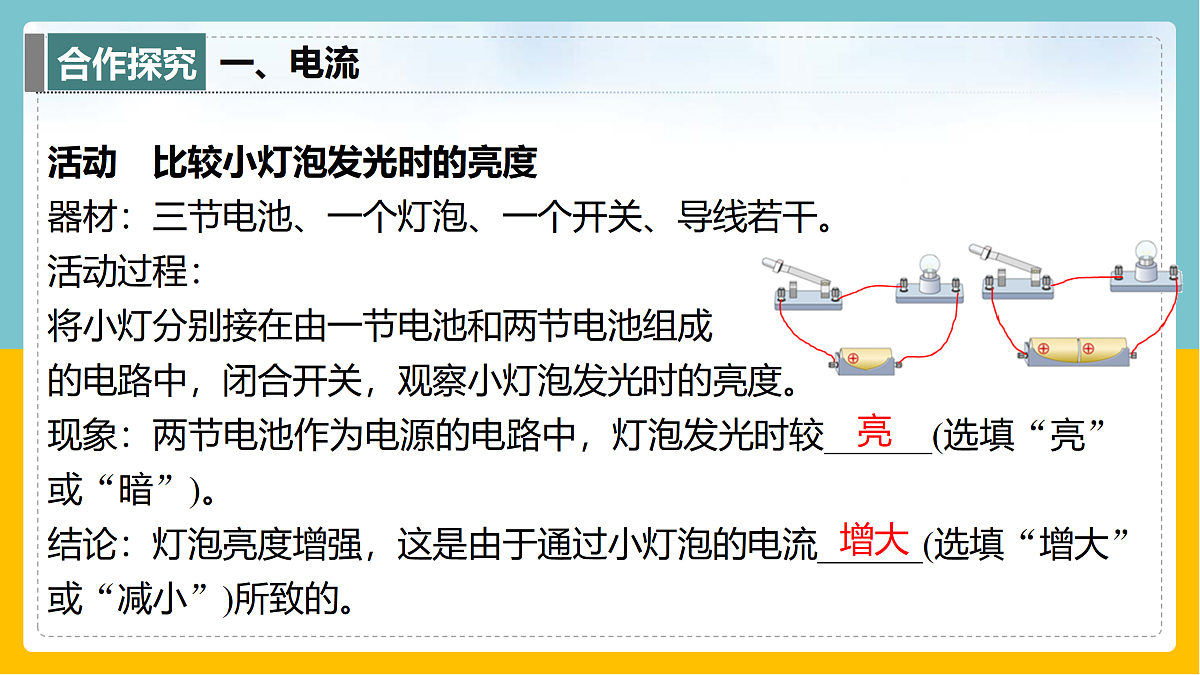

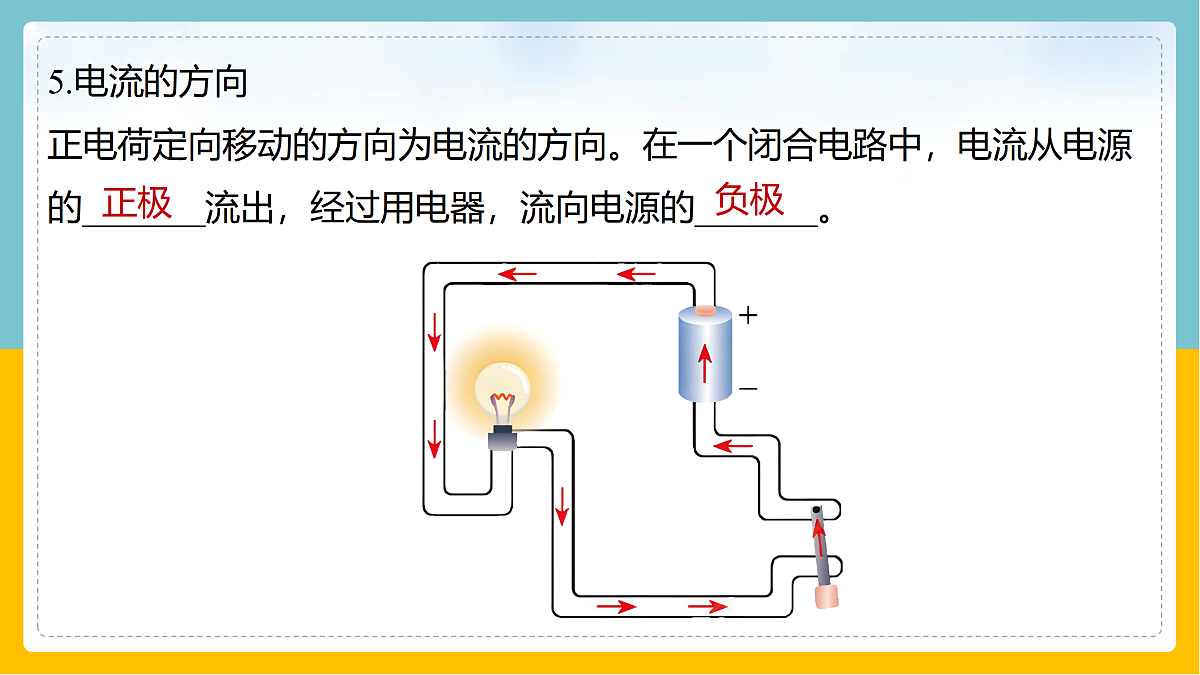

第十一章　第四节　电流及其测量电流、电流表第1课时学习目标3个LED灯是串联还是并联的？LED灯工作时的电流和闪电电流有什么不同？一、电流活动　比较小灯泡发光时的亮度器材：三节电池、一个灯泡、一个开关、导线若干。活动过程：将小灯分别接在由一节电池和两节电池组成的电路中，闭合开关，观察小灯泡发光时的亮度。 现象：两节电池作为电源的电路中，灯泡发光时较______(选填“亮”或“暗”)。结论：灯泡亮度增强，这是由于通过小灯泡的电流______(选填“增大”或“减小”)所致的。亮增大2.自由电子(1)自由电子：在由大量金属原子组成的金属中，原子中离原子核较远的一些电子容易摆脱原子核的束缚，在整个金属中自由移动，这类电子叫__________。(2)可以自由运动的电荷叫__________，金属导体中的自由电荷就是自由_______。定向移动自由电子自由电荷电子1.通过教材第58页图11.4－1的实验，我们可以知道，有电荷通过金属棒发生了转移，也就是说，有电荷在金属棒中发生了_________。3.在电路中，导体中的自由电荷在电源的作用下，由原来的无规则运动变为_________。这种自由电荷的定向移动就形成了_____。电流通过用电器时，把电源的电能转化为其他形式的能量。4.电流用字母___表示。单位是_______，简称____，符号是____。1 mA＝_____A，1 μA＝_____ A，1 mA＝_____μA。I安培安A10-3 10-6103 定向移动电流些用电器正常工作时的电流值5.电流的方向正电荷定向移动的方向为电流的方向。在一个闭合电路中，电流从电源的_______流出，经过用电器，流向电源的_______。正极负极1.10 A＝　　　　 mA＝　　　　 μA； 20 mA＝　　　　 μA＝　　　　 A； 100 μA＝　　　　 mA＝　　　　 A。 学以致用　1041072×1040.020.110-42.(2025·合肥长丰县模拟)如图是一种静电消除装置，用手触摸顶端时可以将人体的静电导向大地。若人体带有负电荷，接触装置时(　　)A.负电荷从人体流向装置，电流从装置流向人体B.正电荷从人体流向装置，电流从人体流向装置C.负电荷从装置流向人体，电流从装置流向人体D.正电荷从装置流向人体，电流从人体流向装置A1.认识电流表(1)电流表是测量电路中______大小的仪器，在电路图中的符号是____。(2)在图中填写实验室常用电流表各部件的名称：电流二、电流表负接线柱指针单位刻度盘调零螺母正接线柱2.实验：用电流表测量电流(1)电流表的连接①电流表必须和被测的用电器______；②电流必须从电流表的____接线柱流入，从____接线柱流出，即“正进负出”； ③被测电流不能超过电流表____________；④不允许把电流表直接连到____________。正串联负最大测量值电源的两极(2)选择电流表的量程的方法①估计待测电流大小来选择量程。②在无法估计待测电流大小时用试触法：a.正确连接好电路；b.电流表选用____量程，闭合开关马上断开(或用电路一端______)；c.若瞬间电流超过0.6 A用_______量程； d.若瞬间电流小于0.6 A用_________量程。 大0~3 A0~0.6 A试触(3)电流表的读数①明确所选电流表的___________；②确定电流表的________：测量范围为0~0.6 A时，每个小格代表____ A，测量范围为0~3 A时，每个小格代表_____ A，如图所示；③看指针___________读数；④读数时，视线应与表盘垂直。(4)实验：用电流表测量电流阅读教材第61页的“学生实验”，按照步骤完成实验，注意电流表的使用方法。测量范围分度值0.020.1偏转格数思考：分析讨论，如下两种情况，流过小灯泡的电流有变化吗？(1)按照电路图连接电路，测量这种情况下电路中的电流。 (2)改变电流表在电路中的位置，测量这种情况下电路中的电流。比较电流表两次的示数可知，要测量流过小灯泡的电流，我们可以把电流表串联在小灯泡的任意一侧。两次示数相等思考：使用电流表测量电路中的电流时，如果进行以下操作将会有什么结果？(1)电流表与被测的用电器并联。被测用电器短路。(2)电流表直接接到电源两极。电源短路，电流表损坏。(3)电流表的正负接线柱接反。指针反向偏转。(4)被测电流超过电流表最大量程。可能损坏电流表。1.请读出下列电流表的示数。学以致用　______ A　　　 _____A0.581.52.以下电路中，电流表连接方法正确的是(　　)A1.(2024·陇南州西和县期中)小王家的一台电视机正常工作时的电流为500 mA，相当于_____ A；雷电是一种常见的自然现象，发生雷电时的电流高达2×105 A，相当于________ μA。 0.52×10112.(2024·文昌期中)如图所示电路，下列说法错误的是(　　)A.电流表测L1的电流B.电路是并联电路C.电流表测干路电流D.开关控制所有用电器C3.(2024·巴音郭楞州和静县期中)电流表的指针偏转情况如图所示，此时电流约为　　 A。如果电流表连电路的接线柱是“－”和“3”，指针仍转到原来位置，则此时电路中的电流是　　　 A。 0.31.5
