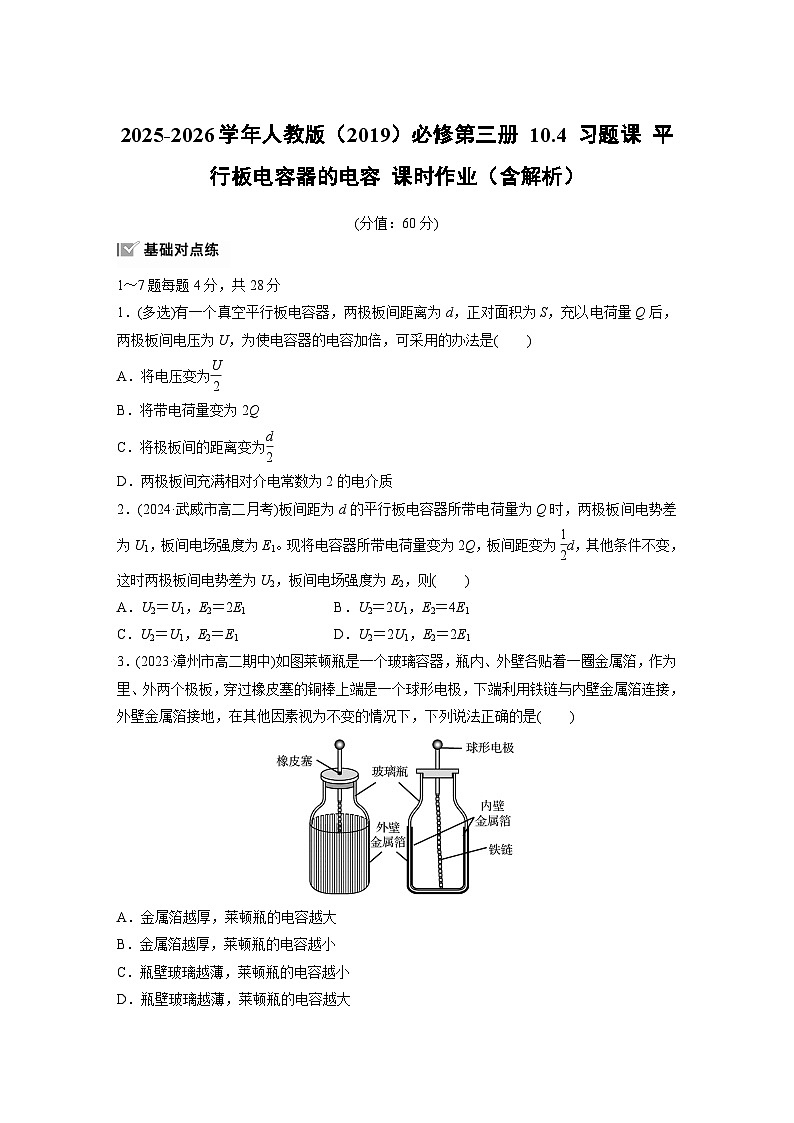

人教版 (2019)必修 第三册电势差练习题

这是一份人教版 (2019)必修 第三册电势差练习题，共7页。

1～7题每题4分，共28分
1．(多选)有一个真空平行板电容器，两极板间距离为d，正对面积为S，充以电荷量Q后，两极板间电压为U，为使电容器的电容加倍，可采用的办法是( )
A．将电压变为eq \f(U,2)
B．将带电荷量变为2Q
C．将极板间的距离变为eq \f(d,2)
D．两极板间充满相对介电常数为2的电介质
2．(2024·武威市高二月考)板间距为d的平行板电容器所带电荷量为Q时，两极板间电势差为U1，板间电场强度为E1。现将电容器所带电荷量变为2Q，板间距变为eq \f(1,2)d，其他条件不变，这时两极板间电势差为U2，板间电场强度为E2，则( )
A．U2＝U1，E2＝2E1 B．U2＝2U1，E2＝4E1
C．U2＝U1，E2＝E1 D．U2＝2U1，E2＝2E1
3．(2023·漳州市高二期中)如图莱顿瓶是一个玻璃容器，瓶内、外壁各贴着一圈金属箔，作为里、外两个极板，穿过橡皮塞的铜棒上端是一个球形电极，下端利用铁链与内壁金属箔连接，外壁金属箔接地，在其他因素视为不变的情况下，下列说法正确的是( )
A．金属箔越厚，莱顿瓶的电容越大
B．金属箔越厚，莱顿瓶的电容越小
C．瓶壁玻璃越薄，莱顿瓶的电容越小
D．瓶壁玻璃越薄，莱顿瓶的电容越大

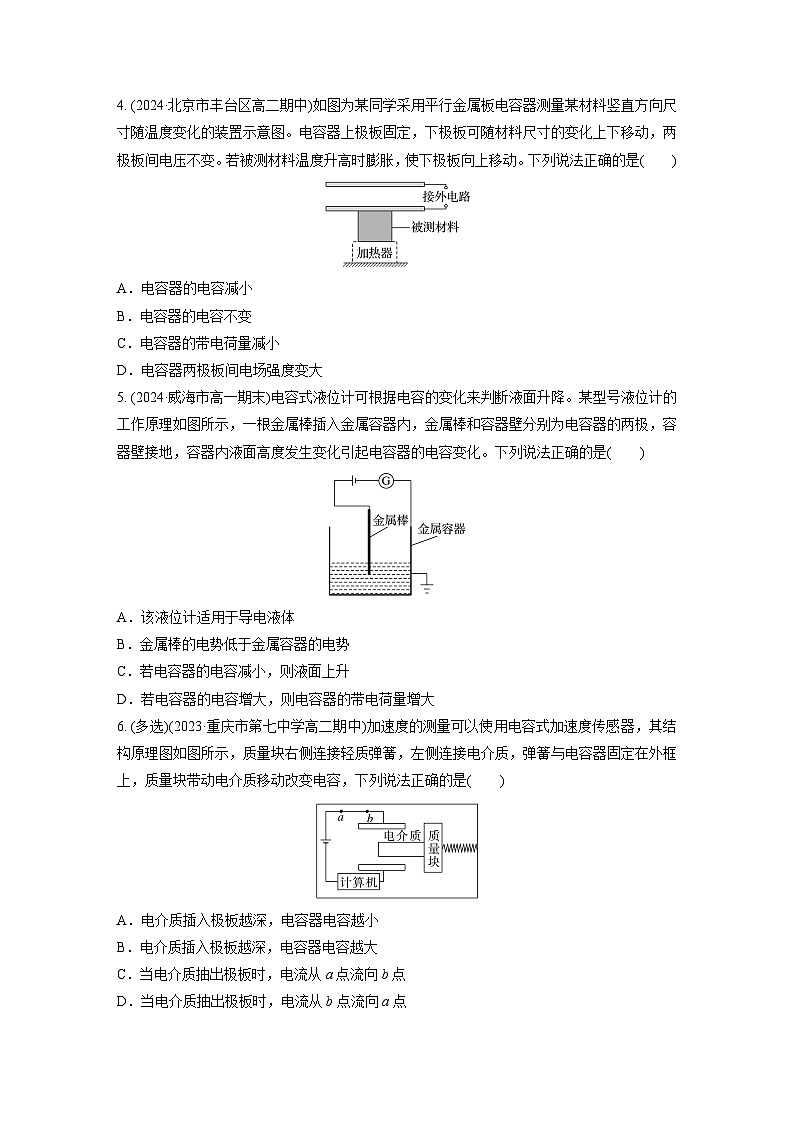

4. (2024·北京市丰台区高二期中)如图为某同学采用平行金属板电容器测量某材料竖直方向尺寸随温度变化的装置示意图。电容器上极板固定，下极板可随材料尺寸的变化上下移动，两极板间电压不变。若被测材料温度升高时膨胀，使下极板向上移动。下列说法正确的是( )
A．电容器的电容减小
B．电容器的电容不变
C．电容器的带电荷量减小
D．电容器两极板间电场强度变大
5. (2024·威海市高一期末)电容式液位计可根据电容的变化来判断液面升降。某型号液位计的工作原理如图所示，一根金属棒插入金属容器内，金属棒和容器壁分别为电容器的两极，容器壁接地，容器内液面高度发生变化引起电容器的电容变化。下列说法正确的是( )
A．该液位计适用于导电液体
B．金属棒的电势低于金属容器的电势
C．若电容器的电容减小，则液面上升
D．若电容器的电容增大，则电容器的带电荷量增大
6. (多选)(2023·重庆市第七中学高二期中)加速度的测量可以使用电容式加速度传感器，其结构原理图如图所示，质量块右侧连接轻质弹簧，左侧连接电介质，弹簧与电容器固定在外框上，质量块带动电介质移动改变电容，下列说法正确的是( )
A．电介质插入极板越深，电容器电容越小
B．电介质插入极板越深，电容器电容越大
C．当电介质抽出极板时，电流从a点流向b点
D．当电介质抽出极板时，电流从b点流向a点

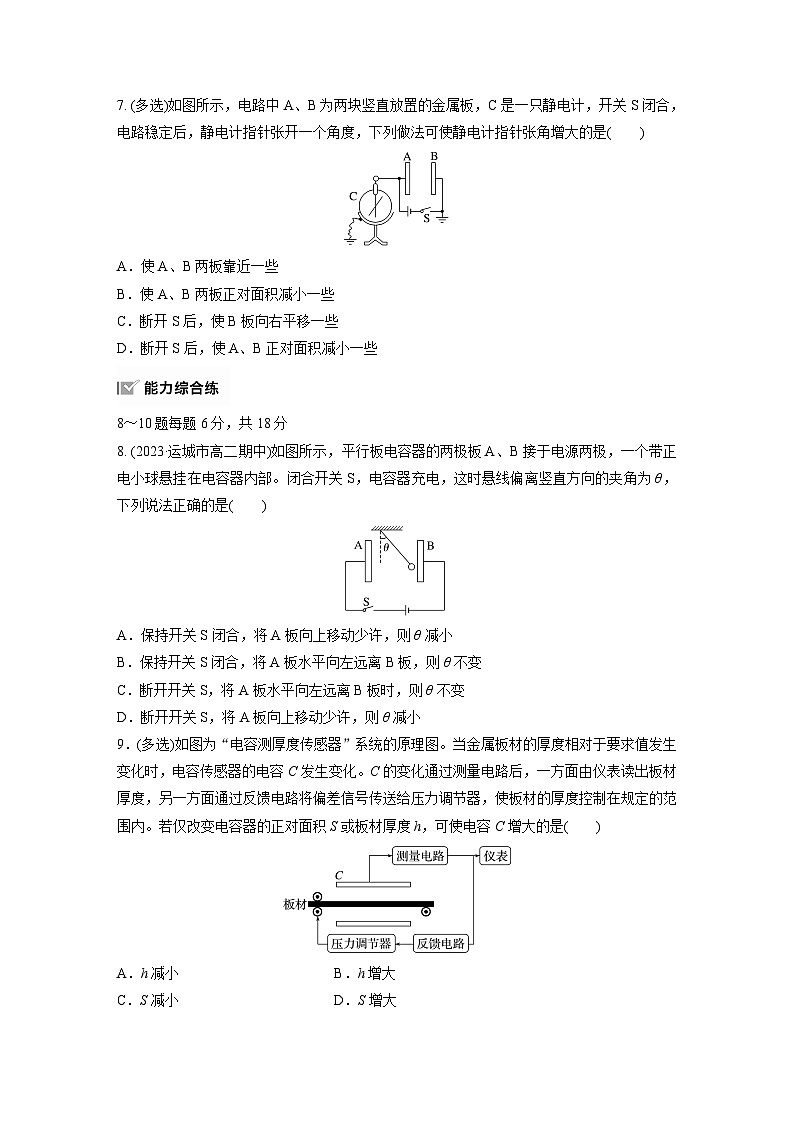

7. (多选)如图所示，电路中A、B为两块竖直放置的金属板，C是一只静电计，开关S闭合，电路稳定后，静电计指针张开一个角度，下列做法可使静电计指针张角增大的是( )
A．使A、B两板靠近一些
B．使A、B两板正对面积减小一些
C．断开S后，使B板向右平移一些
D．断开S后，使A、B正对面积减小一些
8～10题每题6分，共18分
8. (2023·运城市高二期中)如图所示，平行板电容器的两极板A、B接于电源两极，一个带正电小球悬挂在电容器内部。闭合开关S，电容器充电，这时悬线偏离竖直方向的夹角为θ，下列说法正确的是( )
A．保持开关S闭合，将A板向上移动少许，则θ减小
B．保持开关S闭合，将A板水平向左远离B板，则θ不变
C．断开开关S，将A板水平向左远离B板时，则θ不变
D．断开开关S，将A板向上移动少许，则θ减小
9．(多选)如图为“电容测厚度传感器”系统的原理图。当金属板材的厚度相对于要求值发生变化时，电容传感器的电容C发生变化。C的变化通过测量电路后，一方面由仪表读出板材厚度，另一方面通过反馈电路将偏差信号传送给压力调节器，使板材的厚度控制在规定的范围内。若仅改变电容器的正对面积S或板材厚度h，可使电容C增大的是( )
A．h减小 B．h增大
C．S减小 D．S增大
10．(2024·台州市高二期中)如图甲所示，计算机键盘为电容式传感器，每个键下面由相互平行、间距为d的活动金属片和固定金属片组成，两金属片间有空气间隙，两金属片组成一个平行板电容器，如图乙所示。其内部电路如图丙所示，已知只有当该键的电容改变量大于或等于原电容的40%时，传感器才有感应，则下列说法正确的是( )
A．按键的过程中，电容器的电容减小
B．按键的过程中，电容器的电压减小
C．按键的过程中，图丙中电流方向从b流向a
D．欲使传感器有感应，按键需至少按下eq \f(2,5)d
11、12题每题7分，共14分
11. (2023·广州市高二期末)如图所示，平行板电容器与电动势为E的直流电源连接，下极板接地，静电计所带电荷量很少，可忽略。开关闭合时一带电的油滴静止于两极板间的P点，若断开开关K，将平行板电容器的下极板竖直向下平移一小段距离，则下列说法正确的是( )
A．带电油滴带正电B．带电油滴向下运动
C．静电计指针的张角不变D．带电油滴的电势能变小
12．一平行板电容器保持与电源连接，正极板接地，两板间有一个负试探电荷固定在P点，如图所示，用Ep表示试探电荷在P点的电势能，若正极板保持不动，将负极板缓慢向下移动一小段距离x，则此过程中Ep－ 与x的关系合理的是图中的( )
A．图线a B．图线b
C．图线c D．图线d
1．CD [电容器的电容与电容器极板上所带的电荷量和两极板间电压无关，选项A、B错误；根据C＝eq \f(εrS,4πkd)可知，选项C、D正确。]
2．A [设板间距为d的平行板电容器的电容为C1，则根据C＝eq \f(εrS,4πkd)可得，板间距变为eq \f(1,2)d后，电容器的电容为C2＝2C1，根据电容器电容的定义式C＝eq \f(Q,U)，可得电荷量变为2Q，板间距变为eq \f(1,2)d后，两极板间电势差为U2＝eq \f(2Q,C2)＝eq \f(2Q,2C1)＝U1，则板间距变为eq \f(1,2)d后，两极板间电场强度为E2＝eq \f(U2,\f(1,2)d)＝eq \f(2U1,d)＝2E1，故选A。]
3．D [金属箔作为两个极板，电容与金属箔厚度无关，玻璃是电介质，C＝eq \f(εrS,4πkd)，其中d是两极板之间的间距，即为电介质玻璃的厚度，可知当瓶壁玻璃越薄，莱顿瓶的电容越大，故选D。]
4．D [被测材料温度升高时膨胀，使下极板向上移动，则极板间的距离d减小，根据电容的决定式C＝eq \f(εrS,4πkd)可知电容器的电容变大，根据Q＝CU可知电容器的带电荷量变大，故A、B、C错误；根据题意可知极板之间电压不变，根据E＝eq \f(U,d)可知极板间电场强度E变大，故D正确。]
5．D [若溶液为导电溶液，则金属棒与容器壁通过导电溶液导通，从而会形成闭合回路，则金属棒不能与容器壁构成电容器，因此该液位计不适用于导电液体，故A错误；金属棒与电源正极相连接，金属容器与电源负极相连且接地，则可知金属容器电势为零，金属棒电势大于零，因此金属棒的电势高于金属容器的电势，故B错误；溶液相当于电介质，当液面上升时，根据电容器电容的决定式C＝eq \f(εrS,4πkd)，可知εr增大，则电容器的电容增大，故C错误；电容器接在电源两端，则电容器两端电压不变，根据C＝eq \f(Q,U)可知，若电容器的电容增大，则电容器的带电荷量增大，故D正确。]
6．BD [根据C＝eq \f(εrS,4πkd)可知，电介质插入越深，电容器的电容越大，B正确，A错误；根据C＝eq \f(εrS,4πkd)、C＝eq \f(Q,U)可知，当电介质抽出极板时，电容降低，由于电容器与电源连接，电压不变，故电荷量降低，电容器放电，电流从b点流向a点，C错误，D正确。]
7．CD [开关S闭合，电路稳定，电容器两端的电势差不变，则指针张角不变，故A、B错误；断开S，电容器所带的电荷量不变，B板向右平移拉开一些，则电容减小，根据U＝eq \f(Q,C)知，电势差增大，则指针张角增大，故C正确；断开S，电容器所带的电荷量不变，A、B的正对面积减小，电容减小，根据U＝eq \f(Q,C)知，电势差增大，则指针张角增大，故D正确。]
8.C [若保持S闭合，则电容器两极板之间的电压保持不变，因此根据E＝eq \f(U,d)可知，将A板向上移动少许，距离d不变，电场强度不变，则静电力不变，θ不变；将A板水平向左远离B板时，距离d增大，电场强度减小，则静电力减小，θ减小，故A、B错误；若断开S，电容器带电荷量保持不变，由C＝eq \f(εrS,4πkd)，C＝eq \f(Q,U)，E＝eq \f(U,d)可得E＝eq \f(4πkQ,εrS)，将A板水平向左远离B板时，由于Q、S、εr不变，只是d变化，所以电场强度不变，故静电力不变，则θ不变；将A板向上移动少许时，Q、εr不变，S减小，则电场强度增大，故静电力增大，则θ增大，故C正确，D错误。]
9．BD [由C＝eq \f(εrS,4kπd)可知，在只改变正对面积时，由于C∝S，C错误，D正确；在只改变板材厚度h时效果上相当于改变了板间距离，h增大时d减小，而此时C∝eq \f(1,d)，A错误，B正确。]
10．C [根据C＝eq \f(εrS,4πkd)，C＝eq \f(Q,U)，按键的过程中，因为电压保持不变，板间距离减小，则电容器的电容增大，电容器电荷量增大，电容器充电，题图丙中电流方向从b流向a，故A、B错误，C正确；欲使传感器有感应，设按键需至少按下Δd，则有C′＝eq \f(εrS,4πkd－Δd)，由题意有C′－C＝0.4C，联立可得Δd＝eq \f(2,7)d，故D错误。]
11.D [开关闭合时一带电的油滴静止于两极板间的P点，则油滴受力平衡，有mg＝Eq，可知静电力竖直向上，由于上极板带正电，可知油滴带负电，故A错误；
断开开关K，电容器极板的电荷量不变，由公式C＝eq \f(εrS,4πkd)，C＝eq \f(Q,U)，E＝eq \f(U,d)可知E＝eq \f(4πkQ,εrS)，故电场强度不变，又F＝Eq可知静电力不变，则油滴处于平衡状态，所以带电油滴不动，故B错误；断开开关K，将平行板电容器的下极板竖直向下平移一小段距离，极板间距变大，根据C＝eq \f(εrS,4πkd)可知，电容器的电容减小，由U＝eq \f(Q,C)得极板间的电势差增大，则静电计指针的张角变大，故C错误；
由于U′＝Ed′，其中电场强度不变，带电油滴与下极板间距离增大，电势差增大，则P点电势升高，根据Ep＝φq，由于油滴带负电，电势升高，则电势能减小，故D正确。]
12．B [电容器保持与电源连接，则电容器两极板间电压大小U0不变，如图所示。
上极板与P点间电势差为U＝0－φP＝eq \f(L,d＋x)U0，设负试探电荷带电荷量为－q，则在P点的电势能为Ep＝－qφP＝qeq \f(L,d＋x)U0，知负试探电荷在P点的电势能为正值，同时随着距离x增大，电势能减小，但不是均匀减小，故选B。]
