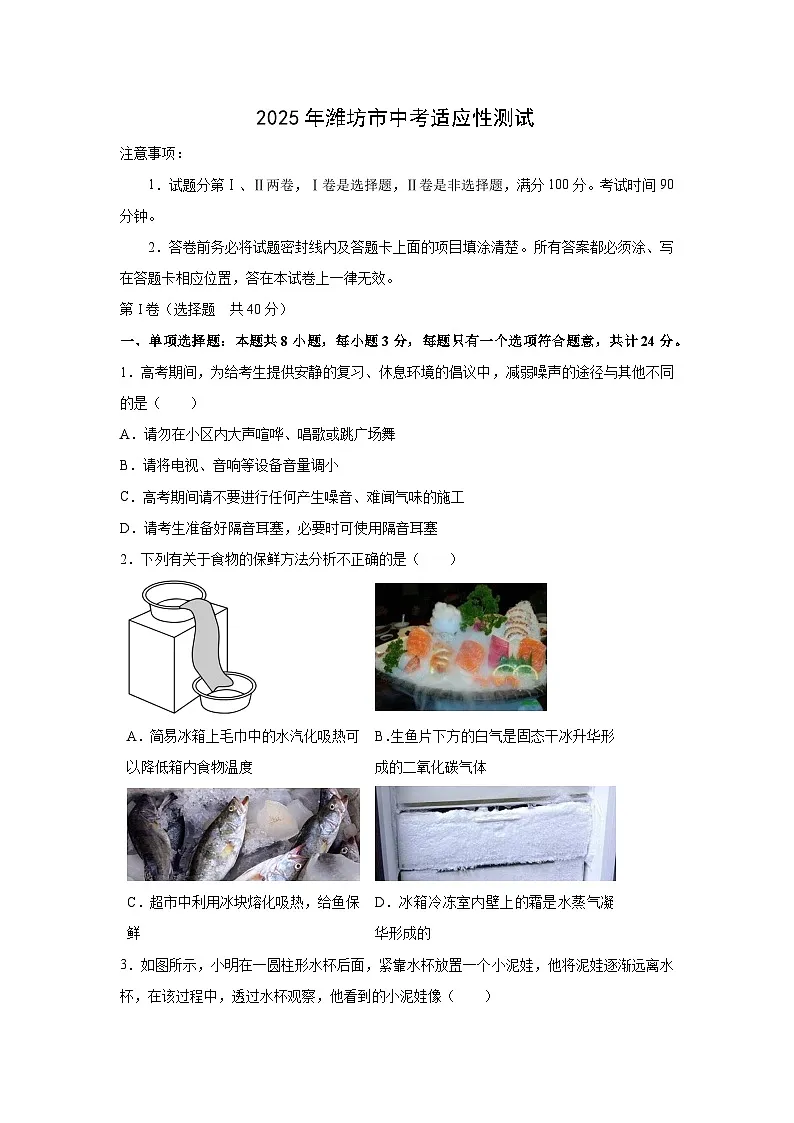

2025年山东省潍坊市中考二模模拟练习物理试卷（解析版）

这是一份2025年山东省潍坊市中考二模模拟练习物理试卷（解析版），共24页。试卷主要包含了石墨烯等内容，欢迎下载使用。
1．试题分第Ⅰ、Ⅱ两卷，Ⅰ卷是选择题，Ⅱ卷是非选择题，满分100分。考试时间90分钟。
2．答卷前务必将试题密封线内及答题卡上面的项目填涂清楚。所有答案都必须涂、写在答题卡相应位置，答在本试卷上一律无效。
第I卷（选择题 共40分）
单项选择题：本题共8小题，每小题3分，每题只有一个选项符合题意，共计24分。
1．高考期间，为给考生提供安静的复习、休息环境的倡议中，减弱噪声的途径与其他不同的是（ ）
A．请勿在小区内大声喧哗、唱歌或跳广场舞
B．请将电视、音响等设备音量调小
C．高考期间请不要进行任何产生噪音、难闻气味的施工
D．请考生准备好隔音耳塞，必要时可使用隔音耳塞
2．下列有关于食物的保鲜方法分析不正确的是（ ）

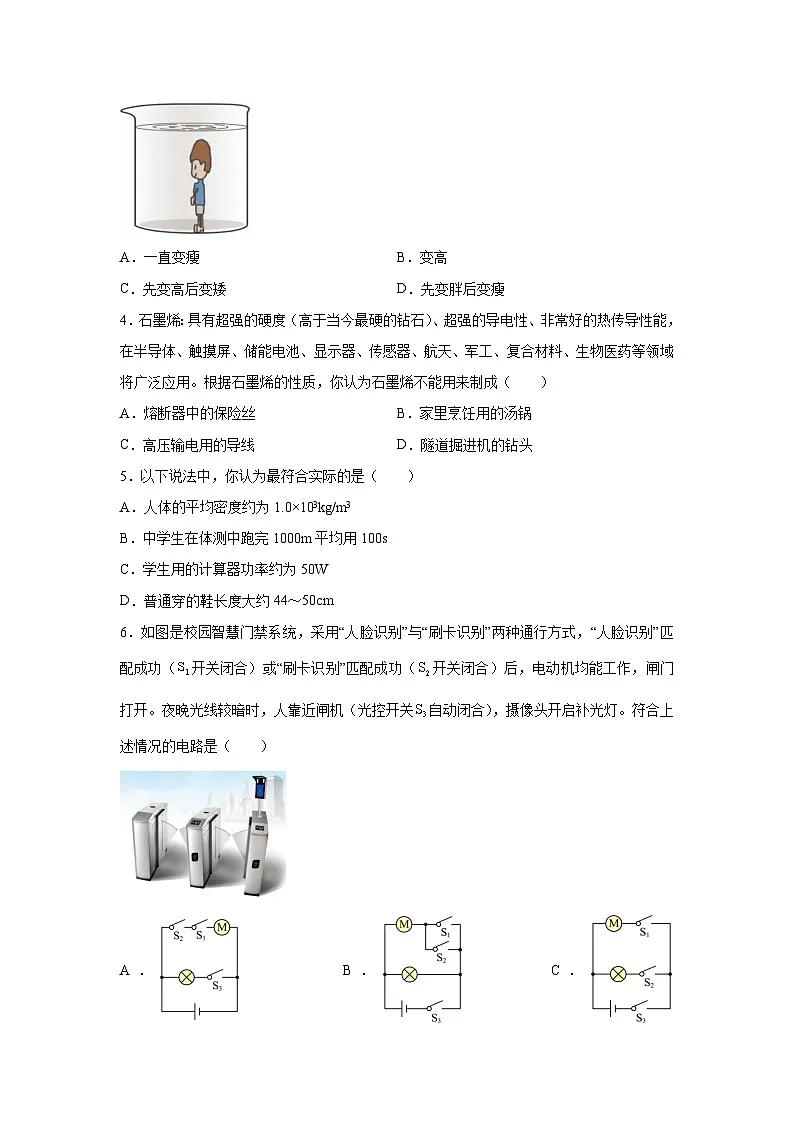

3．如图所示，小明在一圆柱形水杯后面，紧靠水杯放置一个小泥娃，他将泥娃逐渐远离水杯，在该过程中，透过水杯观察，他看到的小泥娃像（ ）
A．一直变瘦B．变高
C．先变高后变矮D．先变胖后变瘦
4．石墨烯：具有超强的硬度（高于当今最硬的钻石）、超强的导电性、非常好的热传导性能，在半导体、触摸屏、储能电池、显示器、传感器、航天、军工、复合材料、生物医药等领域将广泛应用。根据石墨烯的性质，你认为石墨烯不能用来制成（ ）
A．熔断器中的保险丝B．家里烹饪用的汤锅
C．高压输电用的导线D．隧道掘进机的钻头
5．以下说法中，你认为最符合实际的是（ ）
A．人体的平均密度约为1.0×103kg/m3
B．中学生在体测中跑完1000m平均用100s
C．学生用的计算器功率约为50W
D．普通穿的鞋长度大约44～50cm
6．如图是校园智慧门禁系统，采用“人脸识别”与“刷卡识别”两种通行方式，“人脸识别”匹配成功（开关闭合）或“刷卡识别”匹配成功（开关闭合）后，电动机均能工作，闸门打开。夜晚光线较暗时，人靠近闸机（光控开关自动闭合），摄像头开启补光灯。符合上述情况的电路是（ ）
A． B． C． D．

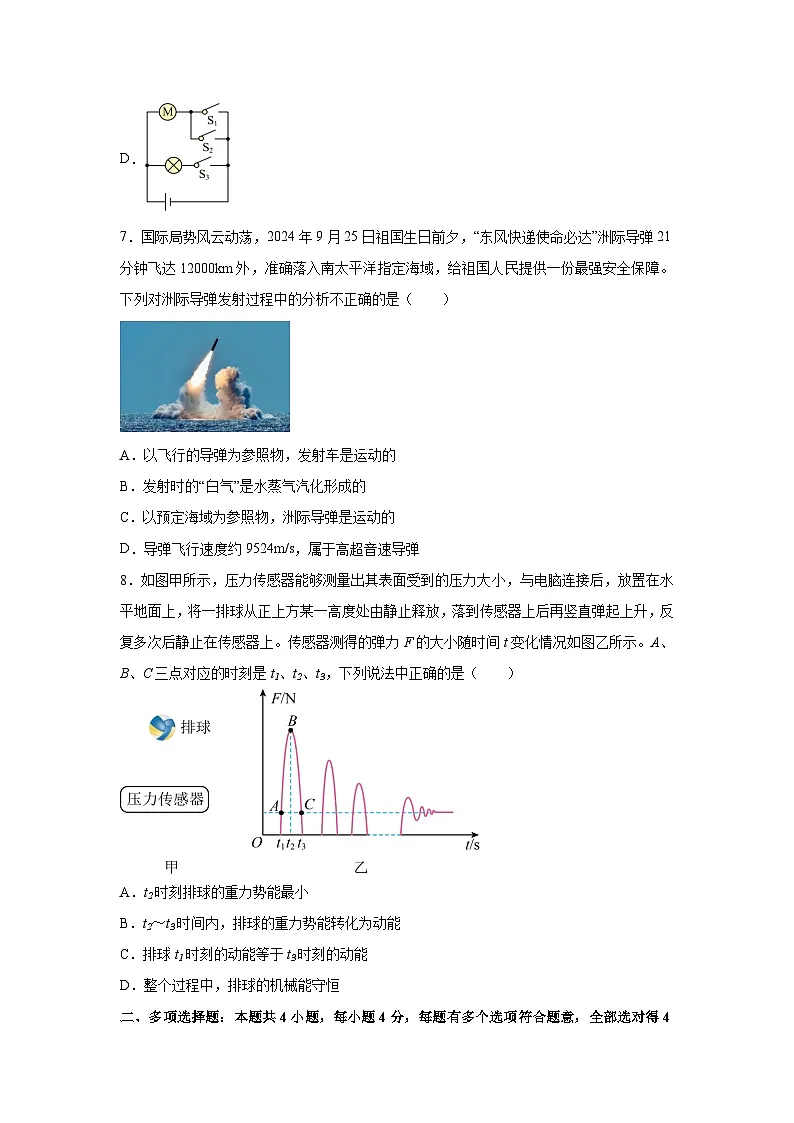

7．国际局势风云动荡，2024年9月25日祖国生日前夕，“东风快递使命必达”洲际导弹21分钟飞达12000km外，准确落入南太平洋指定海域，给祖国人民提供一份最强安全保障。下列对洲际导弹发射过程中的分析不正确的是（ ）
A．以飞行的导弹为参照物，发射车是运动的
B．发射时的“白气”是水蒸气汽化形成的
C．以预定海域为参照物，洲际导弹是运动的
D．导弹飞行速度约9524m/s，属于高超音速导弹
8．如图甲所示，压力传感器能够测量出其表面受到的压力大小，与电脑连接后，放置在水平地面上，将一排球从正上方某一高度处由静止释放，落到传感器上后再竖直弹起上升，反复多次后静止在传感器上。传感器测得的弹力F的大小随时间t变化情况如图乙所示。A、B、C三点对应的时刻是t1、t2、t3，下列说法中正确的是（ ）
A．t2时刻排球的重力势能最小
B．t2～t3时间内，排球的重力势能转化为动能
C．排球t1时刻的动能等于t3时刻的动能
D．整个过程中，排球的机械能守恒
二、多项选择题：本题共4小题，每小题4分，每题有多个选项符合题意，全部选对得4分，部分选对得2分，有错选得0分，共计16分。
9．如图所示，将装有少量水的矿泉水瓶瓶盖拧紧，接着用两手握住瓶下三分之一处，用力拧几圈使其严重变形，然后轻轻旋开瓶盖，“砰”的一声，瓶盖飞出数米远，瓶口出现大量白气。下列说法正确的是（ ）
A．拧瓶子时机械能转化为内能，相当于内燃机的吸气冲程
B．瓶盖飞出是由于瓶内气体对瓶盖做功，机械能转化为内能
C．瓶盖飞出时的能量转化与内燃机的做功冲程相同
D．瓶口出现的白气是水蒸气液化放热形成的
10．如图甲是敦煌塔式熔盐光热电站，它由12000面“定日镜”围绕着一座360m高的熔盐塔组成，每面镜子都能追踪太阳并把阳光反射到中间塔顶的吸热器上，图乙是上午某个定日镜的反射情况，那么在太阳下山前（向西移动），该定日镜可以（ ）
A．逆时针旋转B．顺时针旋转
C．向上移动D．向下移
11．如图所示，两个完全相同的容器中分别装有甲、乙两种体积相同的不同液体，将同一小球分别浸没在两容器中，静止时细线对小球均有拉力且拉力相等。下列说法正确的是（ ）
A．甲液体密度小于乙液体密度
B．小球在甲液体中所受浮力小于在乙液体中所受浮力
C．放入小球后左边容器对桌面的压力大于右边容器对桌面的压力
D．剪断乙中的细线，液面静止后容器底部受到液体的压强变小
12．如图甲所示的电路中电源电压恒定，小灯泡L的灯丝电阻不变，R1是定值电阻。闭合开关S，将滑动变阻器的滑片 P 由A 端移到 B 端，两电压表示数随电流表示数变化的关系如图乙所示（不考虑电阻随温度的变化）。下列分析中正确的是（ ）
A．电源电压U=12V
B．定值电阻R1=8Ω
C．灯泡的最大功率为2.52 W
D．滑动变阻器的最大阻值为20 Ω
第II卷（非选择题 共60分）
三、作图题：本题共2小题，每小题3分，共计6分。
13．将铜丝、铁丝插入菠萝中，便成了水果电池。一根软导线在纸筒A上绕制成螺线管，导线两端接在电池的两极上，螺线管产生的磁场使小磁针静止在如图所示状态。图中已标出电路中电子定向移动的方向。①标出电池正负极；②画出纸筒A上导线的绕向并形成闭合电路。

14．电视机的遥控器是利用红外线传递信息对电视机进行遥控的。一次小丽坐的位置与电视机红外线接收窗口之间刚好有张椅子挡住视线，如图所示。小丽利用光的反射，将遥控器对准房间光滑的墙壁按动遥控器达到了遥控的目的，请你在图中画出遥控器发出红外线传播到电视机红外线接收窗口途径（保留作图痕迹）。
四、实验题：本题共3小题，共计24分。
15．（6分）如图所示，是小晋和小文“探究光的反射定律”时的实验装置。在平面镜的上方垂直放置一块光屏，光屏由可以绕ON折转的E、F两块平板组成。让一束光贴着光屏左侧的E板沿AO方向射到O点，在右侧F板上能看到反射光线OB。
(1)实验时他们从光屏前不同的方向都能看到光的传播路径，这是因为光在光屏上发生了
（选填“镜面”或“漫”）反射（1分）；
(2)小文将F板向后折转一定的角度，则在F板上不能看到反射光，说明光在发生反射时， ；
(3)小晋让光沿BO方向入射，发现反射光沿OA方向射出，说明在反射现象中 （1分）；
(4)在研究反射角和入射角的关系时，小文收集的数据如表，他分析表中数据，得出了结论：光在发生反射时，反射角等于入射角；小晋认为小文的实验结论不可靠，你认为不可靠的原因是 。
16．（10分）物理创新实验小组制作了“探究影响浮力大小的因素和验证阿基米德原理”的多功能演示仪，如图1所示，一个可以测推力的测力计，下面用轻质细杆固定一个重物，升降台上固定一个溢水桶，溢水桶的溢水口与烧杯通过溢水管相连，当水超过溢水口时，水便流入电子秤上的烧杯中，电子秤可显示压力的大小。如图2步骤A所示对测力计和电子秤进行调零。
图1 图2
图3
(1)调试完毕，通过升降台推动溢水桶缓慢向上移动。由图2步骤E可知，物体完全浸入盐水中所受浮力为 N；
(2)比较步骤B与C不能判断浮力的大小与浸入液体的深度的关系，原因是： 。
(3)根据有关数据，可以计算盐水的密度为 ；
(4)比较步骤B、C、D、E，可以得到的结论是 ，从而验证阿基米德原理；
(5)如果将电子秤上的圆柱形烧杯换成梯形容器，如图3所示，升降台推动溢水桶向上匀速移动的过程中，水对梯形容器底部的压强增加量随物体浸入水中的深度h的变化图象是图丙中的__________。（选“A”“B”“C”）。
A．B．C．
17．（8分）在“测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5V，有A、B两个规格分别为“10Ω 1A”、“50Ω 1A”的滑动变阻器，电源电压为3V。
图1
图2
(1)如图甲中已有部分电路连好，请你将电路连接完整，连好后滑片右移灯泡变亮。
(2)如图丙是小明根据实验数据绘制的通过小灯泡的电流随其两端电压变化的关系图像，分析图像可知小明选用的滑动变阻器是 （选填“A”或“B”）。
(3)为了测量小灯泡额定功率，小明向老师要了一个已知阻值为的定值电阻R0，设计了图2所示的电路图，也测出了灯泡的额定功率。请完成下列实验步骤：
①闭合开关S1、S3，断开S2，调节滑动变阻器的滑片使电流表的示数为 A；
②保持滑动变阻器的滑片位置不变，闭合开关S1、S2，断开S3，记下此时电流表的示数I；
③该小灯泡额定功率的表达式为P= （用已知量和测量量表示）。
五、计算题：本题共3小题，请写出必要的文字说明、过程或演算步骤，共计30分。
18．（8分）随着人们生活水平的提高，房车旅游受到了大众的青睐，某公司推出了如图所示的小型房车，小林和父母参观车展时试驾了该车，该车在平直公路上以54km/h的速度匀速直线行驶了3600m，已知车轮与水平路面总接触面积为0.4m2，试驾时车和人总质量为4×103kg，所受阻力是车和人总重的0.1倍。
求：（1）试驾过程中，当房车静止在水平路面上时，对水平路面的压强是多少？
（2）该房车匀速直线行驶了多长时间？
（3）该房车匀速直线行驶时牵引力做功的功率是多大？
19.（10分）某品牌智能滚筒洗衣机具有洗净度高、不伤衣物、可设定洗涤温度、方便安全等优点。其简化等效电路如图所示，此时处于空挡位置。普通快洗模式中，包括加热和保温洗涤两个状态，先设定洗涤温度，旋钮旋至1挡后闭合开关，洗衣机处于加热状态；当加热到预设温度时，旋钮自动转动实现挡位转换，旋至2挡时洗衣机处于保温洗涤状态，保温洗涤完成即普通快洗模式结束。R1和R2均为电热丝，其阻值不受温度影响，R1=22Ω，主要参数如右表。
求：（1）某次家庭中所有用电器中仅该洗衣机工作时，加热状态下连续加热540s，发现此过程中铭牌标有的电能表转动810r，求此时家庭中的实际功率；
（2）正常工作时，加热状态下电阻R1消耗的电功率；
（3）额定电压下，某次洗衣机内装有水和衣物共10kg，初温为20℃，设定洗涤温度为50℃，加热状态的加热效率是50%，不计保温洗涤过程中电能损失，求整个普通快洗模式中，电路消耗的总电能。[已知水和衣物混合后的平均比热容为]
20．（12分）小侨酷爱动手做实验，他在实验室中找到一个工件，该工件由实心圆柱体A、B紧密连接组成，hA=hB=10cm，SB=2SA=100cm2如图甲，用细线将工件与力传感器相连，如图乙为力传感器原理图，其中R为力敏电阻，其阻值与所受拉力F的关系如表1所示，电源电压为3V。重2.5N，底面积200cm2的薄壁柱形容器放在水平升降台上，其内装有15cm深的水，B的下表面刚好与水面接触。现将升降台上升使工件逐渐浸入水中，该过程中力传感器示数F与升降台上升高度h的关系如图丙。
求：（1）工件的质量；
（2）已知细线拉力为F0时，B恰好浸没，此时乙图中电流的大小；
（3）当工件浸没后剪断细线，稳定时容器对升降台的压强。

【参考答案】
一、单项选择题：本题共8小题，每小题3分，每题只有一个选项正确，共计24分。
1.【答案】D
【难度】0.85
【知识点】在人耳处减弱、从声源处减弱
【解析】A．请勿在小区内大声喧哗、唱歌或跳广场舞，是在声源处减弱噪声；
B．将电视、音响等设备音量调小，是在声源处减弱噪声；
C．高考期间请不要进行任何产生噪音、难闻气味的施工，是在声源处减弱噪声；
D．请考生准备好隔音耳塞，必要时可使用隔音耳塞，是在人耳处减弱噪声；
综上分析，减弱噪声的途径与其他不同的是D。
故选D。
2.【答案】B
【难度】0.65
【知识点】熔化与凝固的吸放热、生活中的汽、液化现象、升华与凝华的吸放热及其应用
【解析】A．简易冰箱上毛巾中的水在汽化过程中吸收热量，可以降低箱内食物温度，故A正确，不符合题意；
B．生鱼片下方的白气是固态干冰升华过程中从周围吸收大量的热，导致鱼片周围温度下降，周围空气中的水蒸气会液化形成大量小水滴而形成“白气”，故B错误，符合题意；
C．超市中利用冰块在熔化过程中吸热但温度保持不变，可以对鱼起到保鲜作用，故C正确，不符合题意；
D．冰箱冷冻室内壁上的霜是冰箱内水蒸气遇冷凝华形成的大量小冰晶，故D正确，不符合题意。
故选B。
3.【答案】D
【难度】0.65
【知识点】凸透镜成实像时像距随物距的变化规律、凸透镜成虚像时的物距与像距、凸透镜成虚像时像距随物距的变化规律
【解析】BC．盛水的水杯相当于柱形凸透镜，所成的像上下方向高度不变，只有左右会发生变化，故BC不符合题意；
AD．紧靠水杯放置一个小泥娃，将泥娃逐渐远离水杯过程中，在焦点内时，成正立、放大的虚像，越靠近焦点，像越大，所以虚像逐渐变胖；过了焦点后，成倒立的实像，离焦点越远，实像越小，所以实像逐渐变瘦。所以他看到的小泥娃像先变胖后变瘦，故A不符合题意，D符合题意。
故选D。
4.【答案】A
【难度】0.65
【知识点】保险丝的功能与使用方法、认识物质的物理属性
【解析】A．由题意知，石墨烯具有超强的导电性，说明电阻较小，而保险丝是用阻值较大，熔点较低的材料做成的，因此不能做保险丝，故A符合题意；
B．由题意知，石墨烯具有超强的硬度，导热性好，可以做家里烹饪用的汤锅，故B不符合题意；
C．由题意知，石墨烯具有优良的导电性，所以可以用来制成高压输电用的导线，故C不符合题意；
D．由题意知，石墨烯具有超强的硬度，所以可以做隧道掘进机的钻头，故D不符合题意。
故选A。
5.【答案】A
【难度】0.65
【知识点】常见的长度及估测、常见物质的密度、常见用电器的电功率、时间的估测
【解析】A．人体的平均密度与水的密度差不多，约为，故A符合题意；
B．中学生在体测中跑完1000m的时间在左右，故B不符合题意；
C．学生用计算器的功率很小，约为0.5mW，故C不符合题意；
D．中学生穿的鞋的长度用自己的手测量，“一拃”多一点，在25cm左右，故D不符合题意。
故选A。
6.【答案】D
【难度】0.65
【知识点】并联电路的设计
【解析】A．、S2两个开关都闭合，“人脸识别”与“刷卡识别”同时通过时，闸门才会打开，夜晚光线较暗时，人靠近闸机（光控开关自动闭合），摄像头开启补光灯，故A不符合题意；
B．光控开关闭合，再闭合S1或S2闸门才会打开，故B不符合题意；
C．光控开关闭合，S2闭合时进行补光，S1闭合时闸门打开，故C不符合题意；
D．当人脸识别（开关S1闭合）或刷卡识别（开关S2闭合）时，电动机均能打开，这说明两个开关互不影响，是并联的，然后与电动机串联；在光线较暗时，光开关S3自动闭合，补光灯L发光，这说明灯泡能独立工作，所以灯泡与电动机是并联的，故D符合题意。
故选D。
7.【答案】B
【难度】0.65
【知识点】计算物体运动的速度、生活中的汽、液化现象、不同参照物下描述运动
【解析】A．以飞行的导弹为参照物，发射车相对于飞行的导弹位置发生变化，发射车是运动的，故A正确，不符合题意；
B．发射时的“白气”是水蒸气遇冷液化形成的小水珠，故B错误，符合题意；
C．以预定海域为参照物，洲际导弹相对于预定海域位置发生变化是运动的，故C正确，不符合题意；
D．导弹飞行速度约
属于高超音速导弹，故D正确，不符合题意。
故选B。
8.【答案】A
【难度】0.15
【知识点】辨析物体的机械能是否发生变化、物体运动过程中各种机械能的变化情况
【解析】A．t2时刻排球产生的弹力最大，则弹性形变程度最大，则重心最低，重力势能最小，故A正确；
B．t2～t3时间内，弹力变小，则弹性形变程度变小，重心上升，重力势能变大，所以不是重力势能转化为动能，故B错误；
CD．整个过程中，因为要克服阻力，机械能转化为内能，所以机械能减小；所以排球t1时刻的机械能大于t3时刻的机械能，t1时刻和t3时刻弹力相同，则弹性形变程度相同，则重心高度相同，则重力势能相同，所以排球t1时刻的动能不等于t3时刻的动能，故CD错误。
故选A。
二、多项选择题：本题共4小题，每小题4分，每题有多个选项正确，全部选对得4分，部分选对得2分，有错选得0分，共计16分。
9.【答案】CD
【难度】0.65
【知识点】生活中的汽、液化现象、做功改变物体的内能、热机工作过程中的能量转化
【解析】A．拧瓶子时，是用做功的方式改变了瓶内气体的内能，相当于内燃机压缩冲程的能量转化，将机械能转化为内能，故A错误；
BC．瓶盖飞出，瓶内气体对瓶盖做功，将自身的内能转化为瓶盖的机械能，瓶盖飞出时的能量转化与内燃机的做功冲程相同，将内能转化为机械能，故B错误，C正确；
D．当瓶盖飞出时瓶口有白雾，这是因为瓶内气体对外做功，内能减小，温度降低，水蒸气遇冷液化形成小水滴，出现白雾，故D正确。
故选CD。
10.【答案】AD
【难度】0.85
【知识点】反射光随镜面转动的变化
【解析】AB．在太阳下山前（向西移动），随着太阳西斜，则入射角减小，定日镜（平面镜）与水平面之间的夹角变大，即定日镜（平面镜）应向逆时针方向适当转动才能继续照射接收器，故A正确，B错误；
CD．在太阳下山前（向西移动），随着太阳西斜，则入射角减小，由于反射角等于入射角，因此反射光线会靠近法线，从而使反射的光射向接收器的上方，如保持定日镜（平面镜）仍水平，可以将其向下移动，此时入射点将向左移动，反射光线平行于原来的反射路径向下移动，则可以继续照射接收器，故C错误，D正确。
故选AD。
11.【答案】ABD
【难度】0.4
【知识点】物体沉浮状态与浮力、重力和体积的关系
【解析】AB．相同的两个容器甲和乙分别装有体积相同的不同液体，设甲图中绳对小球的拉力为F，甲液体中小球受到的浮力
乙图中绳对小球的拉力也为F，乙液体中小球受到的浮力
可知
由于是同一小球，浸没时排开液体的体积相同，根据可得，。故AB正确；
C．放入小球后甲容器对桌面的压力
甲容器对桌面的压力
甲液体密度小于乙液体密度，因此，比较可得，左边容器对桌面的压力小于右边容器对桌面的压力，故C错误；
D．剪断乙中的细线，小球将上浮，最后漂浮，液面静止后，将会下降，根据可知，容器底部受到液体的压强变小，故D正确。
故选ABD。
12.【答案】AD
【难度】0.4
【知识点】欧姆定律的简单计算、电功率P=UI及推导式的简单计算
【解析】D．由电路图可知，灯与变阻器、R1串联接入电路，电压表V1测灯的电压，V2测灯与变阻器的电压，电流表测电路的电流，将滑动变阻器的滑片P由A端移到B端，变阻器连入电路的电阻变小，由串联电阻的规律可知串联电路总电阻等于各分电阻之和，所以电路的总电阻变小，根据欧姆定律可知通过电路的电流变大，根据U=IR判断，V1示数变大，故乙中下面的图线表示电压表V1的示数随电流表示数的变化规律，则乙中上面的图线表示电压表V2的示数随电流表示数的变化规律；当变阻器连入电路的电阻最大时，灯的电压为UL=2.4V，灯和变阻器的电压为8.4V，通过电路的电流为0.3A，由欧姆定律可得此时通过电路的电流为
即
……①
即
……②
由①②得RP=20Ω，RL=8Ω，故D正确；
AB．串联电路各处电流相等，串联电路总电压等于各部分电压之和，对R1来说，根据串联电路的规律及欧姆定律
即
……③
变阻器连入电路的电阻为0时，两电压表都测灯泡两端的电压，因此两电压表的示数相等，由图乙可知，灯的电压U′L=4.8V，灯的电流为I′=0.6A，由串联电路的规律及欧姆定律有
即
……④
由③④得U=12V，R1=12Ω，故A正确，B错误；
C．当变阻器连入电路的电阻为0时，电路中的电流最大，根据P=UI可得此时灯的功率最大，通过灯的电流为0.6A，所以灯泡的最大功率为
P=U′LI′=4.8V×0.6A=2.88W
故C错误。
故选AD。
三、作图题：本题共2小题，每小题3分，共计6分。
13.【答案】
【难度】0.65
【知识点】电流方向的规定、判断螺线管极性、电流方向、绕线方式的关系
【解析】由于正电荷定向移动的方向为电流方向，电子定向移动的方向与电流方向相反，所以电池左端为正极，电池右端为负极；由于同名磁极相互排斥，异名磁极相互吸引，小磁针右端为N极，所以通电螺线管左端为N极，由安培定则可知，螺线管外面的电流方向向上，如下图所示：
14.【答案】
【难度】0.65
【知识点】作光的反射光路图
【解析】以墙壁为对称轴，作红外接收口的对称点A，连接遥控器红外发射点与点A，交墙壁于点O即为入射点，O点与红外接收口的连线为反射光线，O点与遥控器红外发射点的连线为入射光线，如图：
四、实验题：本题共3小题，共计24分。
15.【答案】(1)漫
(2)反射光线、入射光线和法线在同一平面内
(3)光路是可逆的
(4)进行了一次实验，实验结果具有偶然性
【难度】0.65
【知识点】探究光的反射定律实验装置和实验操作
【解析】（1）在不同方向都能看到光的传播路径，是由于光发生了漫反射的缘故。
（2）由于入射光线、法线、反射光线在同一平面内，所以当E、F两块板共面时，可以在光屏上看到反射光；当E、F不在同一平面上时，在光屏上不能看到反射光，但此时的反射光线、入射光线和法线仍在同一平面内。
（3）让光线从沿着BO的方向射向镜面，会发现反射光线沿着OA方向射出，说明在光的反射现象中光路是可逆的。
（4）由于只进行了一次实验，实验结果具有偶然性，所以小文的实验结论不可靠。
16.【答案】(1)1.2
(2)见解析
(3)
(4)见解析
(5)B
【难度】0.4
【知识点】探究阿基米德原理实验装置和操作步骤、探究阿基米德原理实验的数据处理
【解析】（1）根据题意，测力计示数即为浮力大小，由图乙可知，E中测力计示数为1.2N，因此物体完全浸入盐水中所受浮力为1.2N。
（2）判断浮力的大小与浸入液体的深度的关系时，应控制液体密度和物体排开液体的体积相等，但步骤B与C中没有控制物体排开液体的体积相等，所以不能判断浮力的大小与浸入液体的深度的关系。
（3）完全浸入水中时
盐水密度为
（4）比较步骤B、C、D、E得到的结论是，浸没在液体中的物体受到浮力的大小等于其排开液体受到的重力。
（5）将物体放到柱形容器中，水面上升的高度，因为底面积为定值，故水面升高的高度与排开水的体积成正比，即图C。换成梯形后，容器液面上升的高度比柱形更高一些，根据，水对容器底部的压强增加量会相应变大。
故选B。
17.【答案】（1）
（2）B
（3）①0.5 ③2.5V×(I-0.5A)
【难度】0.4
【知识点】等效替代法测小灯泡的电功率、安阻法测小灯泡的电功率、伏安法测小灯泡的电功率
【解析】(1)小灯泡额定电压为2.5V，则电压表挑选小量程与小灯泡并联，电流表与滑动变阻器串联，由于要求滑片右移灯泡变亮，则说明滑片右移时电路电流变大，由欧姆定律可知，滑动变阻器接入阻值变小，故滑动变阻器应下端连右，上端左右都可，作图如下
(2)由图甲得 ，电源由两节干电池组成，则电源电压为3V，由图丙可知，当电压表示数为0.5V时，电路电流为0.1A，则此时滑动变阻器两端电源为2.5V，可计算电阻为
故滑动变阻器挑选的B。
(3)①闭合开关S1、S3，断开S2，电路为小灯泡与R0并联，电流表测R0所在支路，则要小灯泡正常发光，需要电压达到2.5V，由于并联电压相等，则只需R0所在支路电压为2.5V，则此时电流表示数为
③闭合开关S1、S2，断开S3时，电路为小灯泡与R0并联，电流表干路电流，则小灯泡所在支路电流为
I灯=I-I0=I-0.5A
可求灯泡额定功率为
P灯=U额I灯=2.5V×(I-0.5A)
五、计算题：本题共3小题，请写出必要的文字说明、过程或演算步骤，共计30分。
18.【答案】（1）1×105Pa；（2）240s；（3）6×104W
【难度】0.65
【知识点】P=Fv、压强公式的简单应用、二力或多力平衡问题、运用推导公式求解路程和时间
【解析】（1）房车对水平路面的压力为
房车对水平路面的压强为
（2）由题意可知，房车的速度为
所用的时间为
（3）由题意可得，房车所受阻力为
房车在水平路面上匀速直线行驶，处于受力平衡状态，故由二力平衡可得，房车所受牵引力为
牵引力做功的功率为
答：（1）试驾过程中，当房车静止在水平路面上时，对水平路面的压强是1×105Pa；
（2）该房车匀速直线行驶了240s；
（3）该房车匀速直线行驶时牵引力做功的功率是6×104W。
【答案】（1）1800W；（2）2200；（3）
【难度】0.15
【知识点】热机效率的计算、计算物体温度变化时的吸放热、电功率P=UI及推导式的简单计算、电功率P=W/t的简单计算、利用电能表的主要参数计算电能
【解析】（1）电能表参数表示，电路中消耗的电能，电能表的转盘旋转3000转，电能表转动810r，该过程消耗的电能为
此时家庭中的实际功率为
（2）根据题意可知，旋钮旋至1挡后闭合开关，洗衣机处于加热状态，此时R1和R2并联在电路中，R1两端电压为电源电压U=220V，R1=22Ω，正常工作时，加热状态下R1电阻消耗的电功率为
（3）加热过程中水和衣物混合物吸收的热量为
，
加热过程中R1和R2消耗的电能为
普通快洗过程加热时间为
由并联电路中总电功率等于各用电器电功率之和可知，加热过程中R2的电功率为
保温状态下旋钮旋至2挡，此时电动机和R2并联，由于R2两端电压没有变，因此保温状态下，R2的电功率仍然为P2=200W，又由表格数据可知，电动机的功率为P动=240W，则保温洗涤状态时电路中的总电功率为
保温状态下洗衣机的工作时间为
保温洗剂状态下洗衣机消耗的电能为
整个普通快洗模式中，电路消耗的总电能为
答：（1）此时家庭中的实际功率1800W；
（2）正常工作时，加热状态下电阻R1消耗的电功率2200；
（3）整个普通快洗模式中，电路消耗的总电能为。
20.【答案】（1）500g；（2）2.7g/cm3；（3）6cm
【难度】0.15
【知识点】密度公式的简单应用
【解析】（1）由图乙可知，当t=2min时，注水体积
注水质量为，总质量
则有
解得
（2）由题意得液面到达溢水口时的水质量
①
②
由①、②式解得金属块M的质量和溢出水的质量
，
金属块M的体积
金属块M的密度
（3）金属块M的高度
放出水的体积
当水面从C降低至与M上表面齐平时放出水的体积
因此，水面将下降至M以下。
方法一：设水面下降至M以下，放出水的体积为，则有
代入数据得
解得
则剩余水得深度
方法二：放水前水的总体积
代入数据得
答：（1）求模型的质量为500g；
（2）金属块M的密度为2.7g/cm3；
（3）模型中剩余水的深度为6cm。
A．简易冰箱上毛巾中的水汽化吸热可以降低箱内食物温度
B．生鱼片下方的白气是固态干冰升华形成的二氧化碳气体
C．超市中利用冰块熔化吸热，给鱼保鲜
D．冰箱冷冻室内壁上的霜是水蒸气凝华形成的
入射角
反射角
30°
30°
额定电压
220V
加热功率
2400W
设定温度范围
30﹣90℃
电动机功率
240W
普通快洗耗时
50min
R与F
的关系
R/Ω
10
6
4
2
F/N
30
20
15
10
