2025年江苏省苏州市昆山市、太仓市、常熟市、张家港市中考物理一模试卷（含解析）

这是一份2025年江苏省苏州市昆山市、太仓市、常熟市、张家港市中考物理一模试卷（含解析），共26页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。

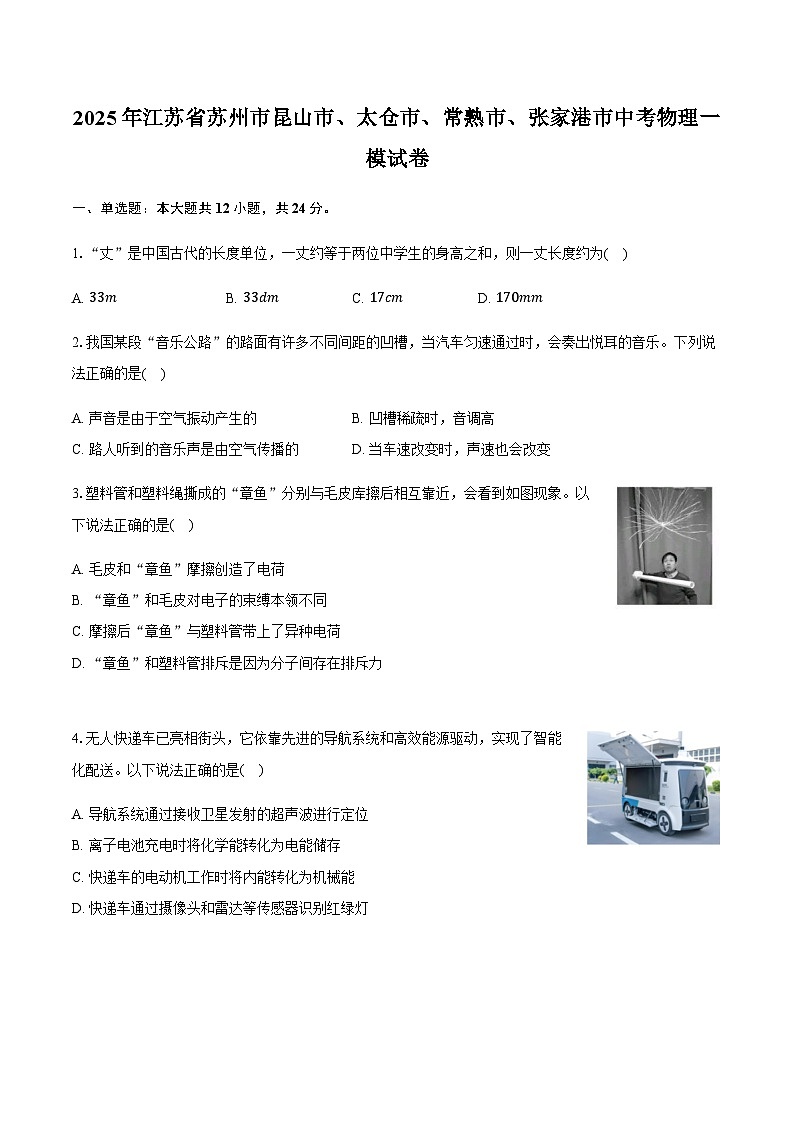

1.“丈”是中国古代的长度单位，一丈约等于两位中学生的身高之和，则一丈长度约为( )
A. 33mB. 33dmC. 17cmD. 170mm
2.我国某段“音乐公路”的路面有许多不同间距的凹槽，当汽车匀速通过时，会奏出悦耳的音乐。下列说法正确的是( )
A. 声音是由于空气振动产生的B. 凹槽稀疏时，音调高
C. 路人听到的音乐声是由空气传播的D. 当车速改变时，声速也会改变
3.塑料管和塑料绳撕成的“章鱼”分别与毛皮库擦后相互靠近，会看到如图现象。以下说法正确的是( )
A. 毛皮和“章鱼”摩擦创造了电荷
B. “章鱼”和毛皮对电子的束缚本领不同
C. 摩擦后“章鱼”与塑料管带上了异种电荷
D. “章鱼”和塑料管排斥是因为分子间存在排斥力
4.无人快递车已亮相街头，它依靠先进的导航系统和高效能源驱动，实现了智能化配送。以下说法正确的是( )
A. 导航系统通过接收卫星发射的超声波进行定位
B. 离子电池充电时将化学能转化为电能储存
C. 快递车的电动机工作时将内能转化为机械能
D. 快递车通过摄像头和雷达等传感器识别红绿灯

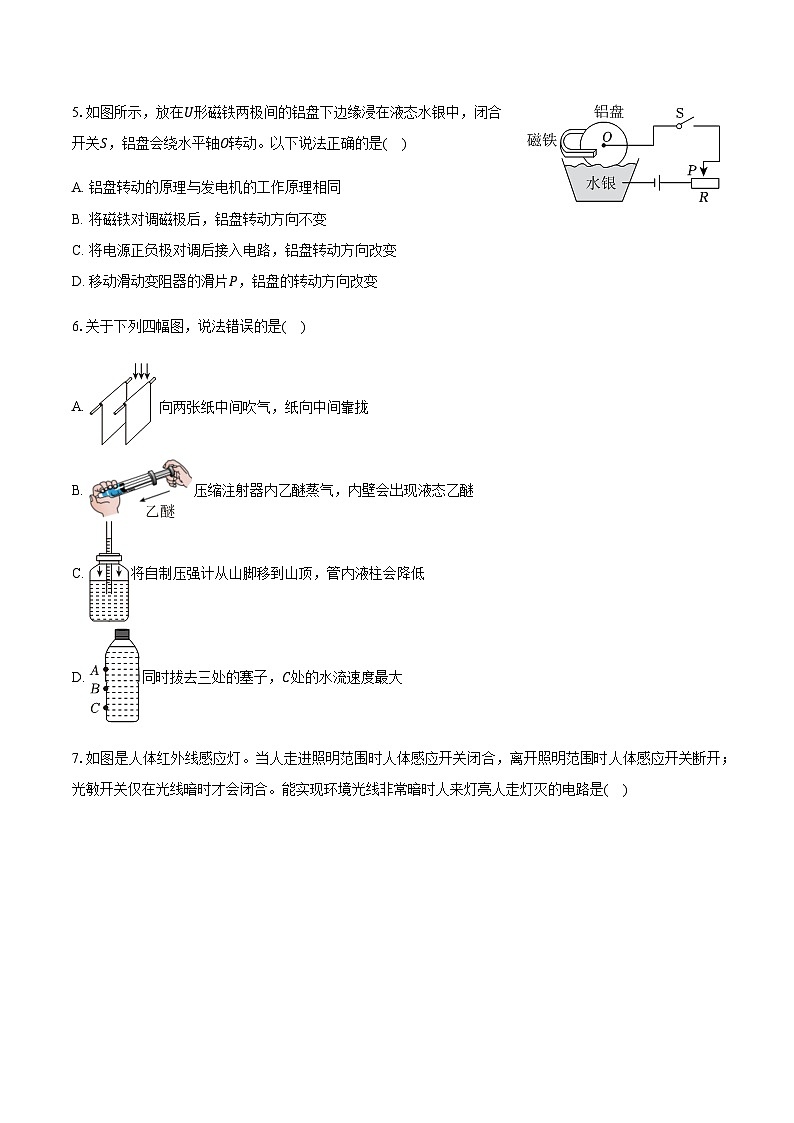

5.如图所示，放在U形磁铁两极间的铝盘下边缘浸在液态水银中，闭合开关S，铝盘会绕水平轴O转动。以下说法正确的是( )
A. 铝盘转动的原理与发电机的工作原理相同
B. 将磁铁对调磁极后，铝盘转动方向不变
C. 将电源正负极对调后接入电路，铝盘转动方向改变
D. 移动滑动变阻器的滑片P，铝盘的转动方向改变
6.关于下列四幅图，说法错误的是( )
A. 向两张纸中间吹气，纸向中间靠拢
B. 压缩注射器内乙醚蒸气，内壁会出现液态乙醚
C. 将自制压强计从山脚移到山顶，管内液柱会降低
D. 同时拔去三处的塞子，C处的水流速度最大

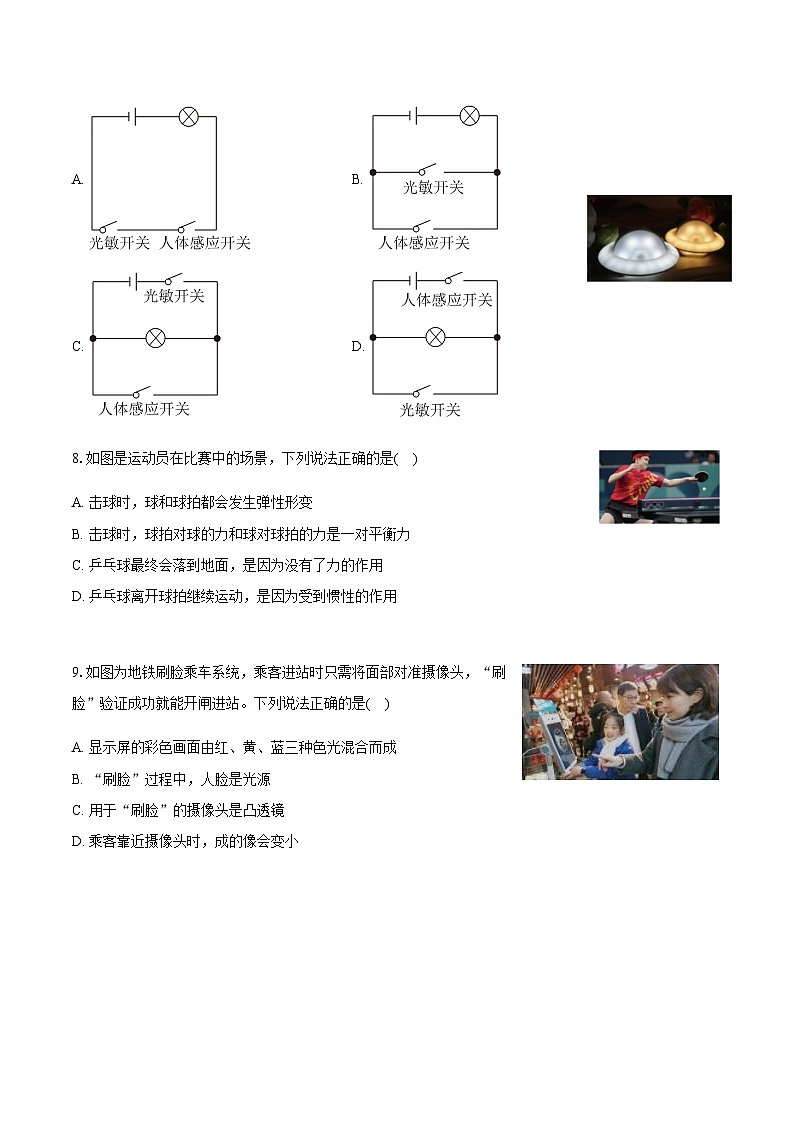

7.如图是人体红外线感应灯。当人走进照明范围时人体感应开关闭合，离开照明范围时人体感应开关断开；光敏开关仅在光线暗时才会闭合。能实现环境光线非常暗时人来灯亮人走灯灭的电路是( )
A. B.
C. D.
8.如图是运动员在比赛中的场景，下列说法正确的是( )
A. 击球时，球和球拍都会发生弹性形变
B. 击球时，球拍对球的力和球对球拍的力是一对平衡力
C. 乒乓球最终会落到地面，是因为没有了力的作用
D. 乒乓球离开球拍继续运动，是因为受到惯性的作用
9.如图为地铁刷脸乘车系统，乘客进站时只需将面部对准摄像头，“刷脸”验证成功就能开闸进站。下列说法正确的是( )
A. 显示屏的彩色画面由红、黄、蓝三种色光混合而成
B. “刷脸”过程中，人脸是光源
C. 用于“刷脸”的摄像头是凸透镜
D. 乘客靠近摄像头时，成的像会变小
10.木块在水平方向所受滑动摩擦力与拉力是不同性质力，但在特定条件下二者大小相等，这就为测量滑动摩擦力的大小提供了办法。以下说法错误的是
( )
A. 这种特定条件就是木块在水平方向处于平衡状态
B. 如果是拉木块如图甲，读取弹簧测力计示数时，木块必须做匀速直线运动
C. 如果是拉木板如图乙，读取弹簧测力计示数时，木块必须保持静止状态
D. 如果是拉木板如图乙，读取弹簧测力计示数时，木板必须做匀速直线运动
11.如图甲所示的过山车是一项惊险刺激的娱乐项目。如图乙所示是过山车轨道的示意图，过山车沿弧形轨道从a点运动到b点后进入竖直圆形轨道经过c点，然后通过d点(不计空气阻力)，下列说法正确的是( )
A. 乘坐过山车的游客相对于轨道是静止的
B. 过山车到达c点时，动能为零
C. 过山车经过a、d两点时，机械能大小相等
D. 过山车从b点运动到d点，部分动能转化为重力势能
12.将一个定值电阻接入图所示电路的虚线框处，并将一个电压表并联在某段电路两端(未画出)，闭合开关，移动滑片P多次记录电流表和电压表的示数；断开开关，只将定值电阻更换为小灯泡，再次获取数据并记录。将记录的数据绘制成如图乙所示的I-U图像。下列分析正确的是( )
A. 电源电压为6V
B. 图像b是用接入定值电阻时记录到两表的数据绘制得到的
C. 定值电阻和灯泡两端的电压各为3.5V时，灯泡的电阻较大
D. 接入小灯泡后，将滑片P向左移动时，电压表的示数变小
二、填空题：本大题共9小题，共26分。
13.物理量的测量是物理实验的基本操作，以下测量工具请正确读数甲图物体长度为______cm，乙图机械秒表读数为5min ______s。
14.黄旭华院士是中国核潜艇之父，研制出中国第一艘核潜艇。潜艇的动力来源于核反应堆，其主要利用图______(a/b)的过程获得能量，核能是一种______(可再生/不可再生)能源。
15.科学探究小组用真空罩进行了以下探究。如图-1当真空罩中的空气被逐渐抽出时，闹铃的声音会______，推理得出声音的传播需要介质；如图-2拨打真空罩中的手机，手机有“来电显示”，说明电磁波______(选填“能”或“不能”)在真空中传播；如图-3真空罩中的吸盘在抽气过程中会掉落，从而验证吸盘吸在一起是______的作用。
16.学习光学知识后，小明进行如下观察与思考：
(1)用图甲方法来研究太阳光，在测量各区域温度时，温度计放在______光外侧时示数升高较明显，______光外侧的光能使荧光物质发光；
(2)学校水池里有一把水位标尺，小明发现水池里的一条鱼恰好在标尺45cm处，水面在标尺75cm处，则鱼到水面的实际深度______于30cm；
(3)图乙水池底有一光源S发出的光经过水面折射后照亮墙上的N点，当向水池注水使水面上升高度d后，墙上的M点(未画出)被照亮，则M、N点间的距离______于d。
17.水透镜在图甲位置能成清晰的像，此时光屏上成倒立______的实像，抽水后光屏上的像不再清晰，在透镜前放一副眼镜，光屏上的像又变得清晰，这就是______眼的形成原因和矫正方法，甲、乙两图中的眼镜______(是/不是)同一种透镜。
18.小淇为探究电流与电压的关系，依次改进实验电路，如图甲、乙、丙所示。图甲改进为图乙，是为了保证实验过程中______不变；图乙改进为图丙主要是为了实现______，得到电流跟电压的定量关系。
小淇利用两节新干电池、滑动变阻器R1(10Ω1A)、R2(25Ω 1A)中的一个，按照图丙连接实物完成实验，实验数据如表所示，小淇选的是滑动变阻器______(R1/R2)。
19.动手探究：选用油性笔笔芯(或一端粗一端细的笔)探究轮轴的特点
(1)两手分别捏住两端笔尖和笔身，两手同时转动笔芯，捏住______(笔尖/笔身)的手移动距离较大；
(2)左手捏紧______(笔尖/笔身)一端，右手转动另一端，更容易使笔芯发生旋转。
20.家里突然跳闸，用测电笔辨别零线与火线应按图______方式；图c是小涵家的电能表，若只将吹风机接入该电路，观察到电能表指示灯1min闪了60次，则此吹风机的电功率______W。
21.如图甲为海昏侯墓出土的青铜蒸煮器，它印证了蒸馏技术源于古代中国。
(1)图乙为其剖面简图，A中燃料点燃后对B中的水加热，水汽化成水蒸气进入C加热酿酒原料，当温度达到78℃时(酒精沸点78℃)酿酒原料中的酒精开始沸腾，大量的酒精蒸汽与水蒸气进入外壳中空的冷凝室D，不断向空腔外壳注水口注入冷水，热水从排水口排出达到冷凝效果。用水做冷凝剂是因为水的______较大，若从注水口注入2kg温度为20℃的水，从排水口流出时水温升至50℃，这些水吸收了______J热量。冷凝室D内的混合蒸气遇冷后______形成酒液从出酒口流出，获得蒸馏酒。
(2)如图丙，想获得酒精含量更高的酒，也可利用蒸馏法进行提纯，烧瓶内的白酒(酒精和水的混合液)被加热后其中的酒精沸腾后大量汽化进入冷凝管，液化后由导管流入锥形瓶，即可获得度数较高的白酒。上述过程冷凝管中的冷却水应从______(A流向B/B流向A)冷凝效果更好；当观察到______现象，该蒸馏过程即可结束。
三、作图题：本大题共3小题，共6分。
22.如图，匀速向上拿起水杯，画出水杯竖直方向的受力示意图。
23.如图，在平静水池边看到了路灯的倒影，请画出看到灯上A点的光路图。
24.如图是磁力玩具车的结构图，电磁铁通电后小车会被弹射出去，请在虚线框画出电源符号并在括号内标出电磁铁磁极。
四、实验探究题：本大题共5小题，共25分。
25.探究“水沸腾前后温度的变化特点”。
(1)图甲组装器材时，调整B高度的主要依据是______；
(2)小明观察到水沸腾前气泡在上升过程中______(由小变大/由大变小)，水沸腾过程中温度______；
(3)两组同学在相同的环境中，用图甲装置分别进行实验，并绘制出图乙所示的a、b两个图像，则他们所用水的质量大小关系为ma______于mb。
26.利用图甲装置探究“平面镜成像的特点”，茶色玻璃板与水平纸面垂直。
(1)实验用茶色玻璃板代替平面镜，是因为相比于平面镜，茶色玻璃具有______性；
(2)为确定像的位置，将点燃的蜡烛A竖直立在玻璃板前，眼睛从图乙______处观察A的像，再将相同蜡烛B(未点燃)竖立在玻璃板后方，调至重合并记录像的位置；
(3)移开蜡烛B在其位置放一个光屏，从图乙______处观察，光屏上没有像说明平面镜成的是______像；
(4)改变A的位置多次实验，发现像和物到镜面的垂线段共线且等长(图丙)，由此得出：平面镜所成像和物的位置关系是______。
27.“探究什么情况下磁可以生电”的实验中，同学们连接了如图所示的装置，实验记录如表所示：
(1)实验中，AB棒的材料可能是______(铁/铜/陶瓷)；
(2)分析实验序号2和3，小翔认为产生感应电流的条件之一是电路中的部分导体必须左右运动，请你设计一种操作方法让导体上下运动也能产生感应电流______；
(3)对比实验序号3和4可知，产生感应电流的条件之一是______；
(4)如图乙，在“摇绳发电”活动中，同学需沿______(东西/南北)方向站立并摇绳，才能产生感应电流。
28.如图甲是测量额定电压为2.5V小灯泡电阻的电路图。
(1)闭合开关前应滑动变阻器的滑片应位于最______端；
(2)闭合S，移动滑片P发现电流表有示数，电压表始终无示数，原因可能是______；
(3)调节滑动变阻器使灯泡正常工作，电流表示数如图乙，小灯泡此时电阻______Ω(保留一位小数)；
(4)实验结束后，小君设计了图丙电路来测定另一个额定电压相同的小灯泡正常发光时的电阻。已知电源电压4.5V，R0=4Ω。请将下列步骤补充完整：
①开关S、S1闭合，S2断开，调节滑片P，使电压表示数为______V；
②保持滑片位置不动，闭合S、S2，断开S1，电压表示数1.5V；将滑片移至最左端，电压表示数3V；
③小灯泡正常发光时电阻为______Ω。
29.根据下列学科实践活动，回答问题。
小丽在帮妈妈利用厨房电子秤配置特定浓度糖水做面包时，发现在使用瓷勺搅拌糖水过程中，电子秤的示数在不停地变化，这引起了她浓厚的兴趣。她首先了解到电子秤是利用压力传感器工作的，它将压力转换为质量显示。于是，便如下猜想：
猜想一：增加的质量就是金属块的质量大小；
猜想二：增加的质量是金属块排开水的质量。
为排除不规则形状带来的干扰，小丽找到一个长方体金属块来探寻“示数不停变化”的原因。如图1，将装有适量水的烧杯放在水平电子秤上，读数为120g，再将细线系住的金属块缓慢浸入水中(不接触容器)，电子秤读数随之逐渐增大然后稳定在130g，随后松手金属块沉入水底(细线质量、体积均不计)。
(1)对比几次测量数据，小丽很快否定了猜想一并算出金属块质量为______g；
(2)为验证猜想二，她将烧杯一侧垫高，放在电子秤上，装水至杯口，并在杯口处放置好接水用小烧杯，若猜想正确，此时将金属块缓慢浸没到水中的过程中，电子秤示数将______，并可以测量小烧杯中水的质量加以验证；
(3)观察图①到③并联系所学“浮力大小与______有关、阿基米德原理及______这一力学知识”，进一步推论得出电子秤增大的压力来自于浮力；
(4)小丽还意外收获了利用电子秤快速测量固体密度的方法，此金属块密度为______kg/m3；
(5)进一步验证浮力与液体密度的关系，应在图______中，多次将10g糖倒入烧杯并搅拌均匀，静置后观察电子秤示数变化。
(6)推理应用：两个相同烧杯装等量的水，分别把体积相同的乒乓球和实心铁球浸没在水中(乒乓球用细线固定，铁球用细线吊着)(图2)，放在电子秤上后示数分别为m1和m2，则m1______m2。
五、计算题：本大题共2小题，共8分。
30.如图所示，请画出杠杆AB在图示位置静止时作用在B点的最小力F及其力臂L。
31.建筑工地上的塔吊结构如甲所示，不计绳重和摩擦，塔吊将底面积2m2、重8×103N的长方体建筑材料沿竖直方向匀速提高20m，绳子自由端拉力为5×103N。求：
(1)建筑材料放在水平地面静止时对地压强；
(2)该过程克服材料重力做的功；
(3)塔吊滑轮组部分(图乙)的机械效率。
六、综合题：本大题共2小题，共11分。
32.某次，清扫车在公路上匀速直线行驶了1.8km，用时10min，消耗了汽油0.3kg，清扫车行驶过程中牵引力做功功率恒为4.6×103W。求：(汽油的热值为4.6×107kg)
(1)汽油机的______冲程为清扫车提供动力；
(2)0.3kg的汽油完全燃烧放出的热量；
(3)此汽油机的效率。
33.小隽制作了一款家用衣物烘干机，简化加热电路如图所示，R1=990Ω、R2=110Ω均为加热电阻，通过S2实现高、低温挡的切换。求：
(1)S1闭合、S2连接触点“1”时，电路中的电流；
(2)高温挡时电路总功率；
(3)为缩短烘干时间，小隽在原电路中再接入一个加热电阻R0，高温挡功率变为原来的1.5倍，请说明R0的连接方式并计算R0阻值。
答案和解析
1.【答案】B
【解析】解：一般中学生的身高约为1.6m～1.7m，取平均值约为1.65m，两位中学生身高之和约为2×1.65m=3.3m=33dm，A选项33m远大于实际值；CD选项17cm=0.17m=170mm，远小于实际值，故B正确。
故选：B。
2.【答案】C
【解析】解：A.声音是由于不同间距的凹槽振动产生的，故A错误；
B.凹槽稀疏时，振动频率慢，音调低，故B错误；
C.路人听到的音乐声是由空气传播的，故C正确；
D.当车速改变时，音调会变，但声速不会改变，故D错误；
故选：C。
3.【答案】B
【解析】解：A、摩擦起电的实质不是创造了电荷，而是发生了电子的转移，故A错误；
B、“章鱼”与毛皮摩擦，原子核束缚电子的本领不同，束缚本领强的得到电子带负电，束缚本领弱的失去电子带正电，“章鱼”与毛皮带异种电荷，故B正确；
C、用毛皮分别摩擦塑料丝和塑料管，“章鱼”与塑料管带上了与毛皮不同的电荷，即为同种电荷，故C错误；
D、塑料绳的细丝散开形似“章鱼”是因为同种电荷相排斥，故D错误。
故选：B。
4.【答案】D
【解析】解：A、导航系统是通过接收卫星发射的电磁波进行定位的，而不是超声波。超声波在空气中传播距离较短，且容易受到干扰，不适合用于卫星定位，故A错误。
B、离子电池充电时，是将电能转化为化学能储存起来，放电时才是将化学能转化为电能，故B错误。
C、快递车的电动机工作时，是将电能转化为机械能，而不是内能转化为机械能。电动机通电后，定子产生磁场，带动转子运动，从而将电能转化为机械能，同时由于材料有电阻和转动有摩擦，会产生少量热能，但主要的能量转化是电能到机械能，故C错误。
D、无人快递车装有高清摄像头、激光雷达等传感器，360度无死角摄像，能清晰识别红绿灯、车道线以及障碍物，故 D正确。
故选：D。
5.【答案】C
【解析】解：A.铝盘和水银都为导体，闭合开关S，有从铝盘圆心流向圆周的电流(相当于每根半径都是一个通电导线)，通电铝盘在磁场中受到力的作用而运动，与电动机的工作原理相同，故A错误；
B.将磁铁的磁极对调后，磁场的方向与原来相反，则铝盘的受力方向与原来相反，转动方向与原来相反，故B错误；
C.将电源的正负极对调后接入电路，电流的方向与原来相反，则铝盘受力方向与原来反向，转动方向会改变，故C正确；
D.左右移动滑动变阻器的滑片P，铝盘中的电流大小发生变化，铝盘受到的磁场力的大小发生变化，转动速度变化，但铝盘的转动方向不会改变，故D错误。
故选：C。
6.【答案】C
【解析】解：A、对着两张平行的纸吹气，两纸中间的空气流速大压强小，而两纸的外部空气流速小压强大，两纸受到两边向内的压力差，所以两张纸被压到一起，能用流体压强与流速的关系来解释，故A正确；
B、利用压缩体积的方法可以使气体液化，推动活塞压缩注射器内乙醚蒸气，针筒内壁会出现液态乙醚，故B正确；
C、将自制的压强计从山脚移到山顶，山顶高度高，大气压强小，瓶中液体被瓶内气体压进管内，管内液柱会上升，故C错误；
D、同时拔去三处的塞子，C处最深，液体压强最大，水流速度最大，故D正确。
故选：C。
7.【答案】A
【解析】解：由题知，要求灯只有在光线暗、有人体靠近时才会自动发光，在人离开时自动关闭，说明光敏开关和人体感应器同时控制灯泡，即光敏开关和人体感应开关、灯泡三者串联，故A符合题意。
故选：A。
8.【答案】A
【解析】解：A、击球时，球拍对乒乓球施加的力是球拍发生弹性形变产生的，因为力的作用是相互的，所以乒乓球对球拍有反作用力，这个力是乒乓球发生弹性形变产生的，所以此时球和球拍都会发生弹性形变，故A正确；
B、击球时，球拍对球的力和球对球拍的力不是作用在同一物体上，不是一对平衡力，故B错误；
C、乒乓球最终会落到地面，是因为受到了重力的作用，故C错误；
D.球离开球拍之后在空中继续飞行，是因为球具有惯性，惯性不是力，不能说受到惯性作用，故D错误。
故选：A。
9.【答案】C
【解析】解：A、显示屏幕上的丰富色彩由红、绿、蓝三种色光混合而成，故A错误；
B、人脸不会发光，所以不是光源，故B错误；
CD、摄像头的镜头相当于凸透镜，光通过摄像头会发生折射，其成像原理与照相机相同，所以，“刷脸”时面部需位于摄像头的二倍焦距以外，成倒立、缩小的实像，人靠近摄像头时，物距减小，像距变大，像变大，故C正确，D错误。
故选：C。
10.【答案】D
【解析】解：A.木块在水平方向处于平衡状态时，它受到的滑动摩擦力与拉力就是一对平衡力。根据二力平衡的条件，这两个力的大小必然相等。因此，我们可以通过测量拉力的大小来间接得到滑动摩擦力的大小，故A正确；
B.在图甲中，如果是通过拉动木块来测量滑动摩擦力的，读取弹簧测力计示数时，木块一定要做匀速直线运动，只让木块处于平衡状态(匀速直线运动)，拉力与滑动摩擦力是一对平衡力，它们的大小就相等，故B正确；
CD.图乙实验中，拉动木板的快慢不同时，木块与地面是相对静止且必须保持静止状态，则测力计的示数是稳定的且相等，所以木板只要沿水平直线运动即可不一定做匀速直线运动，故C正确，D错误。
故选：D。
11.【答案】D
【解析】解：A、乘坐过山车的游客与轨道之间有位置的变化，所以乘坐过山车的游客相对于轨道是运动的，故A错误；
B、过山车到达c点时，仍然具有速度，动能不为零，故B错误；
C、过山车运动过程中克服做功，一部分机械能转化为内能，机械能越来越小，所以经过a、d两点时，机械能大小不相等，故C错误；
D、过山车从b点运动到d点，速度减小，高度增加，部分动能转化为重力势能，故D正确。
故选：D。
12.【答案】C
【解析】解：由图甲得，当虚线框处接入的是定值电阻时，定值电阻与变阻器串联，电流表测量电路电流；当虚线框处接入的是灯泡时，灯泡与变阻器串联，电流表测量电路电流。
AB、闭合开关，定值电阻(或灯泡)和滑动变阻器串联接入电路，根据U=IR可知定值电阻(或灯泡)两端的电压随电流的增大而增大，串联电路总电压等于各部分电压之和，则滑动变阻器两端的电压随电流的增大而减小，由乙图可知电压表与滑动变阻器并联接入电路，电压表测滑动变阻器两端的电压，
定值电阻的阻值不变，灯泡的电阻是变化的，所以a是接入定值电阻时记录的数据绘制得到的，b是接入灯泡时记录的数据绘制得到的，
当滑动变阻器两端的电压为0.5V时，通过电路的电流为0.7A，当滑动变阻器两端的电压为3.5V时，通过电路的电流为0.1A，
串联电路总电压等于各部分电压之和，根据欧姆定律可得电源电压U=IR定+UV，
代入数据可得0.7A×R定+0.5V=0.1A×R定+3.5V，
解方程可得R定=5Ω，
则电源电压U=IR定+UV=0.7A×5Ω+0.5V=4V，故AB错误；
C.定值电阻和灯泡两端的电压各为3.5V时，变阻器的电压均为
U1=U-U2=4V-3.5V=0.5V，
由图得，经过定值电阻的电流大于灯泡的电流，由欧姆定律得，灯泡的电阻较大，故C正确；
D.接入小灯泡后，将滑片P向左移动时，变阻器接入电路中电阻变大，由串联电路电压特点得，电阻越大，分到的电压越大，则电压表的示数变大，故D错误。
故选：C。
13.【答案】1.70 37.5
【解析】解：(1)由图可知刻度尺的分度值是0.1cm=1mm，物体左端与零刻度线对齐，右端的示数为1.70cm，故物体的长度为1.70cm；
(2)停表的小圈代表分，大圈代表秒；由图乙可知，机械秒表的小表盘的分针指在5min和6min之间，读作5min，分针指向更靠近6min处，则大表盘的读数应大于30s；大表盘的分度值为0.1s，秒针指在37s和38s中间，读作37.5s，所以机械秒表的读数为5min37.5s。
故答案为：1.70；37.5。
14.【答案】a 不可再生
【解析】解：核反应堆中的核裂变是可控的链式反应，通过铀等核燃料的裂变，释放出大量的能量，进而转化为潜艇所需的动力。潜艇的动力来源于核反应堆，其主要利用图a的过程获得能量，
核能所依赖的铀、钍等核燃料在地球上的储量是有限的，开采和利用后短期内无法再生，因此核能属于不可再生能源。
故答案为：a；不可再生。
15.【答案】逐渐减小 能 大气压
【解析】解：分析图-1的实验现象：当真空罩中的空气被逐渐抽出时，罩内空气减少，声音传播的介质逐渐减少，因此闹钟的声音会逐渐减弱，直至几乎听不见。由此可推理得出：声音的传播需要介质。
分析图-2的实验现象：拨打真空罩中的手机时，手机显示“来电显示”，说明手机接收到了电磁波信号。由此可得出结论：电磁波能在真空中传播。
分析图-3的实验现象：当真空罩内空气被抽出时，内部气压降低，吸盘外部气压与内部气压的差值减小，导致吸盘无法维持吸附状态而掉落。这验证了吸盘吸附是由于大气压的作用。
故答案为：逐渐减小；能；大气压。
16.【答案】红 紫 等 小
【解析】解：(1)太阳光经三棱镜色散后，在红光外侧存在红外线，红外线具有热效应，所以温度计放在红光外侧示数升高明显。在紫光外侧存在紫外线，紫外线最显著的性质是能使荧光物质发光。
(2)从水面上看水中的鱼，看到的鱼的位置比鱼的实际位置靠近水面，这是光的折射现象导致的。小明看到鱼在标尺45cm处，水面在标尺75cm处，此时看到的鱼的深度是视深，鱼的实际深度大于视深，即鱼到水面的实际深度等于30cm。
(3)当向水池注水使水面上升高度d后，光源S发出的光在水面的入射点会向左平移，根据光的折射定律，折射光线会平行于原来的折射光线向左平移。由于墙上的M点是新的折射光线照亮的点，所以M、N点间的距离小于水面上升的高度d。
故答案为：(1)红；紫；(2)等；(3)小。
17.【答案】缩小 远视 不是
【解析】解：水透镜在图甲位置能成清晰的像，u>v，在光屏上得到倒立、缩小的实像，生活中照相机是应用这一成像规律制成的；
抽水后光屏上的像不再清晰，凸透镜变薄，焦距变大，在透镜前放一副眼镜，光屏上的像又变得清晰，眼镜对光线有会聚能力，所以是远视眼的形成和矫正方法；
凹透镜可以成正立缩小的虚像，故乙图中是凹透镜，甲是凸透镜，甲乙不是同一种透镜。
故答案为：缩小；远视；不是。
18.【答案】电阻 多次实验 R2
【解析】解：(1)探究电流与电压的关系时，要控制电阻大小不变，由图甲改进为图乙是为保证实验过程中电阻这一因素不变；本实验中，为得出普遍性的结论，要多次测量，故由图乙改进为图丙是因为使用滑动变阻器既能保护电路，又能通过调节滑动变阻器使电阻R两端的电压改变；
(2)当滑动变阻器阻值最大时，电路中电流最小，故数据1为滑动变阻器阻值最大时的数据，已知电源电压U=3V，电路中的电流为0.1A，定值电阻两端的电压为1V，根据串联电路电压的规律U滑=U-U定=3V-1V=2V，根据欧姆定律R滑=U滑I=2V0.1A=20Ω，故滑动变阻器应该选R2(25Ω 1A)。
故答案为：(1)电阻；多次实验；(2)R2。
19.【答案】笔身 笔尖
【解析】解：用油性笔笔芯探究轮轴的实验时，笔身相当于轮，而笔尖相当于轴。轮半径远大于轴半径，使用轮轴的时候，省力但费距离，所以两手分别捏住两端笔尖和笔身，两手同时转动笔芯，捏住笔身的手移动距离较大；左手捏紧笔尖一端，右手转动另一端，更容易使笔芯发生旋转。
故答案为：(1)笔身 (2)笔尖。
20.【答案】a 1200
【解析】解：用测电笔时手必须接触笔尾金属体，图a正确；
电能表指示灯1min闪了60次，消耗的电能为：W=3.6×106J3000×60=7.2×104J；
吹风机的电功率为：P=Wt=7.2×104J60s=1200W。
故答案为：a；1200。
21.【答案】比热容 2.52×105 液化 B流向A 温度计示数高于78℃
【解析】解：(1)利用水来做冷凝剂，是因为水的比热容较大，与其他物质相比，质量相同时，升高相同的温度，水吸热的热量较多。
水吸收的热量：
Q水=c水m水△t=4.2×103J/(kg⋅℃)×2kg×(50℃-20℃)=2.52×105J；
冷凝室D内的混合蒸气遇冷后液化形成酒液从出酒口流出，获得蒸馏酒；
(2)冷凝管采用逆向通水法，进水方向与蒸气流向一致，即冷凝管中的冷却水应从B流向A，冷凝效果更好；
由于酒精的沸点为78℃，且酒精在沸腾过程中吸收热量，温度不变，所以当温度计示数高于78℃时该蒸馏过程即可结束。
故答案为：(1)比热容；2.52×105；液化；(2)B流向A；温度计示数高于78℃。
22.【答案】解：匀速向上拿起水杯，水杯向上做匀速直线运动，水杯在竖直向上受到向上的摩擦力f、向下的重力G，二力是一对平衡力，大小相等，二力的作用点都画在水杯的重心，从作用点分别沿力的方向画一带箭头线段，在箭头附近标上f、G，如图所示：
【解析】解：匀速向上拿起水杯，水杯向上做匀速直线运动，水杯在竖直向上受到向上的摩擦力f、向下的重力G，二力是一对平衡力，大小相等，二力的作用点都画在水杯的重心，从作用点分别沿力的方向画一带箭头线段，在箭头附近标上f、G，如图所示：
23.【答案】
【解析】解：作出A点的对称点A'，即为像点，连接眼睛与A'，与水平面的交点为入射点O，再连接AO，画上箭头，则AO为入射光线，O与眼睛的连线为反射光线。如下图所示：
24.【答案】
【解析】解：(1)当电磁铁通电后，小车会被电磁铁“弹射”出去，由同名磁极相互排斥可知，电磁铁的左端为N极，右端为S极；
(2)由安培定则可知，电流从螺线管的左端流入，右端流出，所以电源的左侧为正极，右侧为负极，如图所示：
25.【答案】酒精灯外焰加热 由大变小 保持不变 大
【解析】(1)为确保用酒精灯外焰加热，即图甲组装器材时，调整B高度的主要依据是酒精灯外焰加热。
(2)小明观察到水沸腾前气泡在上升过程中由大变小。因为水沸腾前，底部水温度高先汽化，而上部水温度低，气泡在上升过程中遇冷收缩。水沸腾过程中温度保持不变。
(3)因为在相同的加热条件下，水的质量越大，升高相同温度所需吸收的热量就越多，加热时间也就越长，升温速度会更慢；反之，质量越小，升温速度越快。由图乙可知，a曲线升温慢，说明其质量较大，b曲线升温快，则质量较大，即他们所用水的质量大小关系为ma大于mb。
故答案为：(1)酒精灯外焰加热；(2)由大变小；保持不变；(3)大。
26.【答案】透光 a b 虚 像与物体关于镜而对称
【解析】(1)探究平面镜成像实验中，要用茶色的玻璃板代替平面镜，因为茶色玻璃具有透光性，故在玻璃板另一侧能看到物体的像，同时还能看到代替物体的另一个物体，便于确定像的位置；
(2)平面镜成的像是光的反射形成的，A蜡烛发出的光线经玻璃板反射，被人眼接收，才能看到像，故眼睛在a所在这一侧；
(3)移开蜡烛B在其位置放一个光屏，从图乙b处直接观察光屏，光屏上没有像，说明平面镜成虚像；
(4)改变A的位置多次实验，发现像和物到镜面的垂线段共线且等长，说明像与物体关于镜而对称。
故答案为：(1)透光性；
(2)a；
(3)b；虚；
(4)像与物体关于镜而对称。
27.【答案】铜 将磁体两极水平放置 电路闭合(通路) 东西
【解析】(1)因为磁体能够吸引磁性材料(铁、钴、镍等)，所以通电导体不能为磁性材料，故不能选择铁棒进行实验，而是铜棒；实验中，AB棒的材料可能是铜；
(2)产生感应的条件是，闭合电路一部分导体在磁场中做切割磁感线运动，分析实验序号2和3，小翔认为产生感应电流的条件之一是电路中的部分导体必须左右运动，设计一种操作方法让导体上下运动也能产生感应电流将磁体两极水平放置；
(3)对比实验序号3和4可知，产生感应电流的条件之一是电路闭合(通路)；
(4)地磁场的方向大致是沿南北方向的，要想让导线在地磁场中切割磁感线，需沿东西方向站立并摇绳，才能产生感应电流。
故答案为：(1)铜；
(2)将磁体两极水平放置；
(3)电路闭合(通路)；
(4)东西。
28.【答案】右 小灯泡短路 8.3 2 5
【解析】(1)为了电路安全，闭合开关前应滑动变阻器的滑片应位于最右端；
(2)闭合S，移动滑片P发现电流表有示数，说明电路通路，电压表始终无示数，说明小灯泡两端没有电压，由此可知电路可能的故障原因是小灯泡短路；
(3)如图乙电流表的量程是0-0.6A、分度值0.02A，电流表示数0.3A，
小灯泡正常发光时的电阻RL=U额I=≈8.3Ω；
(4)①开关S、S1闭合，S2断开，调节滑片P，使小灯泡正常发光，电压表的示数U0=U-U额=4.5V-2.5V=2V；
②保持滑片位置不动，闭合S、S2，断开S1，电压表示数1.5V，将滑片移至最左端，电压表示数3V，根据串联电路中电压的分配规律得：
U0U-U0=R滑大R0
R滑大=U0U-U0R0=3V4.5V-3V×4Ω=8Ω，
保持滑片位置不动，闭合S、S2，断开S1，电压表示数1.5V，设此时接入的电阻R滑，
U'U-U'=R滑R0+R滑大-R滑，
滑4Ω+8Ω-R滑
R滑=4Ω，
③开关S、S1闭合，S2断开，小灯泡和滑动变阻器串联，由串联电路电压的分配规律得：
U额U-U额=R额R滑，
额4Ω，
小灯泡正常发光时的电阻R额=2.5V2V×4Ω=5Ω
故答案为：(1)右；(2)小灯泡短路；(3)8.3；(4)①2；③5。
29.【答案】27 不变 排开液体的体积 力的作用是相互的 2.7×103 ④ <
【解析】(1)金属块的质量m=147g-120g=27g；
(2)电子秤的示数等于剩余水、烧杯和金属块和排开水的质量之和，故电子秤的示数不变；
(3)观察图①到③“浮力大小与排开液体体积有关、阿基米德原理及力的作用是相互的，得出电子秤增大的压力来自于浮力(4)由①④可知金属块浸没时受到浮力F浮=G排=m排g=(130-120)×10-3kg×10N/kg=0.1N，
由阿基米德原理可求出金属块的体积V=F浮ρ水g=0.1N1.0×103kg/m3×10N/kg=1×10-5m3，
金属块的密度ρ=mV=27×10-3kg1×10-5m3=2.7×103kg/m3；
(5)图④中金属块浸没在水中可知受到的浮力，多次将10g糖倒入烧杯并搅拌均匀，静置后观察电子秤示数变化，从电子秤示数的变化量，可知浮力的变化量从而说明浮力的大小与液体的密度有关；
(6)图2中由于乒乓球子和容器底部连在一起，m1等于烧杯、水和乒乓球的质量之和，m2为烧杯、水和铁球排开水的质量之和，乒乓球在水中漂浮，重力等于浮力，排开水的质量相当较少，故m1
