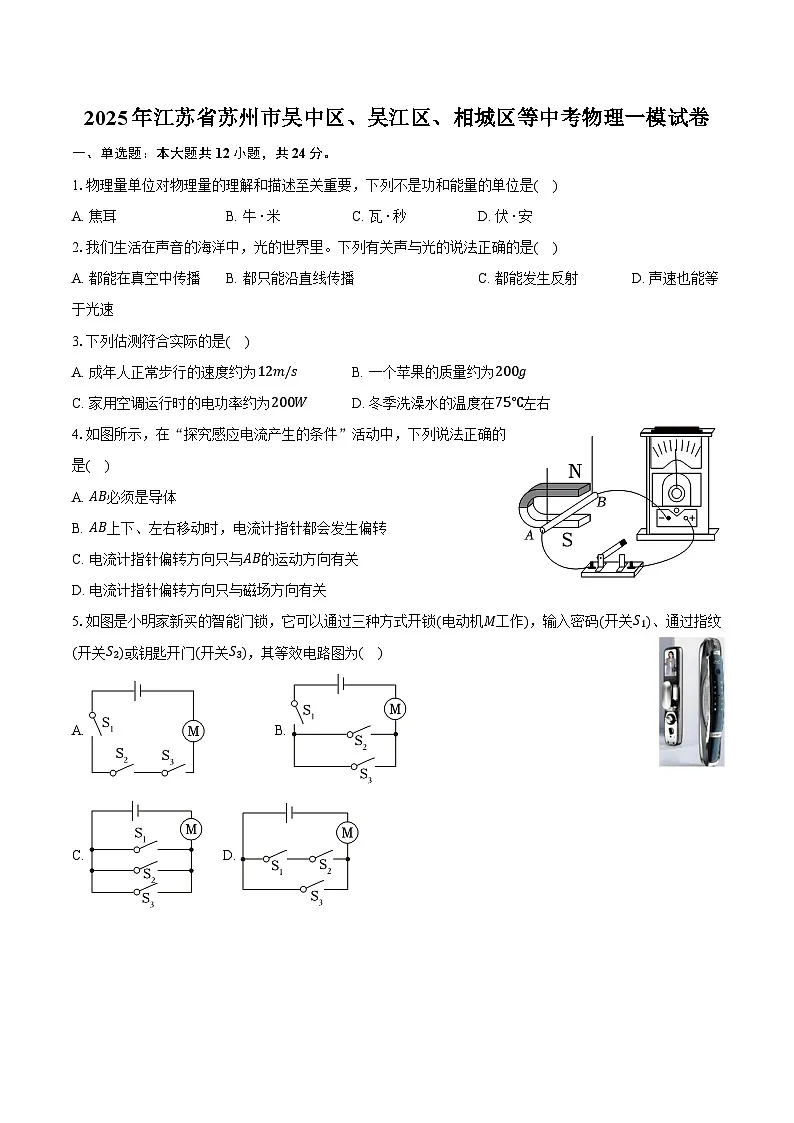

2025年江苏省苏州市吴中区、吴江区、相城区等中考物理一模试卷

这是一份2025年江苏省苏州市吴中区、吴江区、相城区等中考物理一模试卷，共21页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.物理量单位对物理量的理解和描述至关重要，下列不是功和能量的单位是( )
A. 焦耳B. 牛⋅米C. 瓦⋅秒D. 伏⋅安
2.我们生活在声音的海洋中，光的世界里。下列有关声与光的说法正确的是( )
A. 都能在真空中传播B. 都只能沿直线传播C. 都能发生反射D. 声速也能等于光速
3.下列估测符合实际的是( )
A. 成年人正常步行的速度约为12m/sB. 一个苹果的质量约为200g
C. 家用空调运行时的电功率约为200WD. 冬季洗澡水的温度在75℃左右
4.如图所示，在“探究感应电流产生的条件”活动中，下列说法正确的是( )
A. AB必须是导体
B. AB上下、左右移动时，电流计指针都会发生偏转
C. 电流计指针偏转方向只与AB的运动方向有关
D. 电流计指针偏转方向只与磁场方向有关
5.如图是小明家新买的智能门锁，它可以通过三种方式开锁(电动机M工作)，输入密码(开关S1)、通过指纹(开关S2)或钥匙开门(开关S3)，其等效电路图为( )
A. B.
C. D.

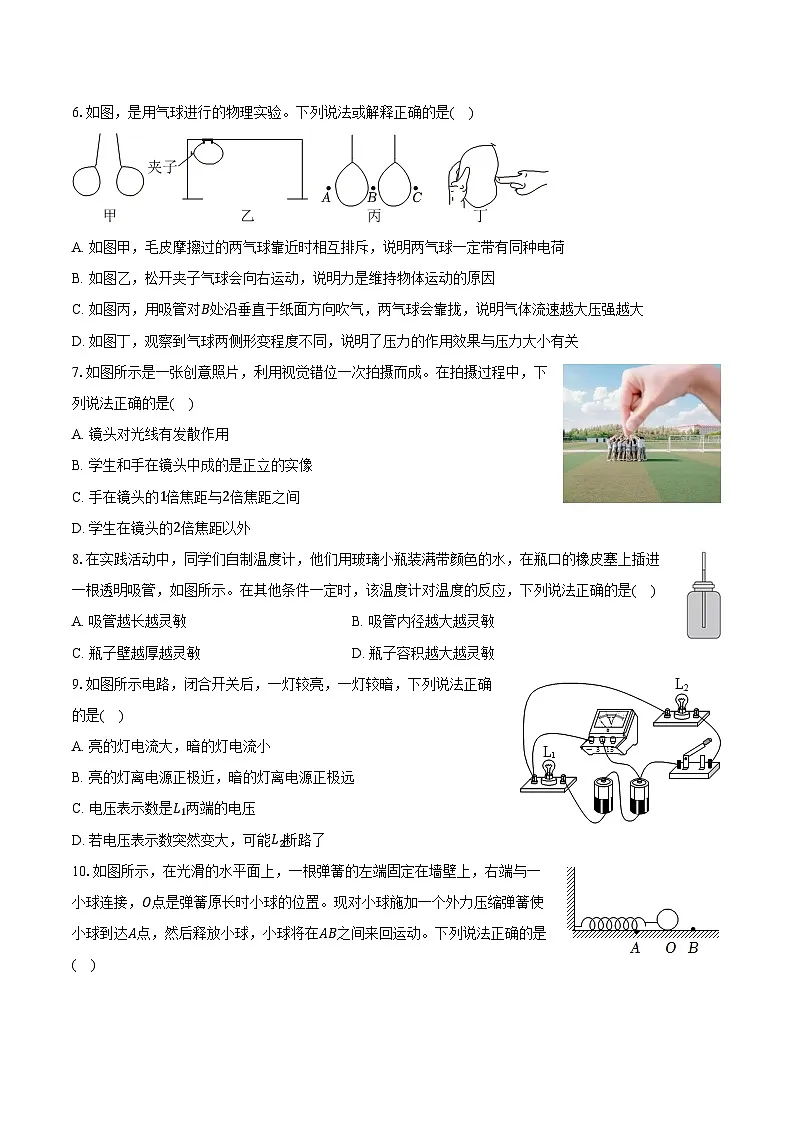

6.如图，是用气球进行的物理实验。下列说法或解释正确的是( )
A. 如图甲，毛皮摩擦过的两气球靠近时相互排斥，说明两气球一定带有同种电荷
B. 如图乙，松开夹子气球会向右运动，说明力是维持物体运动的原因
C. 如图丙，用吸管对B处沿垂直于纸面方向吹气，两气球会靠拢，说明气体流速越大压强越大
D. 如图丁，观察到气球两侧形变程度不同，说明了压力的作用效果与压力大小有关
7.如图所示是一张创意照片，利用视觉错位一次拍摄而成。在拍摄过程中，下列说法正确的是( )
A. 镜头对光线有发散作用
B. 学生和手在镜头中成的是正立的实像
C. 手在镜头的1倍焦距与2倍焦距之间
D. 学生在镜头的2倍焦距以外
8.在实践活动中，同学们自制温度计，他们用玻璃小瓶装满带颜色的水，在瓶口的橡皮塞上插进一根透明吸管，如图所示。在其他条件一定时，该温度计对温度的反应，下列说法正确的是( )
A. 吸管越长越灵敏B. 吸管内径越大越灵敏
C. 瓶子壁越厚越灵敏D. 瓶子容积越大越灵敏
9.如图所示电路，闭合开关后，一灯较亮，一灯较暗，下列说法正确的是( )
A. 亮的灯电流大，暗的灯电流小
B. 亮的灯离电源正极近，暗的灯离电源正极远
C. 电压表示数是L1两端的电压
D. 若电压表示数突然变大，可能L2断路了

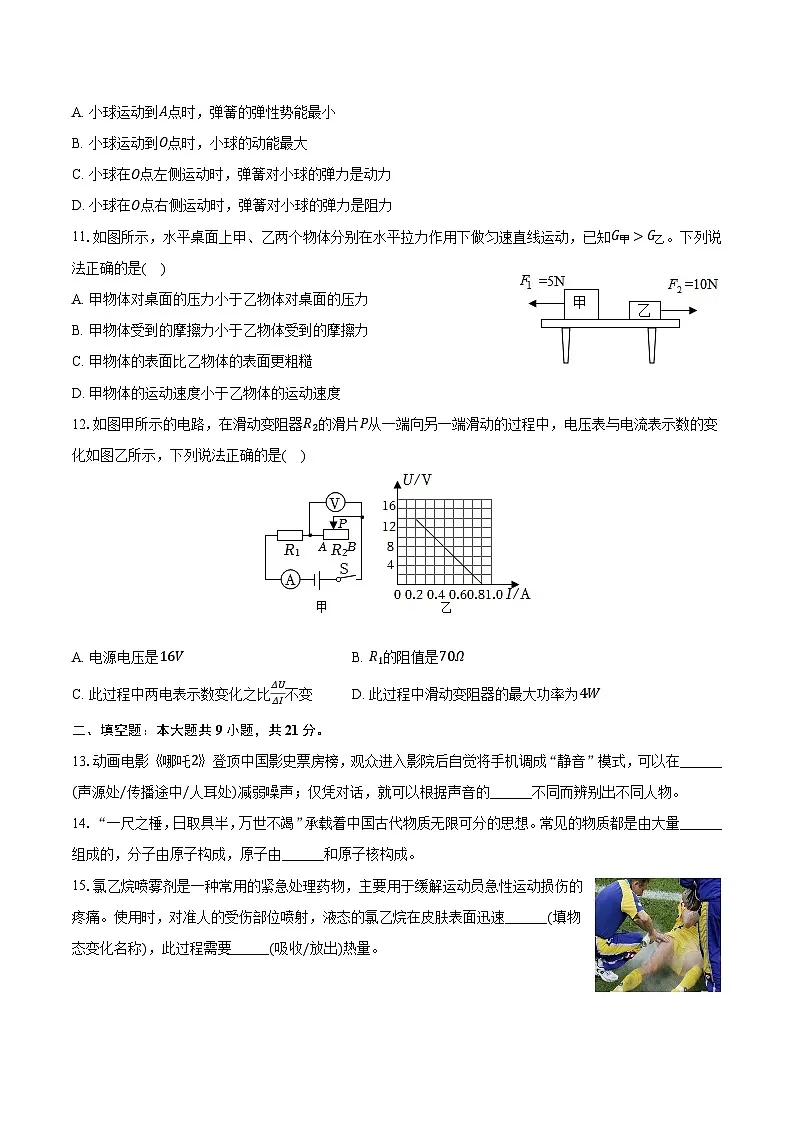

10.如图所示，在光滑的水平面上，一根弹簧的左端固定在墙壁上，右端与一小球连接，O点是弹簧原长时小球的位置。现对小球施加一个外力压缩弹簧使小球到达A点，然后释放小球，小球将在AB之间来回运动。下列说法正确的是( )
A. 小球运动到A点时，弹簧的弹性势能最小
B. 小球运动到O点时，小球的动能最大
C. 小球在O点左侧运动时，弹簧对小球的弹力是动力
D. 小球在O点右侧运动时，弹簧对小球的弹力是阻力
11.如图所示，水平桌面上甲、乙两个物体分别在水平拉力作用下做匀速直线运动，已知G甲>G乙。下列说法正确的是( )
A. 甲物体对桌面的压力小于乙物体对桌面的压力
B. 甲物体受到的摩擦力小于乙物体受到的摩擦力
C. 甲物体的表面比乙物体的表面更粗糙
D. 甲物体的运动速度小于乙物体的运动速度
12.如图甲所示的电路，在滑动变阻器R2的滑片P从一端向另一端滑动的过程中，电压表与电流表示数的变化如图乙所示，下列说法正确的是( )
A. 电源电压是16VB. R1的阻值是70Ω
C. 此过程中两电表示数变化之比ΔUΔI不变D. 此过程中滑动变阻器的最大功率为4W
二、填空题：本大题共9小题，共21分。
13.动画电影《哪吒2》登顶中国影史票房榜，观众进入影院后自觉将手机调成“静音”模式，可以在______(声源处/传播途中/人耳处)减弱噪声；仅凭对话，就可以根据声音的______不同而辨别出不同人物。
14.“一尺之棰，日取具半，万世不竭”承载着中国古代物质无限可分的思想。常见的物质都是由大量______组成的，分子由原子构成，原子由______和原子核构成。
15.氯乙烷喷雾剂是一种常用的紧急处理药物，主要用于缓解运动员急性运动损伤的疼痛。使用时，对准人的受伤部位喷射，液态的氯乙烷在皮肤表面迅速______(填物态变化名称)，此过程需要______(吸收/放出)热量。
16.如图所示实验中，为了判断重力的方向，将一杯水放于小球后，以水面作为参考面，缓慢改变支架底座的倾角，总观察到OA与水面______，由此可得出重力的方向总是______的，得出该结论依据的是______。
17.如图所示是小明家的部分电路，开关闭合后，标有“220V 44W”的照明灯L正常发光，此时通过的电流为______A；断开开关，用试电笔按照正确的操作方法接触B处，氖管______(发光/不发光)，所以该电路______(存在/不存在)安全隐患。
18.两个完全相同的玻璃杯A和B，A倒扣着放入盛水的容器中、B中装有一些水，如图所示放置。用酒精灯给各容器中的水加热，使水沸腾后继续加热的过程中，A杯中的水______(填“能”或“不能”)沸腾，；B杯中的水______(填“能”或“不能’)沸腾。
19.如图，辘轭是一种汲水工具，通过转动摇把使绳子在轴筒上叠绕，将水桶提起。使用该装置______省功；将桶中的水尽量装满一些，______提高该装置的机械效率；若以更快的速度提升水桶，______提高该装置的机械效率。(以上均选填“能/不能”)
20.如图所示，在水平地面上有两个由同种材料制成的均匀正方体甲和乙，它们的边长分别为h和3h，则甲、乙对地面的压强之比为______；若乙沿竖直方向切割一部分(切割面与竖直面平行)叠放在甲的正上方，此时甲、乙对地面的压强相等，则乙正方体切去的厚度Δd= ______h。
21.兴趣小组自制“潜水艇”，将其放入一个底面积S为100cm2，水深h0为10cm的薄壁柱形容器内。“潜水艇”放入水中恰好悬浮，如图所示，此时水深h1为12cm，“潜水艇”受到的重力大小为______N。打开进水阀门，空腔内开始进水，“潜水艇”下沉，最终沉底且空腔充满水，此时容器内水深为______cm。(“潜水艇”的材料密度ρ=2.0×103kg/m3)
三、作图题：本大题共4小题，共8分。
22.如图所示，在水平位置平衡的轻质衣架，搭上一条毛巾后，要使其在此位置仍保持平衡，请在A点画出应施加的最小力F1与力臂L1．
23.如图所示，请在图中面出两条入射光线通过凸透镜后的折射光线。
24.如图所示，请将电位器连入右侧电路中，要求逆时针旋转旋片P时，灯泡变暗。
25.如图所示，在虚线框内标出通电螺线管的磁极(用“N”或“S”表示)。
四、实验探究题：本大题共4小题，共25分。
26.小华进行“探究光的反射定律”实验，步骤如下：
①把白纸放在水平桌面上；
②在白纸上画一条直线；
③将平面镜的一侧与直线重合，并垂直立在纸面上；
④让红、绿两束激光射向平面镜的同一点O，如图甲所示，其中红色激光垂直平面镜入射；
⑤在白纸上用笔描绘出光路。记录的结果如图乙所示。

(1)将激光贴着白纸射向镜面，能从不同方向观察到白纸上光的传播路径，是因为光在白纸上发生了______反射；
(2)改变绿光的入射角度α，多次测量反射角β记录在表格中.根据表格中数据可以得出______，实验中多次测量的目的是______；
(3)小华没有找到红光的反射光束，她认为当光垂直平面镜入射时，不存在反射光，你认为她的观点正确吗？______。
小明的实验装置如图丙所示，他先用加湿器使整个玻璃罩内充满水雾，将平面镜放在一个能转动的水平圆台上，用固定的红色激光笔发出一束垂直射向平面镜的光NO，然后用另一支绿色激光笔向O点发出一束光AO，经平面镜反射后沿OB方向射出。
①实验中，用加湿器使整个玻璃罩内充满水雾的目的是______(显示光路/降低温度)，红色激光NO的作用是代表______；
②缓慢转动圆台到某一特定角度时，可以看到三束光相互重合，说明在光的反射现象中，反射光线、入射光线、法线______。
27.暑假里，小明在海边带回一些砂石(如图甲)，进行如下测量。

(1)托盘天平放在水平台面上，将游码移至标尺左端的______处，发现指针静止时的位置如图乙所示，应将平衡螺母向______调节，使天平横梁水平平衡；
(2)如图丙，将带有标记线A的空烧杯放在左盘，向右盘加减砝码，并调节游码在标尺上的位置，直到横梁恢复平衡，此时右盘中的砝码和游码的位置如图丁所示，空烧杯的质量为______g；
(3)在烧杯中装入砂石，砂石面恰好与标记线A齐平，测出烧杯和砂石的总质量为174g；
(4)倒出砂石，在烧杯中装水至标记线A处，测出烧杯和水的总质量为109g；
(5)根据以上测量结果可计算出这些砂石的密度为______g/cm3；
(6)若在完成(3)后，未倒出砂石，而是再向烧杯中加水，直至到标记线A，此时测出总质量为189g，则这些砂石的物质密度为______g/cm3。
28.小明利用如图甲所示电路测量小灯泡L正常发光时的电阻，其额定电压为2.7V，请回答下列问题：
(1)小明连接电路时，开关应处于______(断开/闭合)状态；
(2)连接好电路并检查后，闭合开关S，发现小灯泡不亮，电流表和电压表均有示数，接下来更合理的操作是______；
A.移动滑片P
B.更换小灯泡
C.更换电源
(3)问题解决后闭合开关S，调节滑动变阻器滑片P至某位置，观察到电压表示数为2.5V，要使小灯泡正常发光，应将滑片P向______端滑动。调整到位时，小灯泡正常发光时电流表示数如图乙所示，则小灯泡L正常发光时的电阻RL= ______Ω；
(4)根据以上实验数据，还可得小灯泡L正常发光时的功率PL= ______W；
(5)由于电压表的分流，会使得电流值的测量出现误差，导致电阻的测量值偏小，功率的测量值______。
29.某物理兴趣小组用如图所示的实验装置“测量小车运动的平均速度”。实验中，他们将小车从带刻度(分度值为1cm)的斜面顶端A点由静止释放，并同时按下计时器开始计时，图中方框内显示了小车位于A、B、C三个标记点的时刻(数字分别表示“时：分：秒”)。

(1)根据图中信息，测得AB段的平均速度vAB= ______m/s，在测量小车到达B点的时间时，如果小车过了B点才停止计时，测得的vAB ______(偏大/不变/偏小)；
(2)由图中信息可知，小车下滑过程中做______(减速/匀速/加速)运动，小车经过B标记点时的速度大小最可能是______；




(3)为了测量后程BC段的平均速度，下列做法正确的是______；
A.利用图中信息，测出B到C所用的时间与路程，计算得到
B.利用图中信息，用AC段的平均速度减去AB段的平均速度得到
C.重新实验，小车从B点由静止释放，测出B到C所用的时间与路程，计算得到
(4)在具体操作中本实验的误差主要是对______的测量误差造成的，为减小实验误差，请提出一条合理的改进措施______。
五、计算题：本大题共3小题，共18分。
30.如图所示，小华用一滑轮组匀速拉起较重的小明。小华手中绳子向下移动4m，小明上升0.5m，左右两测力计示数分别为125N和800N，求：
(1)小明的体重G；
(2)小华做的功W；
(3)该滑轮组的机械效率η。
31.使用电热水器将质量为50kg的水从20℃加热到50℃，用时30min，消耗了2kW⋅h的电能。已知c水=4.2×103J/(kg⋅℃)，天然气的热值q=4.2×107J/m3，求：
(1)水吸收的热量；
(2)该热水器的电功率；
(3)这些电能相当于完全燃烧多少m3天然气燃烧放出的热量(小数点后保留两位)。
32.新型电饭锅采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感。其简化电路如图乙所示：R1和R2均为电热丝，S1是自动控制开关。电饭锅有高温挡和低温挡两个挡位，高温挡和低温挡的功率之比为5：4，R1=110Ω。求：
(1)低温挡时的工作电流；
(2)电热丝R2的阻值；
(3)若只要求将高温挡的功率提升20%，请通过计算说明改进措施。
六、综合题：本大题共1小题，共4分。
33.阅读材料，回答问题。
江苏省句容抽水蓄能电站，利用仑山湖和丘陵地带的山水资源优势，将建成规模巨大的上下水库和最高分别达182.3米和37.2米的大坝。
项目设计年发电量13.5亿千瓦时，年抽水电量18亿千瓦时。
项目建成后，将节约煤炭消费总量14万吨，减少二氧化碳、二氧化硫排放约35.7万吨。抽水蓄能电站作为优质的“电力平衡资源”，可以为电网提供更加安全可靠、绿色清洁的电力保障。
(1)抽水用的电动机，其工作原理为______；
(2)水坝的下部总要比上部建造得宽一些，这是因为______；电站利用上、下水库落差，在用电低谷时把水从下水库抽往上水库，变成______储存起来，在用电高峰时将该种形式的能转化为电能送入电网；
(3)从能量的转化和利用上看，该电站发电时的效率为______。
答案和解析
1.【答案】D
【解析】焦耳、瓦⋅秒、牛⋅米都是功的单位；伏⋅安是功率的单位，故ABC错误，D正确。
故选：D。
2.【答案】C
【解析】A、光可以在真空中传播，而声音的传播需要介质，不能在真空中传播，故A错误。
B、光在同种均匀介质中沿直线传播，若介质不均匀，光会发生折射、反射等，声音在传播过程中遇到障碍物也会改变传播方向，如回声现象，故B错误。
C、光遇到水面、玻璃以及其他许多物体的表面都会发生反射；声音在传播过程中遇到障碍物也会发生反射，比如回声就是声音的反射现象，故C正确。
D、光在真空中的速度约为3×108m/s，声音在15℃空气中的传播速度是340m/s，声速远小于光速，且在不同介质中，声速和光速都有各自不同的取值，但声速不会等于光速，故D错误。
故选：C。
3.【答案】B
【解析】A、成年人正常步行的速度约为1.2m/s，故A不符合实际；
B、三个苹果的质量约500g，一个苹果的质量在200g左右，故B符合实际；
C、家用空调运行时的电功率约为2000W，故C不符合实际；
D、冬天洗澡水的温度大约为40℃，故D不符合实际。
故选：B。
4.【答案】A
【解析】A、本实验探究感应电流产生的条件，AB必须是导体，故A正确；
B、AB上下移动时不切割磁感线，不会产生感应电流，电流计指针不会发生偏转，故B错误；
CD、电流计指针偏转方向与导体切割磁感线的方向和磁场方向有关，故CD错误。
故选：A。
5.【答案】C
【解析】
由题知，输入密码(开关S1)、通过指纹(开关S2)或钥匙开门(开关S3)，只要其中一种方式识别成功，则相应开关闭合从而使电动机启动工作，所以三个开关应并联后再与电动机串联在电源上，故C正确。
故选：C。
6.【答案】A
【解析】A、毛皮摩擦气球会使气球带电同种电荷相互排斥，异种电荷相互吸引。如果两气球靠近时相互排斥，说明它们带有同种电荷，故A正确；
B、力是改变物体运动状态的原因，故B错误；
C、流体压强是流速越大，压强越小，故C错误；
D、没有控制气球两侧的受力面积相同，所以单凭气球两侧形变程度不同，说明了压力的作用效果与压力大小有关是错误的，故D错误。
故选：A。
7.【答案】D
【解析】A、照相机的镜头相当于凸透镜，对光线有会聚作用，故A错误；
BCD、照相机的镜头相当于凸透镜，当手和学生到镜头的距离大于二倍焦距时，成倒立、缩小的实像，故B、C错误，D正确。
故选：D。
8.【答案】D
【解析】A、吸管的长度对温度计的灵敏度没有直接影响。温度计的灵敏度主要取决于液体热胀冷缩时在吸管中引起的液面高度变化，而不是吸管的长度，故A错误。
B、根据液体热胀冷缩的原理，在液体体积变化相同的情况下，吸管内径越小，液柱上升或下降的高度越大，温度计越灵敏；反之，吸管内径越大，液柱高度变化越不明显，灵敏度越低，故B错误。
C、瓶子壁的厚度对瓶内液体的热传递有一定影响，但不是影响温度计灵敏度的主要因素。如果瓶子壁过厚，会使热量传递变慢，反而可能使温度计的反应更迟钝，故C错误。
D、瓶子容积越大，装的液体越多，在温度变化相同时，液体热胀冷缩的体积变化量就越大。由于吸管内径一定，液体体积变化越大，在吸管中引起的液柱高度变化就越明显，温度计也就越灵敏，故D正确。
故选：D。
9.【答案】D
【解析】AB、闭合开关，两灯串联，串联电路中的电流处处相等，电流相同，灯泡的亮度与位置无关，所以两灯电流一样大，故AB错误；
C、由图可知，电压表测L2两端电压，故C错误；
D、电压表示数突然变大，说明电压表测量电源的电压了，即电压表与电源之间是接通的，故故障是可能灯L2断路或L1短路，故D正确；
故选：D。
10.【答案】B
【解析】A、弹簧的弹性势能与形变量有关，形变量越大，弹性势能越大。小球在A点时，弹簧被压缩到最大程度，形变量最大，所以弹簧的弹性势能最大，故A错误。
B、从A点释放小球后，弹簧的弹性势能逐渐转化为小球的动能，当小球运动到O点时，弹簧恢复原长，弹性势能全部转化为动能，此时小球的动能最大，故B正确。
CD、因为小球在AB之间来回运动，则小球在O点左、右侧运动时，弹簧处于压缩或拉伸状态，这个弹力与小球的运动方向无法确定相同，因此也无法确定是动力还是阻力，故CD错误。
故选：B。
11.【答案】B
【解析】A.水平面上的物体对支持面的压力等于物体重力，甲物体对桌面的压力等于甲物体的重力，乙物体对桌面的压力等于乙物体的重力，G甲>G乙，故甲物体对桌面的压力大于乙物体对桌面的压力，故A错误；
B.甲、乙两个物体分别在水平拉力作用下做匀速直线运动，水平方向受力平衡，受到的摩擦力与拉力是一对平衡力，大小相等，方向相反，故甲物体受到的摩擦力为5N，方向向右，乙物体向右做匀速直线运动，水平方向受力平衡，受到的摩擦力与拉力是一对平衡力，大小相等，方向相反，故乙物体受到的摩擦力为10N，方向向左，故甲物体受到的摩擦力小于乙物体受到的摩擦力，故B正确；
C.因为甲、乙两物体在同一水平桌面上，G甲>G乙，所以乙物体的表面更粗糙，故C错误；
D、滑动摩擦力大小跟压力大小和接触面粗糙程度有关，跟接触面积大小、拉力大小、运动速度无关，故D错误。故选：B。
12.【答案】C
【解析】由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
AB、当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图乙可知I1=0.9A，
由I=UR可得，电源的电压：U=I1R1=0.9A×R1----------①
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图乙可知，I2=0.2A，U2=14V，
因串联电路中总电压等于各分电压之和，
所以，电源的电压：U=I2R1+U2=0.2A×R1+14V-----②
由①②可得，R1=20Ω，U=18V，故AB错误；
C、当电路中电流变化时，根据欧姆定律知，U=IR，电阻不变时，ΔU=ΔIR，而电压表测量的滑动变阻器的电压变化量大小等于定值电阻变化量的大小，故此过程中两电表示数变化之比ΔUΔI等于定值电阻的大小而保持不变，故C正确；
D、滑动变阻器的电功率P'=I2R滑=(UR1+R滑)2R滑=U2R滑R12+2R1R滑+R滑2=U2(R1-R滑)2+4R1R滑R滑=U2(R1-R滑)2R滑+4R1，当定值电阻R1与滑动变阻器接入电路的电阻R滑相等时，滑动变阻器的功率最大；
此时电路中的电流I=U2R1=18V2×20Ω=0.45A；两者电压相等，都是9V；
故最大电功率P=UI=9V×0.45A=4.05W，故D错误。
故选：C。
13.【答案】声源处 音色
【解析】把手机调成静音状态，是为了在声源处减弱噪声；
根据声音的音色不同而辨别出不同人物。
故答案为：声源处；音色。
14.【答案】分子、原子 核外电子
【解析】常见的物质都是由大量分子、原子组成的，分子由原子构成，原子由核外电子和原子核构成。
故答案为：分子、原子；核外电子。
15.【答案】汽化 吸收
【解析】氯乙烷喷雾剂使用时，对准人的受伤部位喷射，液态的氯乙烷在皮肤表面迅速汽化，此过程要吸收热量。
故答案为：汽化；吸收。
16.【答案】垂直 竖直向下 二力平衡(悬线方向与重力方向一致)
【解析】如图所示实验中，为了判断重力的方向，将一杯水放于小球后，以水面作为参考面，缓慢改变支架底座的倾角，总观察到OA与水面垂直，由此可得出重力的方向总是竖直向下的，得出该结论依据的是二力平衡(悬线方向与重力方向一致)。
故答案为：垂直；竖直向下；二力平衡(悬线方向与重力方向一致)。
17.【答案】0.2 发光 存在
【解析】如图所示是小明家洗手间的部分电路，照明灯L上标有“220V，44W”字样，照明灯L正常发光，此时通过的电流为I=PU=44W220V=0.2A；
开关闭合后，照明灯正常发光，然后断开开关，用试电笔按照正确的操作方法接触B处，此时与火线是连通的，氖管发光；
该电路存在的安全隐患是开关断开后，灯泡熄灭，但是灯座没有脱离火线，容易造成触电事故。
故答案为：0.2；发光；存在。
18.【答案】不能 不能
【解析】都不沸腾，A中气压增大，水的沸点升高，水温不能达到沸点，所以不能沸腾。
B中水温能达到沸点，但不能继续吸热，所以不能沸腾；
故答案为：不能；不能。
19.【答案】不能 能 不能
【解析】辘轳从井中汲水时相当于一个轮轴，可以省力，但不能省功；取水时克服水重做的功是有用功，克服桶重做的功是额外功，将桶中的水尽量装满一些，能提高机械效率。若以更快的速度提升水桶，不能提高该装置的机械效率。
故答案为：不能；能；不能。
20.【答案】1：3 29
【解析】(1)正方体对水平地面的压强：p=FS=GS=mgS=ρSghS=ρgh；
同种材料制成的均匀正方体密度相同，它们的边长分别为h和3h，故压强之比等于高度之比，为1：3；
(2)若乙沿竖直方向切割一部分叠放在甲的正上方时，
因乙的高度和密度均不变，
所以，乙对地面的压强不变，即p乙=ρgL乙=ρg×3h，
因此时甲、乙对地面的压强相等，
所以，此时甲的总重力：
G=F甲'=p甲'S甲=ρg×3h×h2，
切割后增大的重力为ΔG=G-G甲=ρg×3h×h2-ρgh3=2ρgh3；
切割的乙重力ΔG=ρg×Δd×(3h)2=2ρgh3，
解得Δd=29h。
故答案为：1：3；29。
21.【答案】2 1100
【解析】“潜水艇”放入水中恰好悬浮，根据物体的浮沉条件可知，此时“潜水艇”受到的重力等于受到的浮力；
潜水艇排开水的体积：V排=S(h-h0)=100cm2×(12cm-10cm)=200cm3，
则潜水艇的体积V潜=V排=200cm3，
潜水艇受到的浮力：F浮=ρ水gV排=1.0××103kg/m3×10N/kg×200×10-6m3=2N，
由于潜水艇悬浮在水中，根据物体的浮沉条件可知，潜水艇的重力：G=F浮=2N，
由G=mg可知，潜水艇的质量：m=Gg=2N10N/kg=0.2kg，
由ρ=mV可知，潜水艇材料的体积：V=mρ=0.2kg2.0×103kg/m3=1×10-4m3=100cm3，
则潜水艇空腔的体积：V空=V潜-V=200cm3-100cm3=100cm3，
当“潜水艇”沉底且空腔充满水，容器中水下降的高度：Δh=V空S=100cm3100cm2=1cm，
此时容器中水的深度：h'=h-Δh=12cm-1cm=11cm=0.11m，
容器底部受到水的压强：p=ρ水gh'=1.0××103kg/m3×10N/kg×0.11m=1100Pa。
故答案为：2；1100。
22.【答案】
【解析】连接AO，然后过A点做AO的垂线即为A点应施加的最小力F1，则此时动力臂最长、最省力，L1为F1的力臂．如图所示：
23.【答案】
【解析】平行于主光轴的光线经凸透镜折射后将过焦点；通过焦点的光线经凸透镜折射后将平行于主光轴；如图所示：
24.【答案】
【解析】逆时针旋转P旋片时，灯泡变暗，说明逆时针旋转时，电位器连入电路的电阻变大，故将AB两接线柱串联接入了电路，即将甲中的AB接线柱与乙图中的两条导线相连，如下图所示：
逆时针旋转P旋片时，灯泡变暗，说明逆时针旋转时，电位器连入电路的电阻变大，故将AB两接线柱串联接入了电路。
25.【答案】根据图示可知，电流从螺线管的左端流入，根据安培定则可知，螺线管的左端为S极，如图所示：

26.【答案】漫； 在反射现象中，反射角等于入射角；寻找普遍规律； 错误；①显示光路；法线；②在同一平面内
【解析】(1)实验时，从硬纸板前不同方向都可以看到纸板上光的径迹，是由于光在纸板上发生了漫反射，光线射向各个方向；
(2)分析表格数据可知，在反射现象中，反射角等于入射角；
“探究光的反射定律”实验中，多次改变入射角的大小，测量反射角的大小，多次测量目的是寻找普遍规律；
(3)①玻璃罩内充满水雾，则入射光线及反射光线的传播路径都能显示出来；
利用红色激光比较明显，容易观察到，其发出的光线相当于法线；
②缓慢转动圆台，反射光线随着入射光线的变化而变化，当入射光线与法线重合，反射光线也与法线重合，这说明反射光线、入射光线和法线在同一平面内。
故答案为：(1)漫；(2)在反射现象中，反射角等于入射角；寻找普遍规律；(3)错误；①显示光路；法线；②在同一平面内。
27.【答案】零刻度线；右； 44； 2； 2.6
【解析】(1)托盘天平放在水平台面上，将游码移至标尺左端的=零刻度线处，发现指针静止时的位置如图乙所示，即指针左偏，应将平衡螺母向右调节，使天平横梁水平平衡；
(2)如图丙，将带有标记线A的空烧杯放在左盘，向右盘加减砝码，并调节游码在标尺上的位置，直到横梁恢复平衡，此时右盘中的砝码和游码的位置如图丁所示，空烧杯的质量为
m=20g+20g+4g=44g
(5)砂石质量为
m1=174g-44g=130g
与砂石同体积的水的质量为
m2=109g-44g=65g
砂石的体积即水的体积
为
V=m2ρ水=65g1g/cm3=65cm3
这些砂石的密度为
ρ=m1V=130g65cm3=2g/cm3
(6)若在完成(3)后，未倒出砂石，而是再向烧杯中加水，直至到标记线A，此时测出总质量为189g，可知倒入水的质量为
m水=189g-44g-130g=15g
倒水水的体积为
V'=m水ρ水=15g1g/cm3=15cm3
砂的体积为
V″=65cm3-15cm3=50cm3
则这些砂石的物质密度为
故答案为：(1)零刻度线；右；(2)44；(5)2；(6)2.6。
28.【答案】断开； A； 左；9； 0.81； 偏大
【解析】(1)为保护电路，连接电路时，开关处于断开状态。
(2)电路连接完整后，小明闭合开关，但电流表、电压表均有示数，则电路为通路，发现小灯泡不亮，说明可能是电路中的电流过小，接下来他首先应进行的操作是移动滑动变阻器的滑片，观察小灯泡是否发光，故选A。
(3)小灯泡额定电压为2.7V，电压表的示数为2.5V，为了测量小灯泡正常工作时的电阻，应增大灯泡两端的电压，根据串联电路电压规律，应减小变阻器两端的电压，根据分压原理，应减小变阻器接入电路的阻值，故应将滑动变阻器的滑片向左移动；
由图乙可知，电流表接0～0.6A的小量程，分度值为0.02A，指针所在位置的示数为0.3A。由欧姆定律可知，小灯泡L正常发光时的电阻为：RL=UI=Ω。
(4)灯泡正常发光时的电功率为P=UI=2.7V×0.3A=0.81W。
(5)图乙中电流表测待测电阻与电压表并联后的总电流，由于电压表的分流作用，电流测量值偏大，电压测量值准确，根据P=UI可知，功率的测量值偏大。
故答案为：(1)断开；(2)A；(3)左；9；(4)0.81；(5)偏大。
29.【答案】0.2；偏小；
加速；C；
A；
时间；减小斜面的倾斜程度，延长小车的运动时间
【解析】(1)①根据图中信息，小车在下滑过程中从A点到B点的路程：sAB=10.00dm-6.00dm=4.00dm=0.4m，其平均速度是：vAB=sABtAB=0.4m2s=0.2m/s；
②如果小车过了B点才停止计时，所测时间比实际运动时间长，由v=st可得，测得的vAB偏小；
(2)由图中信息得sBC=6.00dm-1.00dm=0.5m，vBC=sBCtBC=0.5m1s=0.5m/s，
小车下滑过程中，滑过下半段路程的平均速度大于上半段路程的平均速度，说明小车做加速运动；
B点是AB段的终点，是BC段的起点，所以vAB
