科学八年级上册（2024）第3节 电压课前预习课件ppt

这是一份科学八年级上册（2024）第3节 电压课前预习课件ppt，共45页。PPT课件主要包含了常见的电压值，一节普通干电池电压，一只蓄电池电压，手机电池电压，家用电动车，我国家庭照明电路电压，工厂动力用电电压，认识电压表，电压表的读数等内容，欢迎下载使用。

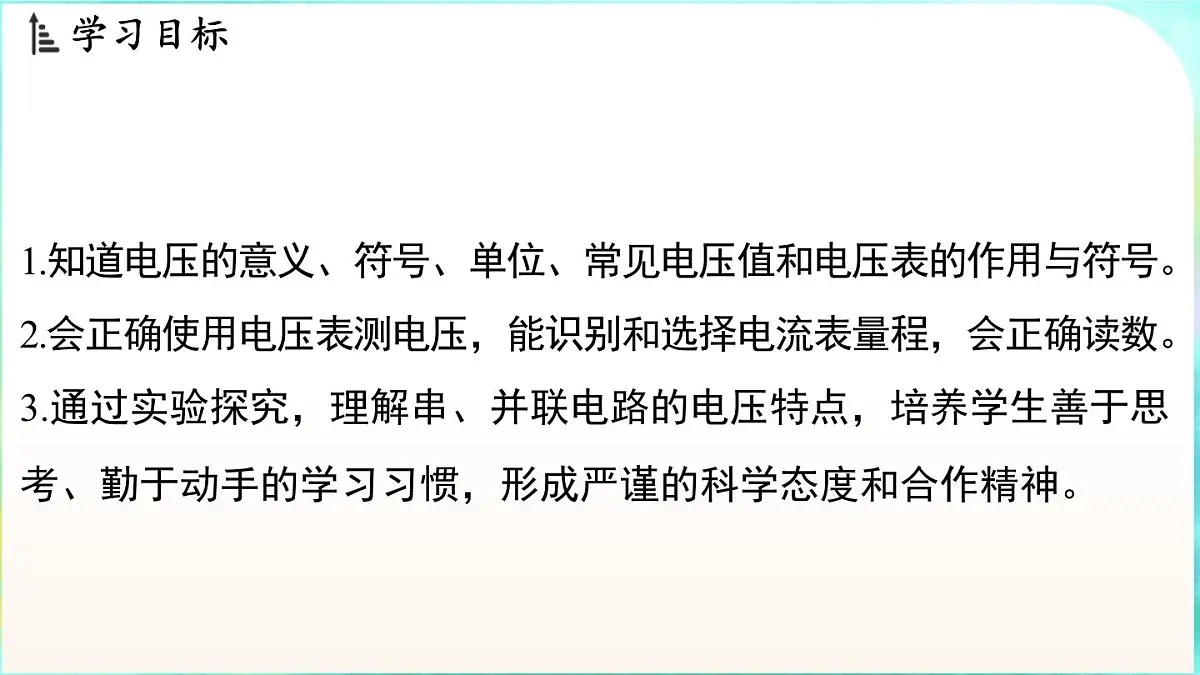

1.知道电压的意义、符号、单位、常见电压值和电压表的作用与符号。2.会正确使用电压表测电压，能识别和选择电流表量程，会正确读数。3.通过实验探究，理解串、并联电路的电压特点，培养学生善于思考、勤于动手的学习习惯，形成严谨的科学态度和合作精神。

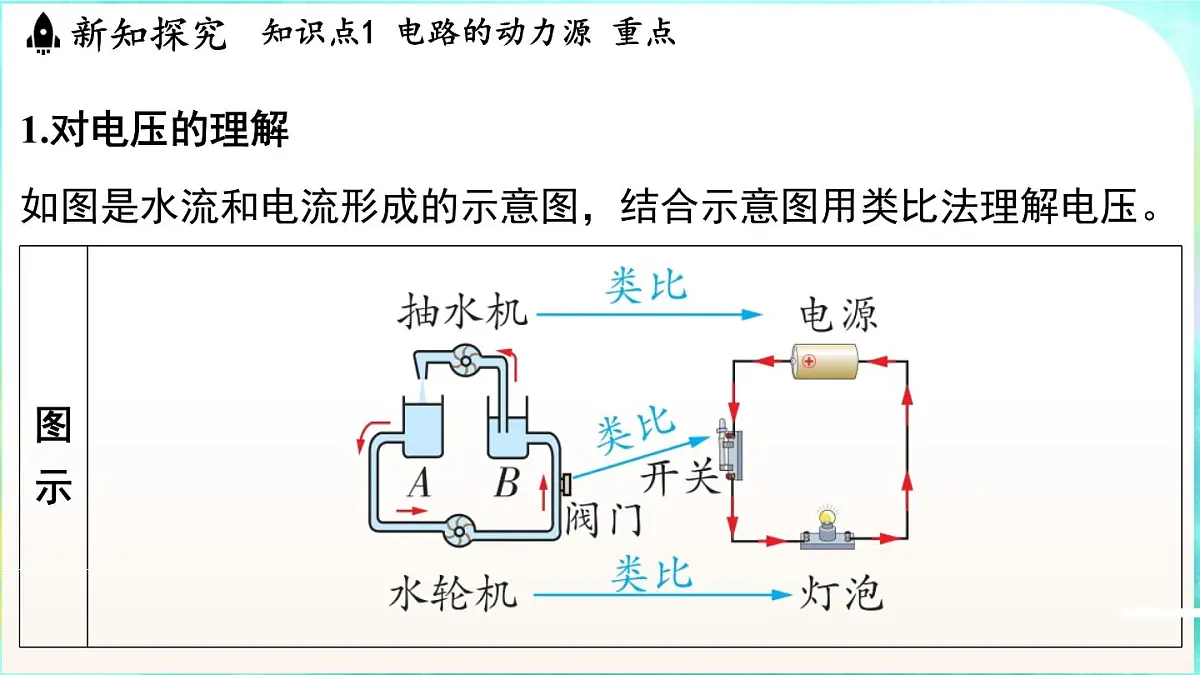

1.对电压的理解如图是水流和电流形成的示意图，结合示意图用类比法理解电压。

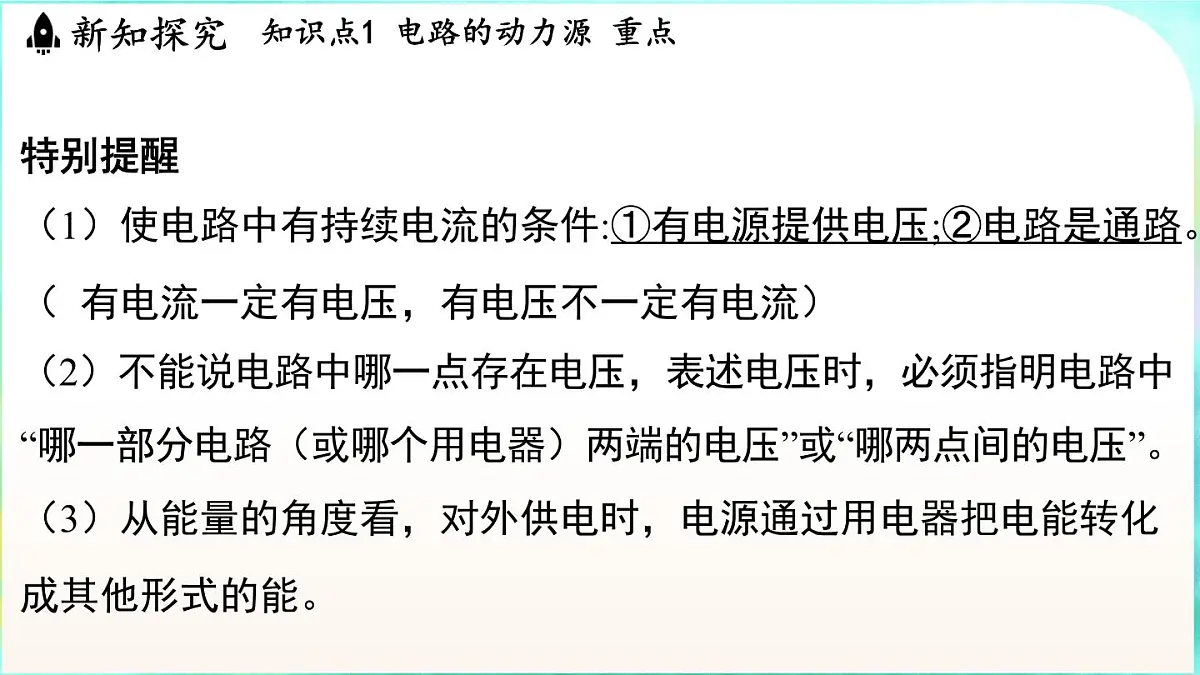

特别提醒（1）使电路中有持续电流的条件:①有电源提供电压;②电路是通路。（ 有电流一定有电压，有电压不一定有电流）（2）不能说电路中哪一点存在电压，表述电压时，必须指明电路中“哪一部分电路（或哪个用电器）两端的电压”或“哪两点间的电压”。（3）从能量的角度看，对外供电时，电源通过用电器把电能转化成其他形式的能。

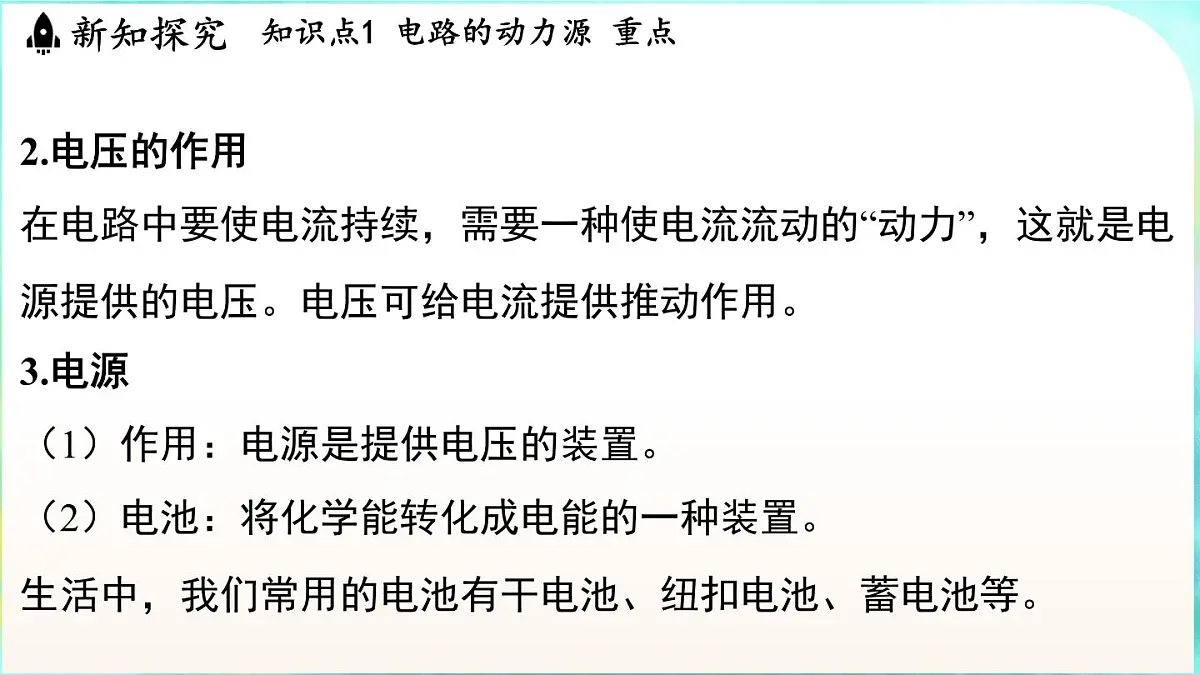

2.电压的作用在电路中要使电流持续，需要一种使电流流动的“动力”，这就是电源提供的电压。电压可给电流提供推动作用。3.电源（1）作用：电源是提供电压的装置。（2）电池：将化学能转化成电能的一种装置。生活中，我们常用的电池有干电池、纽扣电池、蓄电池等。
石英手表用的纽扣电池电压
一般情况下，对人体的安全电压
典例1 （嘉兴中考）导线中自由电子定向移动需要“动力”的推动，图中用高度差形象地表示了由电池提供的这种推动作用，那么高度差表示的量是( )
A.电流B.电阻C.电压D.电功
接线柱：“-”和“3”
接线柱：“-”和“15”
（电压表指针指在同一位置时，大量程读数是小量程的5倍）
3.电压表的使用规则 （ 电压表所在的电路相当于断路，对电路结构无影响）
2.电压表测量对象的判断
辨析比较电压表、电流表的比较
4.教材第128页探究实践：研究串、并联电路的电压特点（1）目标：初步学会使用电压表测电压，了解串联电路和并联电路各部分电压的关系。（2）器材：干电池2节，小灯泡2个，开关1个,电压表1个,导线若干。
（3）测量串联电路的电压
（5）测量并联电路的电压
教材第129页1.如图所示。2.类比水流，无论瀑布分成几股水流，无论并联的水流大小如何，它们之间的落差都是一样的。并联电路的电压也是如此。
辨析比较串、并联电路的电流和电压特点
