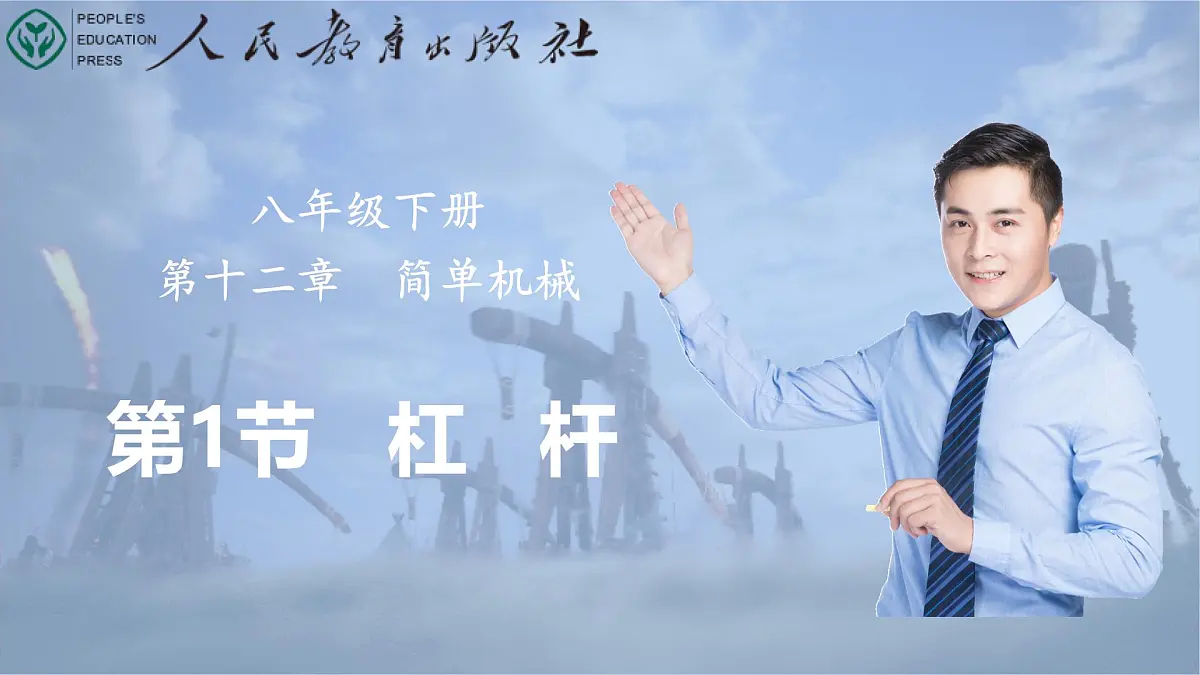

八年级下册第十二章 简单机械
第1节 杠 杆

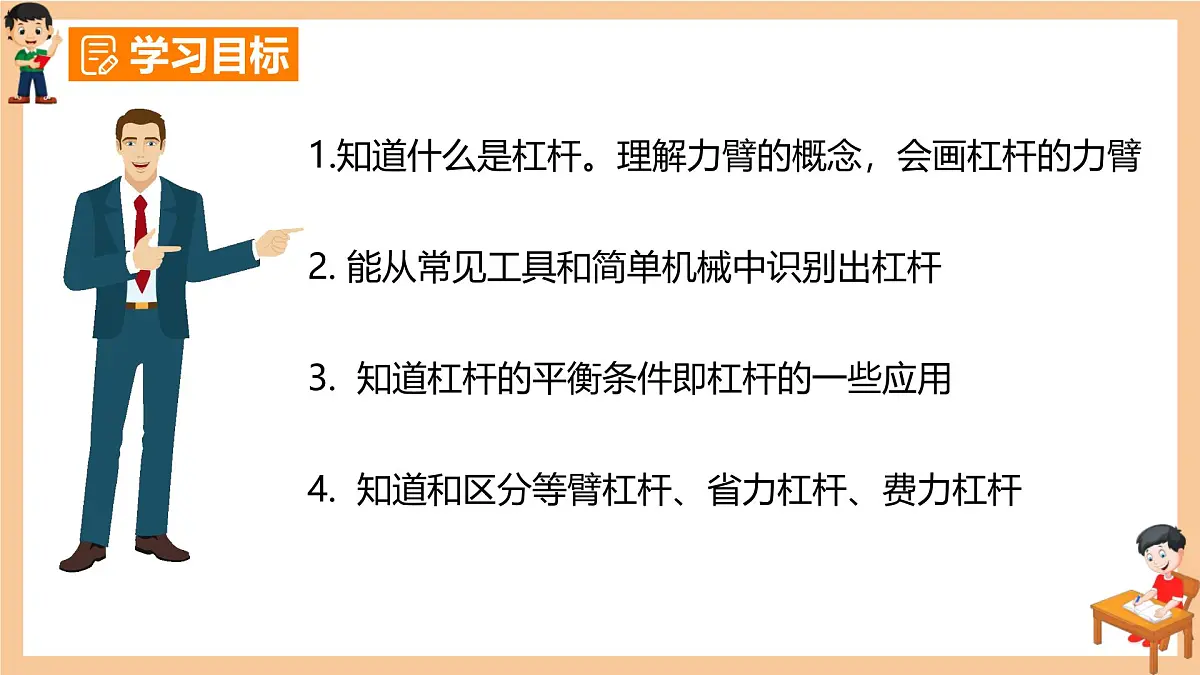

知道什么是杠杆。理解力臂的概念，会画杠杆的力臂
2. 能从常见工具和简单机械中识别出杠杆
3. 知道杠杆的平衡条件即杠杆的一些应用
4. 知道和区分等臂杠杆、省力杠杆、费力杠杆

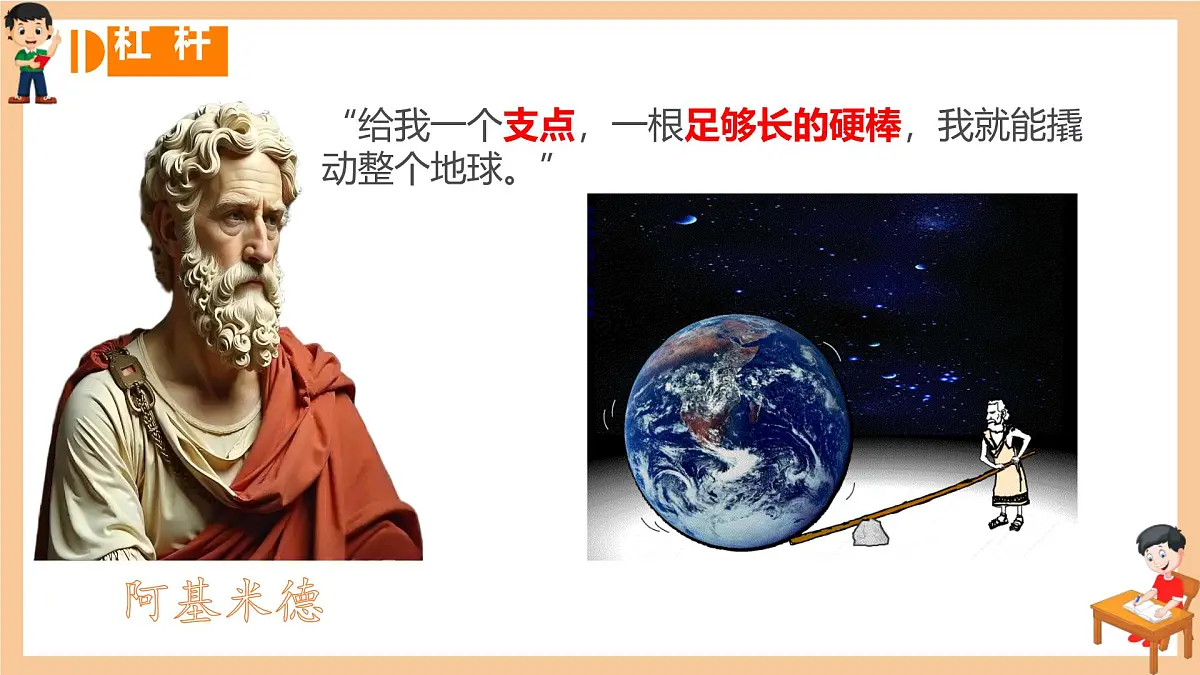

“给我一个支点，一根足够长的硬棒，我就能撬动整个地球。”

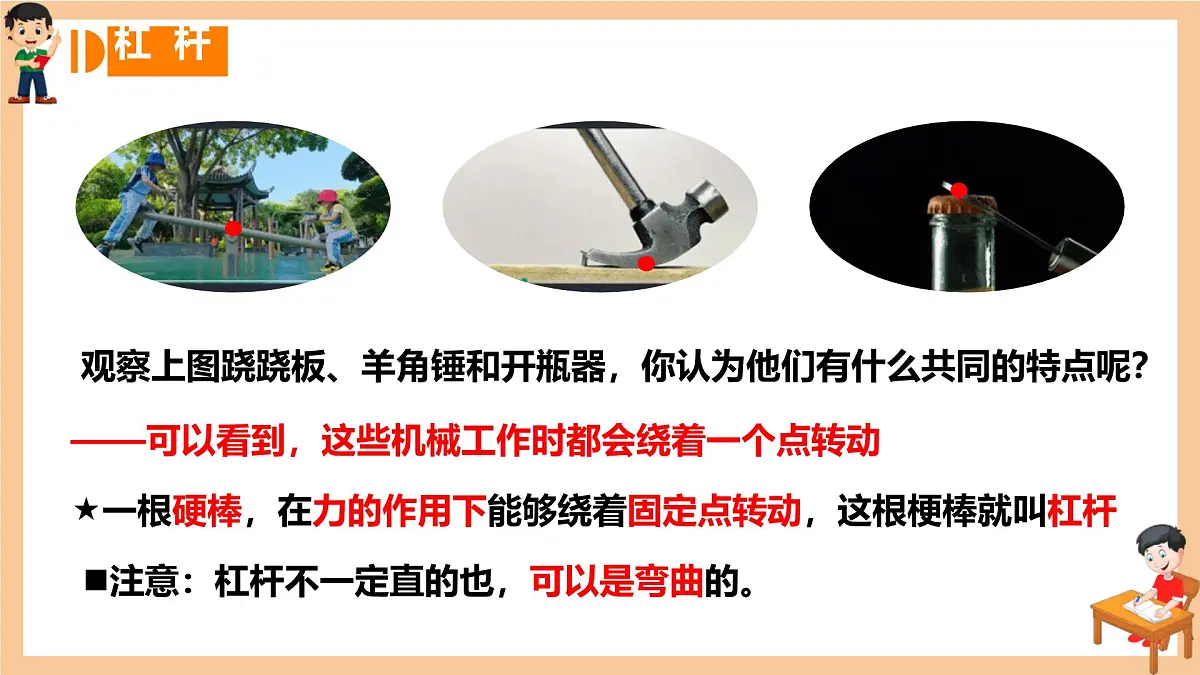

观察上图跷跷板、羊角锤和开瓶器，你认为他们有什么共同的特点呢？
——可以看到，这些机械工作时都会绕着一个点转动
一根硬棒，在力的作用下能够绕着固定点转动，这根梗棒就叫杠杆
注意：杠杆不一定直的也，可以是弯曲的。

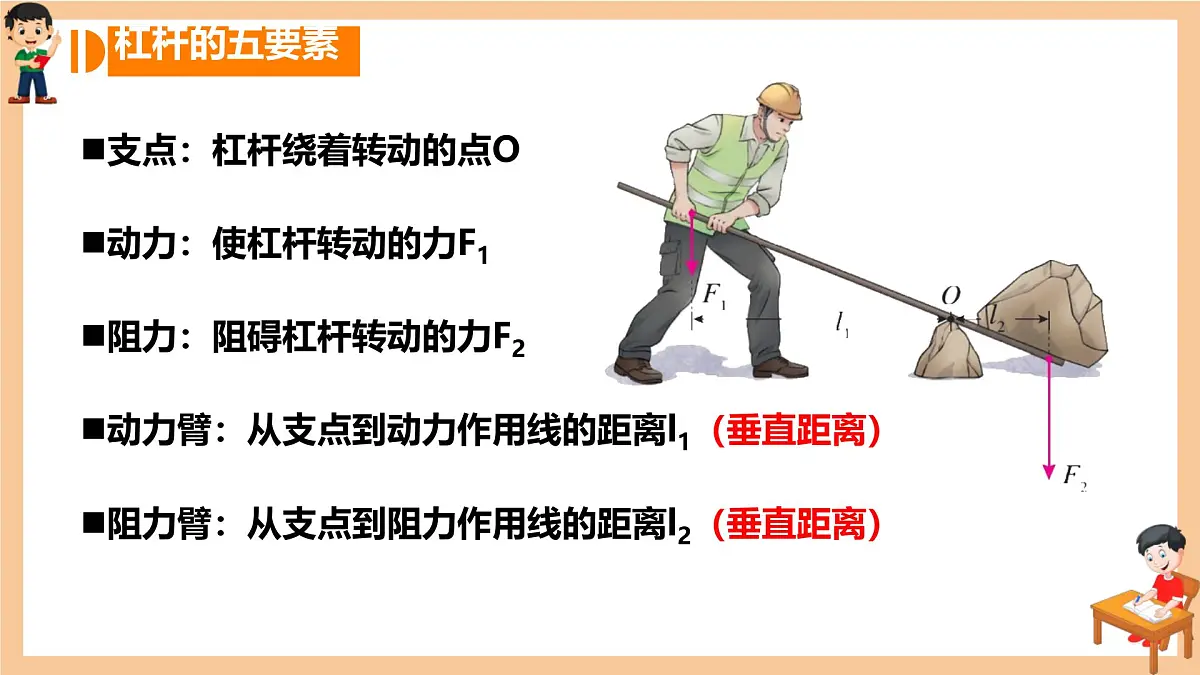

支点：杠杆绕着转动的点O
动力：使杠杆转动的力F1
阻力：阻碍杠杆转动的力F2
动力臂：从支点到动力作用线的距离l1（垂直距离）
阻力臂：从支点到阻力作用线的距离l2（垂直距离）

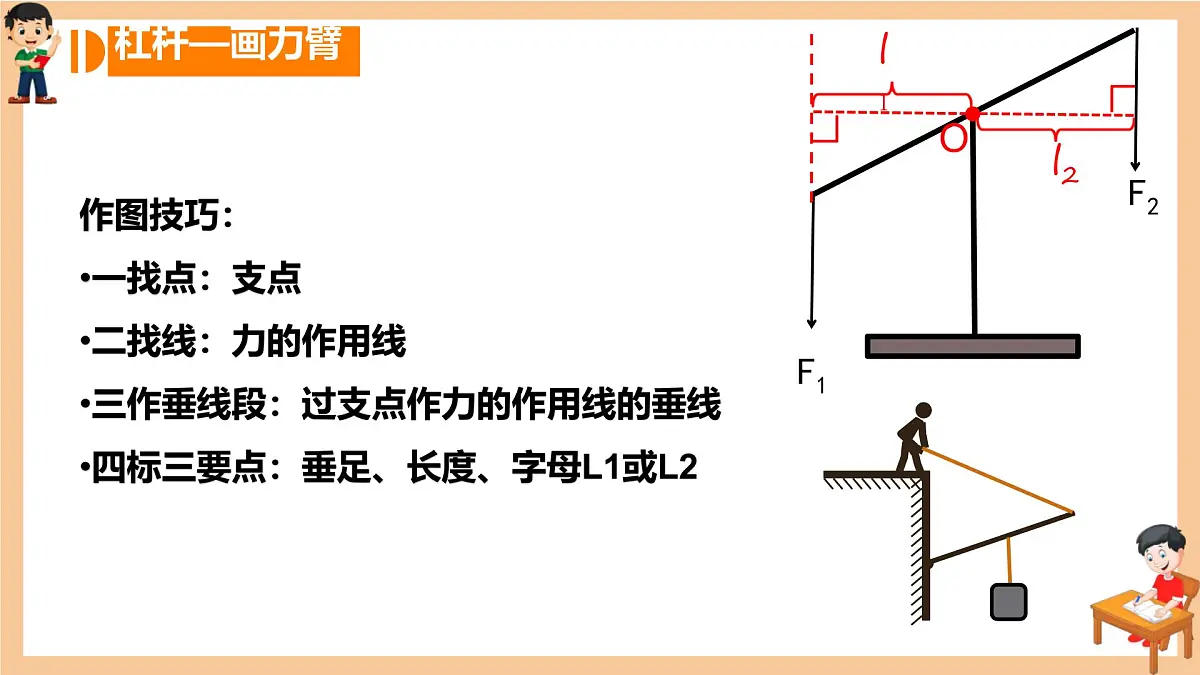

作图技巧：一找点：支点二找线：力的作用线三作垂线段：过支点作力的作用线的垂线四标三要点：垂足、长度、字母L1​或L2​

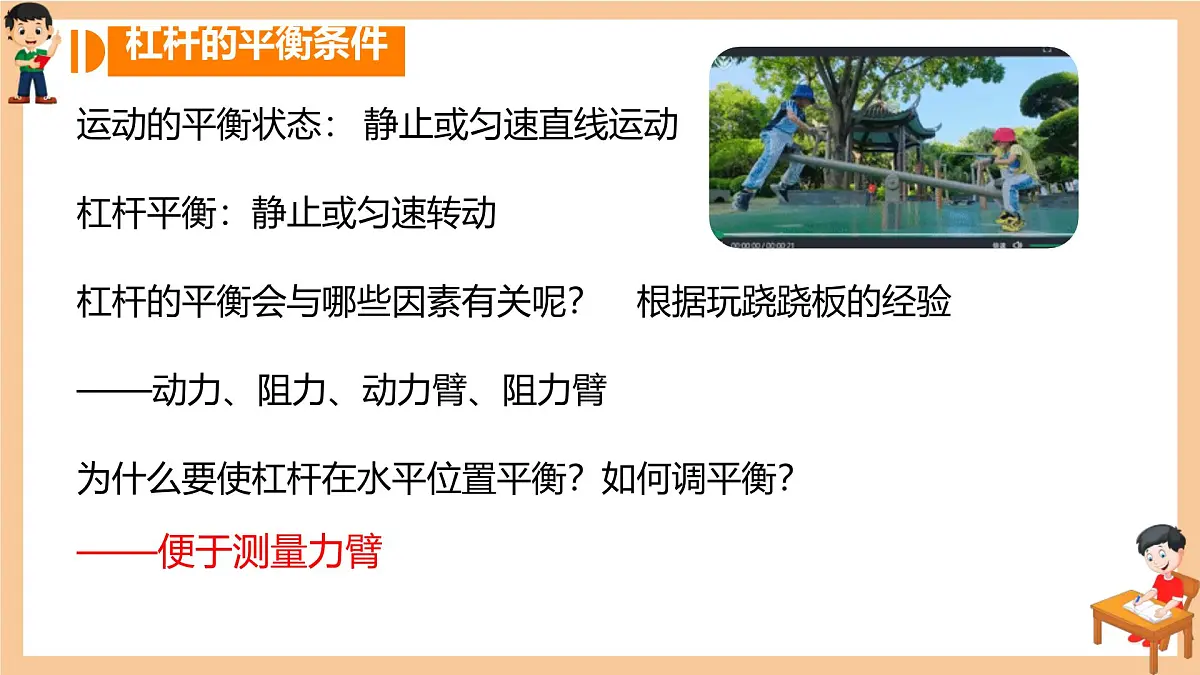

杠杆平衡：静止或匀速转动
杠杆的平衡会与哪些因素有关呢？
——动力、阻力、动力臂、阻力臂
为什么要使杠杆在水平位置平衡？如何调平衡？
结论：杠杆平衡时，杠杆的动力乘动力臂等于阻力乘阻力臂。
动力×动力臂=阻力×阻力臂
例题1:如图，一轻质杆OA一端固定在竖直墙上，可绕0点转动，已知0A=0.3cm，0B=0.2cm,在A点处悬挂一重物G，质量为2kg，若在B处施一竖直向上的拉力F，使杠杆在水平线上平衡，此时拉力F为多少?
等臂杠杆：动力臂等于阻力臂
省力杠杆：动力小于阻力，动力臂大于阻力臂。
费力杠杆：动力大于阻力，动力臂小于阻力臂。
1、下列说法正确的是：（ ）A.使用杠杆一定省力B.省力杠杆的动力臂一定小于阻力臂C.动力臂是支点到动力作用点的距离D.等臂杠杆不省力也不省距离
2、如图，杠杆处于平衡状态，OA=OB,试比较F与G的关系:（ ）A.F=G B.F小于G C.F大于G D.无法比较
3、画出杠杆中F1和F2的力臂：
4、将重为5N和15N的甲、乙两物体，分别挂在杠杆的左右两端。若杠杆的重力忽略不计，当杠杆平衡时，左右两边臂长之比为：( ) A.3:1　 B.2:1　 C.1:3　 D.4:1
