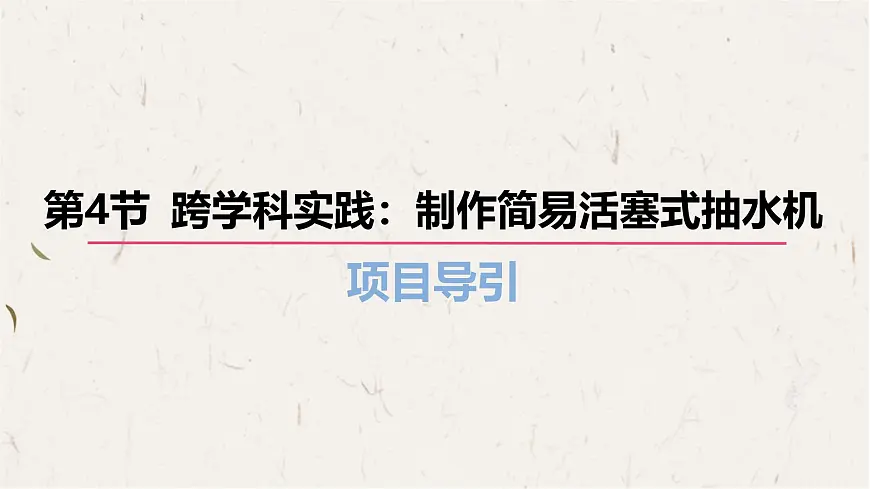

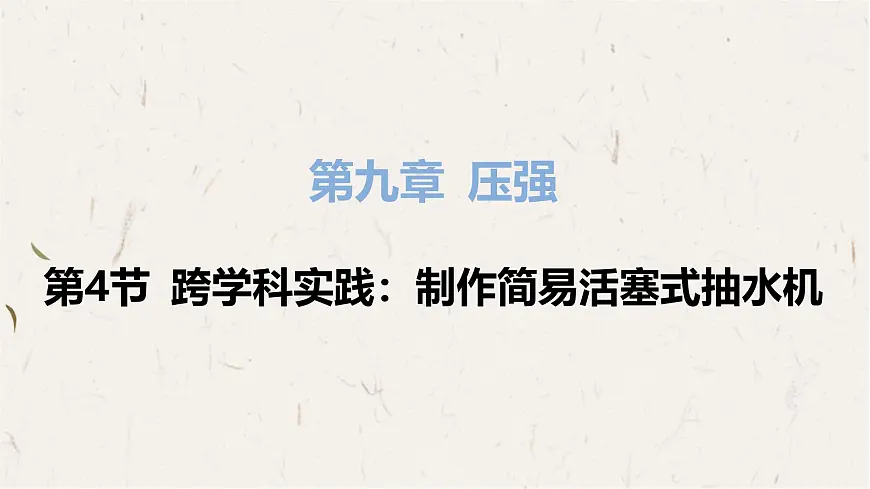

第4节 跨学科实践：制作简易活塞式抽水机

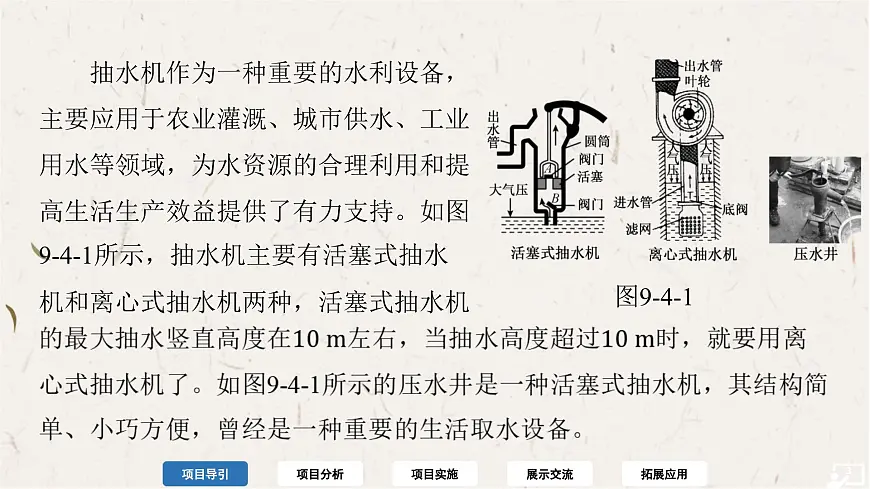

抽水机作为一种重要的水利设备，主要应用于农业灌溉、城市供水、工业用水等领域，为水资源的合理利用和提高生活生产效益提供了有力支持。如图9-4-1所示，抽水机主要有活塞式抽水机和离心式抽水机两种，活塞式抽水机

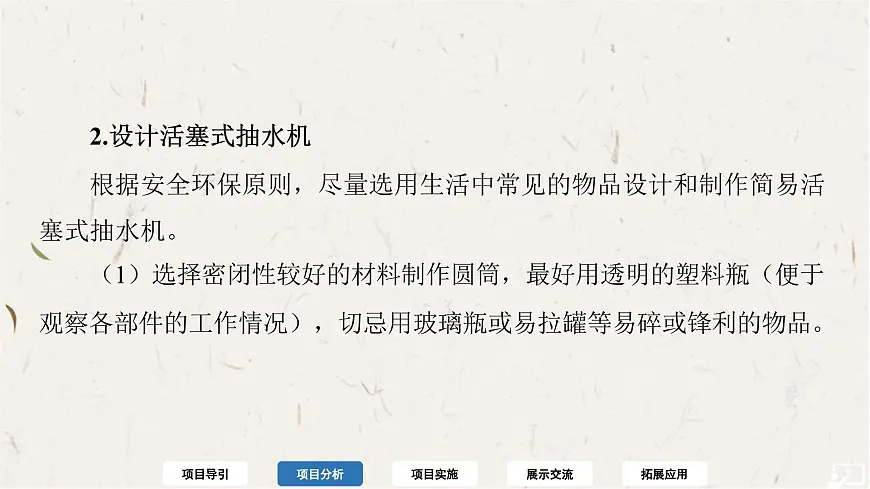

2.设计活塞式抽水机 根据安全环保原则，尽量选用生活中常见的物品设计和制作简易活塞式抽水机。 （1）选择密闭性较好的材料制作圆筒，最好用透明的塑料瓶（便于观察各部件的工作情况），切忌用玻璃瓶或易拉罐等易碎或锋利的物品。

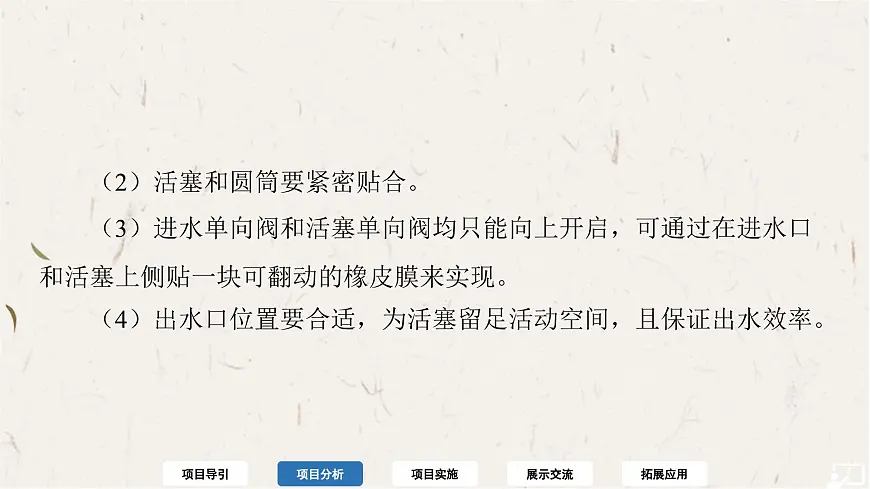

（2）活塞和圆筒要紧密贴合。 （3）进水单向阀和活塞单向阀均只能向上开启，可通过在进水口和活塞上侧贴一块可翻动的橡皮膜来实现。 （4）出水口位置要合适，为活塞留足活动空间，且保证出水效率。

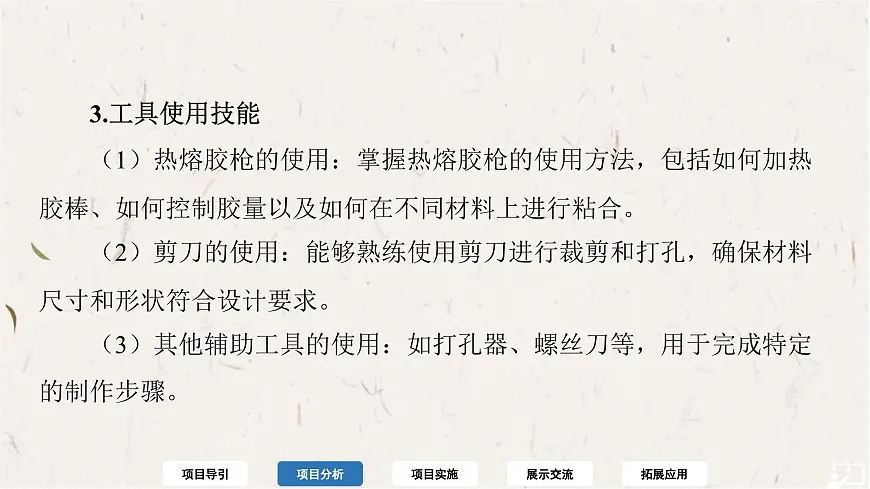

3.工具使用技能 （1）热熔胶枪的使用：掌握热熔胶枪的使用方法，包括如何加热胶棒、如何控制胶量以及如何在不同材料上进行粘合。 （2）剪刀的使用：能够熟练使用剪刀进行裁剪和打孔，确保材料尺寸和形状符合设计要求。 （3）其他辅助工具的使用：如打孔器、螺丝刀等，用于完成特定的制作步骤。
4.注意事项 （1）操作安全：在使用热熔胶枪等高温工具时注意安全操作规范，避免烫伤等意外事故的发生。 （2）材料安全：确保所选材料无毒无害且适合用于制作抽水机。
1.材料选择：__________________________________________________。
（1）圆筒制作：_______________________________________________。（2）活塞制作：_______________________________________________。（3）活塞单向阀制作：_________________________________________。（4）圆筒单向阀制作：_________________________________________。（5）安装出水管：_____________________________________________。
3.测试与调整：将整个装置装满水，注意水位应低于出水口。上下移动活塞杆，观察水是否能通过单向阀门被有效吸入并排出。特别注意检查单向阀门的工作效果，确保水在活塞上升时能够进入瓶内，而在活塞下降时不会回流。如果发现有漏水或回流现象，检查各连接处的密封性和单向阀门的工作效果，并进行必要的调整。一旦测试成功，你的简易活塞式抽水机就制作完成了。将抽水机的进水管插入盛水的大杯子中。观察水被不断抽出的过程，注意观察活塞上下运动时，单向阀门的开启和关闭情况。
1.向同学们展示你制作的简易活塞式抽水机及其使用方法，并用大气压及气体压强随体积变化的原理，阐述活塞式抽水机整个工作过程。
2.将你的作品和其他同学的作品进行比较，谁的抽水机出水效率较高？进一步分析影响抽水机出水效率的因素，提出改进方案。
3.开始使用前为什么向圆筒内加水？加多少水才合适？
答：开始使用前向圆筒内加水，目的是加强活塞与圆筒间的气密性，提高出水效率；一般加水到稍稍淹没活塞的上边缘即可。

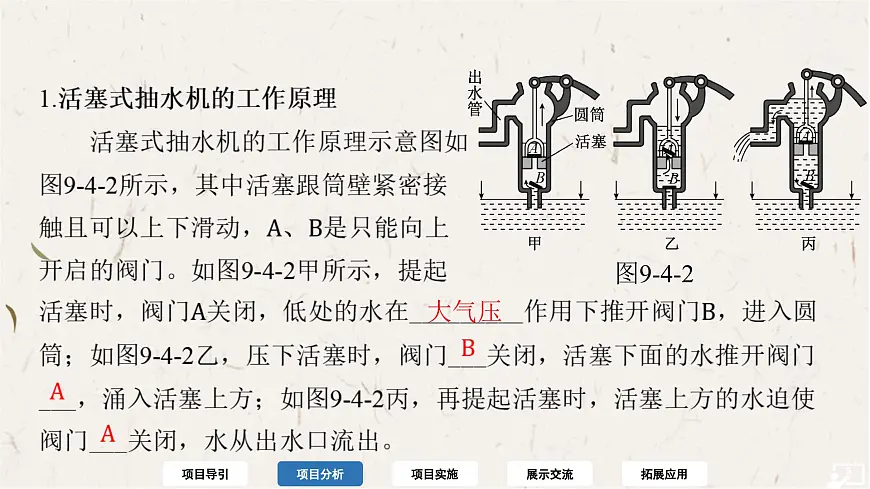

4.请结合托里拆利实验，通过估算说明，活塞式抽水机的最大抽水高度约为多少？
而将水压出；如图9-4-3乙所示，按一下止水阀，使桶内气压_________（选填“大于”“小于”或“等于”）桶外大气压，停止出水。可见，压水器使水流出的原理与活塞式抽水机______（选填“相同”或“不同”）。
1.桶装水压水器小巧方便，操作简单，是居家或办公常见的设备。如图9-4-3甲所示使用压水器时按压顶部活塞，将空气压入桶内，使桶内气压______（选填“大于”“小于”或“等于”）桶外大气压，从
（2）有经验的人在使用该抽水机时先往圆筒里倒一点水，目的是增强活塞与筒壁间的________。
A.气密性B.摩擦力C.压强
（3）下列现象与活塞式抽水机工作原理不相同的是________。
A.吸盘紧紧吸在墙上B.用注射器注射药液C.用吸管喝牛奶D.手机保护膜吸附在手机屏幕上
（3）下列现象与活塞式抽水机工作原理不相同的是___。
3.小林家装有一个压水井（如图9-4-5），取水比较方便。小林发现他家的压水井最近出现了比较奇异的现象：晴天出水，阴天不出水；早上出水，中午和下午不出水，晚上又出水。
（1）请分析出现上述现象的原因；
（2）为使小林家的压水井能够正常出水，请提出可行的解决方案。
（3）请根据现实情况分析，写出一条压水井被淘汰的原因。
和晚上的气压比中午和下午时高，因此压水井在早上和晚上出水而中午和下午不出水。
解决方案：适当减小压水井到地下水的高度，如将压水井安装在几米深的地窖里，或采用多级压水装置。
