物理光的反射背景图课件ppt

这是一份物理光的反射背景图课件ppt，共46页。PPT课件主要包含了◎光的反射定律，实验与记录，交流与小结，◎镜面反射与漫反射，凹面镜和凸面镜，是可逆的，凸面镜，凹面镜等内容，欢迎下载使用。

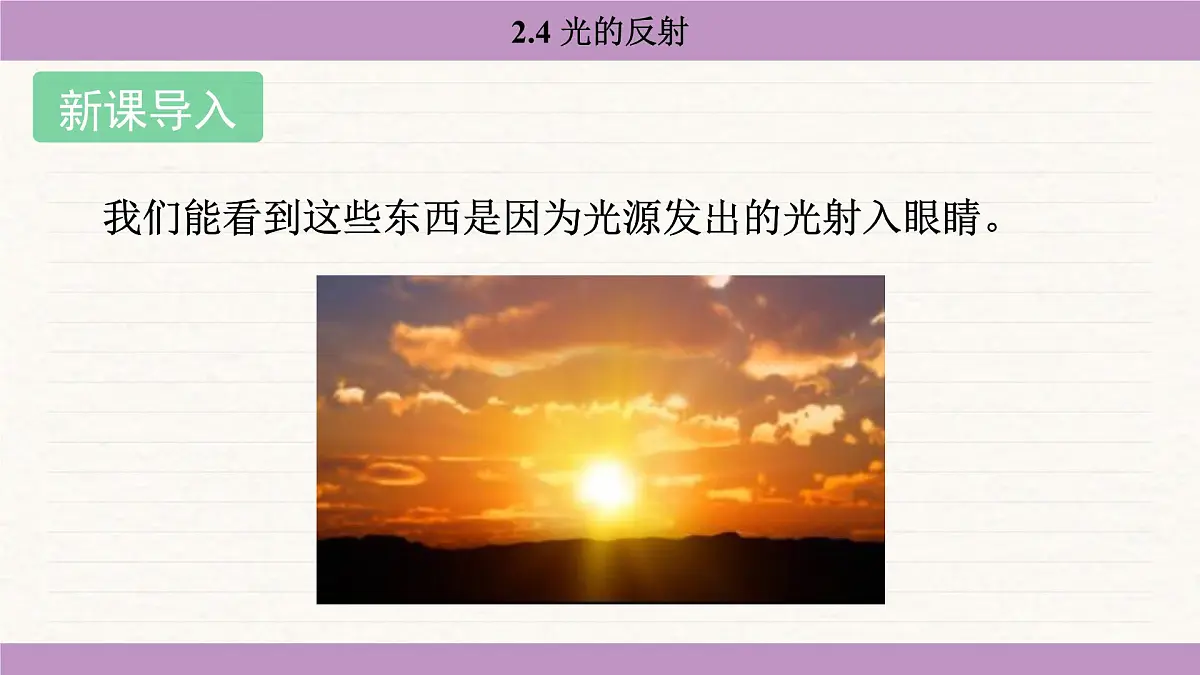

我们能看到这些东西是因为光源发出的光射入眼睛。

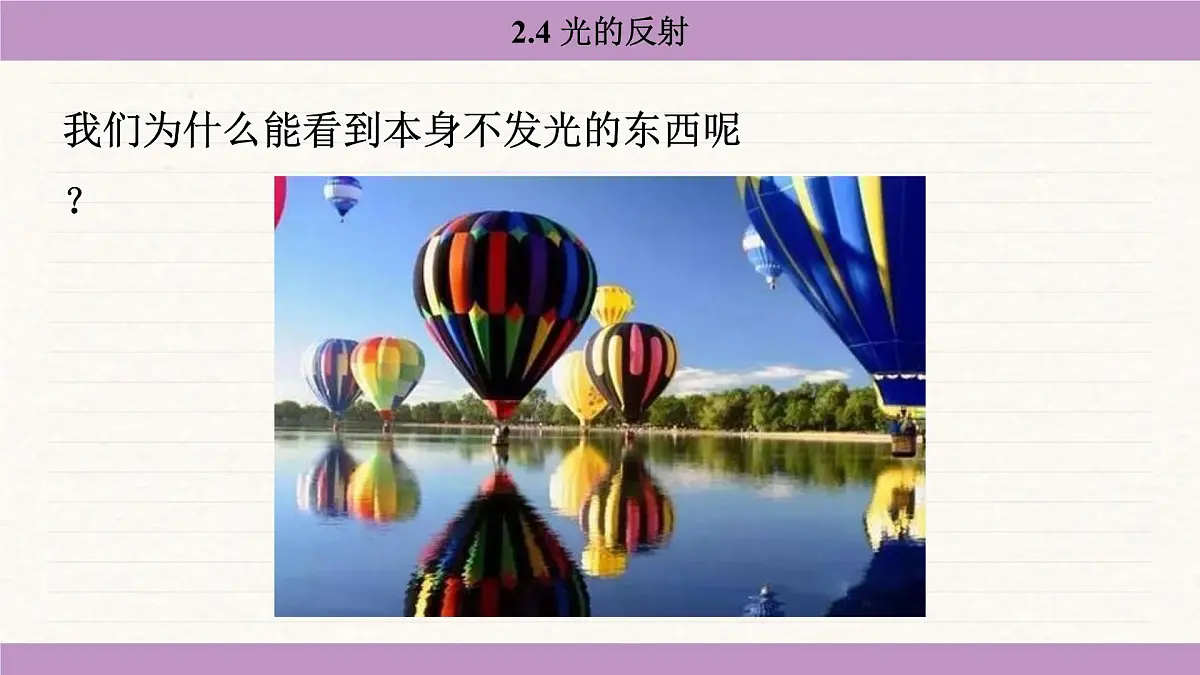

我们为什么能看到本身不发光的东西呢？

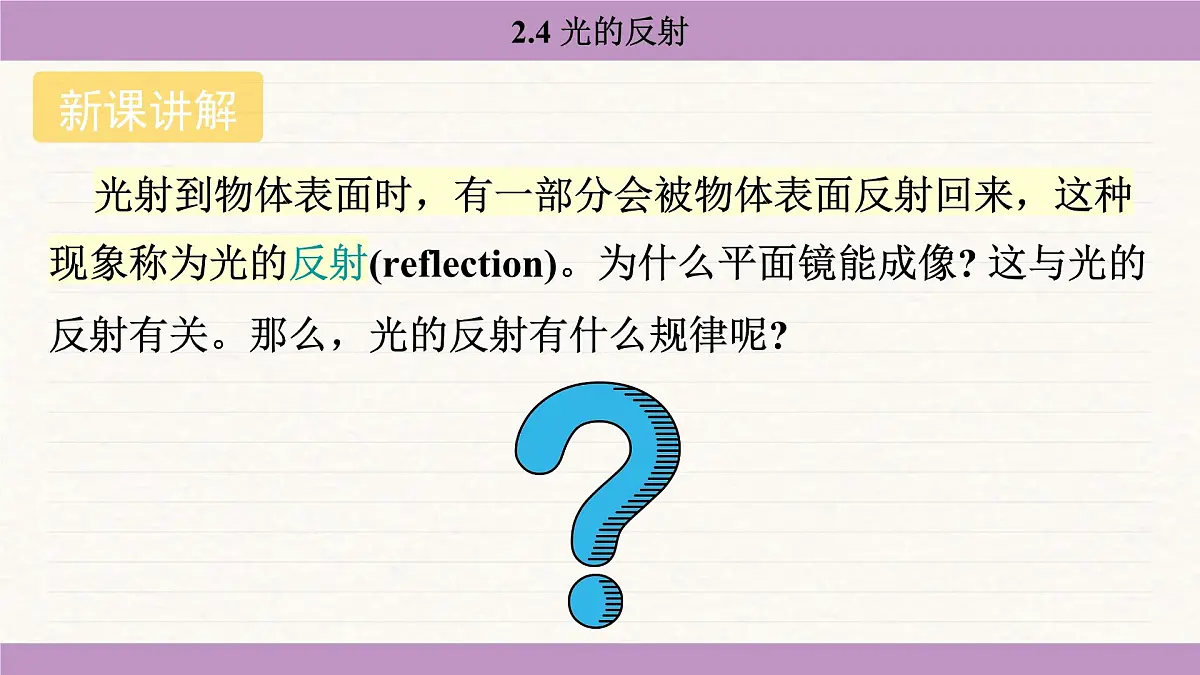

光射到物体表面时，有一部分会被物体表面反射回来，这种现象称为光的反射(reflectin)。为什么平面镜能成像? 这与光的反射有关。那么，光的反射有什么规律呢?

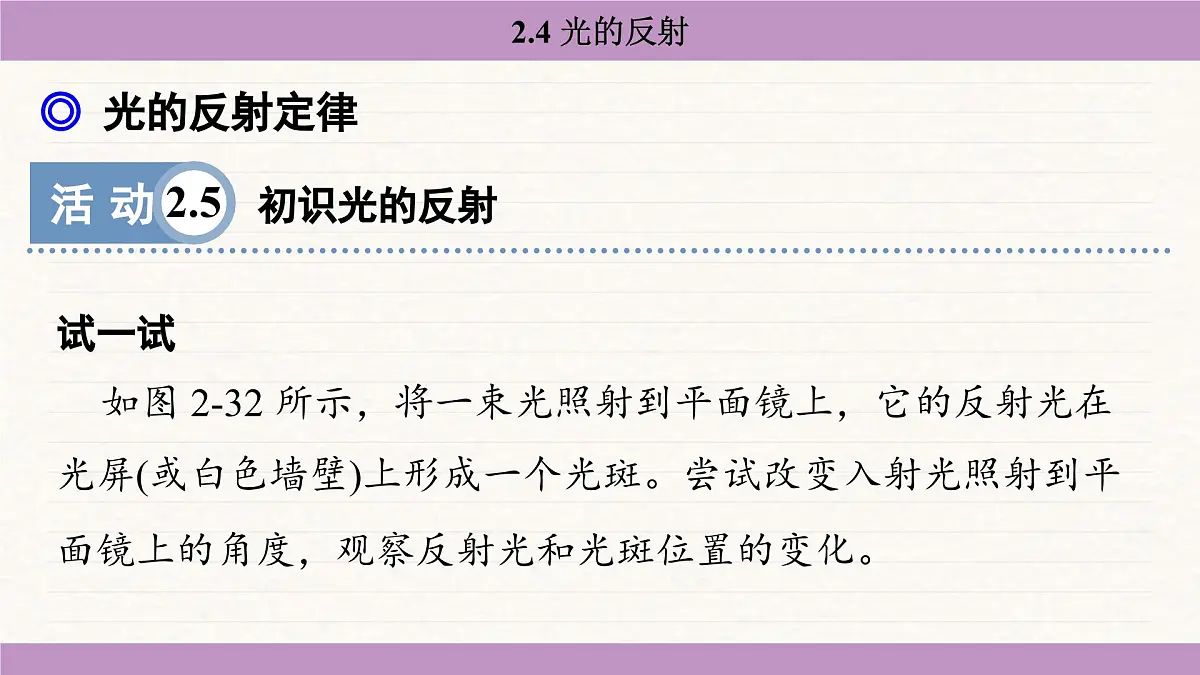

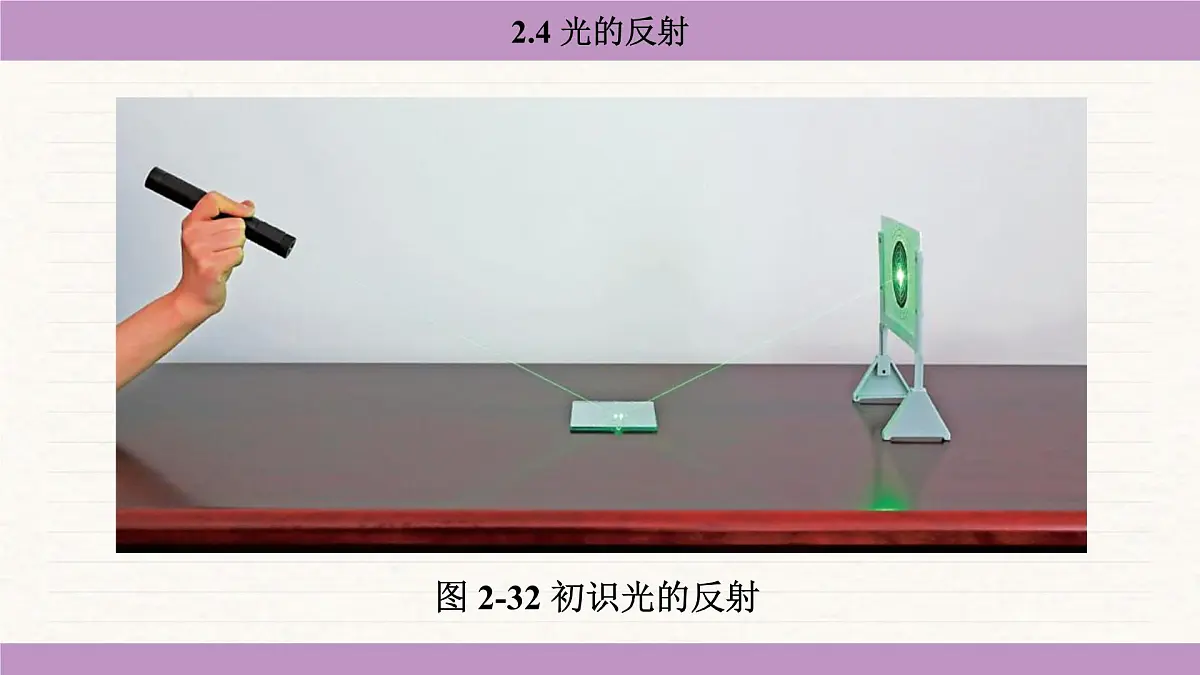

试一试如图 2-32 所示，将一束光照射到平面镜上，它的反射光在光屏(或白色墙壁)上形成一个光斑。尝试改变入射光照射到平面镜上的角度，观察反射光和光斑位置的变化。

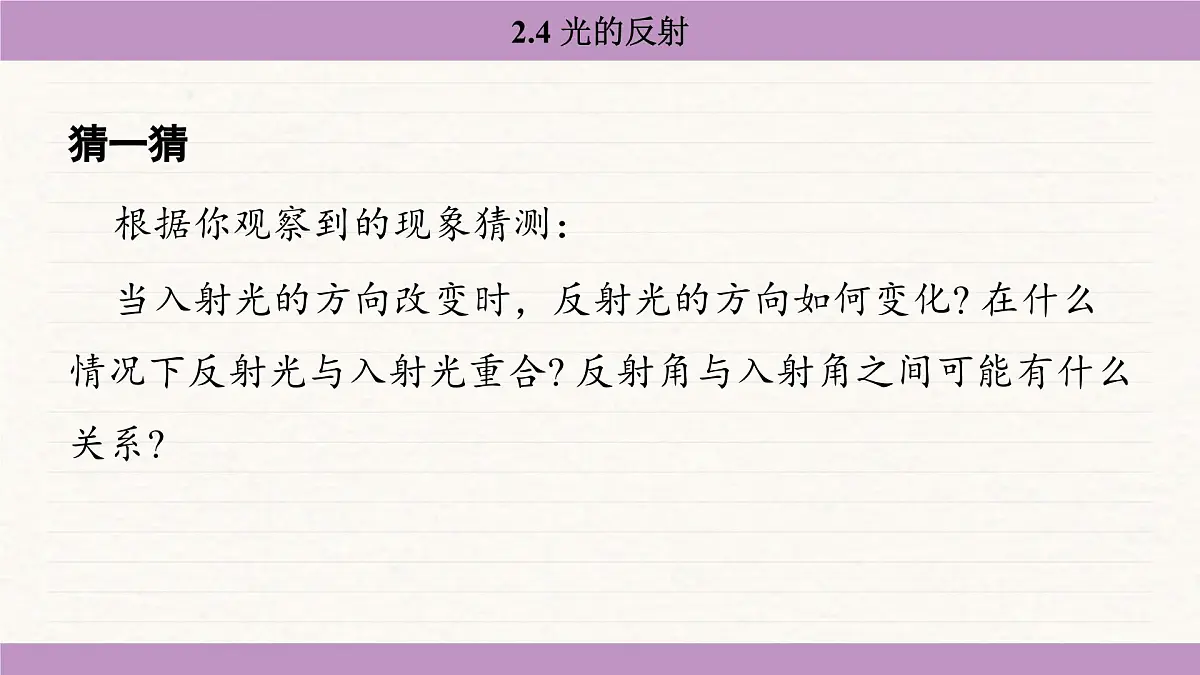

猜一猜根据你观察到的现象猜测：当入射光的方向改变时，反射光的方向如何变化? 在什么情况下反射光与入射光重合? 反射角与入射角之间可能有什么关系?
想一想：怎样才能方便地改变和测量入射角与反射角?
1.如图 2-34 所示，平面镜水平放置，将一束光斜射到平面镜上，尝试用一块白板去寻找入射光和反射光，并使它们同时呈现在白板上。看一看此时白板和镜面的位置关系。在白板上画出入射光线、反射光线和法线。
2.使入射光与法线重合，从 0°开始逐步增大入射角，多次测量入射角和对应的反射角，将数据记录在下表中。
反射光线与入射光线所在的平面与镜面之间有什么位置关系?反射角与入射角的大小有什么关系?
实验表明：光反射时，反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居在法线两侧，反射角等于入射角。这就是光的反射定律。
如图 2-35所示，透明玻璃罩内充有烟雾，将一束激光射向平面镜中心处，入射光、反射光的光路就会清晰地显示出来。改变入射光的方向，反射光的方向随之改变。
如图 2-36(a)所示，烛焰上的一点 S 向周围发出光，其中有一部分光射入人眼，人就看到了这个点。烛焰上所有点发出的光，都会有一部分进入人眼，因此人就会看到整个烛焰。
图 2-36 人眼怎样看到平面镜所成的像
如图 2-36(b) 所示，设来自烛焰上点 S 的两条光线经平面镜反射后进入人眼，这两条光线的入射点分别为 O1 和 O2，根据光的反射定律，可作出反射光线 O1A1 和 O2A2。
它们的反向延长线 (虚线)相交于平面镜后的点S′，人会感到光好像是从点 S′ 发出的，点 S′ 就是点 S 的虚像。同理，烛焰上的其他点也都能通过平面镜形成对应的虚像点，因而形成整个烛焰的虚像。
由此可见，烛焰的虚像并不发光，它是由射入人眼的反射光所形成的视觉效果。
在暗室里，将一块小平面镜平放在较大的白纸上，用手电筒照射镜面，避开反射光的方向观察，镜面和白纸被光照射的部分哪个显得更亮?
观察发现，镜面是暗的，而白纸显得较亮，如图 2-37 所示。这是为什么呢?
原来，不同的物体表面对光的反射是有差异的。平面镜的表面平整、光洁，当平行光入射到平面镜上时，反射光仍是平行的，如图2-38所示。这种反射叫作镜面反射 (mirrr reflectin)。
如果眼睛不在反射光的传播方向上，反射光就不会进入眼睛，因此看到的镜面是暗的。
而白纸表面相对粗糙，图2-39所示是在显微镜下看到的白纸表面的情形。
当平行光入射到白纸上时，由于白纸的表面凹凸不平，反射光就会射向四面八方，如图2-40所示。这种反射叫作漫反射(diffuse reflectin)。
由于无论在什么方向上，眼睛都能接收到白纸反射的光，因此除特定方向外，白纸比镜面显得更亮。在光照环境中我们在各个方向上都能看见不发光的物体，就是因为光在物体表面发生了漫反射。
平面镜的镜面是平的，而有些镜子的表面是曲面，如凹面镜和凸面镜如图 2-41所示，凹面镜对光有会聚作用，凸面镜对光有发散作用，它们都能成像且有很多应用。
利用凹面镜对光的会聚作用，可使光的能量集中。手电筒中的反光罩、太阳灶、点燃杭州亚运会圣火的装置 (图2-42) 等都是凹面镜。
与平面镜相比，凸面镜能扩大视野。汽车的后视镜、道路拐弯处的反光镜 (图2-43)等大多是凸面镜。在山区道路的拐弯处设置凸面镜，可以有效避免交通事故的发生。
1.找出自己身边利用光的反射工作的器具，并和同学交流。
生活中梳妆镜、反光镜、万花筒、汽车后视镜等都利用了光的反射。
2. 利用潜望镜，潜艇中的人在水下也能观察水面上的情况，如图2-44(a)所示。请参考图2-44(b)，利用两块平面镜自制一个简易潜望镜。
提示：自己动手做一做，相信你会体会到成功的快乐。
3.如图 2-45(a)所示，自行车尾灯本身并不发光，它是由许多角反射器组成的反光装置。角反射器是由互相垂直的反光面组成的，当汽车的灯光照在它上面时，它能将光反射回来，以引起司机的注意。
请在图2-45(b)中画出入射光线经两个平面反射的光路，看看最终的反射光线和最初的入射光线在方向上有何关系。
4.参照图 2-46，拍摄几张含有光的反射现象的照片，用你所学的知识解释照片中的现象。
建筑物在水中的倒影是平面镜成像，是由于光的反射形成的。
2.为了探究光反射时的规律，小强同学利用平面镜、可绕 ON 折转的纸板、量角器和激光笔进行如图所示的实验。
(1) 把一个平面镜放在水平桌面上，再把纸板立在平面镜上，纸板上的直线 ON 与镜面保持______________。
(2)为了探究反射角与入射角的关系，实验时应进行的操作是__________。A.沿 ON 前后转动纸板 E B.沿 ON 前后转动纸板 FC.改变光束 OB 与 ON 的夹角 D.改变光束 AO 与 ON 的夹角
(3)让光沿着 BO 的方向射到镜面，发现反射光沿着 OA 方向射出。这表明，在反射现象中，光路_______________。
(4)若将纸板倾斜，如图乙所示，让光束仍贴着纸板沿 AO 方向射到镜面，此时反射光与入射光________(选填“在”或“不在”) 同一平面内。
3.如图所示，牙医借助平面镜观察牙齿的背面，请在图乙中画出能反映此过程的光路图。
4. 晚上，在桌上铺一张白纸，把一块小平面镜放在纸上 (镜面朝上)，让手电筒的光正对着平面镜照射，如图所示，从侧面看去 ( )A.镜子比较亮，它发生了镜面反射B.镜子比较暗，它发生了镜面反射C.白纸比较亮，它发生了镜面反射D.白纸比较暗，它发生了漫反射
5.汽车上有许多地方要利用光的反射。图中的 A、B 两处，A 为后视镜，B 为车头灯内的反射镜。A 应为___________，B 应为____________。(均选填“平面镜”凹面镜”或“凸面镜”)
