2025年中考数学第三次模拟考试卷：物理（贵州卷）（解析版）

这是一份2025年中考数学第三次模拟考试卷：物理（贵州卷）（解析版），共16页。试卷主要包含了填空题，作图题，简答题，实验与科学探究题，综合应用题等内容，欢迎下载使用。

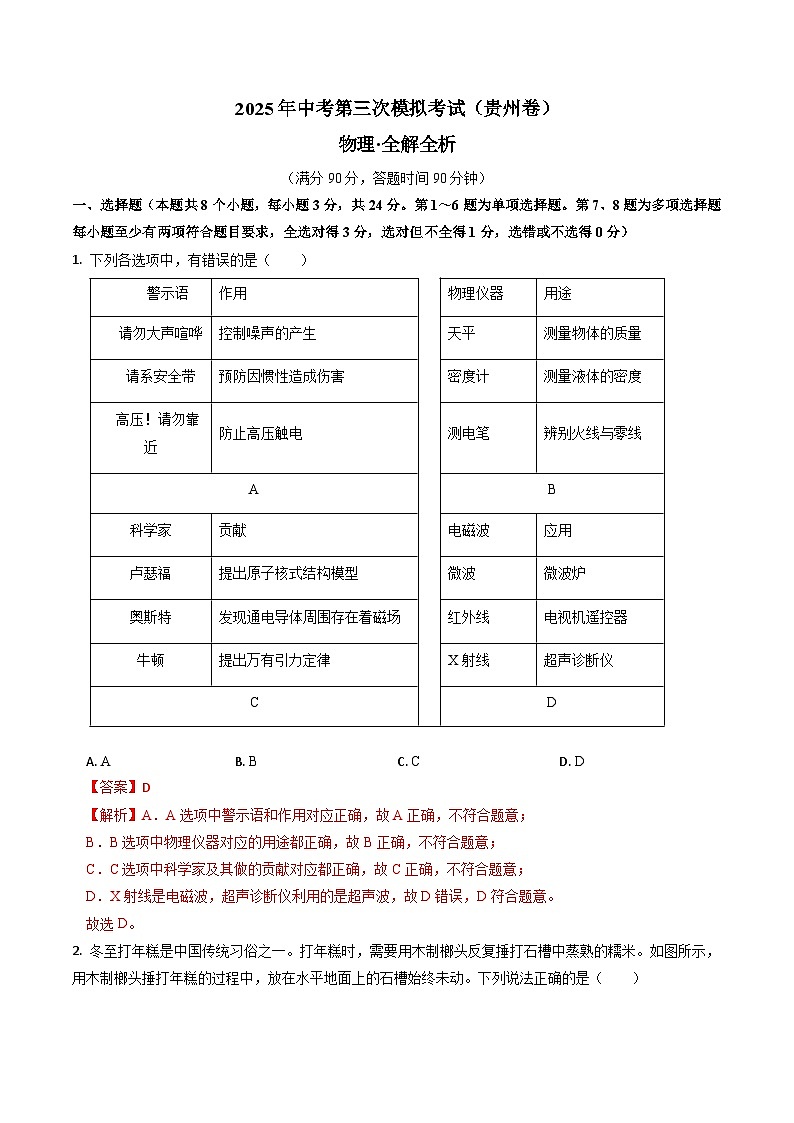

（满分90分，答题时间90分钟）
一、选择题（本题共8个小题，每小题3分，共24分。第1～6题为单项选择题。第7、8题为多项选择题
每小题至少有两项符合题目要求，全选对得3分，选对但不全得1分，选错或不选得0分）
1. 下列各选项中，有错误的是（ ）
A. AB. BC. CD. D
【答案】D
【解析】A．A选项中警示语和作用对应正确，故A正确，不符合题意；
B．B选项中物理仪器对应的用途都正确，故B正确，不符合题意；
C．C选项中科学家及其做的贡献对应都正确，故C正确，不符合题意；
D．X射线是电磁波，超声诊断仪利用的是超声波，故D错误，D符合题意。
故选D。
2. 冬至打年糕是中国传统习俗之一。打年糕时，需要用木制榔头反复捶打石槽中蒸熟的糯米。如图所示，用木制榔头捶打年糕的过程中，放在水平地面上的石槽始终未动。下列说法正确的是（ ）

A. 向下砸榔头时，榔头只受到重力的作用
B. 榔头打击年糕时，人对年糕有力的作用
C. 年糕凹陷，说明力可以改变物体的形状
D. 年糕凹陷，说明榔头对年糕有打击力，而年糕对榔头没有作用力
【答案】C
【解析】A．向下砸榔头时，榔头受到重力和糯米的支持力，故A错误；
B．榔头打击年糕时，榔头对年糕有力的作用，人与年糕不接触，人对年糕没有力的作用，故B错误；
C．榔头的打击力使年糕凹陷，说明力可以改变物体的形状，故C正确；
D．物体间力的作用是相互的，榔头对年糕有打击力，年糕对椰头也有作用力，故D错误。
故选C。
3. 如图所示，烛焰、凸透镜和光屏三者的中心在同一高度，该凸透镜的焦距为10.0cm，凸透镜的位置保持不变。以下说法正确的是（ ）

A. 当蜡烛放在图中A区域时，光屏应放在图中D区域才可能呈现清晰的像
B. 蜡烛从图中位置逐渐远离透镜时，所成的像会逐渐变小
C. 若无论怎么移动光屏，在光屏上都找不到像，则蜡烛可能放在图中B区域
D. 若光屏上要得到一个放大的像，则蜡烛应该放在图中C区域
【答案】B
【解析】A．蜡烛放在图中A区域，即蜡烛在该透镜的两倍焦距以外，此时成倒立、缩小的实像，像在透镜另一侧的一倍焦距和两倍焦距之间，即图中的E区域，故A错误；
B．凸透镜成实像时，物体离透镜越远，所成的实像越小，图中蜡烛位于该透镜的两倍焦距以外，成倒立、缩小的实像，所以蜡烛从图中位置逐渐远离透镜时，所成的实像会逐渐变小，故B正确；
C．蜡烛放在图中B区域，即该透镜的一倍焦距和二倍焦距之间，此时成倒立、放大的实像，像的位置在透镜另一侧的两倍焦距以外，即如果蜡烛放在图中B区域，则在图中的F区域的光屏上能找到像，故C错误；
D．当蜡烛放在图中C区域，即该透镜的一倍焦距以内，此时成正立、放大的虚像，虚像是用光屏承接
不到的，故D错误。故选B。
4. 对图中实验现象的分析，不正确的是（ ）

A. 图甲：在光屏上形成了一条彩色光带，说明太阳光由各种色光混合而成
B. 图乙：热水中的墨水扩散较快，说明分子无规则运动的剧烈程度与温度有关
C. 图丙：闭合开关，金属杆运动，说明导体切割磁感线可以产生感应电流
D. 图丁：两气球经毛织品分别摩擦后分开，说明同种电荷相互排斥
【答案】C
【解析】A．在图甲中，根据不同的单色光的折射能力不同，太阳光经过三棱镜折射后形成一条彩色光带，说明太阳光是由各种单色光混合形成的，故A正确，不符合题意；
B．如图乙所示，墨水在盛有热水的杯子中扩散的速度更快，说明温度越高，分子扩散越快，即分子无规则的剧烈程度与温度有关，故B正确，不符合题意；
C．如图丙所示，开关闭合，电路中有电流通过，金属杆周围产生磁场，与原来磁体的磁场，根据同名磁极相互排斥，异名磁极相互吸引的规律，促使金属杆运动，属于电流的磁效应，说明通电导体在磁场中会受力运动。故C错误，符合题意；
D．在图丁中，两气球经毛织品分别摩擦，因为摩擦在摩擦过程中电荷的转移，使得气球带上了同种电荷，后因为同种电荷相互排斥而分开，故D正确，不符合题意。故选C。
5. 如图所示，物体A放在粗糙程度相同的水平桌面上，用平行于桌面的细线通过定滑轮与小桶B相连。逐渐向小桶B中加入细沙，当小桶和细沙的总质量为m时，物体A恰好沿水平桌面匀速向右运动（忽略绳重和滑轮摩擦）。下列判断正确的是（ ）

A. 物体A受到的重力与桌面对它的支持力是一对相互作用力
B. 小桶对细线的拉力与细线对小桶的拉力是一对平衡力
C. 物体A向右运动过程中，受到水平向左的滑动摩擦力，大小为mg
D. 向小桶中加入细沙，物体A没有被拉动的过程中，A所受摩擦力的大小不变
【答案】C
【解析】A．物体A受到的重力与桌面对它的支持力作用在同一物体上，不是一对相互作用力，是一对平衡力，故A错误；
B．小桶对细线的拉力与细线对小桶的拉力作用在不同物体上，是一对相互作用力，故B错误；
C．物体A向右匀速运动，处于平衡状态，受到向右的拉力与向左的滑动摩擦力是一对平衡力，大小相等，向右的拉力等于小桶和细沙的重力，即mg，故C正确；
D．向小桶中加入细沙，物体A没有被拉动的过程中，处于平衡状态，受到的摩擦力与拉力始终相等，而向右的拉力等于小桶和细沙的重力，小桶和细沙的重力不断变大，因此A受到的摩擦力也逐渐变大，故D错误。
故选C。
6. 如图为某实验小组设计的电路，电源电压保持不变。闭合开关后电路正常工作，一段时间后，发现只有一只电表示数变大，经排查，故障只发生在电阻R或灯L上，则以下分析正确的是（ ）

A. 一定是灯L短路B. 可能是灯L断路
C. 可能是电阻R短路D. 可能是电阻R断路
【答案】B
【解析】由图可知，灯泡和电阻R串联，电压表V1测量电源电压，电压表V2测量灯泡两端的电压，电流表测量电路中的电流。因为电压表V1测量电源电压，电源电压不变，它的示数不变。
AB．如果灯L短路，电压表V2被短路，电压表V2的示数为零，电路中只有R的简单电路，电路的总电阻减小，由欧姆定律可知电路中的电流变大，电流表的示数变大；如果灯L断路，电压表V2串联在电路中，电压表V2的示数等于电源电压，它的示数变大，由于电压表的内阻很大，通过电路的电流很小，电流表的示数几乎为零，故B符合题意，A不符合题意；
C．如果电阻R短路，电路中只有L的简单电路，电路的总电阻减小，由欧姆定律可知电路中的电流变大，电流表的示数变大，电压表V2测量电源电压，电压表V2的示数变大，故C不符合题意；
D．如果电阻R断路，电路断路，电压表V2和电流表的示数为零，电压表V2和电流表的示数都变小，故D不符合题意。
故选B。
7. 柱状容器内加入浓盐水，把一枚土豆轻轻放入其中，静止时土豆漂浮在水面上，如图甲所示；向容器中缓慢注入清水，土豆逐渐下沉；注入适量清水时，土豆悬浮在盐水中，如图乙所示：继续注入清水，土豆沉到容器底部，如图丙所示。下列说法正确的是（ ）

A. 漂浮在水面上时，土豆受到的浮力与其重力大小相等
B. 悬浮在盐水中时，土豆的密度与此时盐水的密度相等
C. 沉到底部后，土豆受到的浮力可能大于漂浮时受到的浮力
D. 沉到底部后，继续注入清水，土豆受到的浮力不再变化
【答案】AB
【解析】A．土豆漂浮在水面上，由漂浮条件可知，土豆的浮力等于它的重力，故A正确；
B．土豆悬浮在盐水中，由悬浮条件可知，土豆的密度等于盐水的密度，故B正确；
C．沉到底部后，土豆受到的浮力小于它的重力，漂浮时土豆受到的浮力等于它的重力，沉到底部后，土豆的重力不变，土豆受到的浮力小于漂浮时受到的浮力，故C错误；
D．沉到底部后，继续注入清水，盐水的密度变小，土豆排开盐水的体积不变，由可知土豆受到的浮力变小，故D错误。
故选AB。
8. 如图所示，电源电压不变，只闭合开关S1后，电流表的示数为0.4A；断开开关，将电流表和电压表的位置互换，再将开关S1、S2均闭合后，电流表的示数为1A，电压表的示数为6V。下列说法正确的是（ ）

A. 电源电压为6V
B. 电阻R2的阻值为15Ω
C. 两表位置互换前后，电阻R1两端的电压之比为2:5
D. 两表位置互换前后，电阻R2的功率之比为9:25
【答案】AC
【解析】A．将开关S1、S2均闭合后，两电阻并联，电压表测量电源电压，电流表测量电阻R1电流，电流表的示数为1A，电压表的示数为6V，则电源电压为6V，电阻R1电流为1A，故A正确；
B．由I=U/R得，电阻R1电阻为
只闭合开关S1后，电流表的示数为0.4A，两电阻串联，电流表测量电路电流，由I=U/R得，电阻总电阻为
电阻R2的阻值为
故B错误；
C．由I=U/R得，两表位置互换前后，电阻R1两端的电压之比为
故C正确；
D．由I=U/R得，两表位置互换前，电阻R2的电压
由得，两表位置互换前后，电阻R2的功率之比为
故D错误。
故选AC。
二、填空题（本题共4个小题，每空2分，共10分）
9. 将小磁针放置在通电螺线管右侧，小磁针静止时，其N极的指向如图所示。由此可知电流是从______（选填“A”或“ B ”）端流入螺线管的。

【答案】B
【解析】小磁针左端为N极，根据磁极间的相互作用可知，同名磁极相互排斥，异名磁极相互吸引，故该螺线管右端为S极，螺线管的左端为N极，根据安培定则，右手大拇指的方向为N极的指向，四指的方向即为电流的方向，故电流从B端流入。
10. 家中台灯插头出现如图所示的破损，如果直接用手拔该插头，将会对人造成___________的危险，甚至危及生命！

【答案】触电
【解析】家中台灯插头出现绝缘皮破损，如果直接用手拔该插头，会间接接触火线，将会对人造成触电的危险。
11. 我国古代科技著作《天工开物》中， 对釜的铸造有 “铁化如水， 以泥固针铁柄勺从嘴受注”（如图） 这样的记载。其中“铁化如水”描述的物态变化是______。

【答案】熔化
【解析】“铁化如水”的意思是把固态的铁通过加热变成液体的“铁水”，这个过程是熔化。
12. 常用打火机的打火方式有两种，一种是用一个粗糙的小轮摩擦“火石”打火；另一种是利用高压电装置打火。从能量转化角度看，前者是把 _______能转化为内能；后者是把 _______能转化为内能。
【答案】 机械 电
【解析】小轮摩擦“火石”的过程，消耗了机械能，产生了内能，将机械能转化为内能。
利用高压电装置打火时，消耗了电能，产生了内能，将电能转化为内能。
三、作图题（本题共3个小题，每小题2分，共6分）
13. 如图所示，请分别画出AB的入射光线和CO的折射光线。

【答案】如图所示。

【解析】根据凹透镜的三条特殊光线可知，延长线过凹透镜另一侧焦点的光线经凹透镜折射后，将平行于主光轴；过凹透镜光心的光线经凹透镜折射后，传播方向不变，据此完成AB的入射光线和CO的折射光线。
14. 如图所示，O为支点，杠杆AB平衡时，画出施加在杠杆上最小动力F1的示意图。

【答案】如图所示.

【解析】根据杠杆的平衡条件可知，力F1的力臂最大时，力F1最小，先确定该力的作用点在杠杆上离支点最远的B点，连接OB，以这条线段为该力的力臂时，力臂最长，此时力最小，所以过B点作OB的垂线即该力的作用线，要使杠杆保持平衡，则力F1应沿力的作用线向上。
15. 如图所示，A、B两物块所受重力均为G，物块B置于水平地面，用轻质弹簧将A、B两物块连接。在物块A上施加竖直向上的拉力FA，当物块B恰好不受地面支持力时开始计时，保持FA大小不变至t1时刻；t1～t2时刻，FA缓慢减小至零，请画出从开始计时到t2时刻的过程中，弹簧对物块B施加的力FB随时间t变化关系的大致图像。（不计弹簧质量）

【答案】如图所示

【解析】在物块A上施加竖直向上的拉力FA，当物块B恰好不受地面支持力，保持FA大小不变至t1时刻，此时B受力平衡，受到的竖直向下的重力和弹簧的拉力是一对平衡力，大小相等，所以0～t1时刻的弹簧对物块B施加的力为G，此时弹簧处于伸长状态；
t1～t2时刻开始时，FA缓慢减小，A会向下运动，此时弹簧的形变程度会变小，产生的弹力变小，对B施
加的力变小；
当弹簧恢复原状时，此时的弹力为0，弹簧对B施加的力为0；
A继续向下运动，弹簧被压缩，弹簧产生的弹力变大，弹簧对B施加的力变大；
FA减小至零时，A受力平衡，受到竖直向下的重力、弹簧对A竖直向上的弹力，这两个力是一对平衡力，所以此时弹簧的弹力为G，则弹簧对B的弹力为G；
整个过程中，弹簧对物块B施加的力FB随时间t变化关系的大致图像如图所示

四、简答题（本题共2个小题，每小题3分，共6分）
16. （3分）如图所示，铜质金属框ABCD正下方有一均匀磁场区域（磁感线方向与纸面垂直）。某时刻金属框开始自由下落，下落过程中金属框始终保持竖直状态。请判断金属框BC边进入磁场后，AD边进入磁场前，金属框是否有可能做加速运动？请从能量转化的角度阐述理由。（不计空气阻力）

【答案】见解析
【解析】有可能。金属框BC竖直下落进入磁场，重力势能不断转化为动能，因切割磁感线，电路中产生感应电流，动能转化为电能；若转化的动能中只有一部分转化为电能，则动能增大，质量不变，速度增大，金属框做加速运动。
17. （3分）同学们在电视上观看了神舟十三号载人飞船返回舱的着陆过程。返回舱以极大的速度进入大气层时，温度急剧升高，此时它表面的高分子固体材料发生物态变化使其降温；返回舱在距离地表10km时，打开降落伞减速，最后安全着陆。请你回答：
（1）电视机屏幕的彩色画面是由哪三种色光混合成的？
（2）高分子固体材料发生了什么物态变化？（写出一种即可）
（3）返回舱打开降落伞后，机械能如何变化？
【答案】（1）红、绿、蓝；（2）升华；（3）减小
【解析】（1）彩色电视丰富多彩的画面都是由红、绿、蓝三种色光按一定比例混合而成的。
（2）飞船与空气摩擦做功，将机械能转化为飞船的内能，温度升高，其表面材料因为吸收大量的热量，所以可能发生熔化、汽化和升华的物态变化。
（3）返回舱打开降落伞减速，它的质量不变，速度减小，故动能减小；同时质量不变，高度减小，重力势能减小，所以机械能减小。
五、实验与科学探究题（本题共3个小题，第18题8分，第19、20题各10分，共28分）
18. （8分）“领先”科创小组利用一个内、外壁均附有刻度尺，厚度均匀的平底柱形玻璃筒进行如下探究：

（1）将玻璃筒放入大烧杯内的水中，玻璃筒竖直漂浮，如图甲所示。测得玻璃筒浸入水中的深度为h1；
（2）向玻璃筒中缓慢注水，观察到玻璃筒浸入水中的深度逐渐变大，说明：浸在液体中的物体所受浮力的大小跟________有关；进一步分析还可说明：液体内部压强跟________有关。当玻璃筒内水柱的高度为h0时停止注水，此时玻璃筒仍竖直漂浮，测得玻璃筒浸入水中的深度增加了h2；
（3）如图乙所示，将一个底部平滑的固体艺术品放在质地均匀的黏土上A处；将玻璃筒从水中取出并将外壁及底擦干，然后放在黏土上B处，继续向玻璃筒中缓慢注水，发现黏土凹陷程度增大，说明压力的作用效果跟________有关。当B处与A处凹陷程度相同时，停止注水，发现玻璃筒内水柱的高度增加了0.5h0；
（4）利用上述方法可粗略测出该艺术品对黏土的压强，其表达式为p=________（用、g及物理量符号表示）。
【答案】 （2）排开液体体积 液体深度 （3）压力大小 （4）
【解析】（2）向玻璃筒中缓慢注水，观察到玻璃筒浸入水中的深度逐渐变大，玻璃筒排开水的体积变大，且玻璃筒始终处于漂浮状态，玻璃筒受到的浮力等于玻璃筒的重力，玻璃筒的重力增大，浮力增大，说明：浸在液体中的物体所受浮力的大小跟排开液体的体积有关。
玻璃筒漂浮时，受到的浮力等于玻璃筒底部受到的水的压力，浮力增大，水的压力增大，由p=F/S得，玻璃筒底部受到的水的压强增大，此时玻璃筒浸入水中的深度逐渐变大，说明液体内部压强跟深度有关。
（3）将玻璃筒从水中取出并将外壁及底擦干，然后放在黏土上B处，继续向玻璃筒中缓慢注水，黏土受到的压力增大，受力面积不变，发现黏土凹陷程度增大，说明压力的作用效果跟压力大小有关。
（4）当玻璃筒内水柱的高度为h0时停止注水，此时玻璃筒仍竖直漂浮，测得玻璃筒浸入水中的深度增加了h2，由浮沉条件得，此时玻璃筒的水的重力为
由浮沉条件得，玻璃筒的重力为
B处与A处凹陷程度相同，说明艺术品对黏土的压强等于玻璃筒对对黏土的压强，此时桶内装的水的高度为
则此时玻璃筒内装入的水的重力为
该艺术品对黏土的压强
19. （10分）小组同学比较沙子和水的比热容，实验装置如图甲、乙所示。
（1）在两个相同的易拉罐内分别装入初温、_________相同的沙子和水。
（2）用两盏相同的酒精灯同时加热沙子和水，加热过程中需用玻璃棒不断搅拌。搅拌的目的是：_________。测得实验数据如表格所示。
（3）时，温度计显示沙子的温度如图丙所示，其读数为_________。
（4）加热相同的时间，发现沙子的温度升得更高，有同学认为此过程中沙子吸收热量比水吸收热量多，该观点_________（正确/错误）。
（5）分析数据可得沙子的比热容_________（小于/等于/大于）水的比热容。
【答案】（1）质量 （2） 让物质受热均匀 （3）52 （4）错误 （5）小于
【解析】（1）要比较沙子和水的比热容，利用控制变量法要控制初始温度相同，同时质量也要相同。
（2）加热的时候用玻璃棒搅拌的目的是让水和沙子受热均匀。
（3）根据温度计的刻度，可知此时温度为52度。
（4） 加热相同的时间，相同初始温度，相同质量的水和沙子吸收的热量是等量的，此时升高的温度不同证实它们的比热容不同。
（5）根据比热容的公式可知：相同初始温度相同质量的不同物质，吸收相同热量后升高的温度越高的，其比热容越小。即沙子的比热容小于水的比热容。
20. （10分）如图，是小明为测量小灯泡的电阻所连的部分电路。电源电压恒为6V，待测小灯泡的额定电压为3.8V。

（1）用笔画线代替导线，将实物电路图连接完整__________（要求：导线不能交叉，滑动变阻器的滑片向左移动时，小灯泡变暗）；
（2）闭合开关后，发现电流表有示数，电压表无示数，移动滑动变阻器滑片时，电流表示数有明显变化，电压表示数始终为零。其原因可能是__________；
A．滑动变阻器接触不良 B．开关接触不良
C．小灯泡被短路 D．小灯泡的灯丝断了
（3）排除故障后，进行了多次测量。其中小灯泡正常发光时的电流表示数如图所示，此时小灯泡的电阻为__________Ω；

（4）该实验多次测量的目的是__________；
A．求平均值，减小实验的误差
B．寻找普遍规律，避免实验的偶然性
（5）分析下表中的数据，你认为小灯泡的电阻变化规律最接近下面I-U图像中的哪一条__________。
A．甲曲线 B．乙曲线 C．丙曲线


【答案】 （1）
（2） C （3） 9.5 （4） B （5） C
【解析】（1）用伏安法测小灯泡的电阻，用电压表与小灯泡并联测小灯泡两端的电压，用电流表与之串联测流过小灯泡的电流，滑动变阻器的滑片向左移动时，小灯泡变暗，即滑动变阻器的滑片向左移动时接入电路的电阻变大，所以滑动变阻器选接右下接线柱，如图所示。
（2）A．滑动变阻器接触不良，电压表、电流表均无示数，移动滑片，两表示数不变且一直无示数，故A不符合题意；
B．开关接触不良，电压表、电流表均无示数，移动滑片，两表示数不变且一直无示数，故B不符合题意；
C．小灯泡被短路，则与小灯泡并联的电压表也被短路，则电压表无示数，电流表和滑动变阻器仍能形成闭合回路，电流表有示数，且移动滑动变阻器的滑片时，电流表示数会发生改变，故C符合题意；
D．小灯泡的灯丝断了，则电压表与电流表串联接入电路，此时电压表示数接近电源电压，电流表无示数，移动滑片，两表示数都不变，故D不符合题意。
故选C。
（3）由图可知，电流表所选量程为0~0.6A，分度值为0.02A，此时电流表的示数为0.4A。此时小灯泡正常发光，其两端电压为额定电压3.8V，则小灯泡的电阻
（4）小灯泡的电阻随温度的升高而增大，所以测量其电阻时取平均值毫无意义，这里多次测量的目的主要是寻找温度对小灯泡电阻的影响的普遍规律，故A不符合题意，B符合题意。
故选B。
（5）由表中数据可知，小灯泡的电阻先变化较快，后变化较慢，图中丙曲线为小灯泡的电阻变化规律，故AB不符合题意，C符合题意。
故选C
六、综合应用题（本题共2个小题，每小题8分，共16分。解答时需写出必要的计算公式及过程或文字说明，若只写出计算结果将不得分）
21. （8分）如图所示，盛水的薄壁容器静置在水平桌面上。容器重为0.9N，底面积为，容器中水重为6N，水面距容器底的距离为0.08m。现将物体A放入水中，静止时容器中的水未溢出。已知物体A的质量为0.09kg，体积为，（）。求：

（1）物体A未放入水中时，水对容器底的压强；
（2）物体A在水中静止时，容器对桌面的压强；
（3）物体A在水中静止时，受到浮力的大小。
【答案】（1）800Pa；（2）975Pa；（3）0.9N
【解析】（1）物体A未放入水中时，水对容器底的压强为
（2）物体A的重力为
物体A在水中静止时，容器对桌面的压力为
容器对桌面的压强为
（3）物体A的密度为
小于水的密度，物体A在水中静止时，处于漂浮状态，则它受到的浮力为
答：（1）物体A未放入水中时，水对容器底的压强为800Pa；
（2）物体A在水中静止时，容器对桌面的压强为975Pa；
（3）物体A在水中静止时，受到浮力的大小为0.9N。
22. （8分）在如图所示的电路中，电源电压6V保持不变，电阻的阻值为20Ω。当开关S闭合时，电流表的示数为0.2A，求

（1）的阻值；
（2）通电1min，电流通过做的功；
（3）电路消耗的电功率。
【答案】（1）10Ω；（2）48J；（3）1.2W
【解析】（1）由电路图知道，R1与R2串联，电流表测电路中的电流，串联电路中的电流处处相等，由欧姆定律知道，电路的总电阻
由串联电路电阻的特点知道，的阻值
（2）电路工作1min，电流通过电阻R1做的功
（3）由知道，电路消耗的电功率
答：（1）的阻值是10Ω；
（2）通电1min，电流通过做的功48J；
（3）电路消耗的电功率是1.2W。
警示语
作用
物理仪器
用途
请勿大声喧哗
控制噪声的产生
天平
测量物体的质量
请系安全带
预防因惯性造成伤害
密度计
测量液体的密度
高压！请勿靠近
防止高压触电
测电笔
辨别火线与零线
A
B
科学家
贡献
电磁波
应用
卢瑟福
提出原子核式结构模型
微波
微波炉
奥斯特
发现通电导体周围存在着磁场
红外线
电视机遥控器
牛顿
提出万有引力定律
X射线
超声诊断仪
C
D
加热时间/
0
1
2
3
4
5
温度/
沙子
18
22
29
37
45
—
水
18
19
21
23
25
27
实验次数
1
2
3
4
5
电压U/V
2.0
2.5
3.0
3.8
4.0
电流I/A
0.33
0.34
0.35
0.41
电阻R/Ω
6.1
7.4
8.6
9.8
